双输入定制紧凑型齿轮传动变速箱结构

这款双输入齿轮传动结构，主要面向小型竞技移动机器人、紧凑型动力输出场景设计，核心解决小安装空间内双动力输入耦合、大减速比扭矩输出的实际工程需求。在FRC类青少年机器人竞赛场景中，很多参赛队伍需要在有限的机器人框架空间内布置动力单元，既要保证动力输出扭矩足够驱动轮组或执行机构，又要控制整体传动单元的体积，避免挤占其他功能组件的安装位置，这类双电机输入的齿轮箱恰好匹配这类场景的使用需求。

从功能特性来看，该结构采用双电机并行输入的布局，通过多级直齿轮啮合实现动力的耦合与减速，最终通过单输出轴传递扭矩。相比单电机驱动的同规格齿轮箱，双输入布局可以在不提升单电机功率、不增大齿轮箱径向尺寸的前提下，提升整体输出扭矩，同时两个电机可以互为冗余，当其中一个动力单元出现故障时，另一个仍可维持基础动力输出，提升竞赛场景下设备的容错率。齿轮组采用平行轴布置，各级齿轮的模数匹配小型动力传输的载荷需求，齿宽设计兼顾扭矩承载能力与轴向尺寸控制，避免齿轮啮合过程中出现偏载、断齿等失效问题。

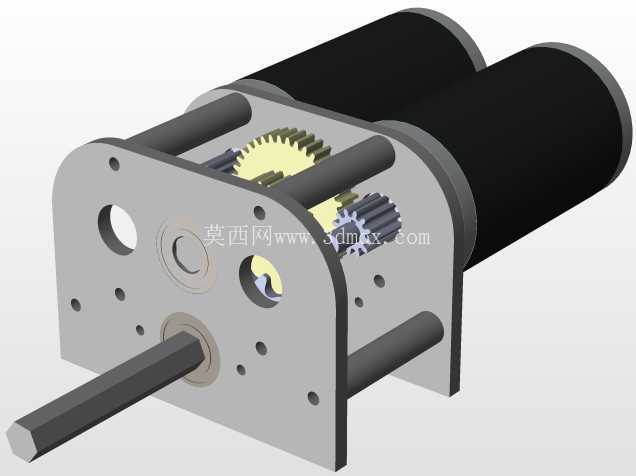

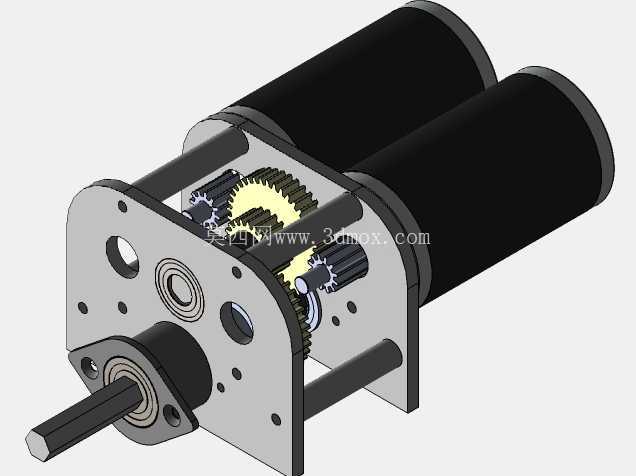

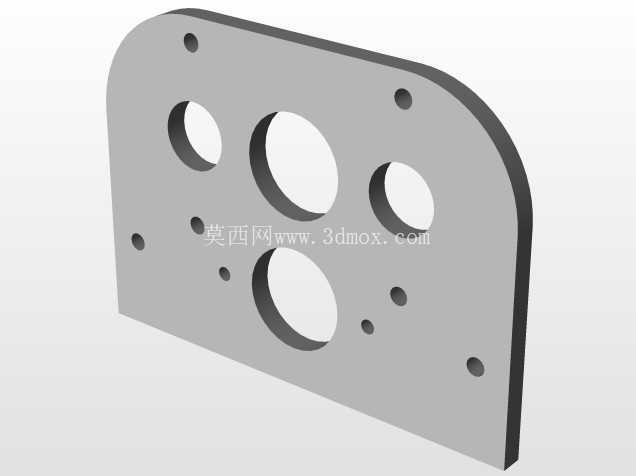

设计思路上，整体采用板式框架支撑结构，两侧平行安装板通过支撑柱实现定位固定，所有齿轮轴两端均直接支撑在安装板的对应孔位中，省去了额外的轴承座零件，既压缩了整体结构的体积，又减少了零件数量，降低装配复杂度。安装板上预留的多个通孔，既可以作为齿轮轴的定位孔，也可以作为整个齿轮箱与外部设备框架连接的安装孔，安装孔位的间距匹配常规小型机器人铝型材框架的安装标准，不需要额外设计转接件即可完成固定。输出轴采用扁位结构设计，与外部轮组、摇臂等执行件连接时，可以通过扁位传递扭矩，避免光轴配合出现的打滑问题，轴伸长度预留了足够的安装空间，可适配不同厚度的连接轮毂。

从安装边界来看，整体结构的宽度由两个并行布置的电机直径决定，长度方向覆盖齿轮组啮合区域与输出轴伸长度，高度方向与齿轮最大外径匹配，整体外轮廓没有突出的不规则结构，在设备内部布置时可以紧贴其他组件安装，提升空间利用率。电机安装位直接集成在箱体框架的后端，电机输出轴的齿轮直接与箱体内第一级减速齿轮啮合，不需要额外的联轴器连接，进一步缩短了整体传动链的长度，减少了动力传递过程中的回程间隙，提升传动精度。箱体前端的输出轴位置做了加厚凸台设计，提升输出轴支撑位置的结构强度，避免输出端承受径向载荷时出现安装板变形、轴系卡滞的问题。

在实际选型适配过程中，这类齿轮箱可匹配常规小型直流电机，根据不同的输出转速需求，可以通过调整各级齿轮的齿数比来调整总减速比，不需要改动整体安装尺寸与框架结构，具备一定的通用性。齿轮啮合侧隙控制在小型传动机构的合理范围内，既可以保证传动过程中不会因为零件加工误差出现卡滞，又能控制正反转切换时的空程量，满足移动机器人行走、机构动作的精度需求。所有传动齿轮均暴露在框架内部，没有额外的密封壳体，一方面减轻了整体结构重量，另一方面也方便日常维护时清理齿轮啮合区域的杂物、补充润滑脂，适配竞赛场景下快速检修、快速调整的使用需求。
