内六角圆柱头台阶轴连接紧固件结构设计

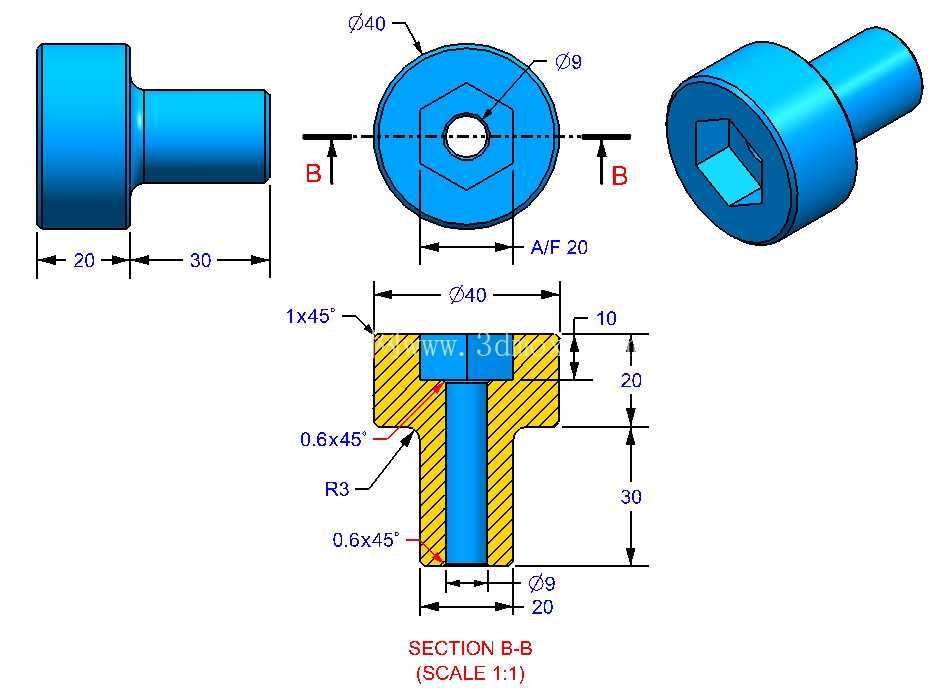

　　这类带内六角驱动端的台阶轴类紧固件，在工装夹具定位、小型模组传动连接、自动化设备的快拆结构中应用十分广泛，不同于标准内六角螺钉的全螺纹结构，这款零件采用光轴台阶式设计，核心作用是实现两个构件之间的精准定位与轴向限位，同时依靠端部的内六角结构实现便捷的装拆，不需要额外预留扳手的侧向操作空间，在安装空间局促的紧凑型设备内部优势明显。从结构设计逻辑来看，零件头部采用直径40mm的圆柱结构，端面加工对边尺寸20mm的内六角沉孔，既可以满足标准内六角扳手的扭矩输入要求，又能让头部端面完全贴合被连接件的安装面，避免外六角结构突出带来的干涉问题；头部与杆部的衔接处做了R3的圆角过渡，能有效降低应力集中系数，在承受轴向拉压载荷或者小幅径向剪切力时，避免衔接位置出现应力断裂的风险。

　　尺寸边界上，头部轴向长度为20mm，杆部直径9mm、轴向长度30mm，整体总长度控制在50mm，头部外圆与杆部的同轴度需要控制在0.02mm以内，才能保证安装后杆部与安装孔的配合间隙均匀，不会出现卡滞。细节处理上，头部外圆的上端边缘做了1×45°的倒角，既可以去除机加工产生的锐边毛刺，避免安装时划伤操作人员，也能引导零件顺利进入安装沉孔；杆部的两端边缘都做了0.6×45°的倒角，靠近头部一侧的倒角是为了压装时顺利穿过被连接件的通孔，端部的倒角则是为了对接配套的安装孔位，减少装配对位的难度。

　　从实际使用场景出发，这类零件常被用在治具的快换压板、检测设备的定位销组件、小型气动元件的连接轴位置，相比标准螺钉，光杆部分的配合精度可以做到H7级，能够实现更高的重复定位精度，不会因为螺纹配合的间隙导致定位偏移；内六角的驱动结构可以从端面直接施加扭矩，在设备外侧没有扳手操作空间的封闭腔体内，只需要预留对应尺寸的扳手过孔就能完成装拆，大幅降低后期维护的难度。设计过程中需要重点关注几个公差配合要求：内六角孔的深度控制在10mm，既要保证扳手有足够的啮合深度，不会因为扭矩过大出现打滑拧花的问题，又不能钻穿头部导致零件结构强度下降；杆部的外圆粗糙度需要达到Ra1.6，保证和安装孔滑动配合时的顺畅度，头部贴合面的粗糙度要达到Ra3.2，确保锁紧后端面完全贴合，不会出现倾斜导致的受力不均。

　　另外，零件的截面结构显示，内六角孔底部到杆部内孔（如果是中空减重设计）的壁厚需要保留足够的强度余量，避免在承受大扭矩锁紧时出现头部开裂的问题；所有倒角的尺寸都经过严格核算，既不会因为倒角过大导致头部有效支撑面积减小，也不会因为倒角过小无法去除加工毛刺。在实际选型应用时，需要根据被连接件的总厚度确认杆部长度，保证杆部穿过被连接件后不会突出过多影响其他部件运动，头部直径要大于安装沉孔的直径，确保有足够的压紧面积，不会因为压强过大压伤被连接件的表面；如果用于经常拆卸的位置，还可以在头部端面做淬火处理，提高内六角孔的表面硬度，延长零件的重复使用寿命，避免多次拆装后内六角孔磨损变形。
