三角法兰连接式铰接支撑座结构设计

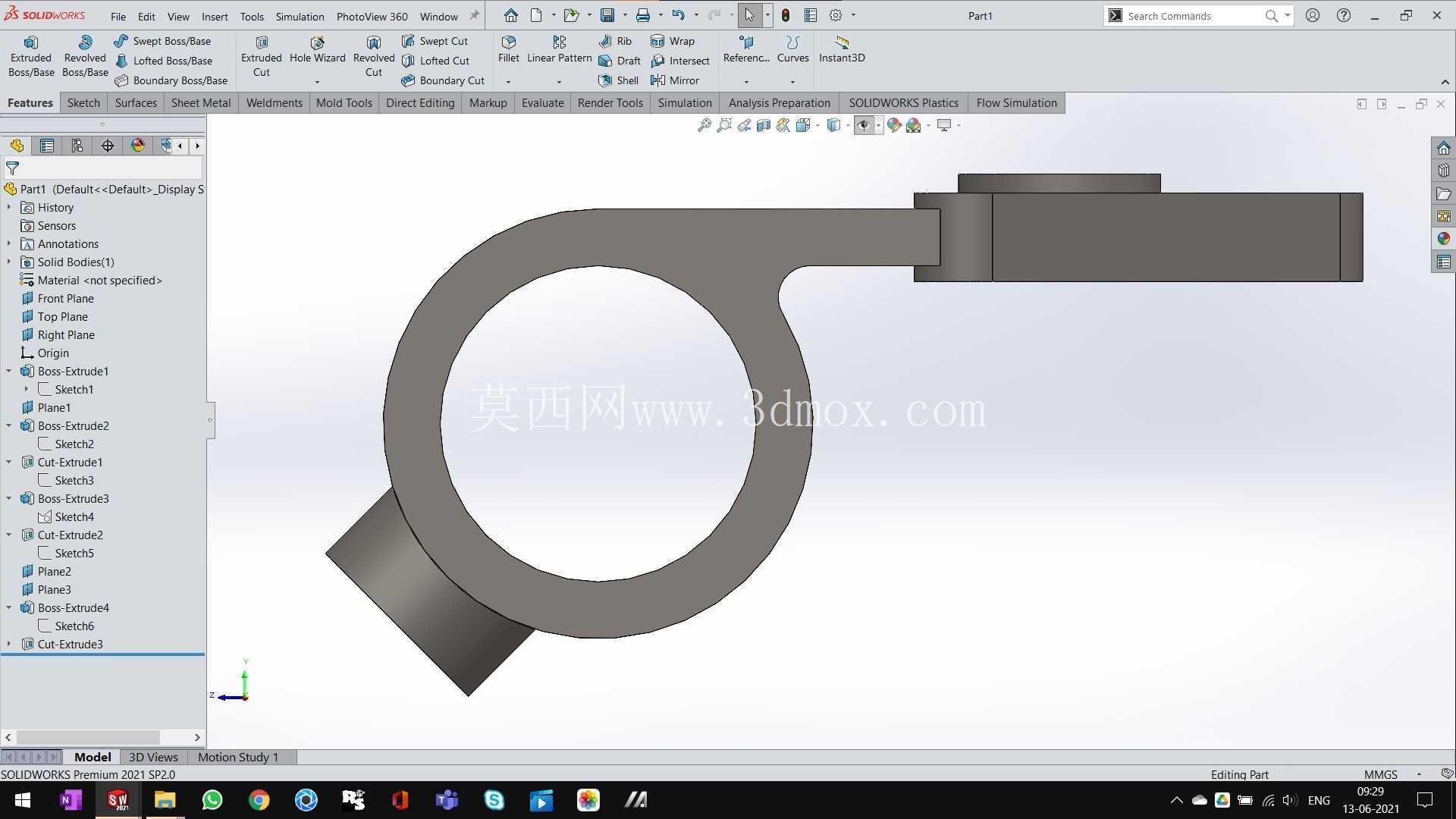

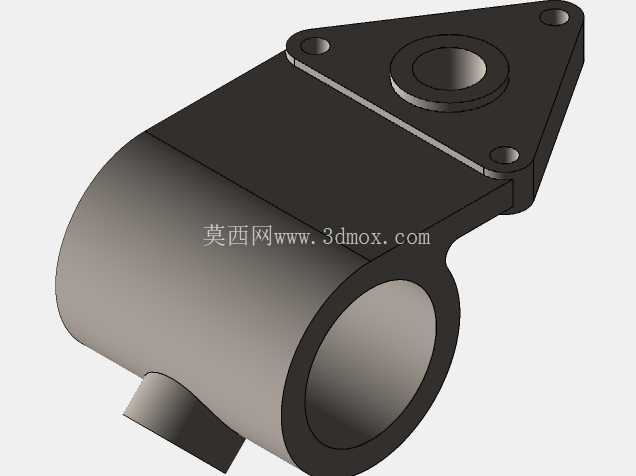

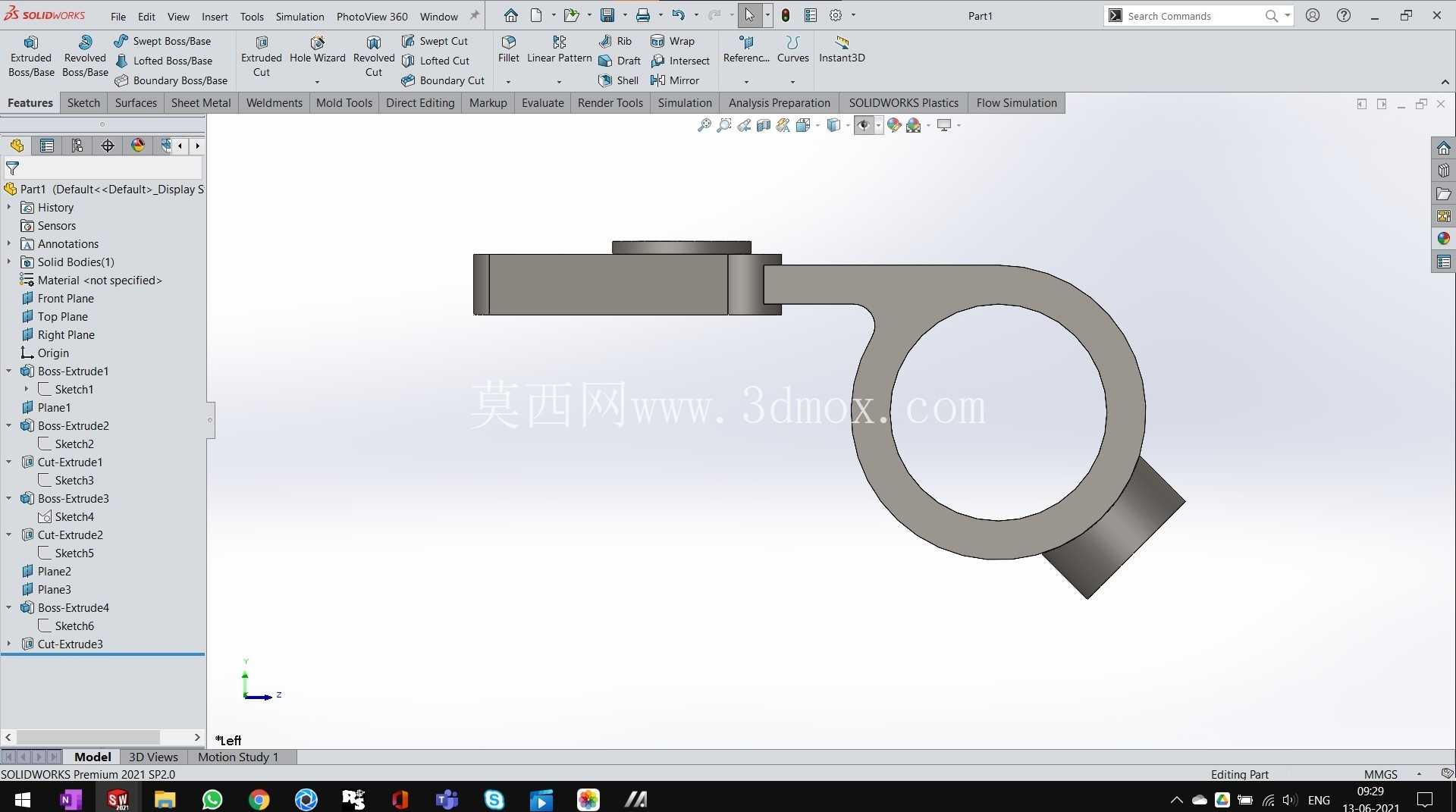

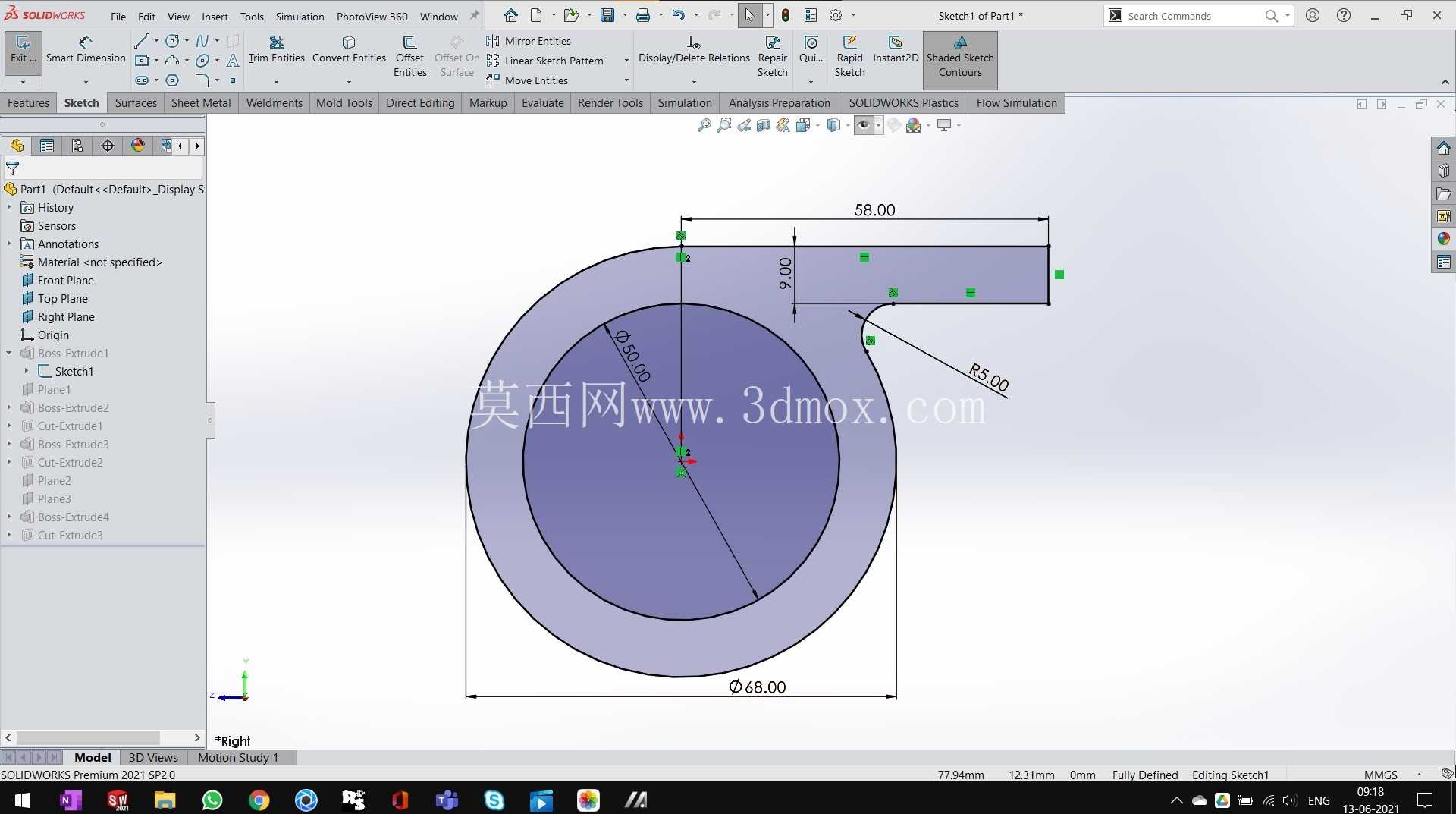

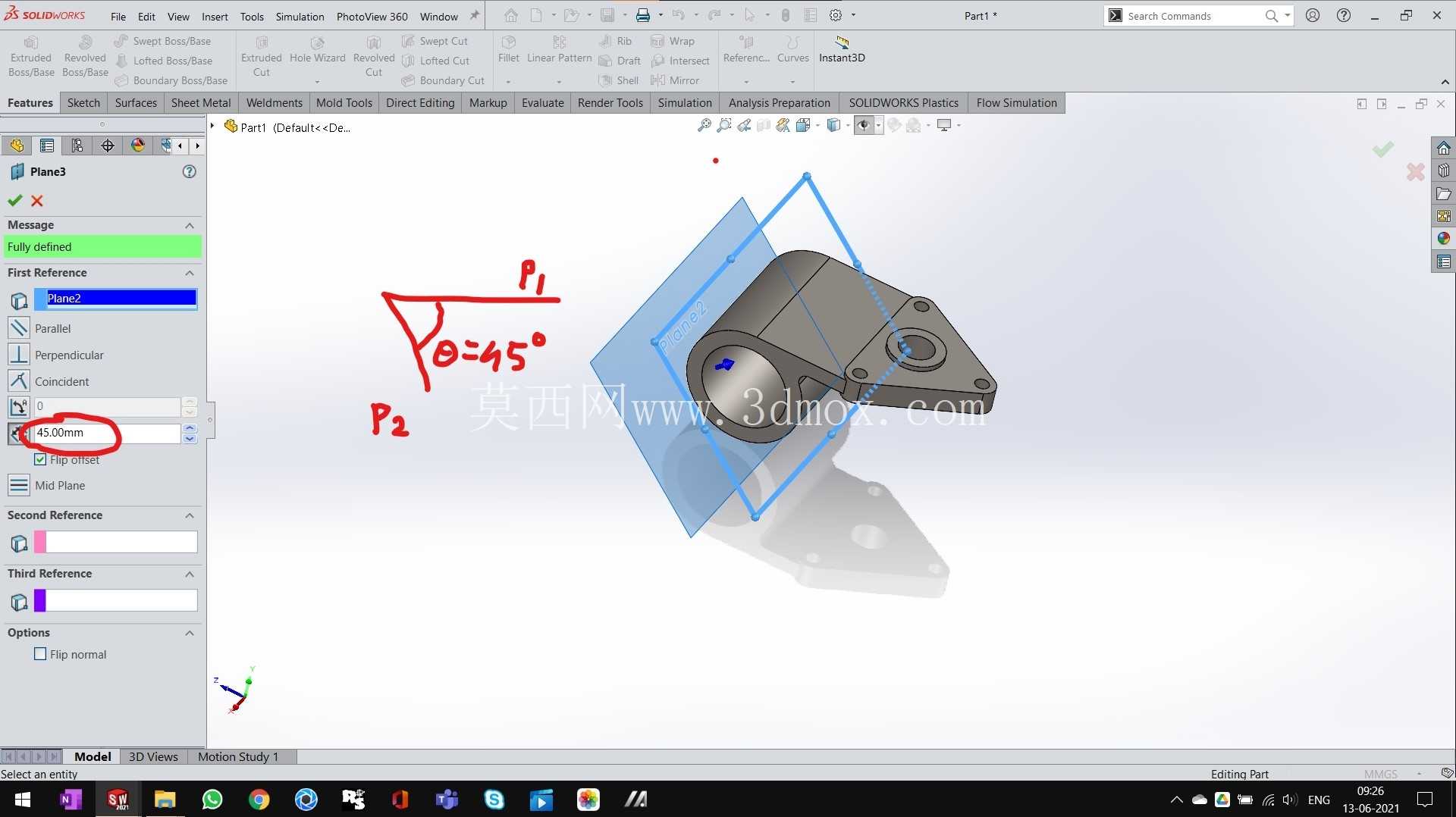

　　这类带三角安装法兰的铰接支撑座，常见于中小型自动化生产线的连杆传动机构、包装设备的摆臂连接点位、以及轻型输送线的张紧调节支座位置，核心作用是为做往复摆动的杆件提供稳定的回转支撑，同时通过法兰面实现与设备机架的刚性固定，避免铰接点位在长期交变载荷下出现松动偏移。从结构功能来看，主体大直径通孔为铰接轴安装位，孔壁预留的公差带通常按照H7精度设计，可适配标准铜套或者滚针轴承的压装，满足每分钟30次以内的往复摆动工况需求，孔的轴向长度经过核算，能保证铰接轴装入后有足够的接触面积，降低单位面积的承压载荷，减少长期运行后的磨损量。

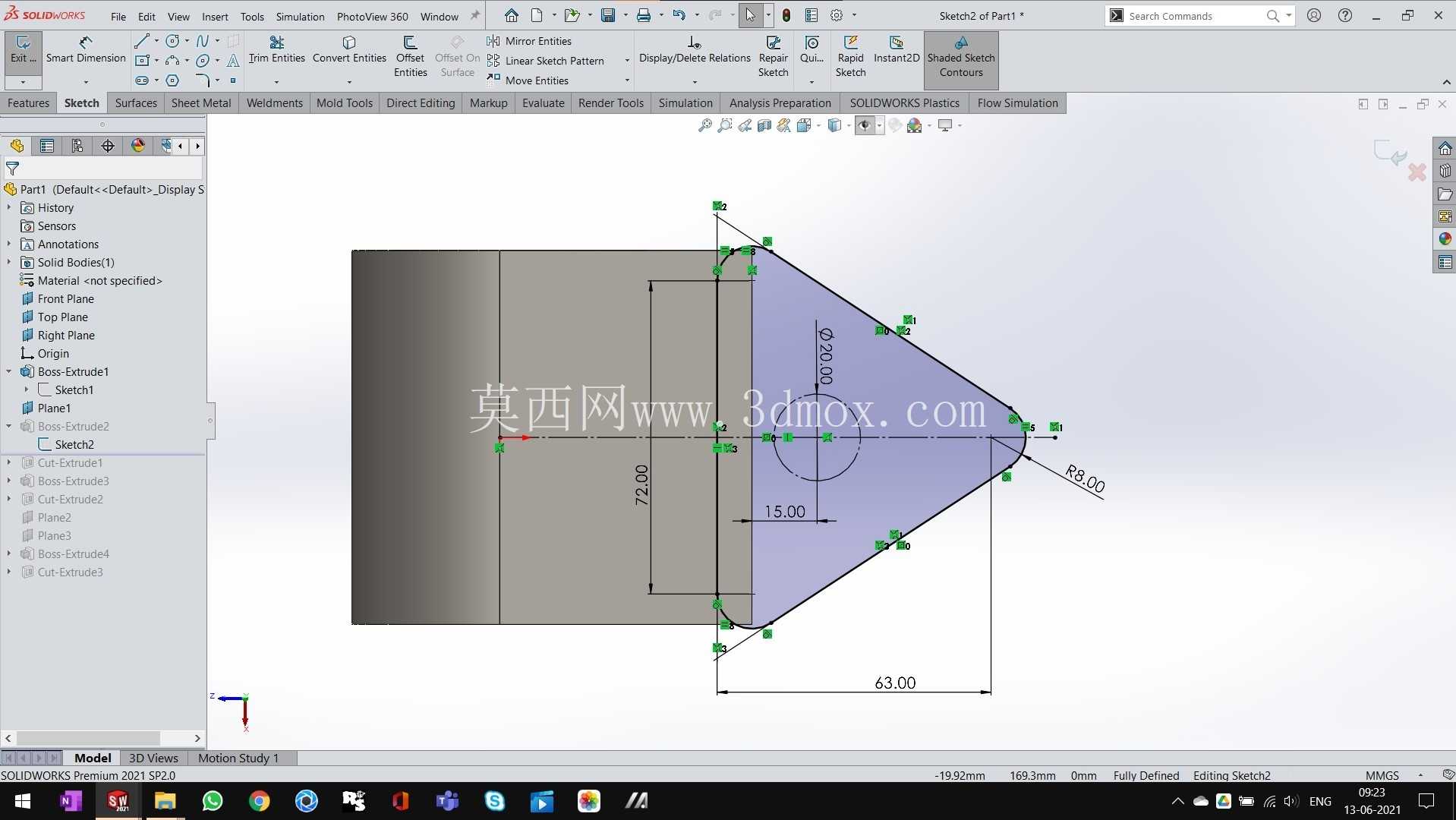

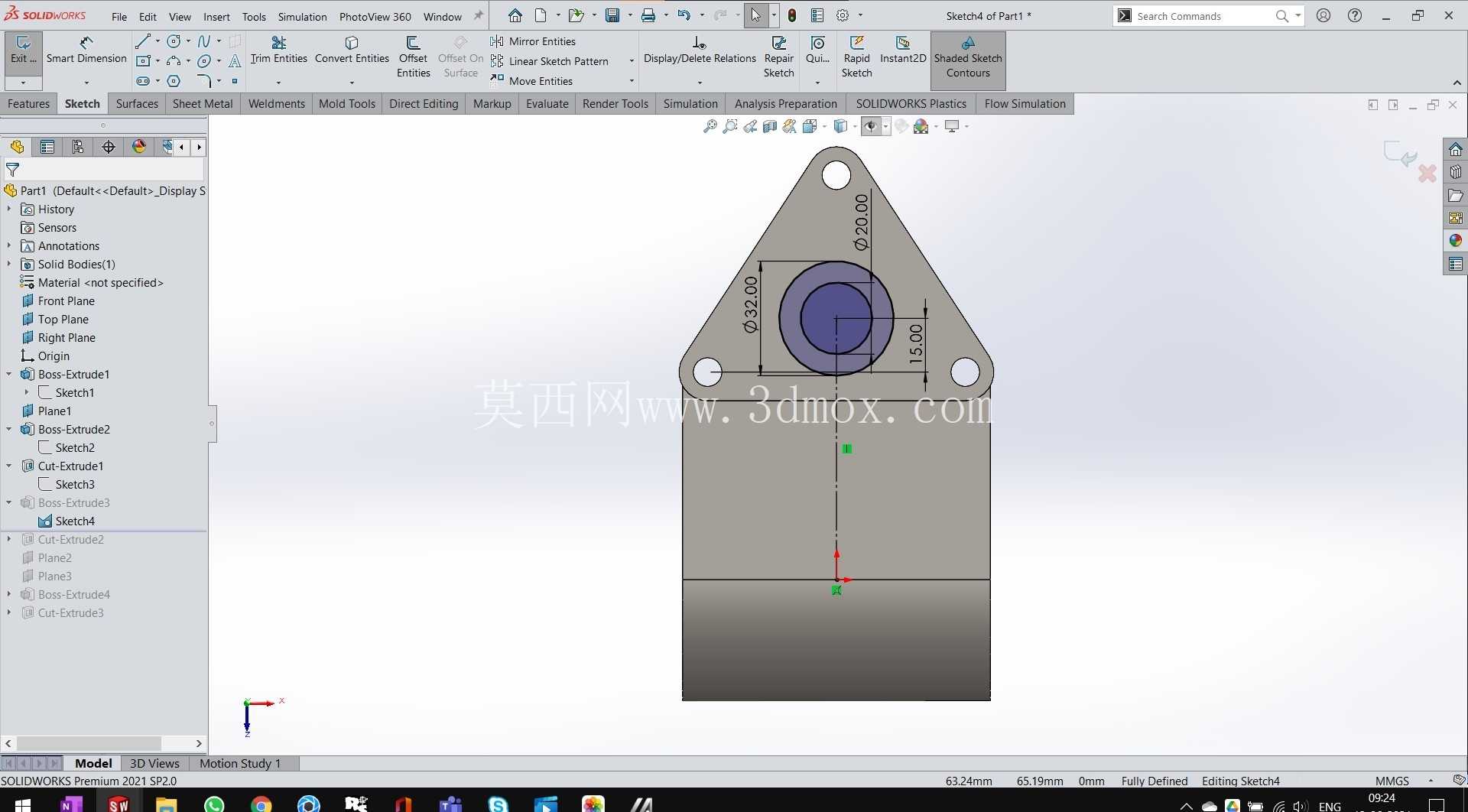

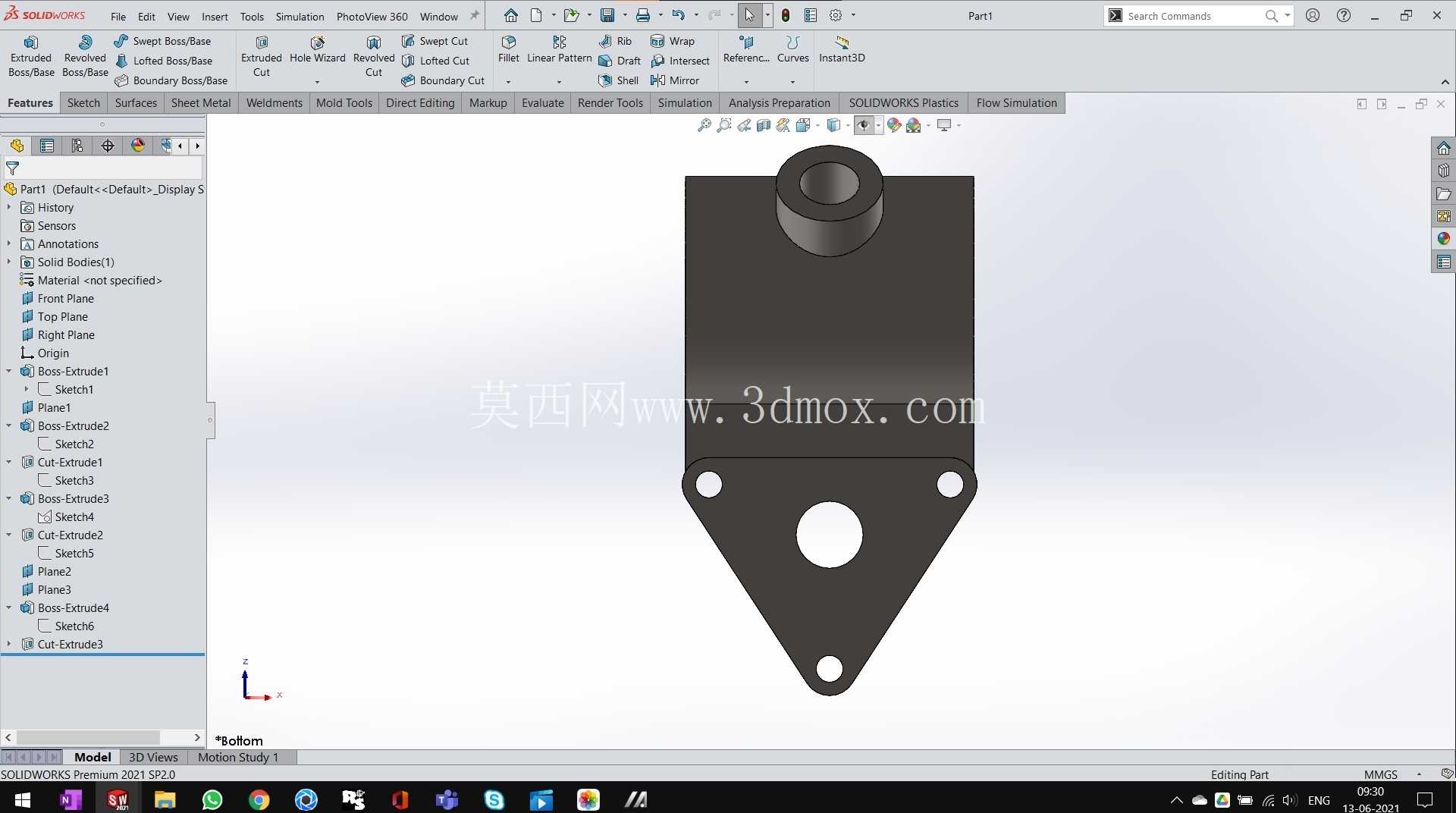

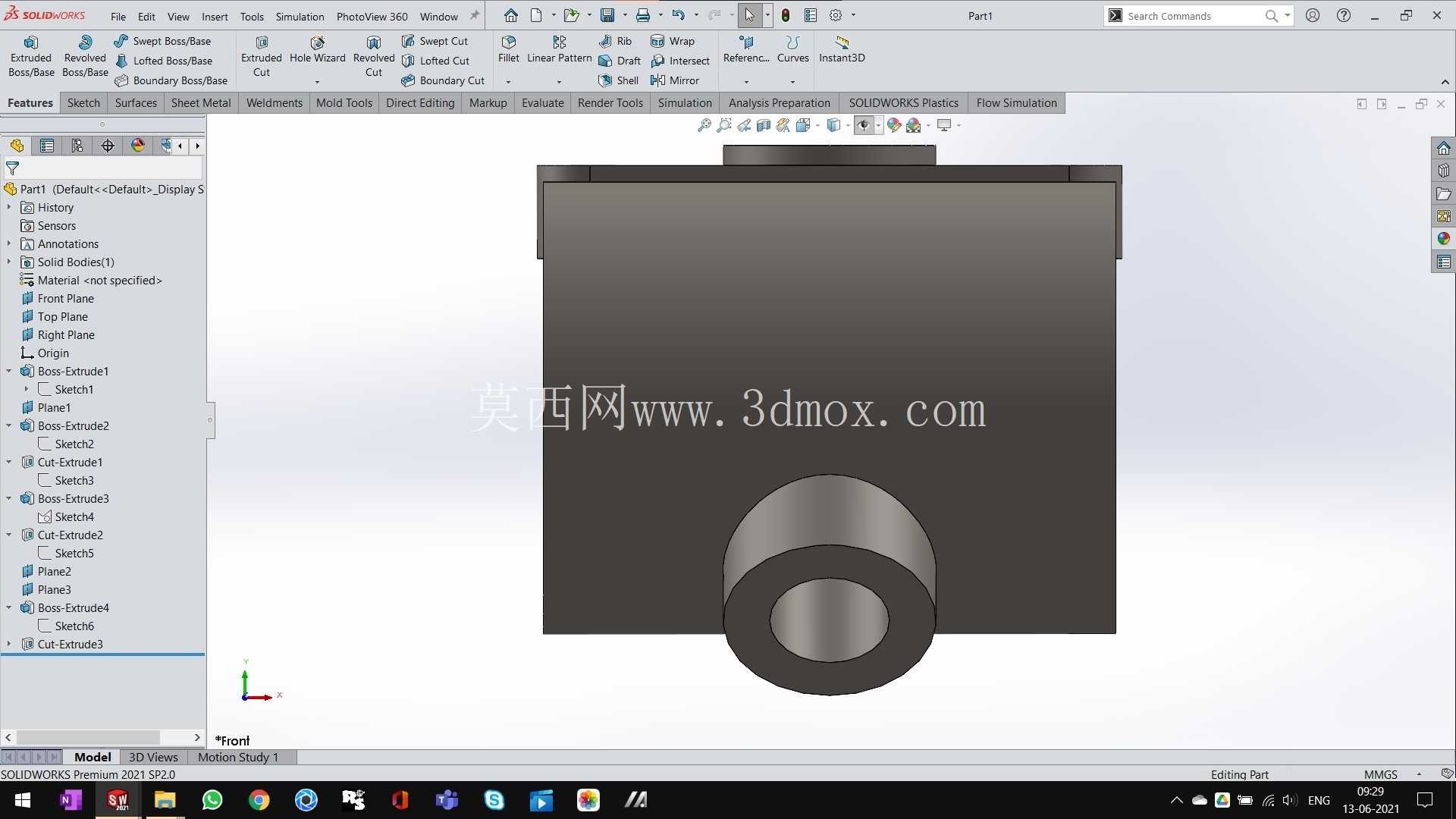

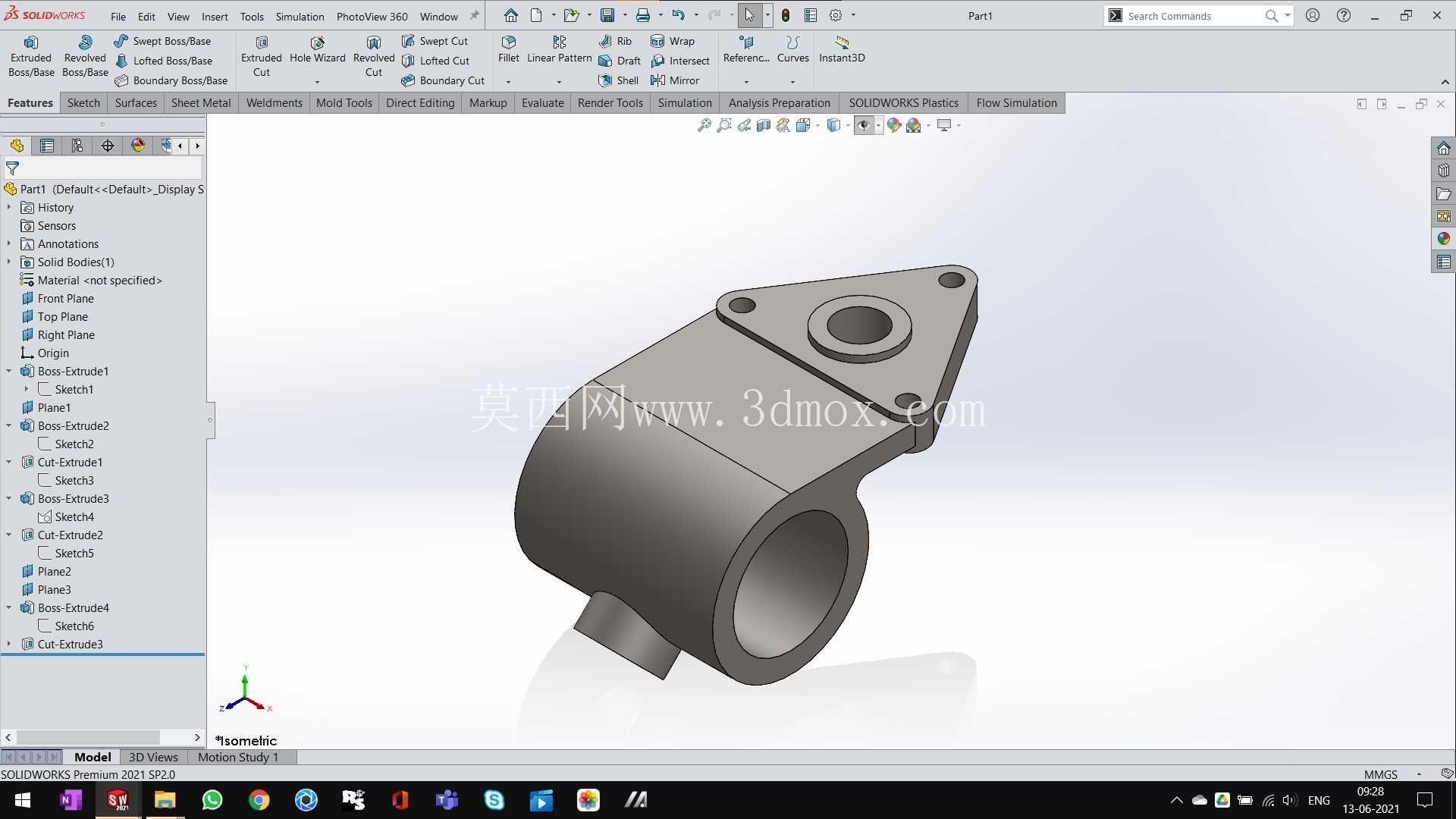

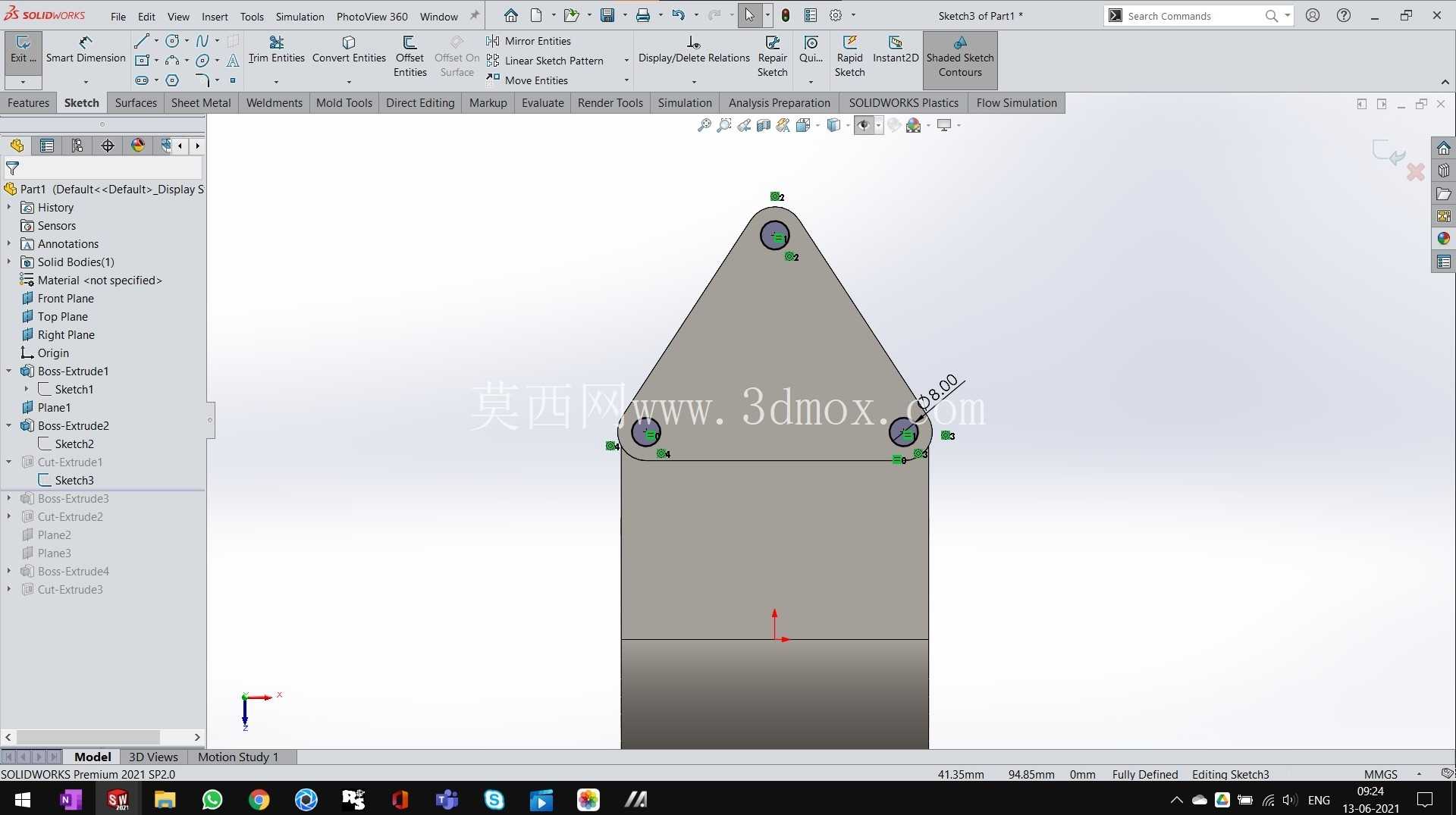

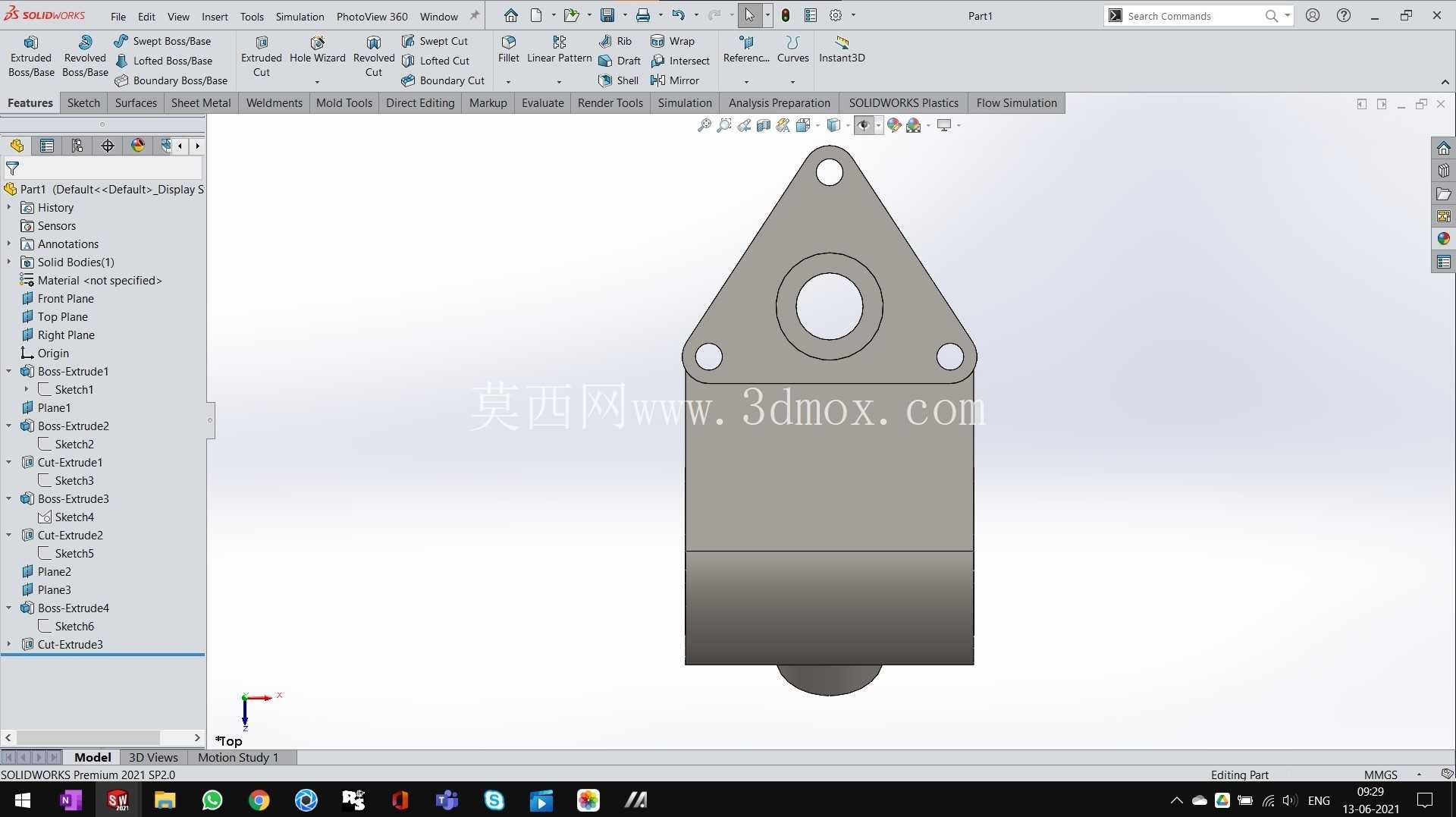

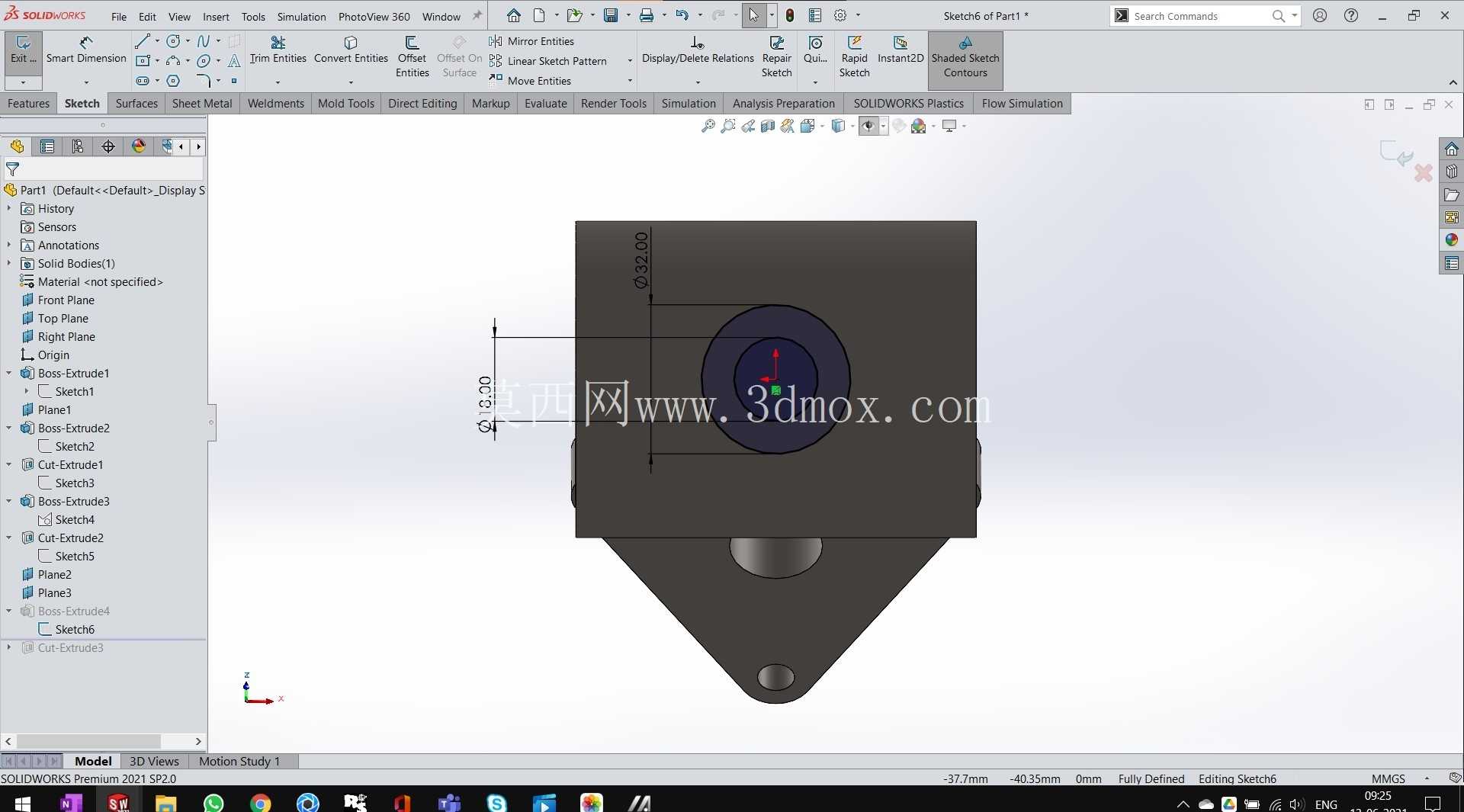

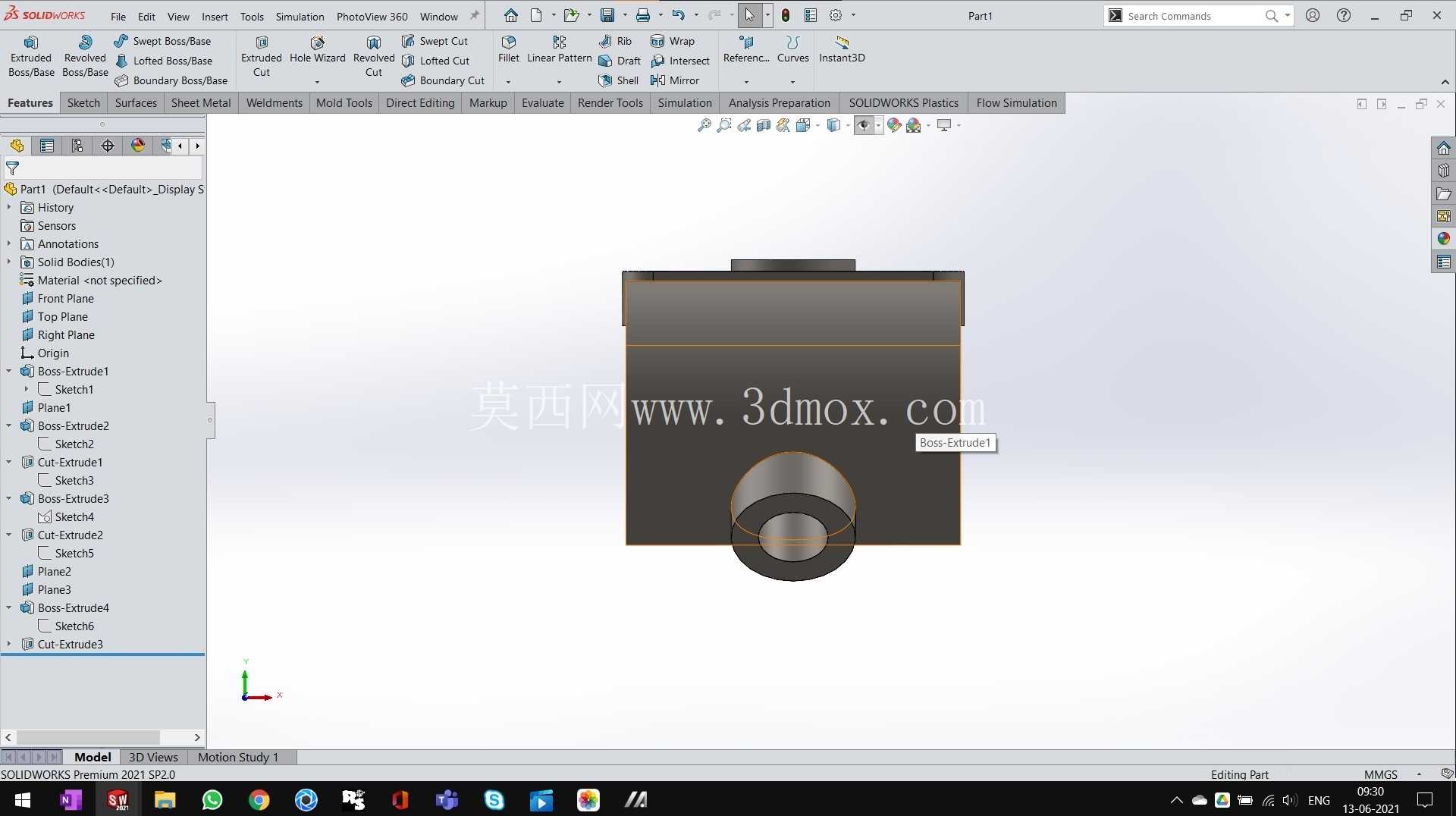

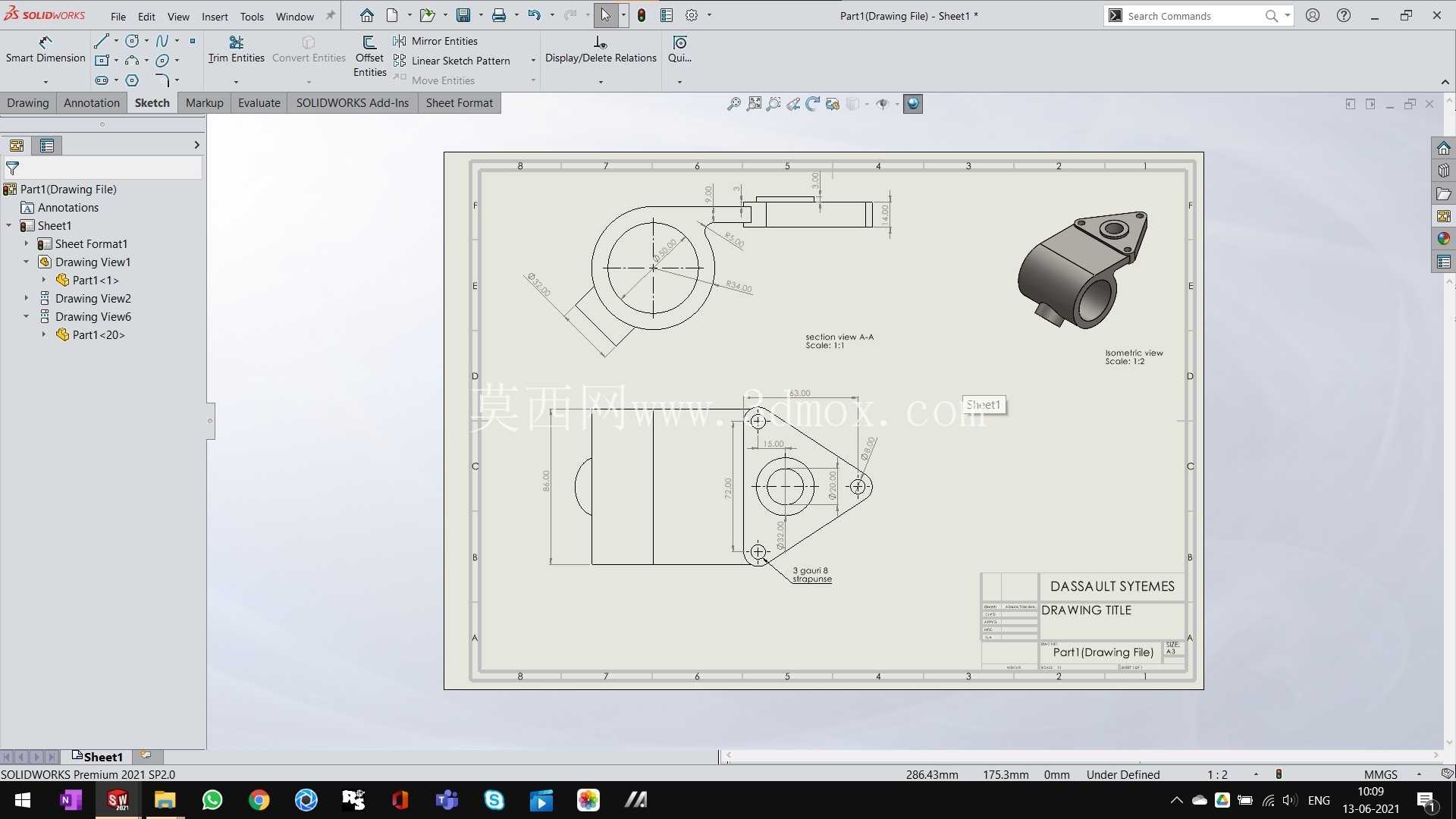

　　上部三角布局的安装法兰，三个安装孔呈非对称三角形排布，这种设计一方面是为了避让周边的管线、相邻构件的安装空间，另一方面三角形的固定方式相比两孔固定具备更好的抗扭转性能，即便设备运行中产生持续的振动，法兰连接面也不会出现相对滑移，每个安装孔周边都做了局部加厚的凸台处理，在螺栓锁紧时能提供足够的压紧强度，避免法兰边缘因锁紧力过大出现应力开裂。设计过程中首先要确定铰接孔的中心高尺寸，这个尺寸直接决定了配套摆臂的摆动半径，需要匹配整套连杆机构的运动行程，避免摆臂摆动过程中与机架或者其他部件产生运动干涉；法兰面的平面度要求控制在0.05mm以内，保证与机架安装面完全贴合，不会出现局部间隙导致的受力不均；下部伸出的小凸台为限位挡边结构，当摆臂摆动到极限位置时，会与这个凸台接触，起到硬限位的作用，防止摆臂过转损坏驱动部件，凸台的位置经过运动仿真校核，刚好对应摆臂的两个极限摆动角度，不需要额外加装外置限位块，能精简整套机构的零件数量。

　　安装边界方面，三个安装孔的孔距需要匹配对应机架上的预设螺纹孔位置，铰接孔的轴线与法兰安装面的平行度公差控制在0.03mm/m，避免铰接轴装入后出现卡滞，导致摆动阻力增大甚至出现别劲现象；零件整体采用铸造后机加工的工艺成型，非加工面保留铸造拔模斜度，加工面预留足够的加工余量，铰接孔内壁要求粗糙度达到Ra1.6，保证轴承或者铜套压装后不会出现窜动，法兰安装面粗糙度达到Ra3.2，满足锁紧时的摩擦系数要求。

　　实际选型应用时，需要根据所承受的径向载荷大小核算铰接孔的壁厚以及法兰的厚度，若用于载荷更大的工况，可将材质从普通铸铁更换为铸钢，同时加大安装螺栓的规格，对应调整三个安装孔的孔径；若用于有腐蚀环境的工况，可在零件表面做镀锌或者喷塑处理，提升零件的防锈耐腐蚀能力。这类铰接支撑座属于通用型机械连接部件，不需要定制复杂的模具，小批量生产时也可采用整块钢料铣削成型，能快速适配不同设备的改造需求，在非标自动化设备的设计中应用频率较高，结构紧凑不占用过多安装空间，同时兼顾了固定强度与回转支撑的稳定性，能有效降低铰接点位的故障率，减少设备日常维护的工作量。
