螺旋式垂直轴风力涡轮机结构设计

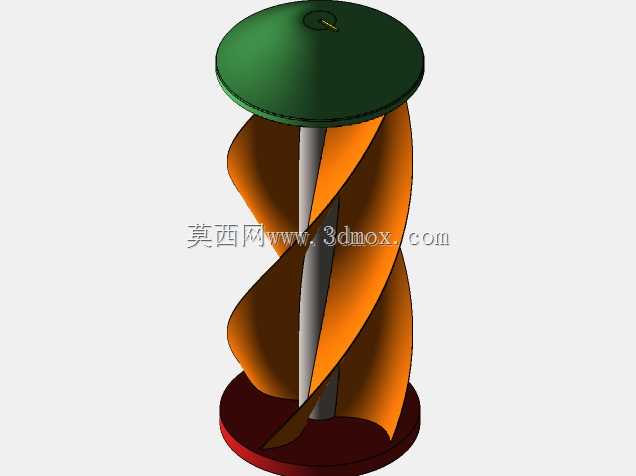

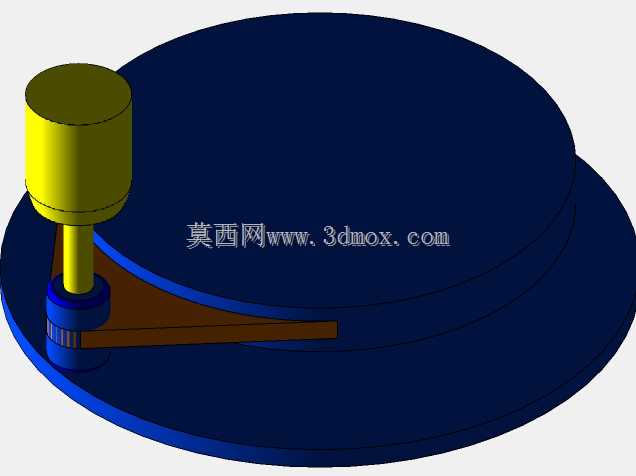

　　这款垂直轴结构的风力涡轮机，核心采用螺旋曲面叶片设计，区别于传统水平轴风机的迎风方向限制，可捕捉任意方向来流风能，无需额外加装偏航对风机构，在紊流、变向风场环境下的运行稳定性更突出，适配城市楼宇顶部、山区零散风场、分布式离网供电场景的使用需求。从结构布局来看，设备整体采用同轴立式排布，底部为圆形安装基座，基座内部预留发电机安装腔与传动连接位，可直接匹配低速永磁发电机的安装接口，无需额外加装增速齿轮组，降低传动链路的机械损耗与后期维护频次。中部的螺旋叶片为连续变曲率曲面结构，叶片沿中心主轴呈螺旋状环绕排布，曲面弧度经过流场仿真优化，来流接触叶片曲面时可沿螺旋面平滑导流，推动主轴持续旋转，

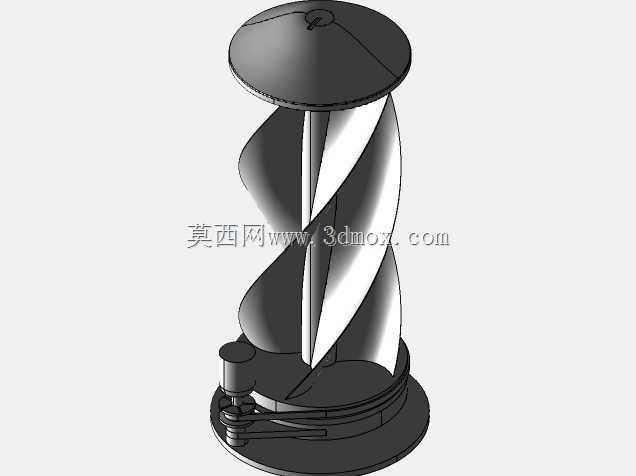

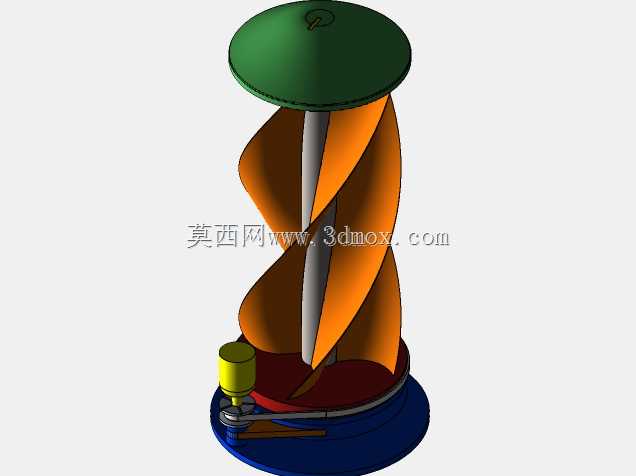

　　同时避免传统直叶片垂直轴风机在高风速下的气动震颤问题，叶片与中心主轴之间采用分段式连接耳固定，单段叶片可独立拆卸更换，降低后期运维的部件更换成本。顶部设置圆形导流端盖，端盖边缘做圆弧过渡处理，可引导顶部来流沿叶片外缘向下导流，减少顶部气流紊流对叶片旋转的干扰，同时端盖可遮挡雨水、扬尘直接进入主轴与基座的连接缝隙，提升设备户外长期运行的防护能力。基座侧部预留外置接线端口与小型储能模块安装位，可直接配套整流稳压模块、储能电池组件，组成离网型小型供电单元，为周边的监测传感器、低功耗照明设备、户外通讯中继设备提供持续电力供给。从安装边界来看，设备整体为立式圆柱状轮廓，最大外径集中在底部基座区域，安装时仅需匹配基座的螺栓孔位做平面固定，

　　无需搭建高耸塔架，对安装空间的垂直净空要求远低于同功率水平轴风机，可直接安装在建筑屋顶、路灯杆顶部、野外监测站支架等有限空间场景。设计过程中针对叶片的曲面受力做了分层校核，叶片根部与主轴连接位置做了加厚过渡处理，可承受额定风速下的持续气动载荷，极端强风环境下螺旋曲面可自动泄除部分风压，降低结构过载风险。设备的旋转部件全部集中在同轴区域，外部无高速外露旋转件，运行过程中的噪音水平更低，适合对噪音管控有要求的城区、居民区周边场景使用。相较于传统水平轴风机，这款螺旋垂直轴结构的启动风速更低，在每秒2米左右的低风速环境下即可启动旋转，对低风速区域的风能利用率更具优势，同时整体结构的重心集中在底部基座区域，安装后的结构抗倾覆能力更强，

　　无需额外做复杂的拉索固定。叶片曲面的螺旋升角经过多轮迭代调整，兼顾低风速启动性能与额定风速下的扭矩输出特性，可在较宽的风速区间内保持稳定的功率输出，避免风速小幅波动就出现输出功率大幅跳变的问题，降低后端整流稳压模块的调节压力。基座与主轴之间采用密封轴承连接，轴承位设置多重防尘密封圈，可阻挡户外扬尘、雨水进入轴承滚道，延长转动部件的使用寿命，减少日常润滑维护的频次。
