法兰式通孔反作用静态扭矩检测传感器

在自动化装配线的螺栓拧紧工位、小型伺服电机输出端扭矩校验、精密旋转工作台的负载扭矩监测场景中，这类法兰式反作用扭矩传感器的出镜率极高，它不需要随被测轴做连续高速旋转，只需要固定在静止端采集反作用力矩，就能精准反馈传动链路中的实际扭矩输出值，相比旋转式扭矩传感器，它没有滑环结构的磨损问题，长期运行稳定性更优，适合固定工位的长期扭矩监测需求。

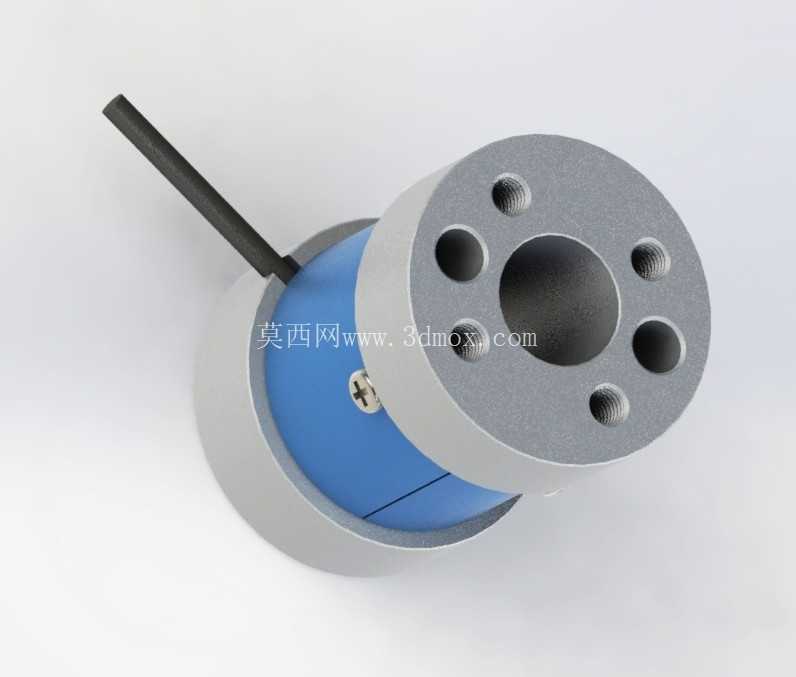

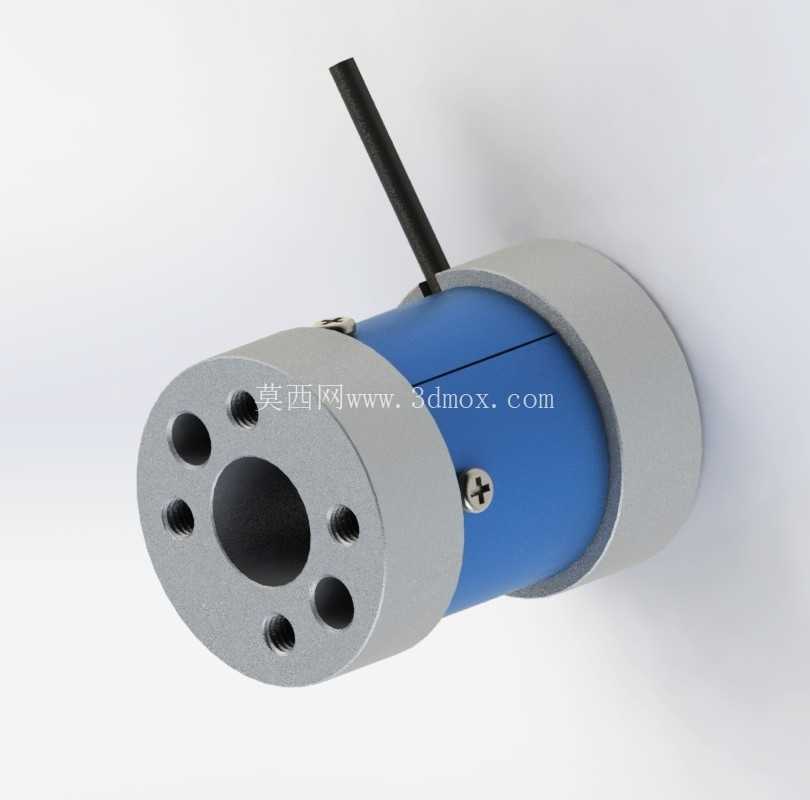

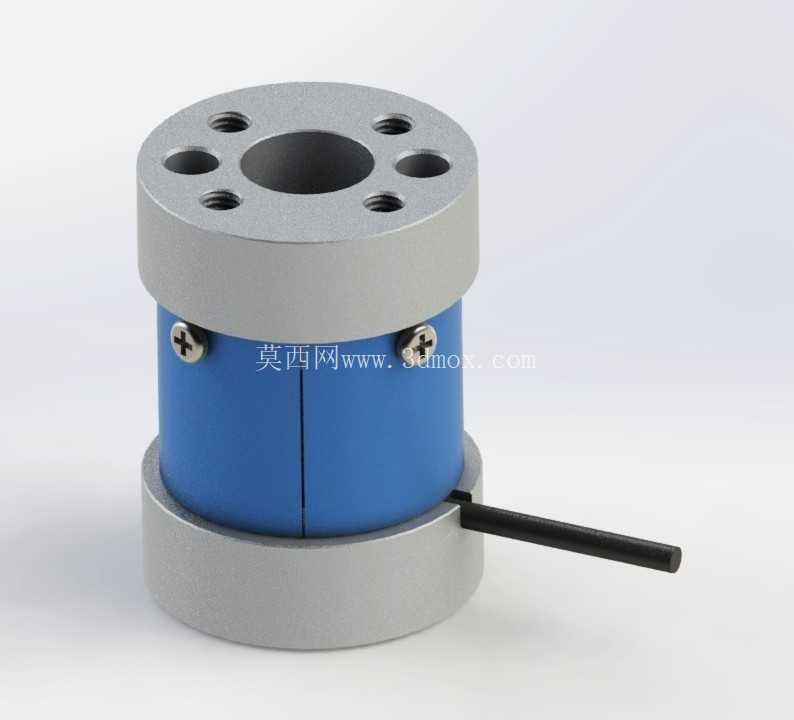

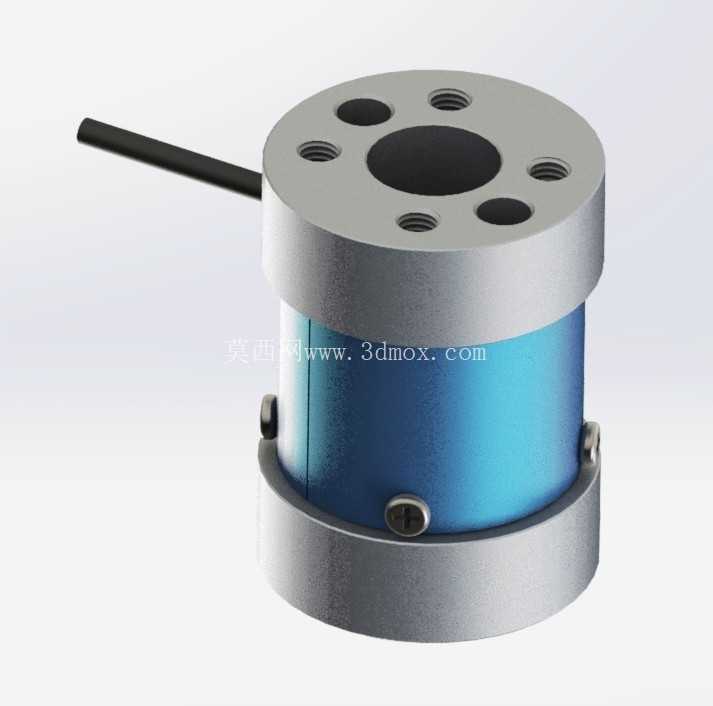

从结构设计来看，这款传感器采用上下双法兰的安装形式，上端法兰均匀分布6个安装螺孔，中心预留大直径通孔，这个通孔设计是核心实用点之一——既可以让穿轴类的被测件直接从中心穿过，适配中空轴、穿线轴这类特殊安装场景，也能减轻传感器自身重量，降低安装端的负载负担。中间的弹性体部分采用柱式应变结构，蓝色的封装外壳既做结构防护，也能屏蔽外部电磁干扰，侧面引出的信号线缆直接从弹性体侧方出线，避免旋转部件剐蹭线缆，出线位置做了应力释放处理，长期弯折也不会出现线芯断裂的问题。上下法兰的同轴度公差控制在0.02mm以内，安装面的平面度达到0.01mm，能保证安装后弹性体只承受纯扭矩载荷，不会因为安装偏差引入附加弯矩，影响测量精度。

实际选型安装时，首先要确认安装边界：上下法兰的外径尺寸要匹配安装位的预留空间，中心通孔直径要大于被测穿轴的最大外径，上端螺孔的分布圆直径要和被测输出端的安装孔位完全对应，避免出现孔位错位无法安装的问题。安装时要使用强度等级8.8级以上的内六角螺丝，对角均匀拧紧，拧紧力矩要符合传感器安装手册的要求，不能单颗螺丝一次性拧紧，防止法兰面受力不均导致弹性体预变形，造成零点偏移。传感器的下端法兰要固定在刚性足够的安装支架上，支架的固有频率要高于传感器测量频率范围的3倍以上，避免设备运行时的共振影响测量数据的稳定性。

功能特性上，这类静态反作用扭矩传感器的测量范围覆盖小量程段，适合微型传动机构的扭矩检测，应变片采用全桥贴片工艺，自带温度补偿电路，在0-50℃的工作环境下温度漂移控制在0.03%FS/℃以内，能满足大部分工业车间的环境使用要求。输出信号可以直接匹配标准的应变采集模块，不需要额外加装信号放大电路，接线简单，调试方便。相比联轴器安装的扭矩传感器，法兰式安装的同轴度更容易保证，安装后不需要额外做同轴度校准，能缩短设备的装配调试周期。

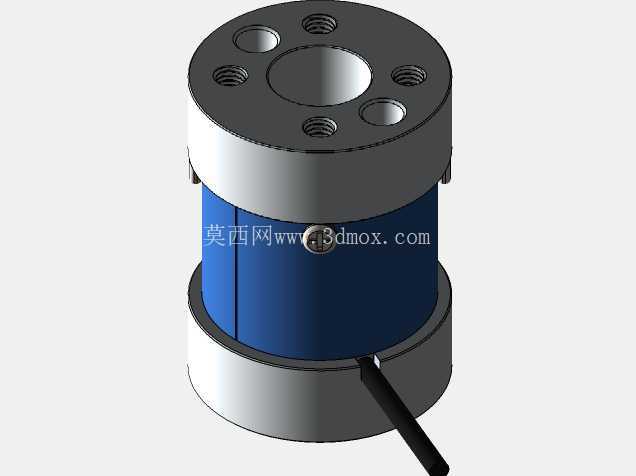

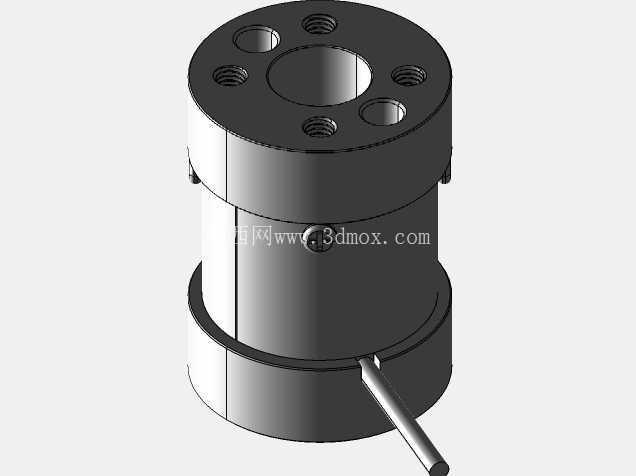

在实际应用中，这类传感器常被集成在小型拧紧轴、微型电机测试台、电子锁具扭矩检测设备里，比如3C产品的螺丝拧紧工位，把传感器安装在拧紧轴的固定端，就能实时采集拧紧过程中的扭矩变化曲线，判断螺丝是否拧紧到位，有没有出现滑牙、浮锁的问题；在微型舵机的性能测试台上，传感器可以采集舵机在不同角度下的输出扭矩，绘制舵机的扭矩-角度特性曲线，为舵机的性能优化提供数据支撑。设计这类传感器的三维模型时，要重点注意弹性体部分的壁厚设计，壁厚过大会导致灵敏度不足，壁厚过小又容易出现过载损坏，需要根据目标量程计算弹性体的剪切应力，把应变区的应力控制在材料弹性极限的1/3以内，保证传感器的过载能力达到150%FS以上，同时还要兼顾上下安装法兰的刚性，避免法兰在受力时出现变形，影响测量精度。另外，线缆出线口的位置要避开安装螺丝的操作空间，防止安装螺丝时剐蹭线缆，中心通孔的边缘要做倒角处理，避免穿轴时刮伤轴表面或者线缆。
