微型直列式轴对轴反作用扭矩检测传感装置

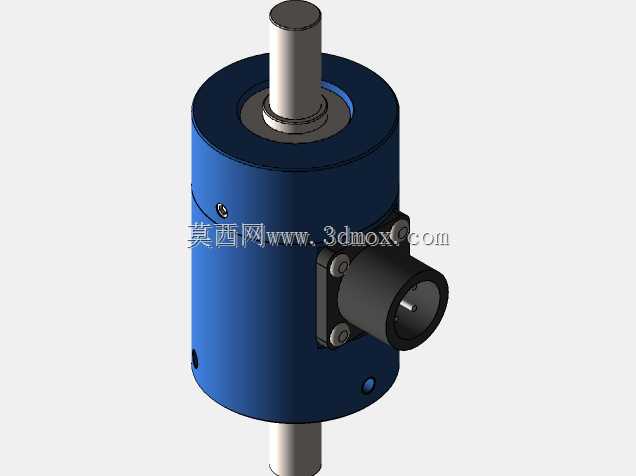

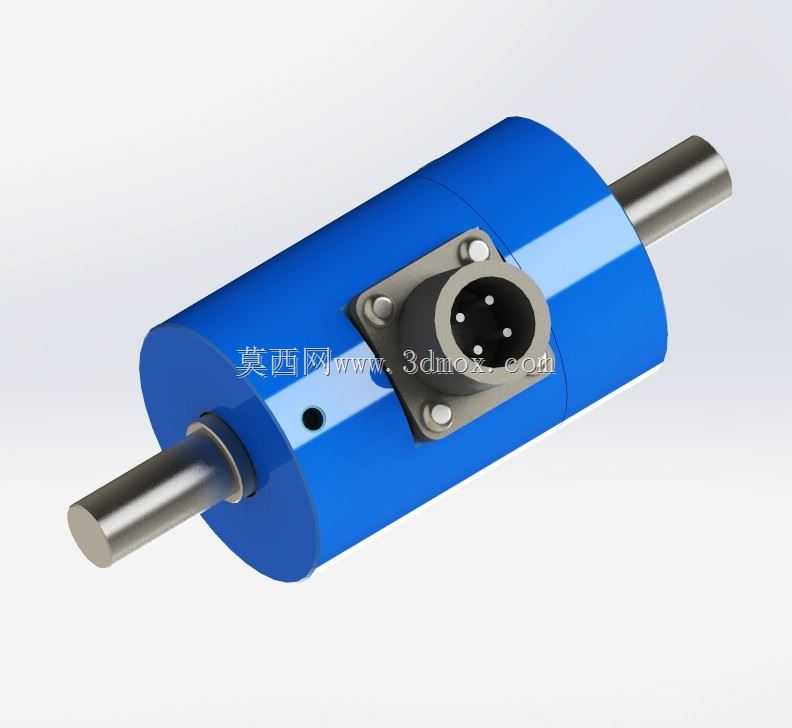

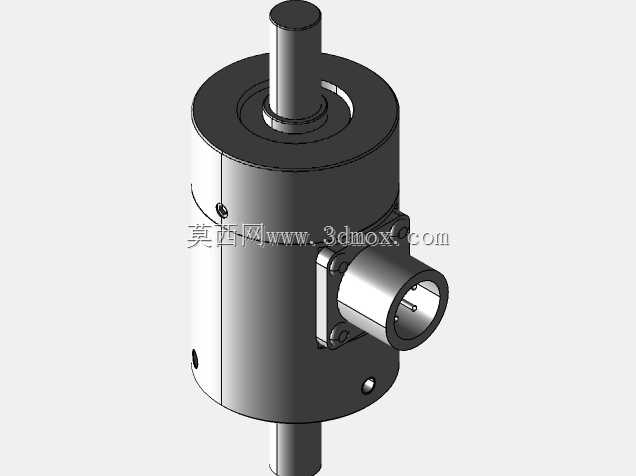

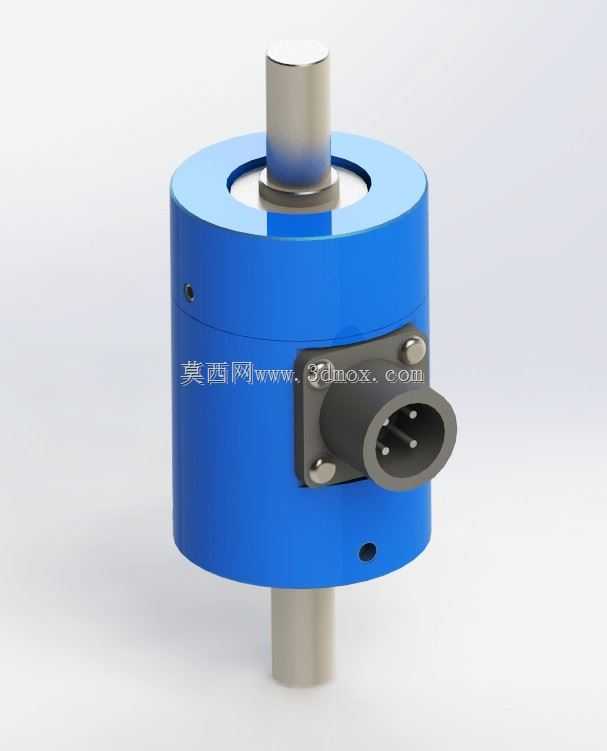

　　在自动化装配线的拧紧工位、小型电机出厂性能测试台、精密传动机构的负载校验环节，这类轴对轴结构的反作用扭矩传感装置是核心检测部件，它不需要随被测轴做整周旋转，仅通过固定端的反作用力矩采集，就能精准获取传动链路中的实时扭矩数值，避免了旋转式传感器需要配套滑环、供电走线复杂的问题，非常适合安装空间局促、被测轴两端需要刚性连接的测试场景。从结构设计来看，主体采用圆柱形筒体作为承载基体，上下两端伸出的同轴轴头是扭矩输入输出的连接端，轴头与筒体的同轴度公差控制在0.02mm以内，保证扭矩传递过程中不会产生附加弯矩，避免测量值出现偏差。筒体侧面预留的航空插头安装位，采用沉台结构做定位，插头座通过四颗内六角螺钉固定在筒体侧壁，

　　内部走线通过筒体侧壁的斜孔连通到内部应变片粘贴区域，既保证了接线的防护等级，又不会破坏筒体的整体扭转刚度。筒体上分布的小直径通孔是安装定位孔，用于将传感器的固定端锁定在测试台架上，确保反作用力矩能够完整传递到内部的应变检测单元，不会因为台架松动产生测量滞后。设计阶段首先要确定额定扭矩量程对应的筒体壁厚，这类微型款的筒体采用高强度铝合金加工，壁厚根据量程不同控制在5-8mm区间，既保证足够的抗扭强度，又能让应变区域产生足够的弹性形变供应变片采集信号。上下轴头的直径根据常用的联轴器安装尺寸做了标准化设计，伸出长度刚好满足抱紧式联轴器的夹持深度，不会因为轴头过长产生挠度变形，也不会因为过短导致夹持力不足出现打滑。

　　侧面的出线方向做了90度直角转向设计，避免传感器安装在狭窄空间时线缆与周边运动部件产生干涉，插头的引脚定义兼容通用的应变采集仪接线标准，不需要额外做转接就能直接接入测试系统。实际选型时需要注意，这类反作用式传感器不能用于连续旋转的动态扭矩长期测量，仅适合静态扭矩或者低速小转角的反作用力矩采集，安装时要保证两端连接轴的同轴度，避免径向力作用在轴头上损坏内部弹性体，固定端的安装螺钉要采用规定扭矩拧紧，防止台架共振影响测量稳定性。
