直插式光敏电阻光电检测元件结构

在民用消费电子、工业光控设备、安防检测装置的电路设计环节，直插式光敏电阻是普及率极高的光电转换被动元件，本次呈现的三维结构完整还原了这类元件的实体构造，可直接用于PCB布局干涉检查、整机装配模拟、教学演示场景的结构参考。从实际选型装配的角度看，这类元件的核心功能是依托半导体光电导效应，将环境光照强度的变化转化为自身电阻值的线性变化，无需额外供电驱动即可直接接入分压电路，给后端MCU或逻辑电路传递光强信号，常见的应用场景覆盖楼道声光控开关、户外路灯自动亮灭控制、摄像头自动光圈调节、玩具光感触发、工业产线物料存在检测、显示屏自动亮度调节等领域，相比集成式光电传感器，这类分立元件的成本优势明显，电路适配门槛极低，不需要复杂的通信协议支持，仅需搭配普通电阻即可完成信号采集，是中小批量光控设备的首选检测元件。

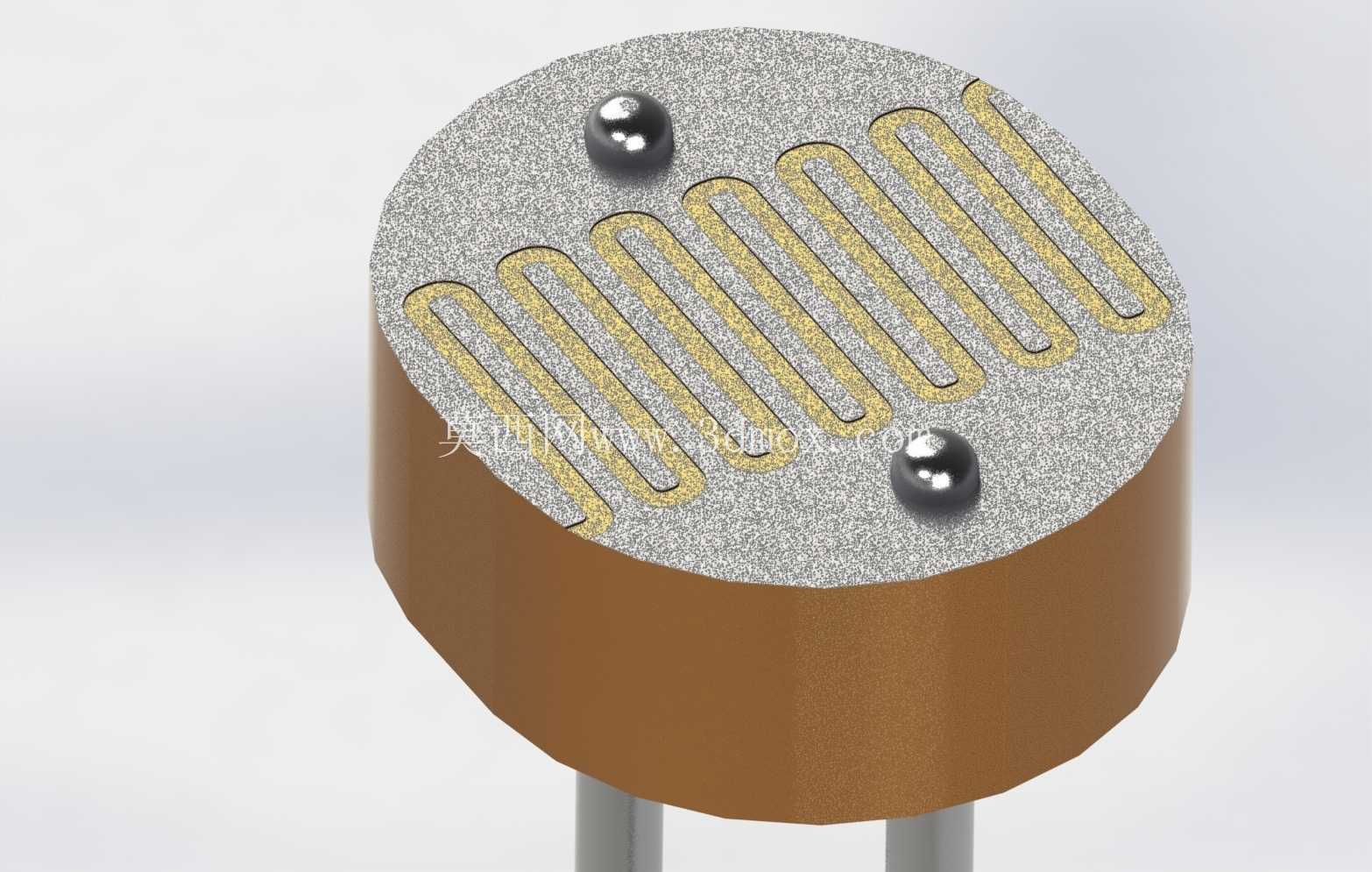

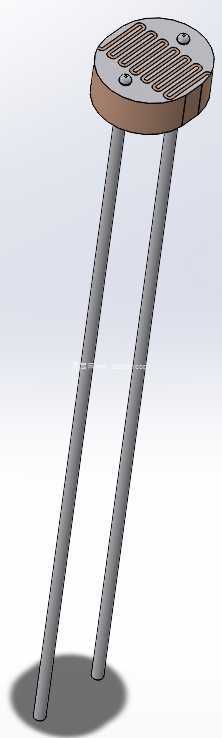

从结构设计的还原细节来看，模型完整复现了元件的三个核心组成部分：首先是顶部的感光面区域，采用陶瓷基座作为承载基底，表面烧结蛇形排布的硫化镉光敏半导体栅格，栅格两端通过银浆电极连接到底部的金属引脚，感光面表层做了磨砂质感的透光封装处理，既可以让外界光线均匀投射到光敏半导体层，又能避免外界水汽、粉尘直接接触半导体栅格造成性能衰减，两颗金属焊球清晰还原了电极与引脚的焊接点位，保证电流通路的结构合理性。其次是中部的绝缘封装基座，采用耐高温酚醛树脂压制成型的圆柱结构，一方面将陶瓷感光基底牢牢固定，另一方面隔绝两个引脚之间的爬电路径，避免高压应用场景下出现引脚击穿短路的问题，圆柱侧壁的厚度经过实际尺寸校核，刚好匹配常规PCB板上的元件安装孔径公差，不会出现插装时卡滞或者间隙过大导致焊接后歪斜的问题。最后是底部的两根直插金属引脚，引脚采用镀锡铜材制作，长度、直径、引脚间距完全符合行业通用的直插元件封装标准，可直接适配标准2.54mm间距的PCB焊盘，不需要额外调整封装尺寸，插装后引脚露出PCB背面的长度刚好满足波峰焊的工艺要求，不会出现引脚过短焊接不牢、过长剪脚效率低的问题。

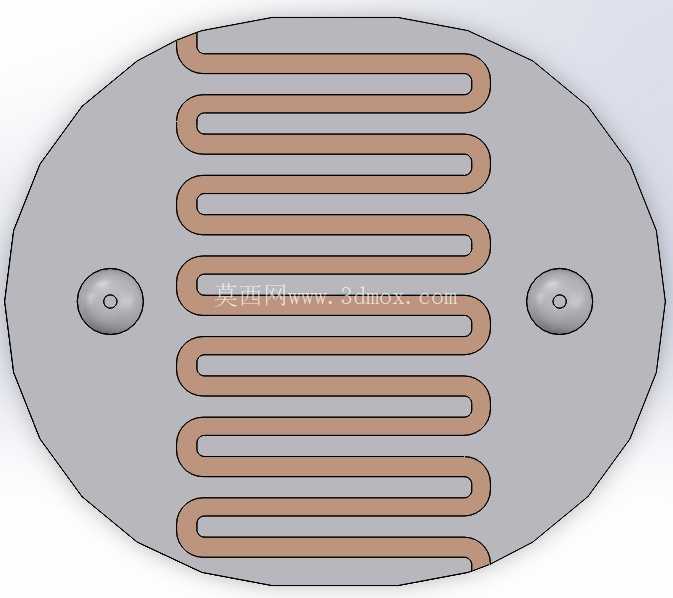

在建模过程中，结构处理充分考虑了实际装配的边界要求：感光面的直径控制在常规5mm规格光敏电阻的标准尺寸范围内，不会出现与周边遮光结构、透镜结构的干涉问题；整体圆柱高度匹配直插元件的常规本体高度，在做整机结构堆叠时，可准确预留元件上方的光线入射空间，避免结构件遮挡感光面导致检测灵敏度下降；引脚的折弯位置预留了足够的工艺余量，若实际生产中需要折弯引脚贴板安装，也可直接参考模型的引脚根部位置做折弯处理，不会出现折弯时破坏本体封装的问题。另外，模型对感光面蛇形栅格的还原也贴合实际生产工艺，栅格的间距、宽度完全匹配真实光敏电阻的电极排布，既保证了感光区域的有效面积，又控制了电极本身的电阻损耗，不会出现模型结构与实际元件电气性能逻辑相悖的问题。

对于结构设计从业者来说，这类分立元件的三维模型精度直接影响整机Layout的准确性，很多工程师在布局时容易忽略光敏电阻的感光面朝向、本体高度问题，导致最终样机装配后出现光检测角度偏差、元件与外壳干涉、光线被结构件遮挡的问题，这个模型严格按照实物的尺寸比例构建，可直接导入装配体中做干涉检查、光路模拟，提前规避设计阶段的隐性问题；对于电子选型人员来说，可通过模型直观了解元件的安装尺寸，提前确认PCB封装、结构开孔的匹配度，减少打样后的改版次数；对于教学场景来说，完整的结构拆分展示可让初学者快速理解光敏电阻的内部构造与工作原理，比平面原理图的展示效果更直观。需要注意的是，这类直插光敏电阻在安装时要尽量保证感光面垂直于入射光线方向，避免大角度倾斜导致的检测灵敏度下降，同时在焊接过程中要注意引脚焊接温度不能超过元件的耐温上限，避免高温传导到本体导致封装开裂、半导体性能衰减，这些实际应用中的注意点，也可通过模型的结构展示做更具象的说明。
