航模用9V4.5A外置UBEC稳压模块

　　在航模动力系统、小型移动机器人、便携嵌入式设备的供电链路设计中，供电电压随电池放电持续跌落、舵机或数字负载瞬时拉流造成的电压纹波，一直是影响控制板稳定性、舵机响应精度的核心痛点，这类外置UBEC稳压模块正是为解决该类场景供电问题设计的独立降压单元。不同于电调内置的BEC电路受限于电调散热空间、功率冗余不足的问题，该独立稳压模块采用外置封装设计，输入侧兼容6-23V宽电压范围，可直接适配2S至6S锂聚合物电池组的供电输出，即使电池在放电末期电压跌落至9V以上区间，也能维持稳定的9V输出，不会因输入电压波动导致后端负载工作异常。

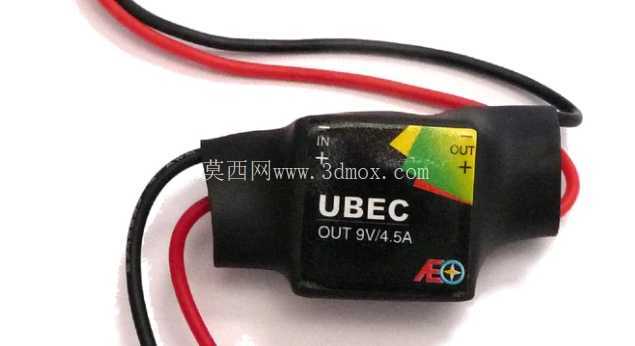

　　输出侧额定持续电流可达4.5A，2A瞬时峰值工况下输出纹波电压可控制在50mV以内，模块内部集成铁氧体磁珠滤波电路，可有效滤除动力回路电机换向产生的高频杂波，避免杂波串入控制信号链路造成舵机抖舵、飞控复位等异常问题。从结构设计维度看，模块整体采用热缩管全包覆封装，外形尺寸控制在41×22×14mm，整体重量仅12.5g，对于对载荷重量极度敏感的航模、小型移动机器人场景而言，该重量和尺寸不会给整机带来过多的载荷负担，安装时可通过双面泡棉胶直接粘贴在机架空闲平面，也可通过扎带穿过模块与线材的间隙固定在机架横梁上，无需额外设计专用安装固定位，适配性极强。

　　模块输入输出端采用标准红黑硅胶线引出，输入线长13cm，红色线为正极、黑色线为负极，接线时可直接对应电池正负极焊接或通过接插件对接，输出端线材同样采用红黑区分极性，可直接为舵机、飞控、接收机等需要9V供电的负载供电，无需额外区分信号定义，接线容错率高。在实际选型应用中，该类模块可覆盖多旋翼航模、固定翼航模的舵机与飞控独立供电、小型轮式机器人的控制板供电、便携户外检测设备的稳压供电等多个场景，当后端负载总持续电流不超过4A时，模块可长时间稳定工作，无需额外加装散热装置；若应用在持续大电流负载场景，可在模块外壳粘贴少量导热硅胶片，将热量传导至机架金属结构件辅助散热，即可进一步提升持续负载能力。

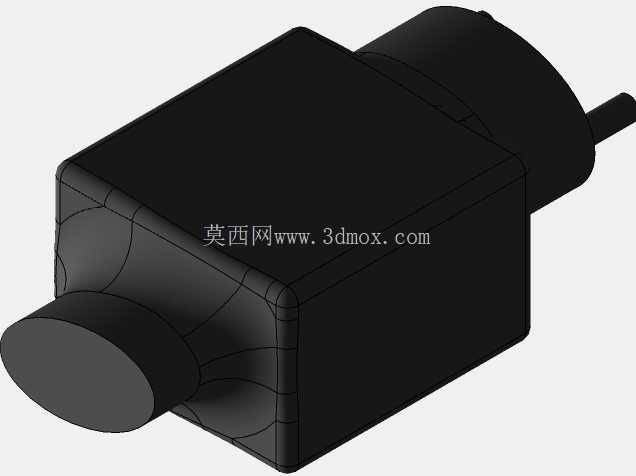

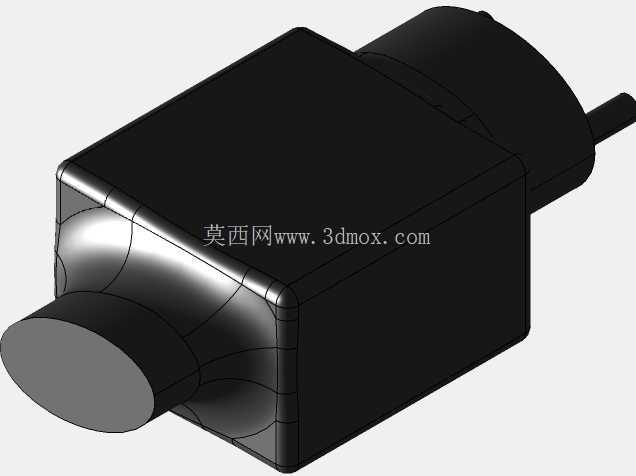

　　模块的线材采用耐温硅胶线，可适应动力仓内较高的环境温度，不会因长时间高温工作出现线材外皮老化开裂的问题，热缩管封装也可抵御日常飞行或移动过程中的轻微磕碰、溅水，提升模块在复杂户外场景下的工作可靠性。建模过程中需重点还原模块的外形轮廓、线材引出位置与长度、表面标识的极性标注，确保在整机装配仿真时可准确模拟模块的安装空间，避免出现线材与机架结构、其他电子设备干涉的问题，同时要还原模块表面的输入输出极性标识位置，方便装配接线时快速识别接线定义，降低装调阶段的接线错误概率。
