Viper电子设备集成防护外壳结构设计

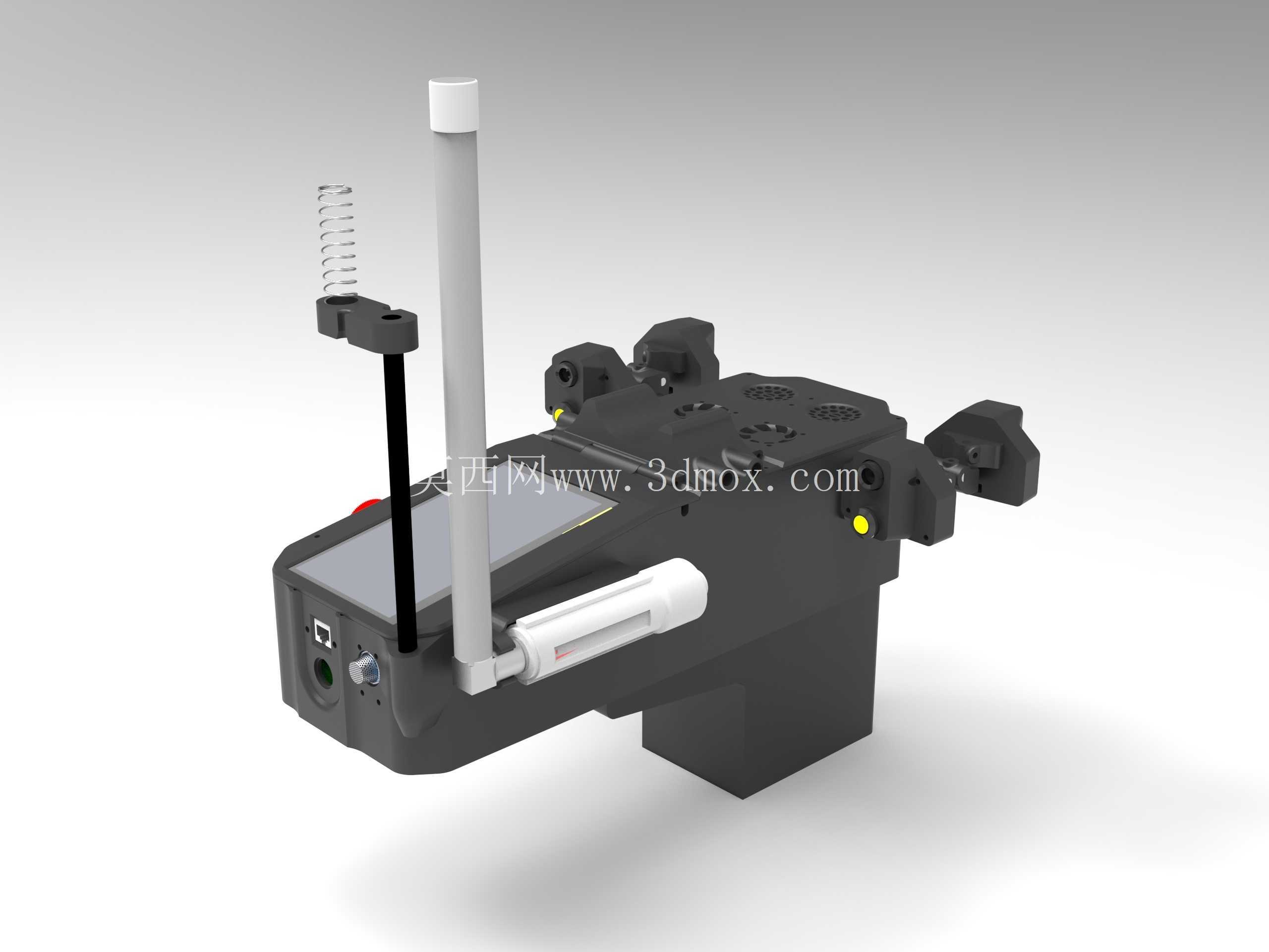

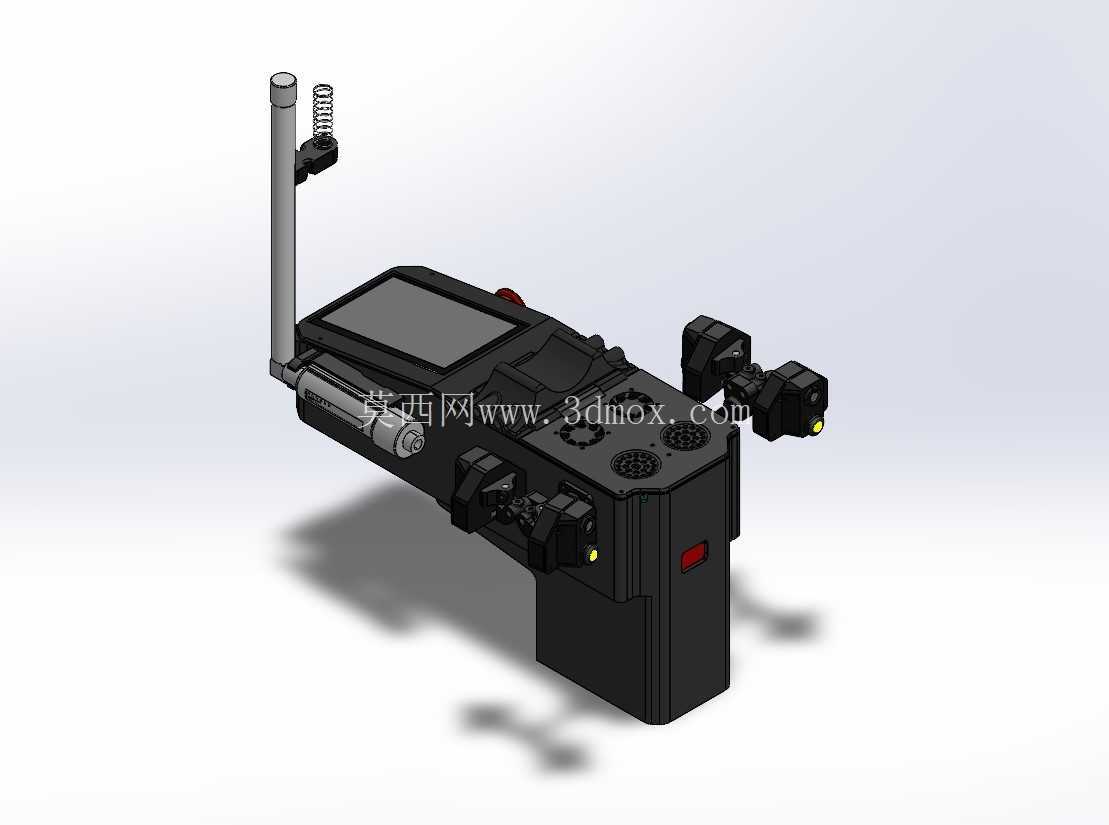

　　这款电子设备外壳的设计，最初是面向小型移动侦测类通讯终端的集成防护需求，在户外巡检、厂区安防点位临时布控、复杂地形勘探作业场景中，这类终端往往需要同时搭载信号收发模块、数据采集单元、供电组件，还要兼顾外接拓展配件的安装兼容性，外壳作为所有内部元件的承载与防护载体，每一处结构都要匹配实际作业中的磕碰、淋溅、拆装维护需求。从结构布局来看，外壳主体采用下沉式腔体设计，核心元件安装区域做了加厚筋位补强，腔体边缘预留0.8mm的密封胶条安装槽，可适配IP54级别的防尘防泼溅要求，避免户外作业时扬尘、零星雨滴侵入内部造成电路故障。侧面的接口区域做了内凹式防护设计，电源接口、数据传输接口、信号调试端口全部藏于内凹腔体内，闲置时可搭配配套的橡胶堵头封堵，既不会额外增加整机的横向尺寸，也能避免外接线缆插拔时接口直接受侧向冲击力导致焊盘脱落。顶部的天线安装位做了双固定结构，直立式长天线采用金属衬套预埋的方式与壳体连接，相比普通塑料柱直接固定的结构，抗侧向弯折能力提升60%以上，旁边的弹簧式信号增益天线预留了快拆卡槽，可根据作业场景的信号强度需求快速更换不同增益的天线组件，无需拆解整机外壳。

　　侧面的白色手持握柄做了15度的倾角设计，贴合单手握持时的手掌自然弧度，握柄表面预留了防滑纹理的加工余量，不管是注塑量产还是3D打印快速打样，都能直接实现防滑效果，握柄内部是中空走线腔，可容纳外接拓展模块的连接线，避免线缆外露勾挂到现场的管线、树枝等障碍物。前端两侧的拓展安装耳采用对称式设计，每个安装耳上预留了两个M3的标准安装孔位，可直接固定补光模块、小型摄像单元、环境传感器等外接配件，安装耳与主体壳体的连接位置做了三角加强筋，能承受1.5kg以内的外接配件负载而不发生断裂。壳体底部的安装基座做了标准化的快装接口，可兼容市面上常见的三脚架、移动载具固定支架、机械臂末端安装法兰，不需要额外加工转接件就能完成设备的快速部署。

　　从设计思路上，这款外壳没有追求过度的曲面造型，所有外表面的拔模角度统一设置为1.5度，既满足注塑量产的脱模要求，也能降低3D打印时的支撑材料用量，打印完成后仅需简单去除少量支撑就能进行组装。内部的安装柱全部采用铜螺母预埋的设计，相比自攻螺丝直接锁塑料柱的结构，反复拆装维护时不会出现滑牙问题，可满足至少20次以上的重复拆装需求。壳体的壁厚根据不同区域的受力情况做了差异化设计，主体受力区域壁厚2.5mm，非受力的盖板区域壁厚2mm，既保证整体结构强度，也能尽可能控制整机重量，单壳体净重控制在180g以内，搭配内部元件后整机重量不超过500g，长时间手持作业也不会产生明显的负重感。

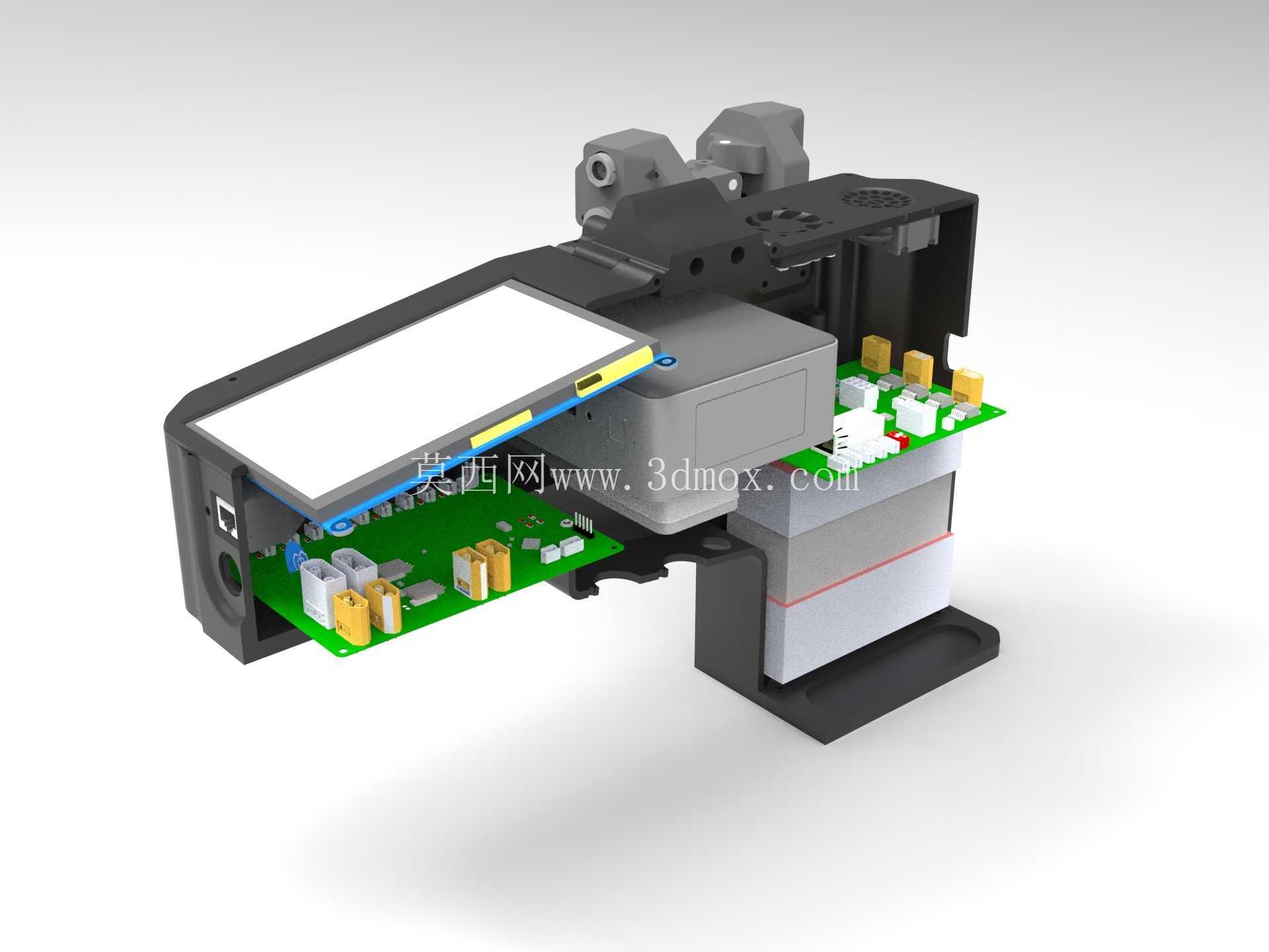

　　在安装边界上，外壳的整体长宽高尺寸控制在180mm120mm160mm范围内，其中天线伸出部分的高度为120mm，属于可拆结构，收纳时拆下天线可将整机高度压缩到90mm以内，方便放入标准的工具收纳包中携带。腔体内部的可用安装空间为150mm90mm60mm，可容纳常规的树莓派主控板、小型锂电池组、信号传输模块等标准电子元件，内部筋位的布局避开了常见元件的发热区域，在壳体对应发热元件的位置预留了散热格栅开孔，开孔处做了45度的斜角防水设计，空气可正常流通实现散热，同时雨滴不会直接溅入腔体内部。外壳的边角全部做了R5的圆角过渡，既避免尖锐边角在作业时划伤操作人员，也能在设备意外跌落时分散冲击力，降低壳体开裂的概率。针对不同的加工工艺，这款外壳的结构同时适配注塑量产与FDM3D打印，做3D打印时所有的孔位都预留了0.2mm的打印余量，打印完成后不需要二次扩孔就能直接安装标准螺丝；做注塑量产时，所有的筋位厚度都控制在主体壁厚的60%，避免注塑时出现缩痕、翘曲等工艺缺陷。
