4mm孔径银色刚性电机联轴器结构设计

在小型自动化传动机构、桌面级实验设备、微型伺服传动单元的搭建场景中，这类小规格刚性联轴器是解决电机轴与从动轴同轴传动的核心连接件，尤其适配轴径4mm的微型电机输出端，常见于小型送料机构、精密调节模组、桌面型3D打印进给单元、小型检测设备的动力传递环节。从实际使用需求出发，这类联轴器的核心作用是补偿两轴安装时存在的微小径向、角向偏差，同时保证传动过程中无回转间隙，避免动力传递过程中出现丢转、传动滞后的问题，相比柔性联轴器，刚性结构的扭矩传递效率更高，在小扭矩高转速的微型传动场景中，动力损耗可以控制在极低水平。

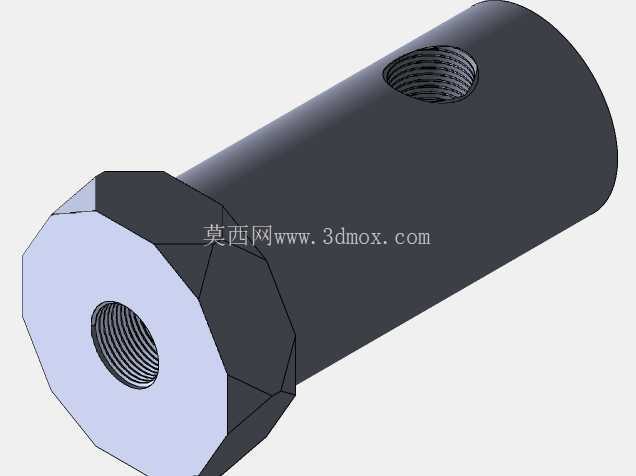

从结构设计逻辑来看，这款联轴器采用一体式圆柱主体搭配端部十二角拧动结构，主体侧面开设径向顶丝孔，端部与轴孔同轴设置内螺纹段，这种结构组合完全适配小空间内的快速安装需求：端部的多角结构可以用标准开口扳手或者套筒直接夹持，在安装空间狭窄、无法使用整周扳手的设备内部，不需要太大的操作角度就能完成联轴器的锁紧固定，相比传统外六角结构，十二角的受力面更多，拧动时不容易出现打滑刮花的问题，长期拆装维护也不会因为棱角磨损导致无法拆卸。侧面的径向顶丝孔采用标准内螺纹设计，安装时将电机轴插入轴孔到位后，拧紧顶丝即可实现轴与联轴器的径向固定，顶丝的尖端可以直接抵在电机轴的预加工平面上，避免传动过程中联轴器与轴出现相对滑动，保证传动精度。端部的内螺纹段则可以直接对接带外螺纹的从动调节杆，不需要额外加装转接套，在直线往复调节的传动场景中，这种直连结构可以大幅缩减传动链的长度，减少装配累积误差。

从安装边界尺寸来看，这款联轴器的主体外径控制在适配4mm轴径的合理区间，整体长度满足顶丝锁紧与螺纹连接的双重安装需求，不会因为尺寸过长导致传动端悬臂过长引发轴系振动，也不会因为尺寸过短导致轴孔配合长度不足、连接刚性不够。轴孔的内径公差按照过渡配合设计，既可以保证4mm直径的电机轴能够顺利插入，不会出现装配卡滞，也不会因为间隙过大导致传动时出现偏心晃动。主体外圆的同轴度、轴孔与端面的垂直度都按照精密传动件的公差要求设计，安装后高速运转时的动平衡表现稳定，在每分钟数千转的工况下不会出现明显的径向跳动，避免因为联轴器偏心导致电机轴承额外受力，延长电机的使用寿命。

材质选用银色金属材质，具备足够的结构强度与刚性，在额定传递扭矩范围内不会出现形变，表面做了防锈处理，在常规车间环境或者实验室环境下长期使用不会出现锈蚀卡滞的问题。实际选型时需要注意，这类刚性联轴器对两轴的同轴度要求比柔性联轴器更高，安装时需要尽量调整电机轴与从动轴的同轴度，偏差过大时会增加轴系的附加载荷，长期运行可能导致轴或者轴承磨损；顶丝锁紧时需要控制拧紧力矩，力矩过大会导致顶丝断裂或者轴表面压痕过深，后续拆卸困难，力矩过小则会出现传动打滑。在小型传动机构的设计中，这类小规格联轴器往往是容易被忽略的细节部件，但它的连接可靠性直接影响整个传动单元的运行精度与稳定性，合理的结构设计、精准的公差控制、适配安装场景的外形设计，能够大幅降低设备后期的维护成本，减少传动故障的发生概率。
