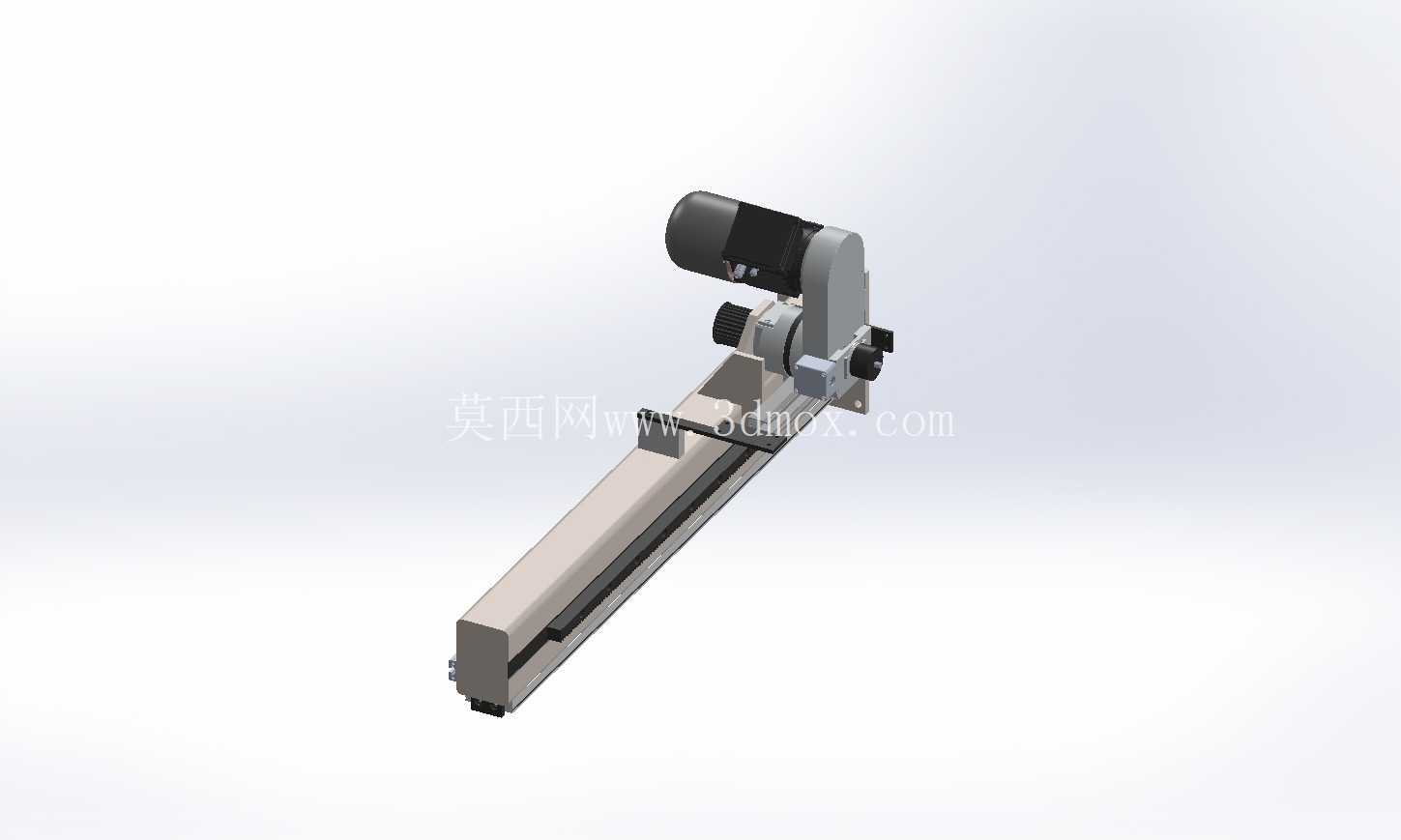

X轴顶部进入式机器人配套C型卡环结构

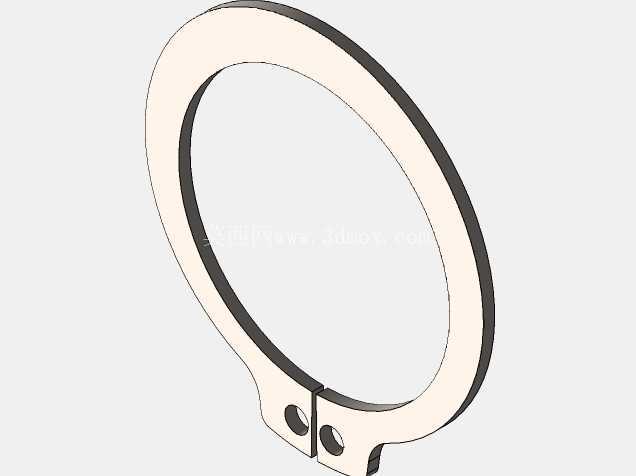

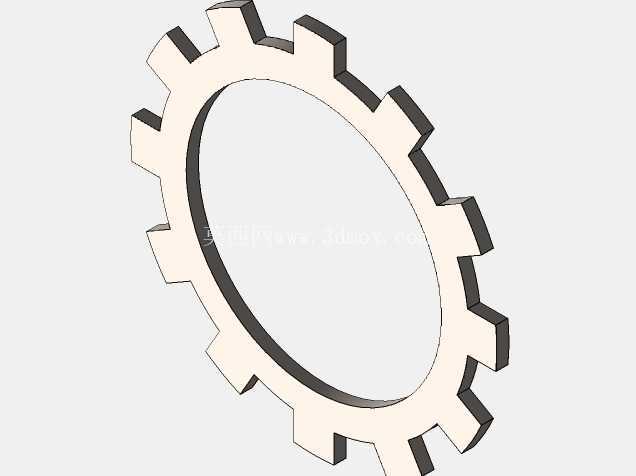

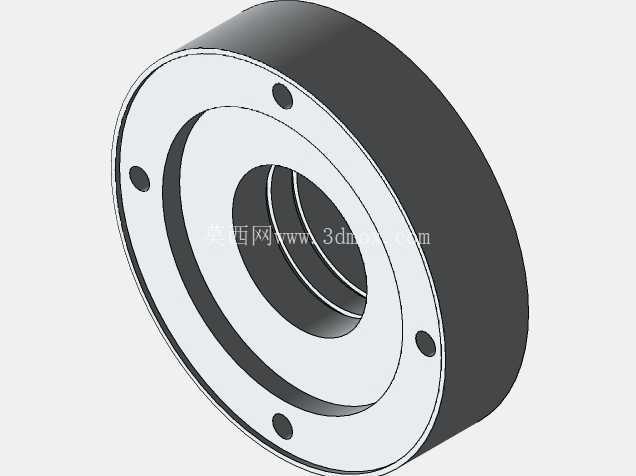

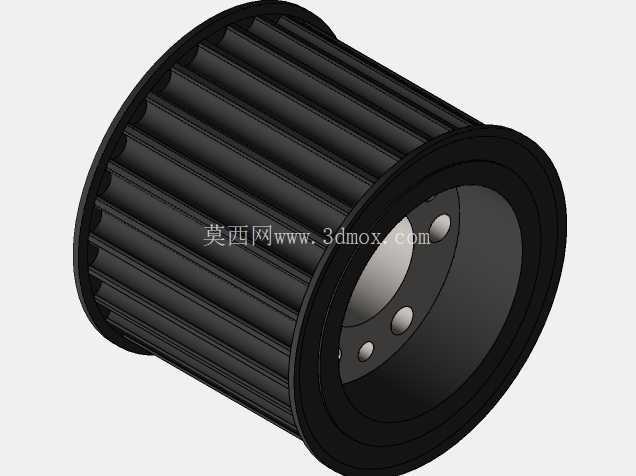

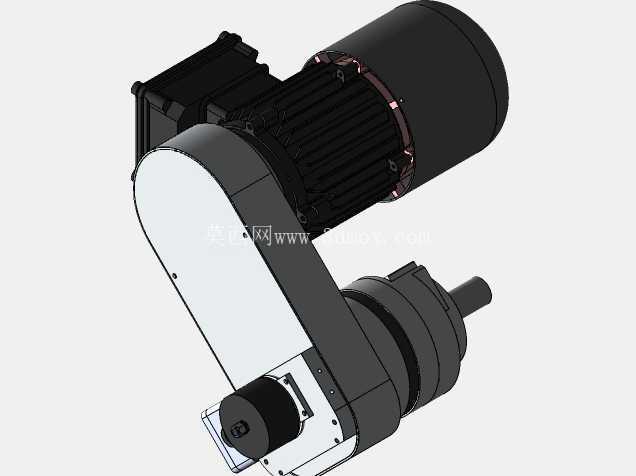

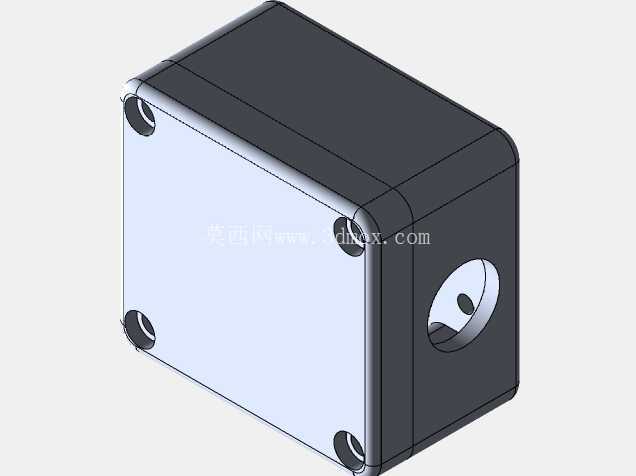

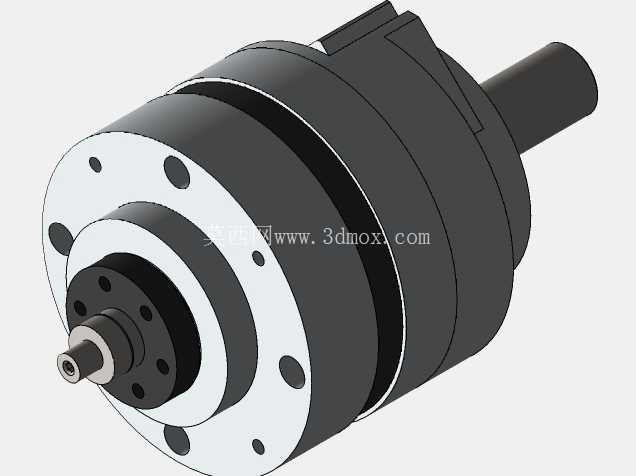

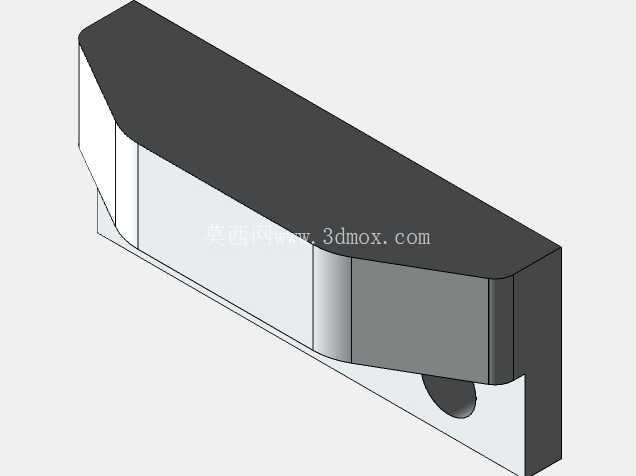

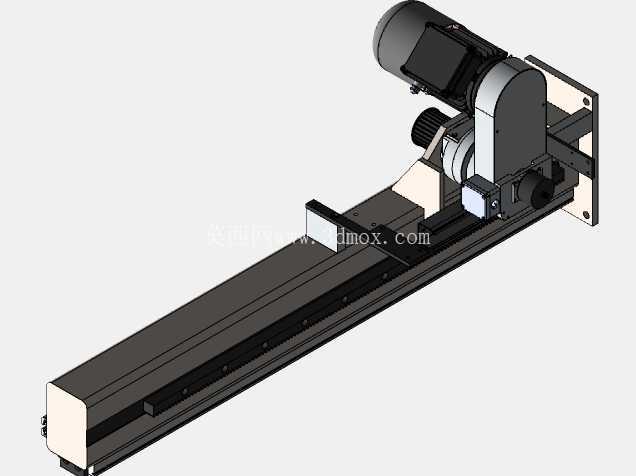

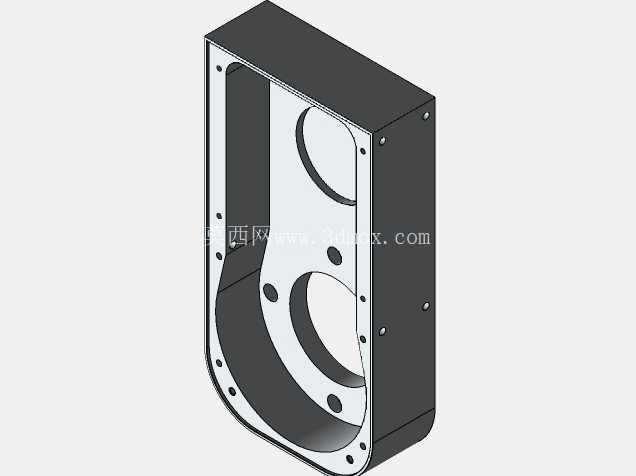

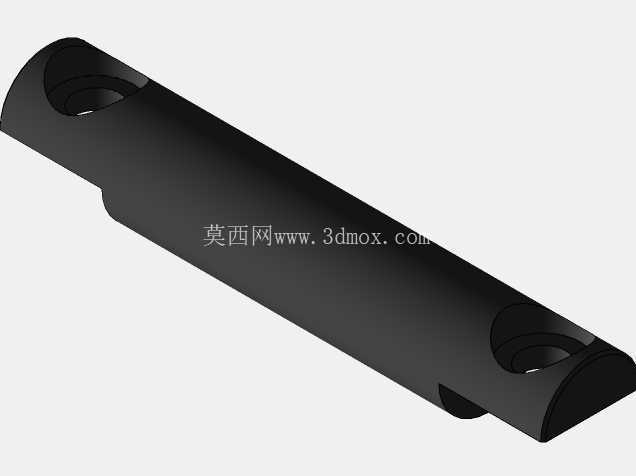

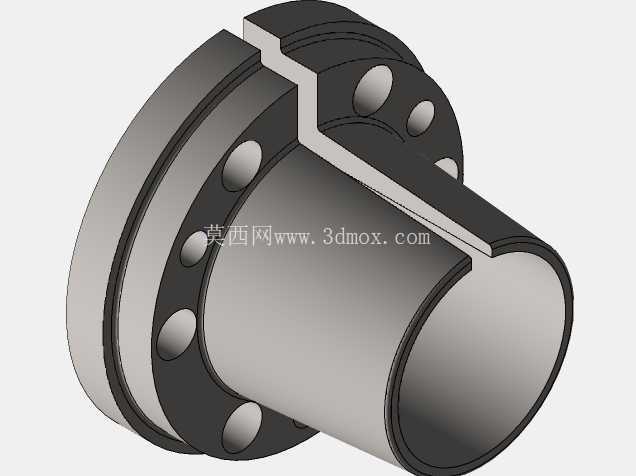

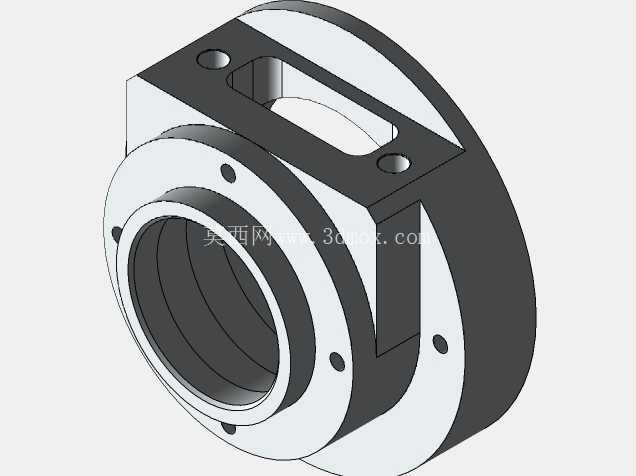

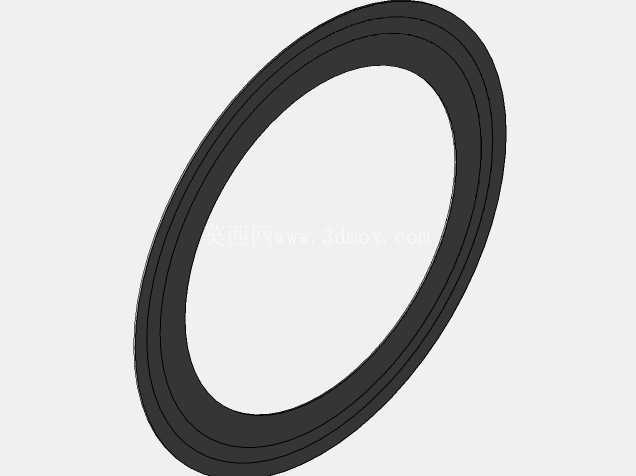

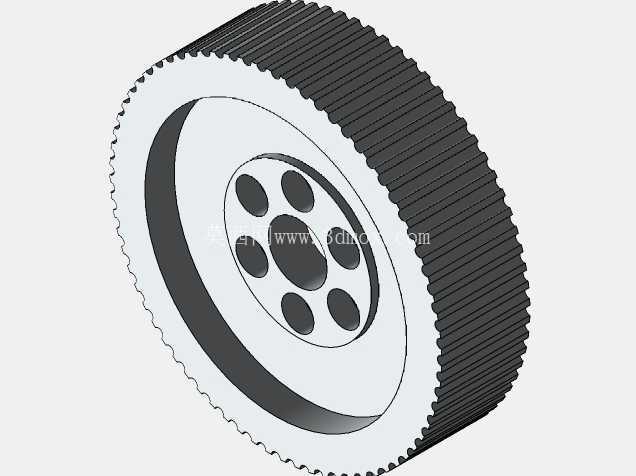

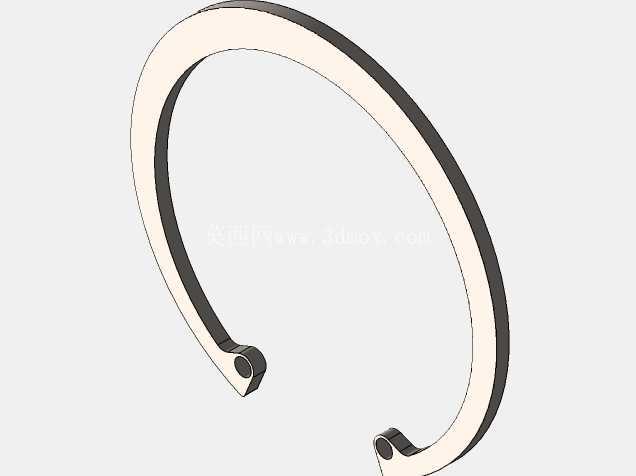

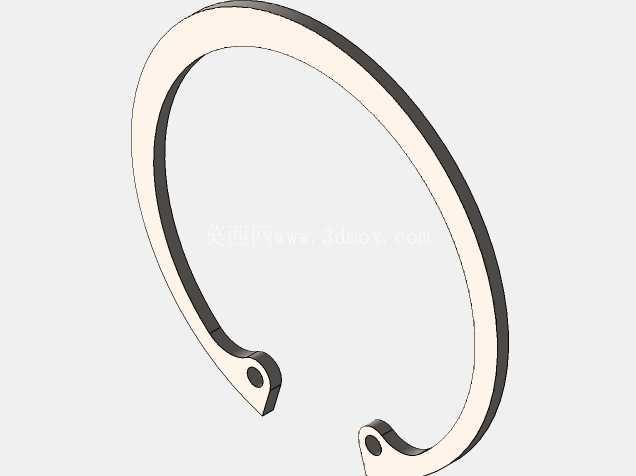

　　这款C型开口弹性卡环，是为X轴顶部进入式工业机器人的直线运动轴系配套设计的轴端限位零件，在自动化产线的桁架机械手、上下料机器人的X轴传动结构中应用十分广泛，主要承担轴系零件的轴向限位作用，避免轴上安装的直线轴承、同步带轮、滑块等运动部件在高速往复运动中出现轴向窜动，保障X轴的重复定位精度与运行稳定性。从实际应用场景来看，这类卡环多用于安装空间紧凑、轴端无法加工螺纹或加装端盖的轴系结构中，尤其是X轴采用顶部进入式安装布局的机器人，轴系装配时需要从机架上方完成所有传动部件的套装，传统的轴端压板、圆螺母锁紧方式会占用过多上部安装空间，干涉末端执行器的运动路径，而这种开口式C型卡环可以直接卡入轴上预设的环槽内，不需要额外的锁紧操作空间，完美适配这类紧凑布局的轴系装配需求。

　　在功能特性上，该卡环采用弹性开口设计，两个端部带有便于卡钳夹持的小孔，装配时使用专用的轴用卡簧钳插入两个端孔，撑开卡环开口即可顺利套入轴上的环槽，撤去外力后卡环依靠自身弹性回缩，牢牢卡嵌在环槽内，卡环的外沿直径略大于轴上配套零件的内孔直径，能够对轴上的传动件、支撑件形成可靠的轴向阻挡，可承受一定的轴向冲击载荷，适配机器人X轴高速启停、往复运动时产生的轴向冲击力。

　　设计过程中，首先需要匹配对应X轴的轴径尺寸，确定卡环的公称直径与环槽的配合公差，卡环的开口尺寸需要满足装配时的撑开量要求，既要保证撑开后能顺利套入轴径，又要避免撑开量过大导致卡环发生塑性变形失去弹性；卡环的截面厚度需要结合环槽的深度进行匹配，确保卡环装入环槽后，高出轴面的高度能够满足限位要求，同时不会与相邻零件的倒角、圆角发生干涉；两个端部的夹持小孔位置与直径需要适配标准卡簧钳的钳头尺寸，方便现场装配与后期维护拆卸。

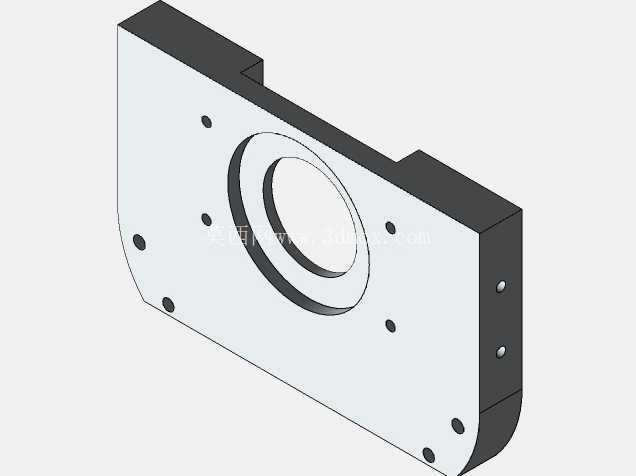

　　从安装边界来看，卡环装入环槽后，其外圆的最大轮廓需要控制在相邻运动部件的内孔避让范围内，避免X轴运动过程中卡环与周边的机架护板、拖链支架等固定部件发生刮擦；卡环的两个端部弯折角度经过优化，装配后不会突出卡环的主体平面，避免与轴上零件的端面发生点接触导致应力集中；环槽的加工尺寸需要与卡环的公差带匹配，槽宽略大于卡环厚度，槽底直径与卡环的内径尺寸形成配合，确保卡环装入后不会在槽内出现径向晃动。在实际选型应用中，这类卡环需要根据X轴的轴向载荷大小选择对应的材料与热处理工艺，常规工况下采用弹簧钢冲压成型后经过淬火回火热处理，保证足够的弹性与耐磨性，在有腐蚀环境的应用场景中还可以选择不锈钢材质，适配洁净车间、腐蚀环境下的机器人应用需求。卡环的开口方向在装配时也需要结合轴系的旋转方向进行调整，避免轴系转动时离心力导致卡环开口端脱出环槽，对于高速运动的X轴结构，还可以在卡环外侧加装辅助挡圈，进一步提升限位的可靠性。
