适配红米Note9Pro的立式桌面手机支撑座

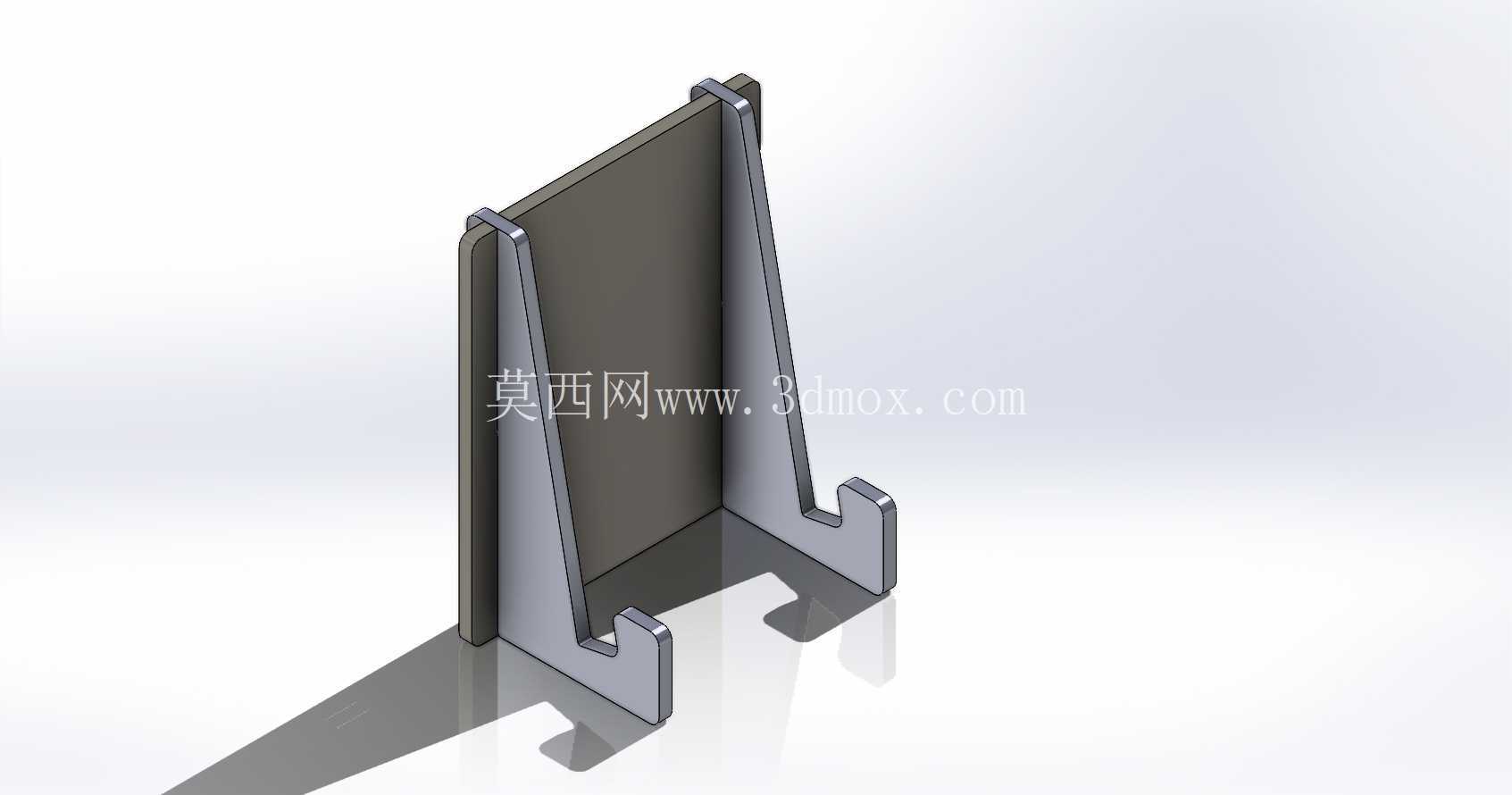

　　日常桌面场景中，手机横放或斜靠容易滑落，尤其是在需要边看教程边操作建模软件、查看设备参数文档、跟进加工进度消息的时候，没有合适的支撑件会频繁打断工作节奏，这款立式手机支撑结构就是针对这类桌面使用痛点做的定向设计。从实际使用场景出发，结构设计优先考虑了放置稳定性，底部采用两个对称分布的L型托脚，托脚的承托面做了微向内收的倾斜角度，当手机竖向放置时，机身重量会顺着倾斜面传递到托脚的水平支撑段，不会出现向前滑脱的问题；后侧的竖向挡边和托脚为一体式结构，整体没有额外的活动铰接部件，避免了长期使用后铰接位松动导致的支撑角度偏移问题，也减少了装配工序带来的尺寸误差累积。

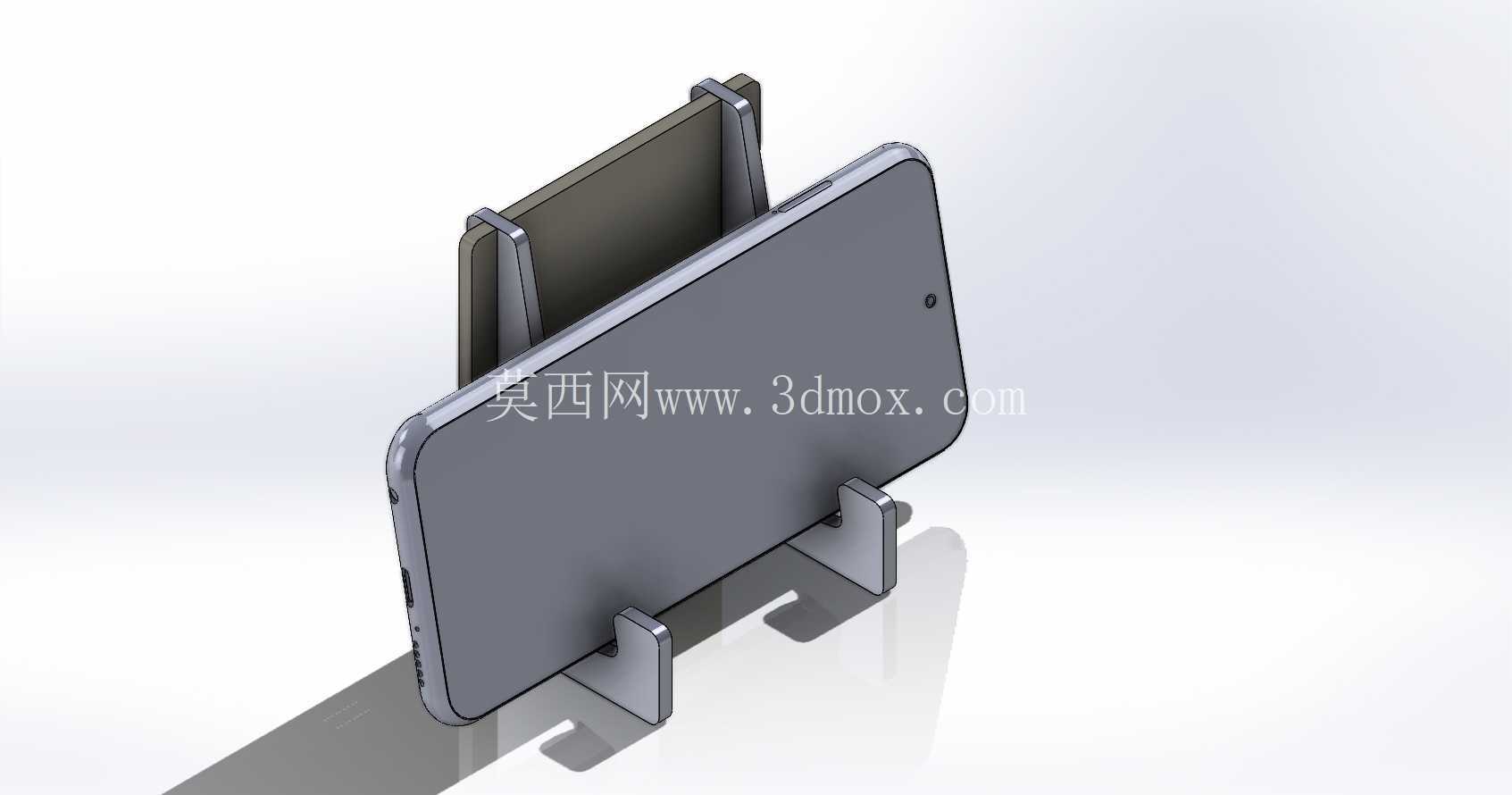

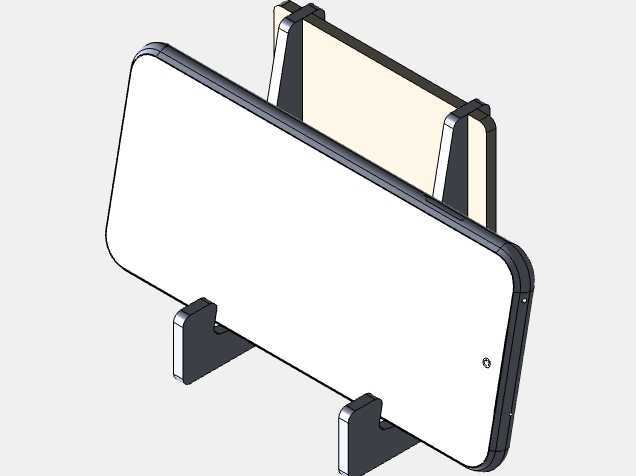

　　设计过程中针对红米Note9Pro的机身尺寸做了适配校核，托脚之间的预留间距刚好匹配该机型的机身宽度，托脚的水平承托段长度控制在8mm，既不会因为承托长度过短导致机身放置时重心外倾，也不会因为承托段过长遮挡手机底部的充电接口、扬声器开孔，实际放置时充电线可以顺畅插接，不会和支撑结构产生干涉。后侧挡边的高度设置为手机机身高度的三分之一位置，这个高度位置刚好避开手机后置摄像头的凸起区域，不会因为挡边顶到摄像头模组导致机身放置倾斜，同时也能给机身足够的后侧支撑力，即使操作手机屏幕时施加一定的按压力度，机身也不会向后翻倒。结构的整体壁厚做了均匀化处理，所有转角位置都做了R2的圆角过渡，一方面是避免注塑加工时出现壁厚不均导致的缩痕、翘曲问题，另一方面也能消除尖锐边角，日常拿取使用时不会刮划手机边框或者桌面。安装边界方面，整个支撑结构的底部投影尺寸控制在100mm*60mm范围内，不会占用过多桌面空间，不管是放在工位的显示器旁、机床操作侧的置物台，还是家用书桌的边角位置，都能稳定放置，底部可以粘贴防滑硅胶垫，进一步提升和光滑桌面之间的摩擦力，即使桌面有轻微振动也不会出现滑移。

　　从功能特性来看，这款支撑结构除了适配红米Note9Pro竖向放置使用，也可以兼容同尺寸段、厚度在8-10mm之间的其他直板手机，托脚和后侧挡边之间预留的12mm间隙，能够容纳带常规保护壳的手机，不需要取下保护壳就可以直接放置。结构没有做多余的装饰性设计，所有型面都是为了实现支撑功能服务，后侧挡边的背面做了平面处理，也可以根据使用需求粘贴磁吸贴片，拓展磁吸固定的使用场景，比如固定在金属设备侧壁上临时放置手机。在实际工程应用场景里，这类小型支撑结构除了日常桌面使用，也可以配套在小型设备的操作面板旁，作为设备的附属手机放置位，方便操作人员在调试设备时随时查看手机上的工艺参数文档、通讯消息，不需要额外腾出手持握手机，提升操作的便利性。

　　设计时也考虑了加工工艺的可行性，整个结构采用一体化注塑成型的工艺方案，分型面设置在托脚和后侧挡边的衔接位置，不会在支撑接触面上留下分型线毛刺，不需要后续额外的打磨工序，适合批量生产。结构的受力路径做了针对性优化，当手机放置在托脚上时，载荷会通过托脚直接传递到整个底部平面，不会在结构转角位置产生应力集中，长期使用也不会出现托脚断裂、变形的问题。针对不同的使用环境，结构的材质可以选用ABS或者PC材质，ABS材质成本较低，适合普通民用桌面场景使用，PC材质韧性更好，抗冲击性能更强，适合车间、工业现场这类有轻微磕碰风险的场景使用。整个支撑结构没有可拆分的小零件，不会出现零件脱落丢失的问题，日常维护只需要擦拭表面灰尘即可，不需要额外的保养操作。
