3D打印机改进测试用电子设备外壳结构

项目分类:3D打印机 发布时间:2024-05-24 ID:753867
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构
  • 3D打印机改进测试用电子设备外壳结构

  这款电子设备外壳主要面向桌面级FDM 3D打印机的电控系统迭代测试场景,在桌面级设备改装、自研机型验证环节,这类集成式电控盒是核心的硬件承载载体,能够将主控板、电源模块、散热组件、接线端子等零散电气部件整合为独立单元,避免测试过程中线路杂乱带来的干扰、误触风险,同时也能为后续机型的量产化壳体设计提供结构验证依据。从实际使用场景来看,这类电控盒既可以用于实验室环境下的3D打印机功能迭代测试,也可作为小型定制化3D打印设备的标配电控承载结构,适配单喷头、多喷头等不同构型的桌面级机型电控安装需求。

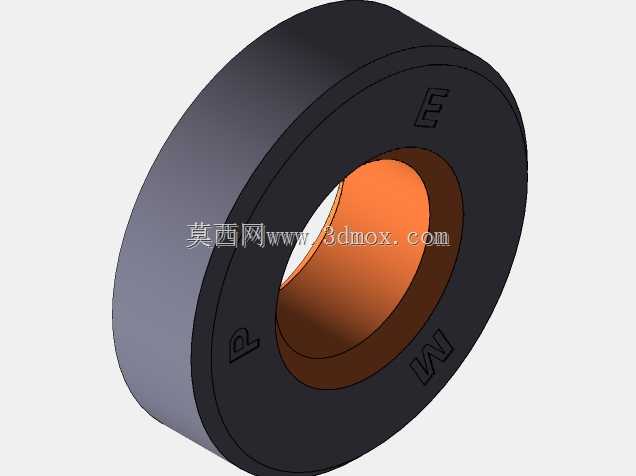

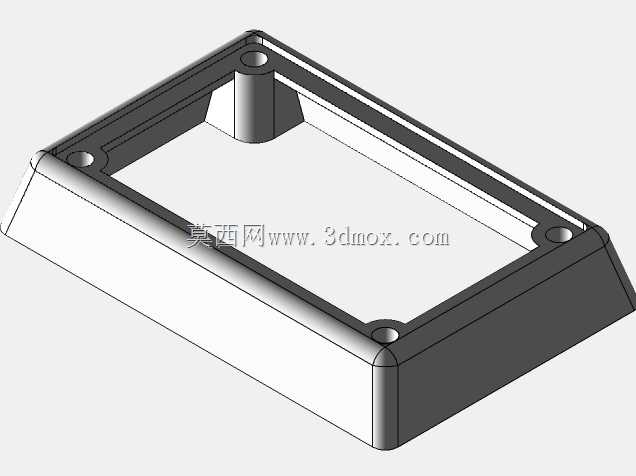

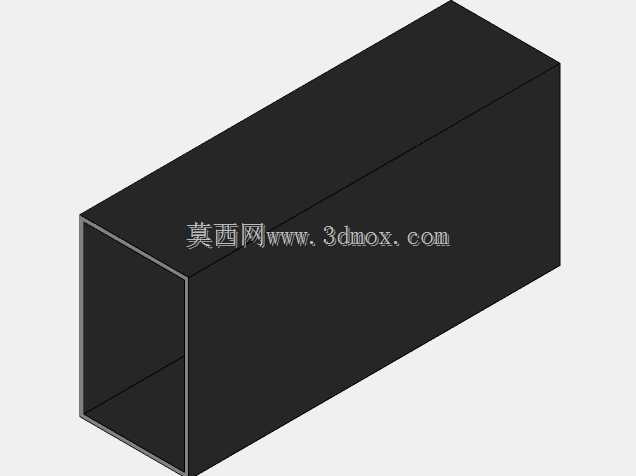

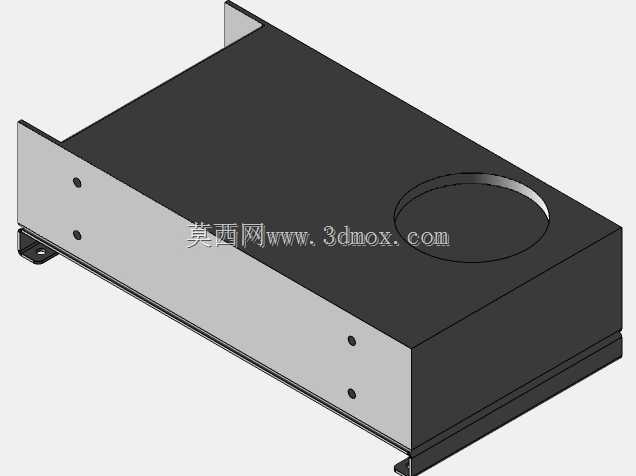

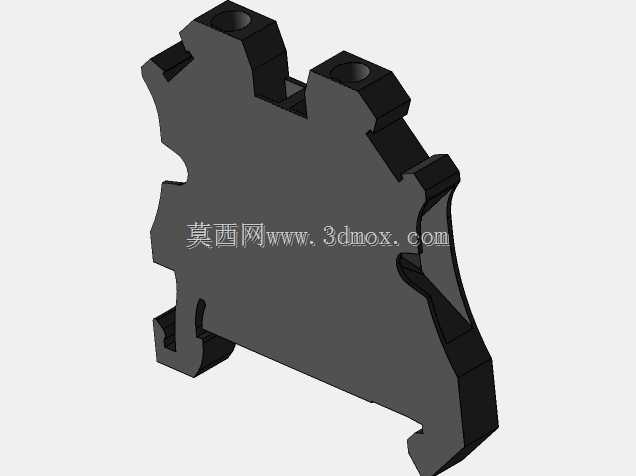

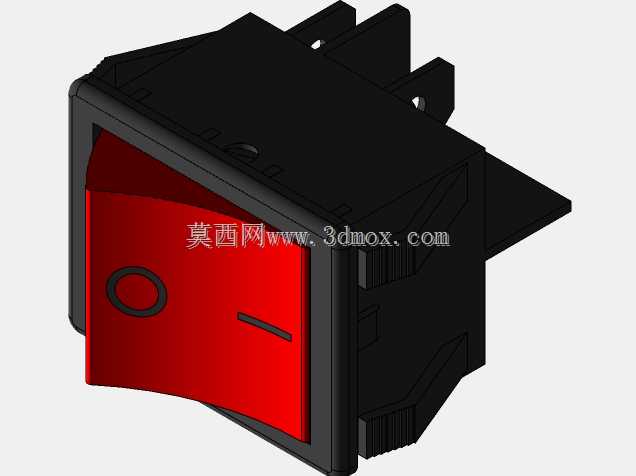

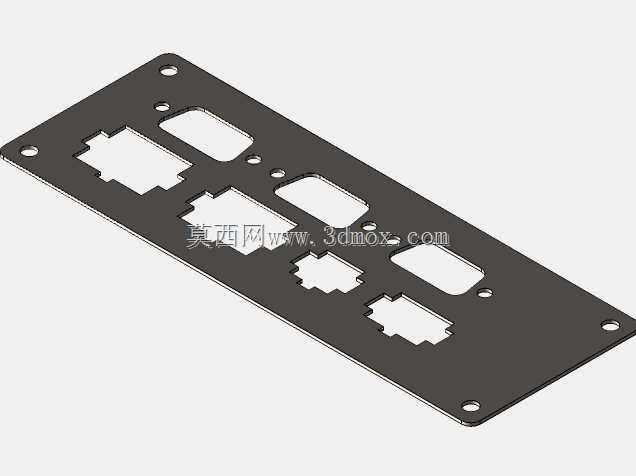

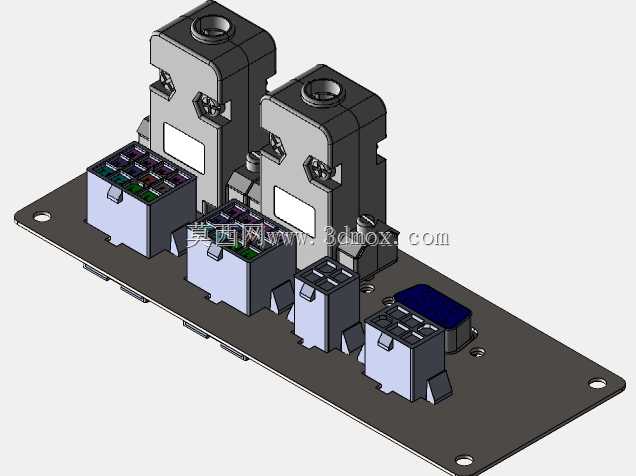

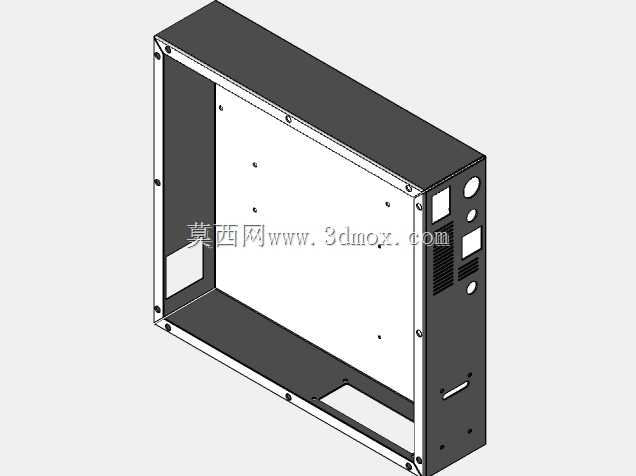

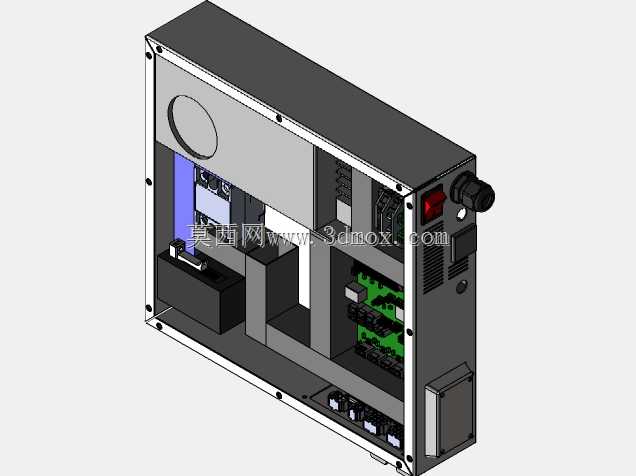

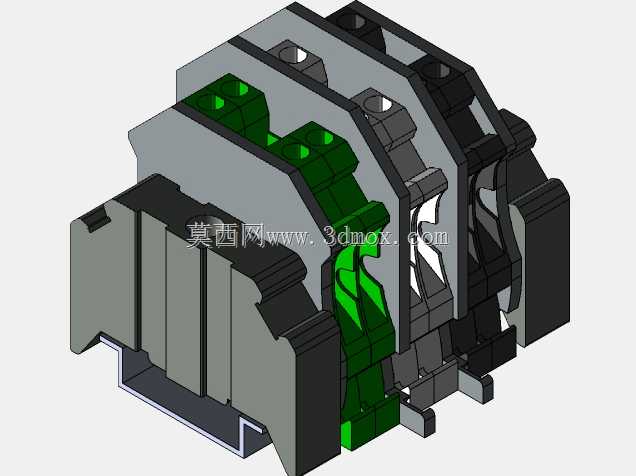

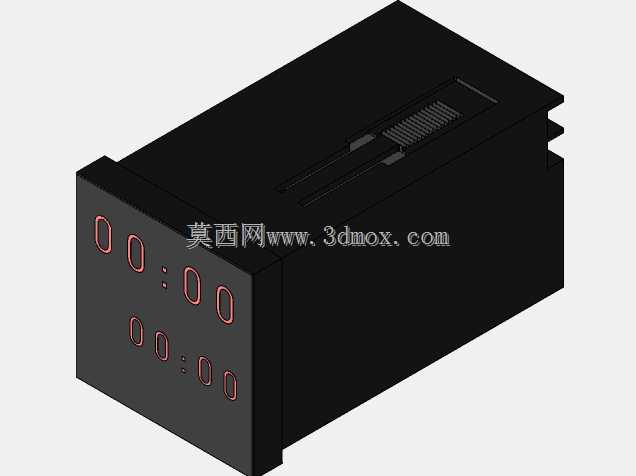

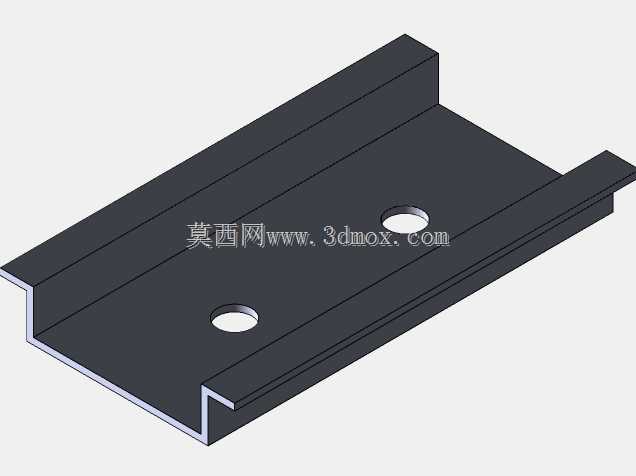

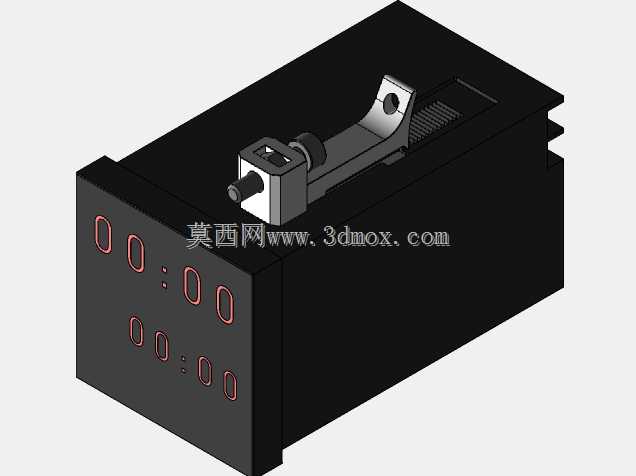

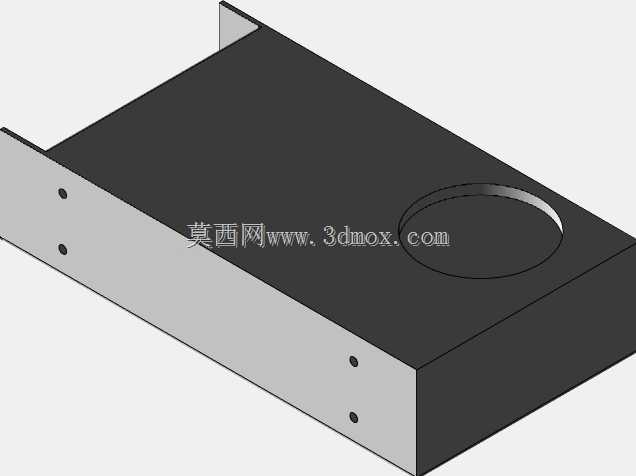

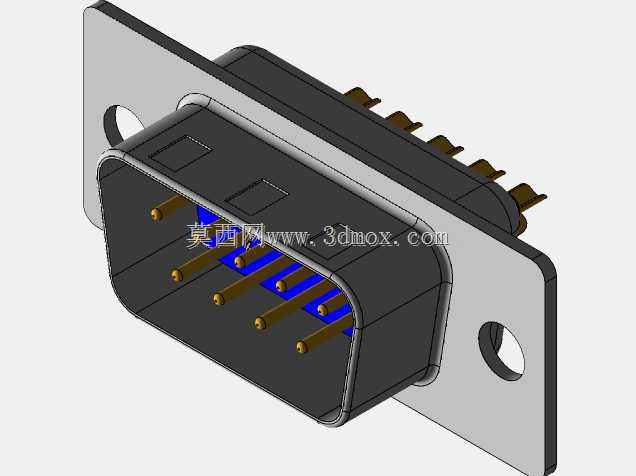

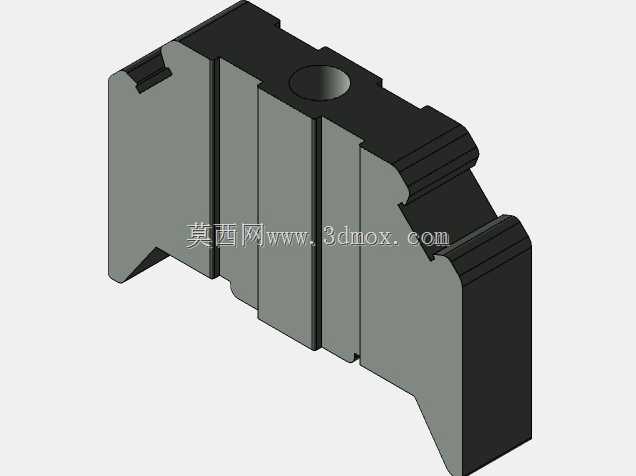

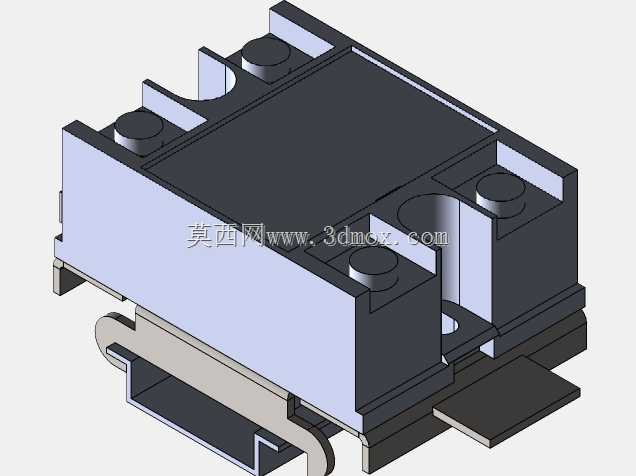

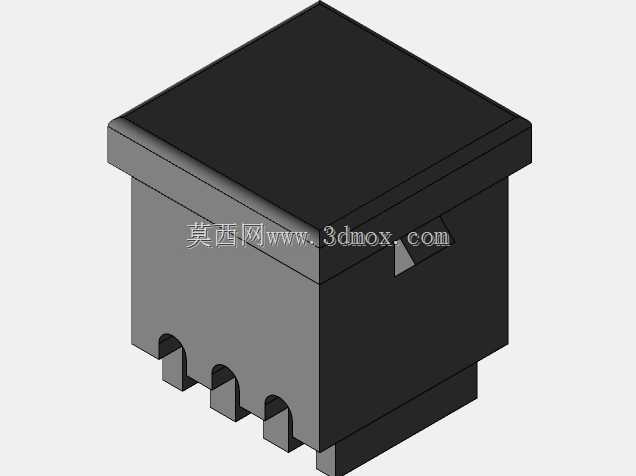

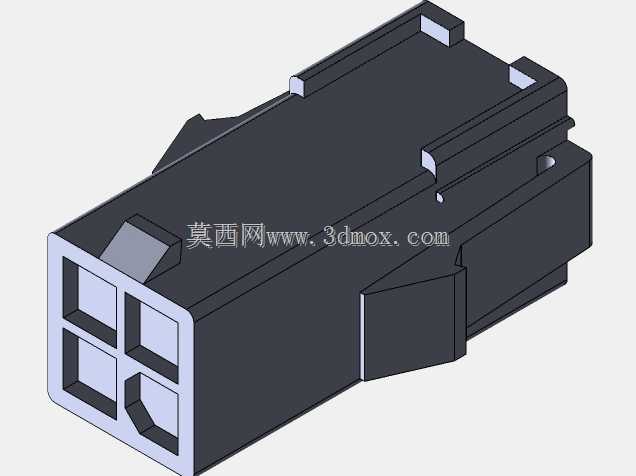

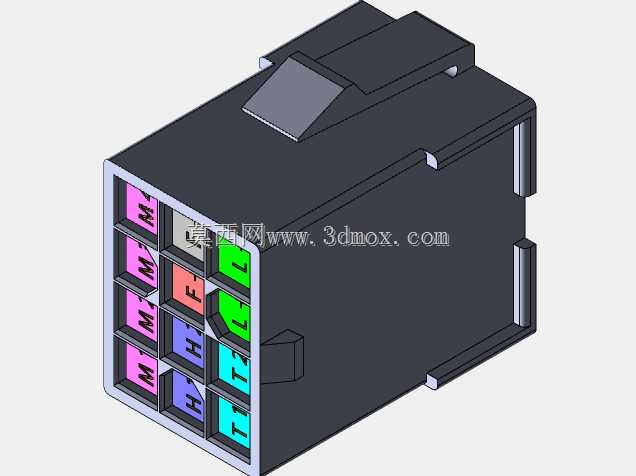

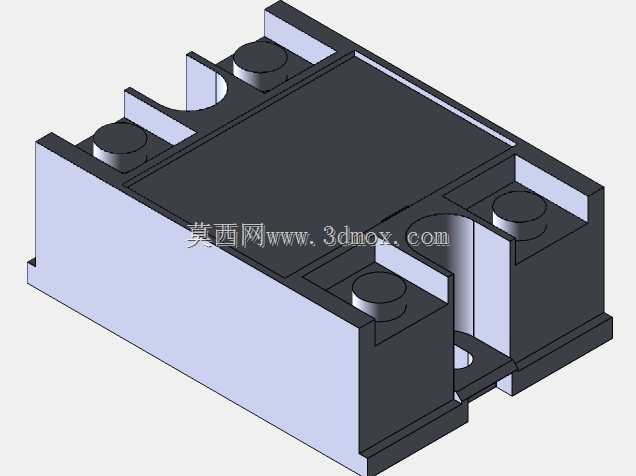

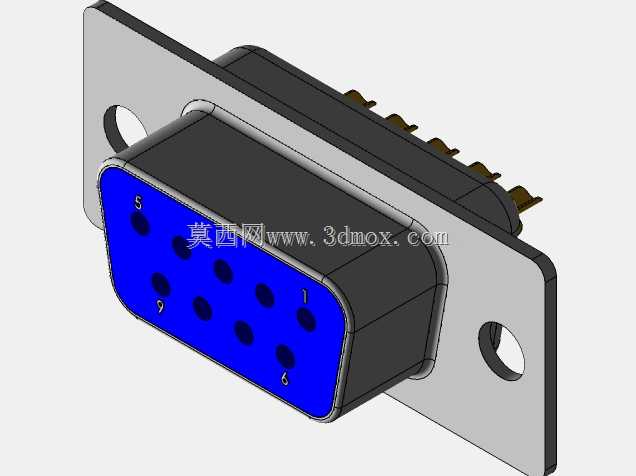

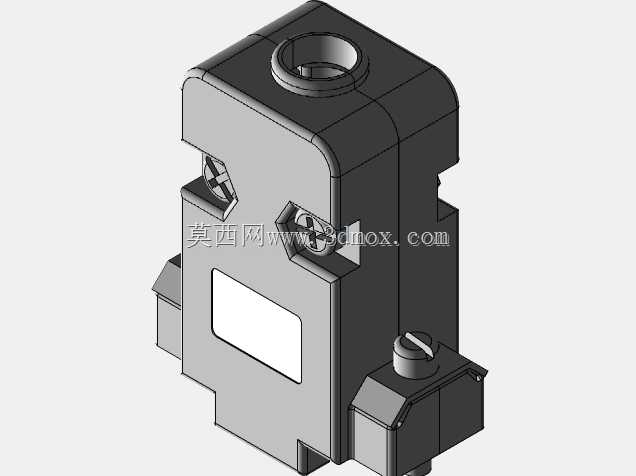

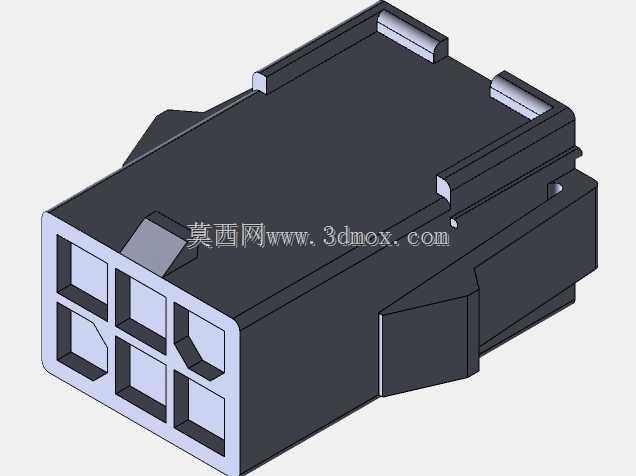

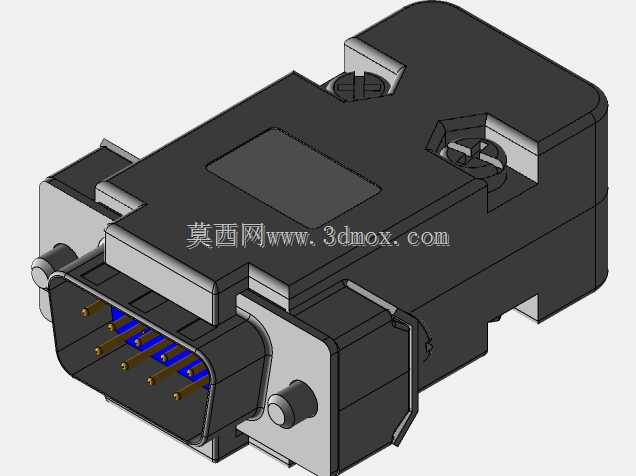

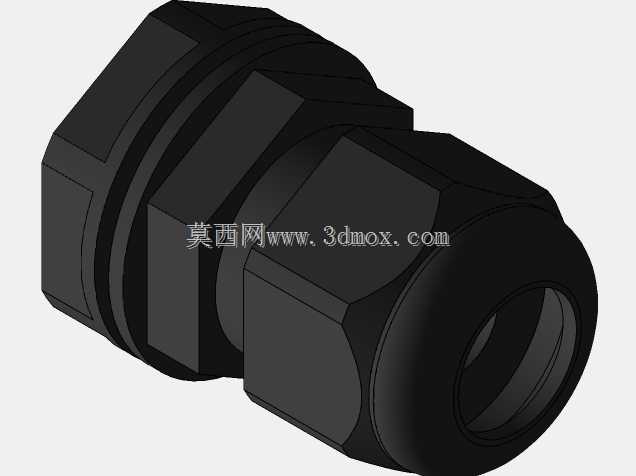

  从功能特性来看,壳体采用侧开敞视的结构设计,一侧预留完整的操作维护开口,日常调试时无需完全拆解壳体即可完成接线调整、固件烧录、部件更换等操作;壳体顶部预留多组端子安装位,可直接固定接线端子排、电源输入接口、信号扩展接口,外部走线可直接通过顶部端子完成连接,避免线路从壳体缝隙穿出带来的密封与防护问题。壳体下部集成独立的散热风道区域,预留了散热鳍片安装位与轴流风机固定孔,可直接适配常见的40mm、60mm规格轴流风机,针对电源模块、驱动板这类高发热部件形成独立散热通道,避免电控系统长时间高负载运行时出现过热保护、元器件寿命衰减的问题。壳体侧面预留了电源开关、电源输入插座、状态指示灯的安装开孔,所有开孔位置均匹配市面通用的标准电气件安装尺寸,无需二次加工即可完成常用配件的装配。

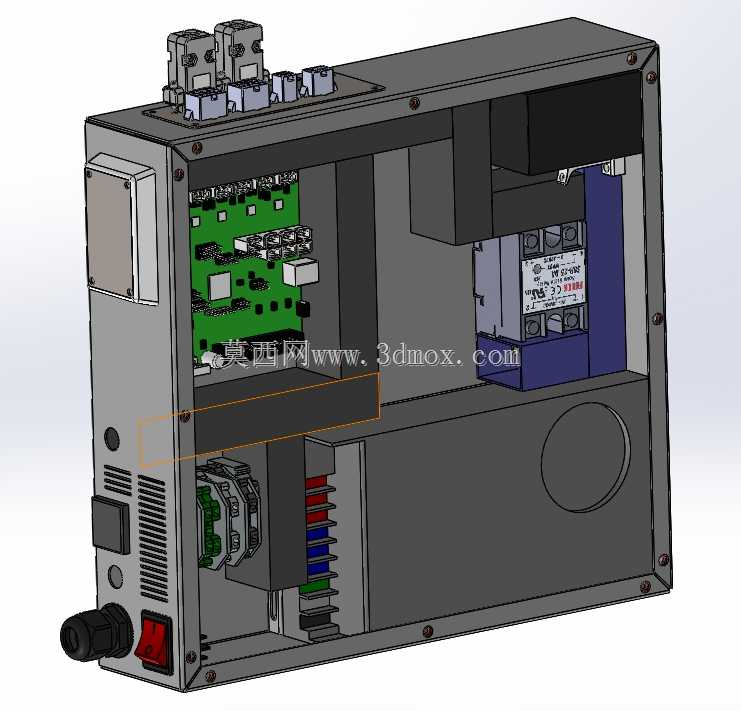

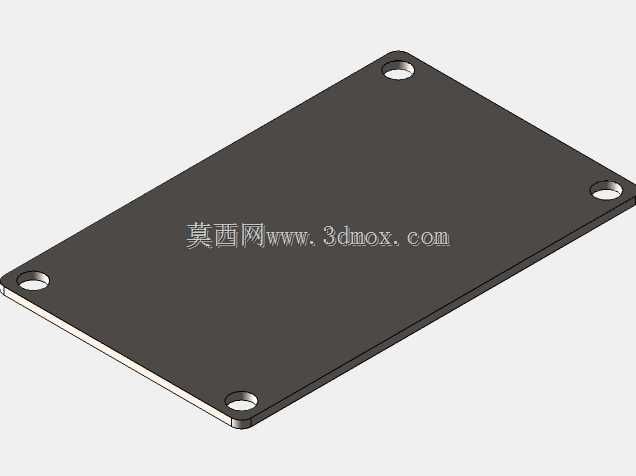

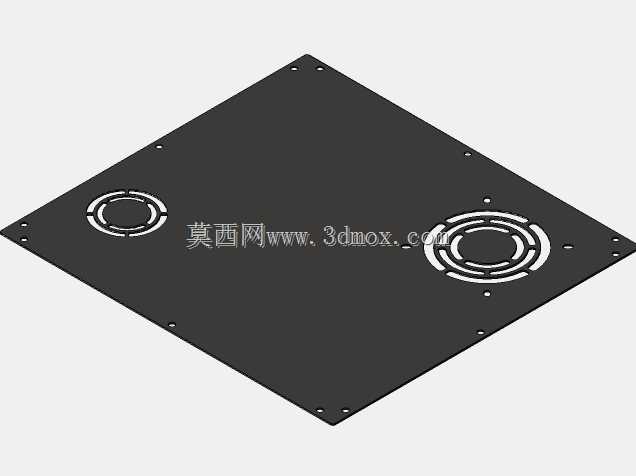

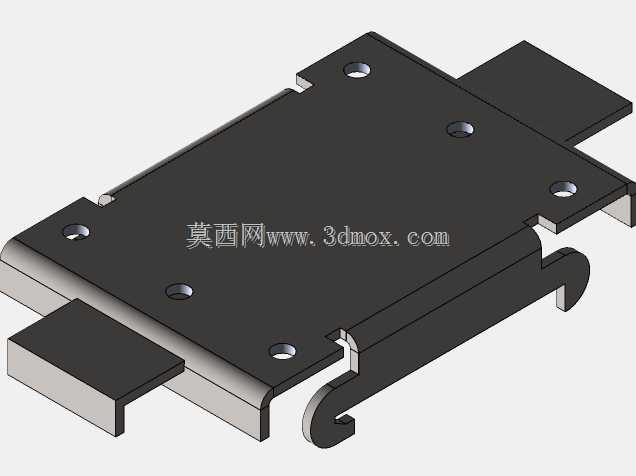

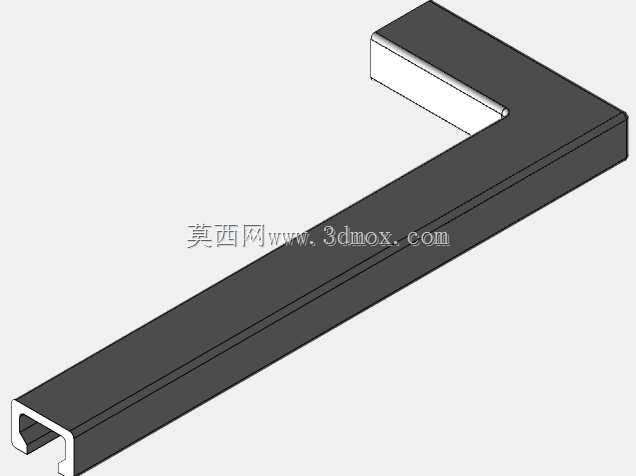

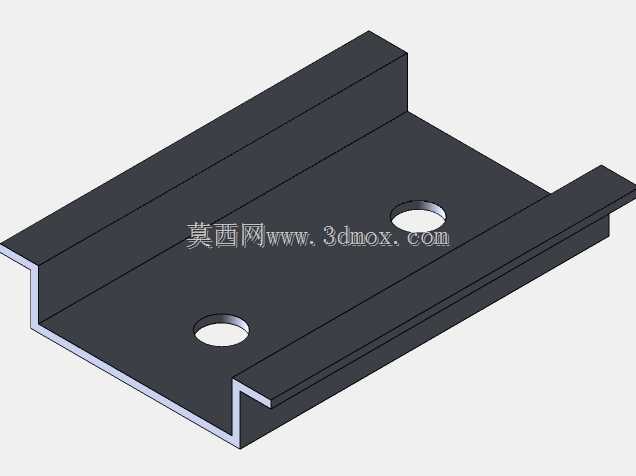

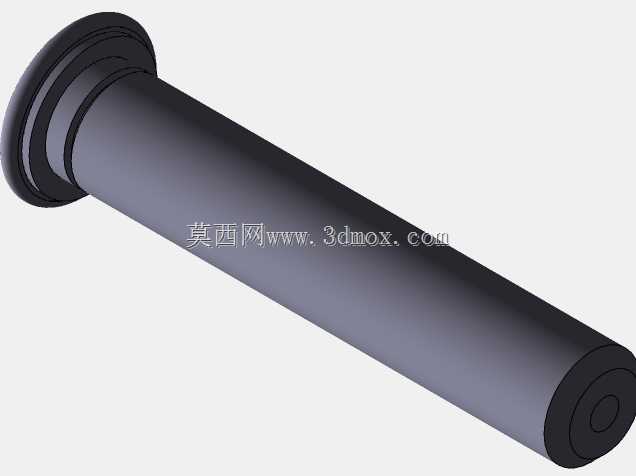

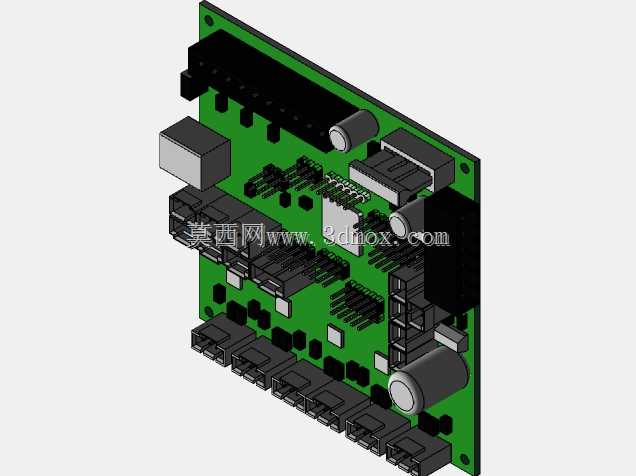

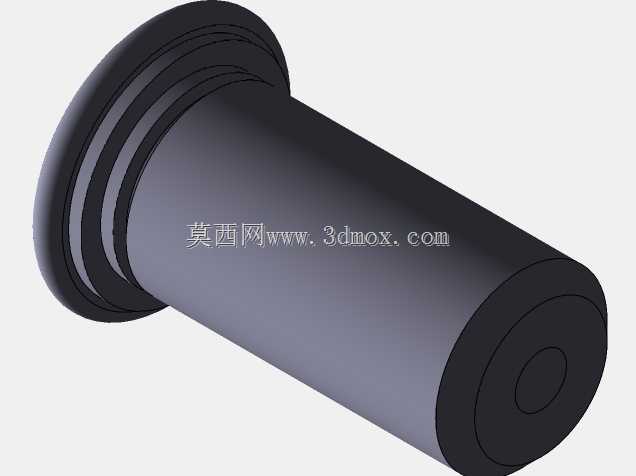

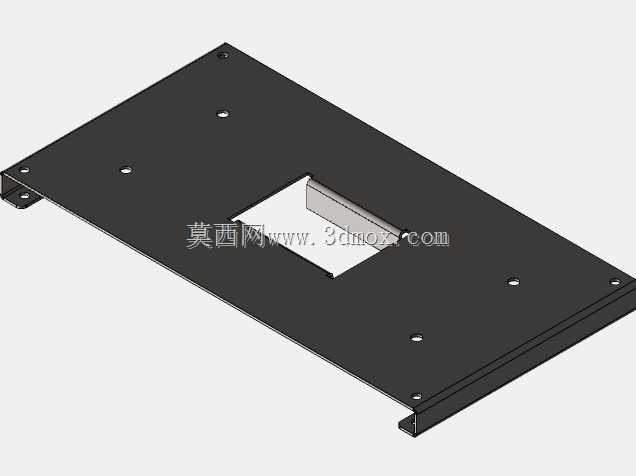

  设计思路上,这款壳体优先考虑了测试场景下的拆装便捷性与部件兼容性,整体采用钣金折弯加螺丝紧固的拼接结构,没有采用复杂的一体注塑或者焊接结构,测试过程中如果需要调整内部安装位尺寸,仅需更换对应折弯板件即可快速完成结构迭代,大幅降低测试阶段的改造成本。内部安装位采用分层布局设计,上层区域预留主控板安装柱,可直接固定常见的开源3D打印机主控板,安装柱高度预留了接插件插拔空间,避免主控板背面焊点与壳体接触造成短路;中层设置隔离挡板,将高压电源区域与低压信号控制区域做物理分隔,减少强电对步进电机驱动、温度传感器信号的电磁干扰,提升设备运行稳定性;下层区域为电源与散热组件安装位,预留了标准开关电源的固定孔位,同时在对应位置开设通风栅格,配合侧面风机形成贯穿式风道,保证热量能够快速排出壳体。

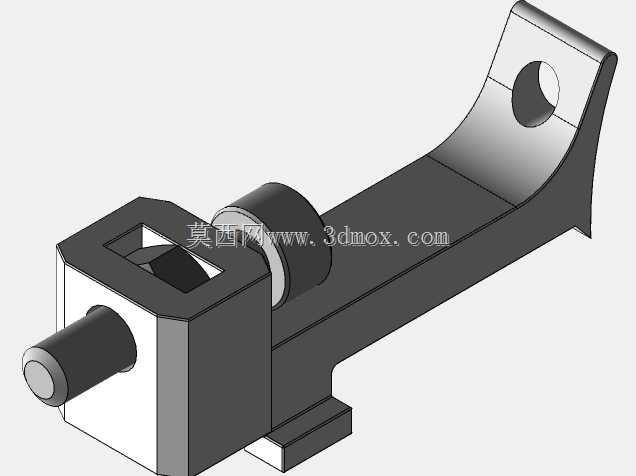

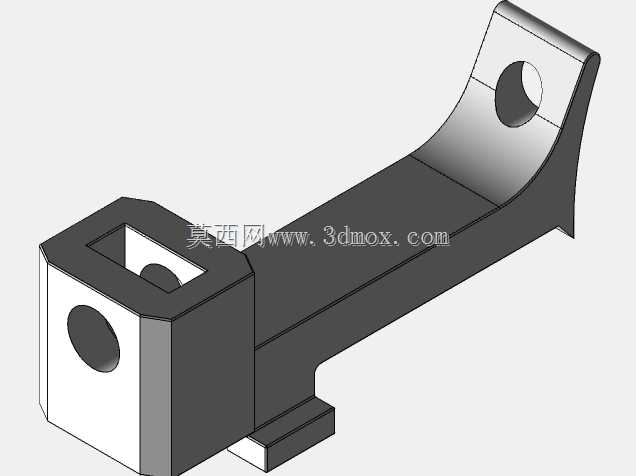

  从安装边界与尺寸适配来看,壳体整体外形为规整长方体结构,边角做圆弧过渡处理,避免安装调试过程中锐边划伤操作人员;壳体背部预留了壁挂安装孔与设备机架固定孔,既可以独立放置在工作台面使用,也可以直接固定在3D打印机的铝型材机架侧面,适配2020、3030等常见规格的铝型材安装尺寸,固定孔位间距符合通用机架安装标准,无需额外制作转接件即可完成装配。内部安装空间做了冗余设计,除了容纳标准的主控板、24V开关电源、步进驱动器之外,还预留了扩展模块安装空间,可加装自动调平模块、无线传输模块、断料检测模块等扩展配件,满足不同测试场景下的功能扩展需求。壳体的接口开孔位置均做了翻边处理,既可以提升开孔处的结构强度,也能避免穿线时线材绝缘层被锐边割破造成短路风险;所有板件的拼接处均设计了定位折边,装配时可通过折边快速定位板件位置,降低装配难度,提升装配精度。在实际测试应用中,这类集成式电控盒能够大幅缩短3D打印机电控系统的搭建周期,将原本零散布置的电气部件整合为独立模块,既方便测试过程中的故障排查,也能为后续整机的结构布局优化提供参考,在桌面级3D打印机的自研、改装、迭代场景中具备很强的实用价值。
