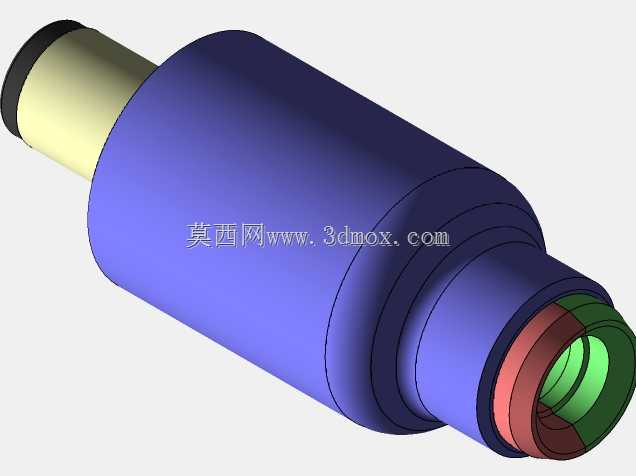

戴尔G5笔记本电源桶插头替换外壳结构

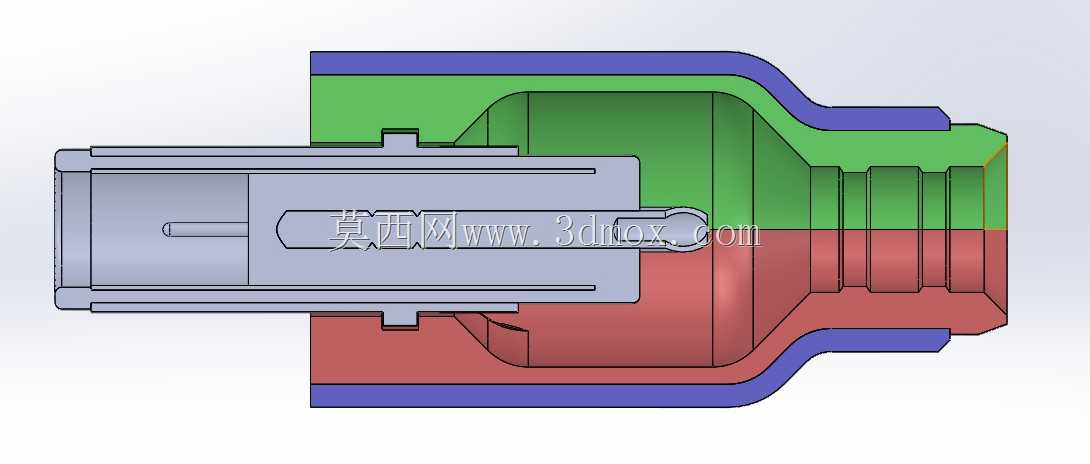

这款电源插头外壳主要适配笔记本电源适配器的直流输出端替换场景，日常使用中电源插头根部因反复弯折、拖拽很容易出现外皮破损、内部线芯外露的问题，直接更换整根电源线成本较高，单独替换插头外壳就能快速完成修复，避免整线报废带来的浪费，也能解决破损插头带来的触电、短路隐患。设计上采用剖分式对合结构，从截面可以看到外壳内部做了多级阶梯卡位，不同内径的环槽分别对应插头金属插针基座、线缆护套层、线芯固定段的安装位置，装配时先将焊好线芯的插针组件卡入对应槽位，再将上下两半外壳扣合，外侧的包覆层能提供足够的抱紧力，不需要额外打胶就能实现稳固固定，同时外壳尾部做了渐变扩径的过渡结构，能分散线缆弯折时的应力，避免线芯在根部反复弯折断裂。外形尺寸控制在16.5×5.25×7.4毫米，安装时需要注意插针的极性对位，外壳内部的定位筋刚好和插针基座的缺口匹配，能防止装配时插针转位导致极性接反，外壳前端的卡位结构和笔记本端的电源接口母座适配，插入后能保持足够的插拔力，不会因为轻微拉扯就出现接触不良、断电的问题。需要注意的是，这款外壳仅作为物理防护结构使用，本身不具备绝缘隔离之外的电气防护能力，装配时必须确保内部线芯焊接牢固、裸露线芯完全包裹在绝缘层内，不能依靠外壳来防止内部线间短路，使用前要做好通断和极性测试，避免因装配不当损坏供电设备。从结构设计的角度看，这类小尺寸接插件外壳的核心难点在于兼顾小体积下的结构强度和装配便利性，这款外壳的壁厚均匀，适合采用注塑工艺批量生产，内部的加强筋既提升了外壳的抗挤压能力，也起到了内部组件的定位作用，不需要额外增加固定零件就能完成整组插头的装配，在维修替换场景下能大幅降低操作门槛，普通用户只要具备基础的焊接能力就能完成更换，不需要专业的压接工具。
