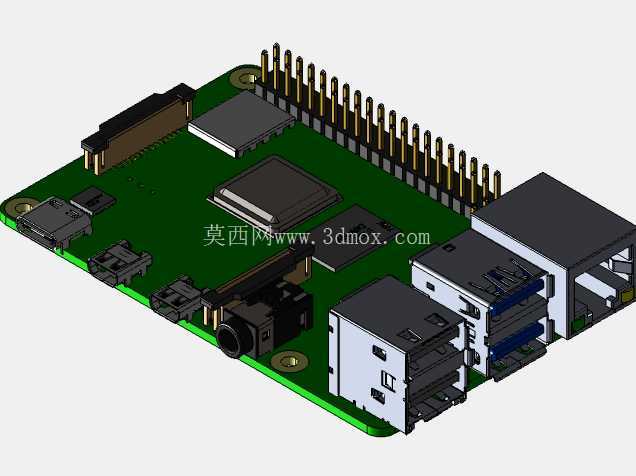

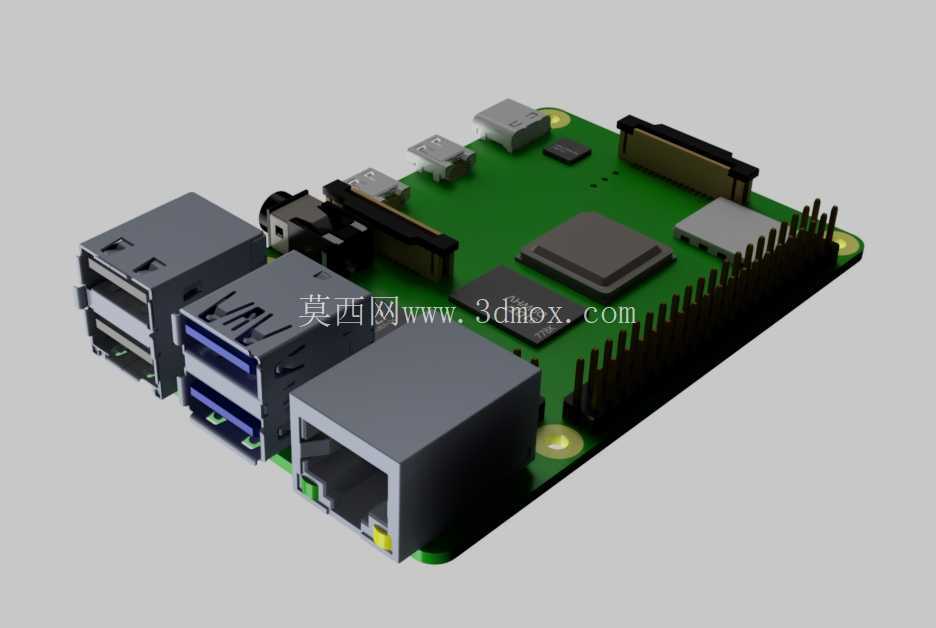

树莓派4B开发板高精度三维结构模型

做嵌入式开发相关的结构设计快八年，经手的各类开发板三维建模项目不下百个，这次做树莓派4B的结构模型，最开始是给客户做工业边缘计算网关的结构适配用的，当时客户要求模型精度必须控制在0.1mm以内，不然外壳开模后接口对位会出问题，毕竟工业现场的设备安装容不得半分差池。

先从实际应用场景说，这块板现在用的地方实在太多，工业现场做数据采集终端的时候，要把它塞进定制的金属防护壳里，旁边还要留出走线空间接传感器、通讯模块；教学实验场景里要配合亚克力堆叠支架，和各类扩展板叠装，引脚的对位精度直接影响扩展模块能不能正常插装；还有做小型智能终端的时候，要把它固定在设备内腔的安装柱上，周围要预留散热片的安装空间，不能和周边的电源模块、存储模块产生干涉。

建模的时候最先敲定的是安装边界尺寸，整板的长宽严格按照实物85mm×56mm的轮廓来做，四个角的安装孔位直径2.7mm，孔中心距板边的距离分别是左3.5mm、上3.5mm，这个尺寸是反复核对过三版实物样板才定下来的，之前做老款树莓派3B的时候就吃过孔位偏差的亏，当时差了0.3mm，客户打样的外壳装不上，来回改了两次耽误了交期。板厚整体按1.5mm的PCB基材厚度做，加上背面贴片元件的最高突出量2.3mm，算上正面最高的以太网接口屏蔽罩高度13.2mm，整板的总高度占用空间控制在15mm以内，要是加装官方那种铝制散热片的话，总高度要再加8mm，这个尺寸边界在模型里都做了分层标注，方便结构工程师做外壳内腔设计的时候直接参考。

接口部分的建模是最费时间的，首先是侧面的四个USB接口，两个USB3.0是蓝色胶芯，两个USB2.0是黑色胶芯，每个接口的开口尺寸、插接头的插入深度都按标准USB协议的机械尺寸做了还原，接口外沿到板边的距离留了0.2mm的装配间隙，避免外壳开孔的时候和接口金属屏蔽罩刮蹭。旁边的千兆以太网接口，带屏蔽壳和状态指示灯的位置，指示灯的凸台高度做了0.8mm，刚好能从外壳的指示灯开孔里露出来，不会卡到外壳面板。两个micro-HDMI接口是并排布置的，接口中心间距12mm，这个尺寸要特别注意，很多第三方外壳做的时候会把两个孔开得太近，导致两个HDMI插头没法同时插进去，建模的时候特意模拟了标准HDMI公头的插装空间，两个插头同时插入时的最小间距留够了14mm，不会出现干涉问题。Type-C电源接口在板端的侧面居中位置，接口的插拔方向、引脚的避让空间都做了还原，旁边的音频接口开孔深度也按实物做了6mm的沉台。

板上的元件布局建模也没有简化，主处理器的位置在板载内存颗粒旁边，上面预留了散热片的安装贴合面，平面度按0.05mm的公差做的，保证散热片安装的时候能完全贴合芯片表面，不会出现翘边导致散热效率下降。40Pin的GPIO排针在板的长边一侧，排针的引脚间距严格按2.54mm的标准排针间距做，每个引脚的直径0.5mm，排针总高度从PCB表面算起是8.5mm，不管是接杜邦线还是插扩展板，这个尺寸都能适配。板载的双频WiFi天线区域在PCB的角落，建模的时候特意把天线的净空区标了出来，提醒结构设计的时候这个区域不要铺金属遮挡，不然会影响无线信号强度。microSD卡槽在板的背面，卡槽的弹出结构做了简化示意，但卡槽的插入方向、卡的安装位置都按实物还原，设计外壳的时候要在对应位置留够存储卡插拔的操作空间，至少要留15mm的手指操作位，不然插卡取卡都要拆外壳很不方便。

之前有个做智能产线数据采集终端的客户，用这个模型做结构设计的时候，一开始没注意到板载以太网接口旁边的金属屏蔽罩高度，把外壳内部的加强筋做在了屏蔽罩正上方，装配的时候发现顶到了板子，后来对照这个模型调整了加强筋的位置，把加强筋偏移了3mm，刚好避开了最高的元件，第一次打样就顺利装配成功。还有做教育类套件的客户，用这个模型设计堆叠式的亚克力支架，每层板之间的支撑柱高度选了15mm，刚好能放下散热片和杜邦线的接线空间，不会因为层间距太小压到线。

建模的时候所有的圆角、倒角都按实物的工艺做了处理，PCB板的四个角做了R1的圆角，避免安装的时候刮手，各个接口的金属屏蔽罩边缘都做了R0.3的小倒角，还原冲压件的实际工艺特征，不会像那种简化模型一样全是尖锐直角。板上的固定孔都做了沉台设计，对应M2.5的固定螺丝，沉台深度0.3mm，螺丝拧进去之后不会突出PCB表面，避免顶到背面的贴片元件。

很多工程师做开发板结构适配的时候，总喜欢找网上的免费简化模型，结果要么是孔位不对，要么是接口位置偏差，最后打样出来装不上，来回改模的成本比找个精准模型的成本高多了。这个模型在做的时候，每一个尺寸都是拿游标卡尺对着实物反复测量三次取平均值，甚至连板上各个固定柱的高度、排母的塑料基座尺寸都一一对应，不管是做外壳设计、安装支架设计，还是做整机的装配干涉检查，都能直接用，不用再反复核对实物尺寸。

另外在做散热结构适配的时候，模型里特意把主芯片、内存颗粒、电源管理芯片这几个发热大户的位置单独做了面分组，方便做热仿真的时候直接选取发热面，不用再重新拆分模型。电源输入部分的Type-C接口周围，留了足够的走线空间，设计外壳的时候不用特意避让走线，只要按接口位置开孔就行。CSI摄像头接口和DSI显示接口的位置在板的短边一侧，接口的翻盖高度做了还原，设计外壳的时候要在对应位置留够翻盖打开的操作空间，不然插排线的时候打不开卡扣，很不方便。
