在物联网终端设备的结构设计与硬件选型工作中,核心通讯模组的三维模型精度直接决定了整机PCB布局、外壳适配的开发效率,这款ESP32 WROOM32模组的三维建模完全还原实物的装配边界,能直接嵌入各类智能硬件的整机设计流程中,省去反复核对实物尺寸、调整安装位的冗余步骤。从实际工程应用场景来看,这款模组覆盖了绝大多数低功耗无线联网设备的开发需求,小到家用智能开关、环境监测传感器节点,大到工业现场的分布式数据采集终端、商用智能设备的联网控制单元,都能见到这款模组的应用,其集成度高的特性可以大幅缩减终端设备的PCB布板面积,给结构设计留出更多的外形创意空间。
从功能特性维度拆解,这款模组集成了520KB SRAM与4MB Flash存储资源,无需外挂额外存储芯片就能满足多数嵌入式联网程序的运行需求,板载PCB天线的设计省去了外接天线的装配工序,也避免了外接天线馈线带来的信号损耗与装配公差问题;混合Wi-Fi与蓝牙5.0的无线方案,既可以通过Wi-Fi接入局域网或公网实现高速数据传输,也能通过蓝牙实现近场设备配对、配网操作,适配不同场景下的通讯需求,超低功耗管理逻辑能让电池供电的终端设备获得更长的续航周期,减少后期运维的换电成本。

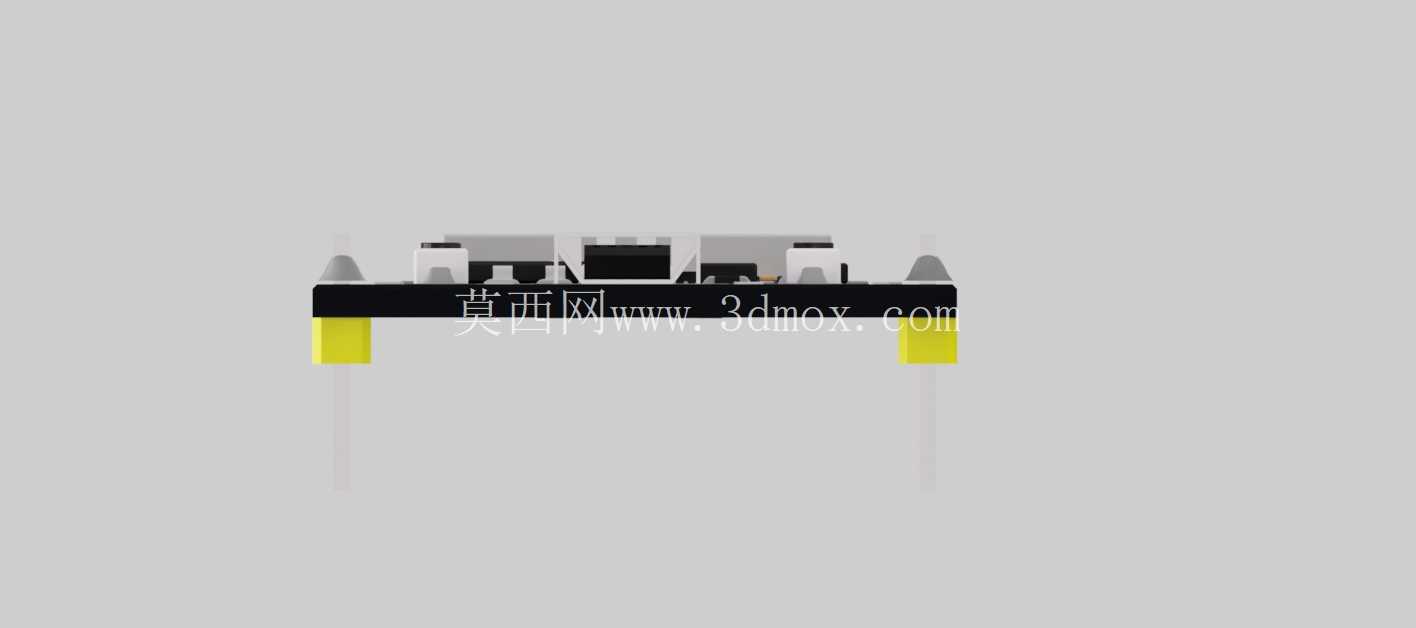

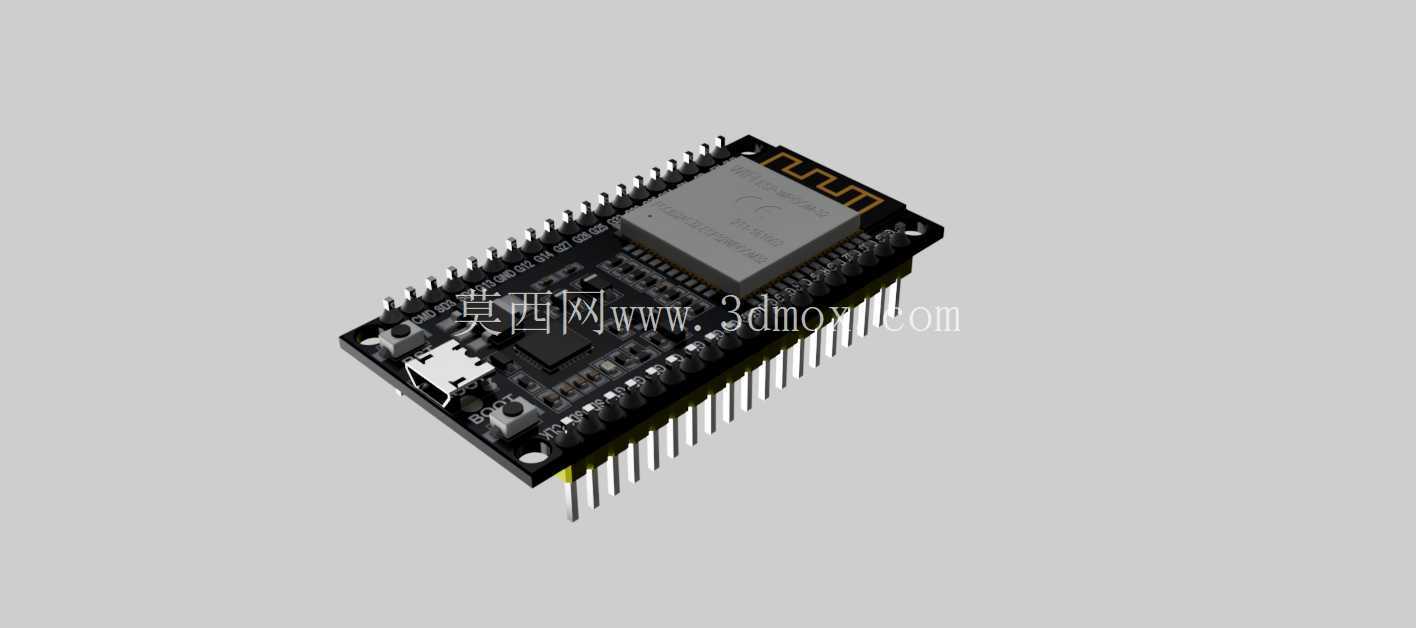

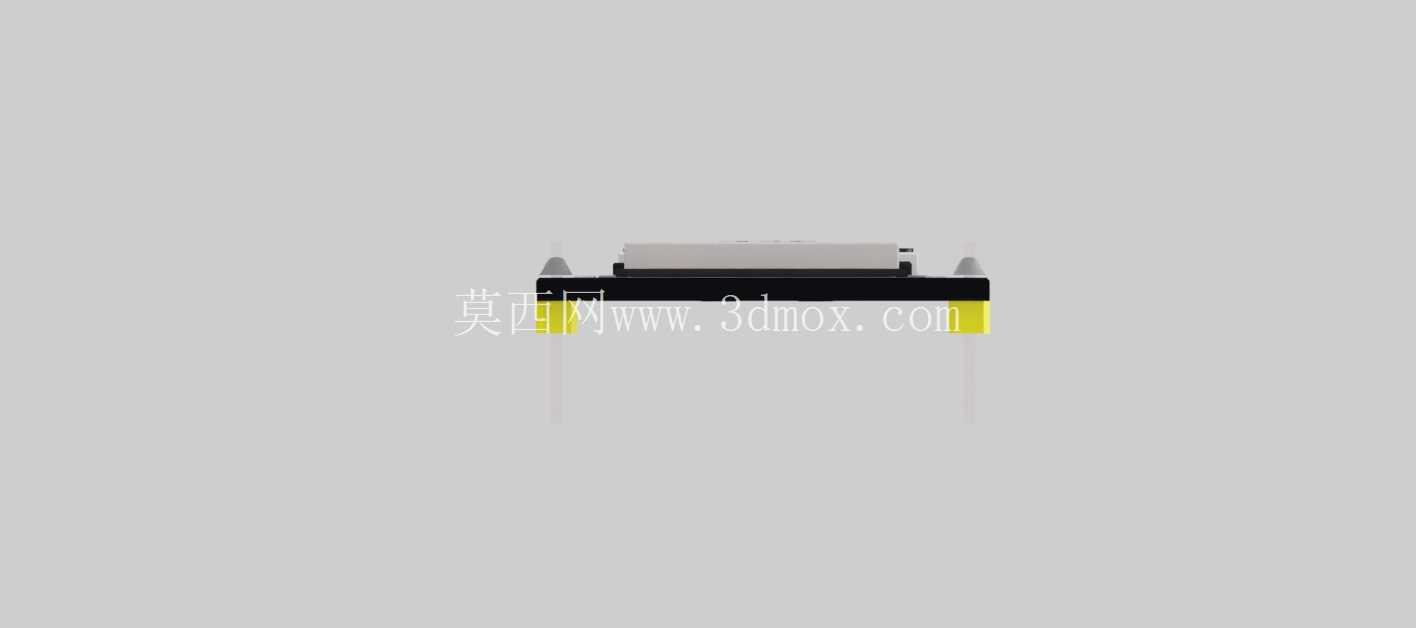

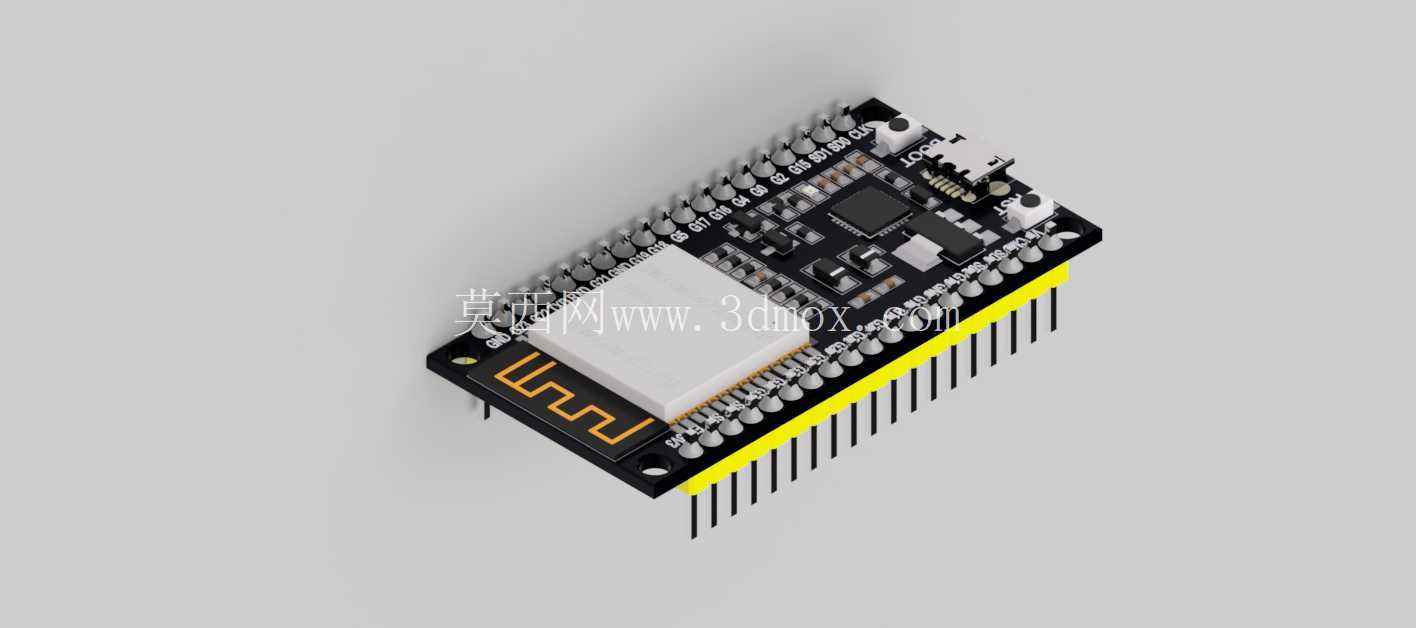

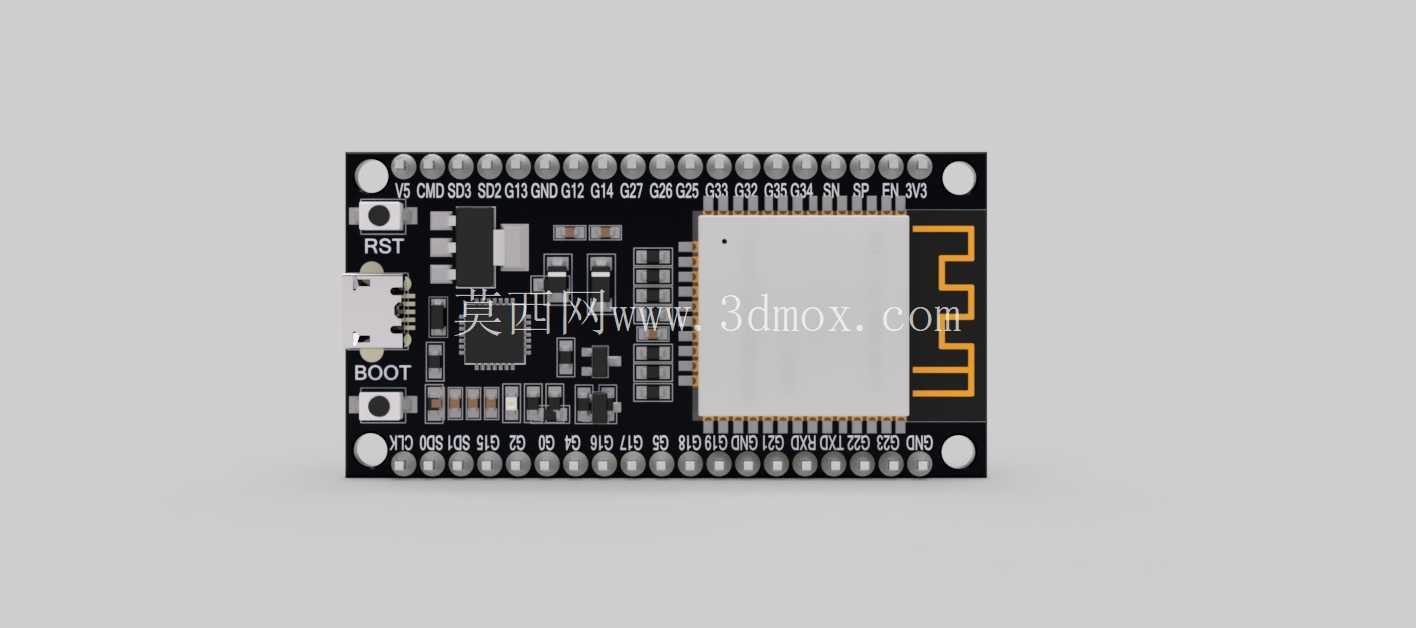

做这款模组的三维建模时,核心思路是完全还原实物的所有装配干涉边界,首先是模组本体的外形轮廓,包括屏蔽罩的凸起高度、侧边排针的引脚间距与伸出长度、USB接口的位置与开口尺寸都严格按照实物公差建模,排针引脚的直径与焊盘位置完全匹配标准2.54mm排母的装配尺寸,结构设计时可以直接调用标准排母模型完成装配,不需要额外调整引脚对位。模组的安装边界设计上,本体两侧排针的总跨度、模组底部到排针顶端的高度都做了精准还原,设计外壳时可以直接根据模型预留排针避让槽与模组固定位,避免出现外壳装配时顶到屏蔽罩、排针伸出长度不够无法接插的问题;板载天线区域的净空要求也在模型中做了隐性标注,提示结构设计时该区域不能布置金属遮挡件,避免影响无线信号收发性能。
在实际选型适配过程中,这款模组的尺寸兼容性很强,标准的双排针封装可以直接替换同封装的其他无线模组,不需要重新设计PCB板卡,三维模型中也还原了所有元器件的高度差,比如板载复位按键、下载按键的凸起高度,USB接口的插入深度,这些细节都能帮助结构工程师在设计外壳按键对位、接口开口时一次到位,减少手板打样后的反复修模次数。对于做智能硬件开发的结构工程师而言,精准的模组三维模型是整机设计的基础,不需要拿到实物就能完成全部的结构布局、干涉检查工作,大幅缩短项目的开发周期,也能提前预判装配过程中可能出现的公差累积问题,比如排针接插后的高度差、屏蔽罩与外壳内壁的安全间隙、天线区域的遮挡规避等,这些细节都直接影响最终产品的装配良率与通讯稳定性。
