Jetson Orin nano开发套件带风扇防护外壳结构

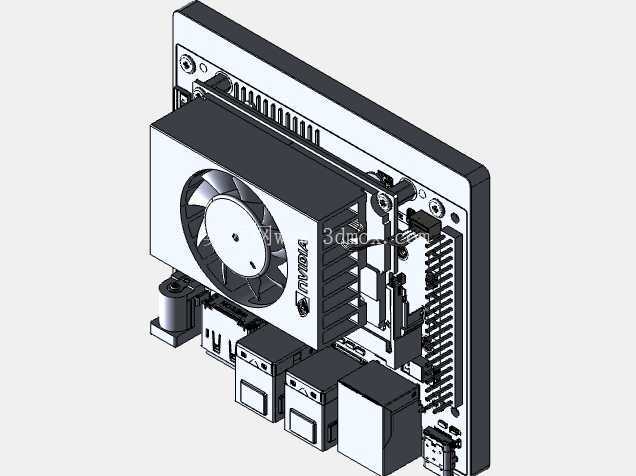

这套带主动散热结构的开发套件防护壳体，主要面向边缘计算部署场景下的Jetson Orin nano核心板使用需求，解决裸板在工业现场、嵌入式集成项目中易积灰、接口磕碰、散热不足的实际问题。在边缘AI落地项目里，不少开发者会把核心板集成到智能巡检设备、小型视觉分析终端、户外数据采集节点里，裸板直接暴露在外的话，车间的金属碎屑、户外的扬尘很容易落到板卡的引脚和元件缝隙里，长期运行容易造成接触不良，外接的线束拉扯也容易损坏板载接口，这套外壳刚好能把核心板完全包覆，只预留出对应接口的对位开孔，既不影响外接网线、USB设备、显示线材的插拔，也能给板卡提供基础的物理防护。

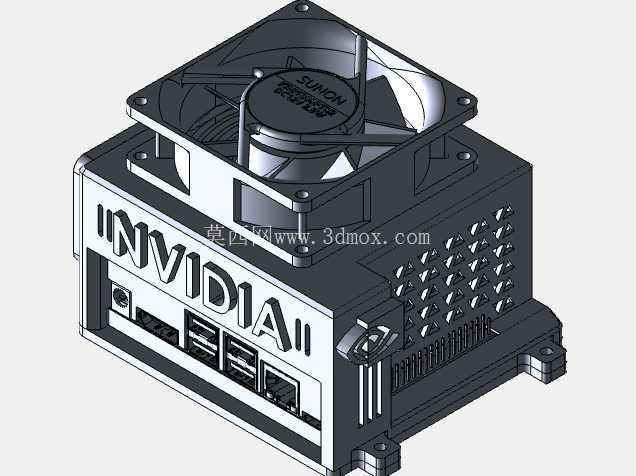

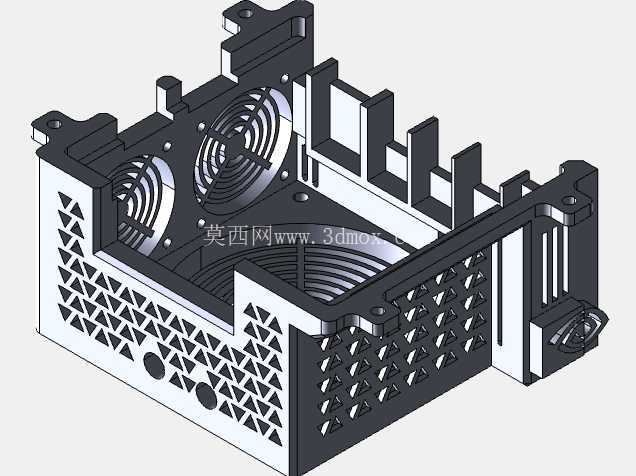

从散热结构设计来看，这套壳体没有采用全封闭的闷罐结构，顶部直接预留了标准轴流风扇的安装位，风扇通过四个角的螺丝柱直接固定在壳体上盖，对位核心板的主芯片区域，能把冷风直接压到芯片散热片表面，壳体侧面还开了阵列式的通风栅格，其中两组栅格对应出风路径，一组对应进风路径，形成完整的风道循环，避免壳体内积热，就算是满负载运行AI推理任务的时候，壳体内的热量也能顺着风道快速排出，不会因为热量堆积导致核心板降频。壳体侧面的NVIDIA标识做了下沉式的浮雕处理，既不会额外增加壳体的外轮廓尺寸，也能在批量集成的时候快速识别设备类型，避免和其他同尺寸的开发板壳体混淆。

安装边界方面，壳体底部预留了两个带安装孔的固定耳，孔位间距匹配通用的工业导轨安装座和小型设备机箱的固定螺柱位置，不需要额外做转接件就能直接把整套带壳的开发板固定在设备仓内，壳体的整体外轮廓尺寸刚好贴合核心板的外接尺寸，没有多余的外凸结构，就算是在空间紧凑的小型机器人机载计算仓、智能摄像头后端仓里也能顺利装下，不会和仓内的其他线束、电池模块产生干涉。接口开孔的位置完全对齐板载的网口、USB接口、Type-C供电口、HDMI接口，每个开孔的边缘都做了小尺寸的倒角处理，插拔线材的时候不会被开孔边缘刮伤线材外皮，长时间插拔也不会出现接口对位偏移的问题。

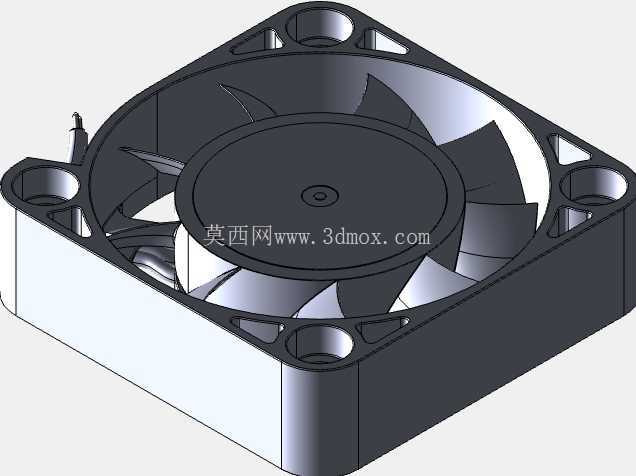

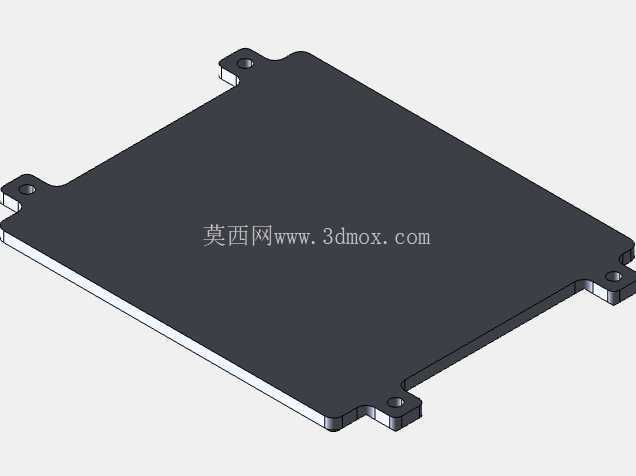

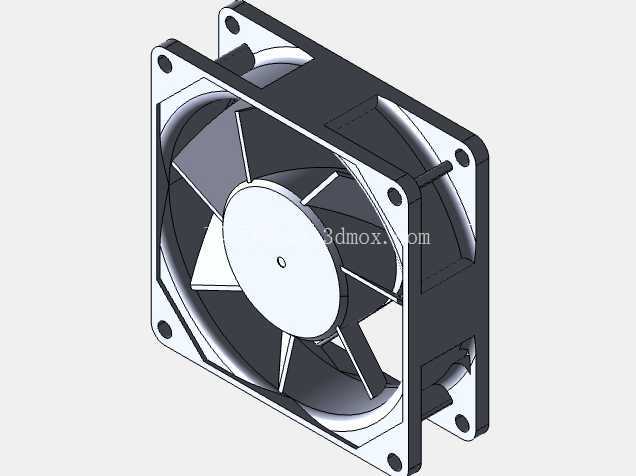

壳体的上下盖采用卡扣加拉紧螺丝的组合固定方式，日常调试需要拔插核心板上的跳线、更换存储模块的时候，只需要拧下四个角的固定螺丝就能拆开上盖，不需要完全把整个壳体从安装位上拆下来，调试完成后扣合上盖拧紧螺丝就能恢复防护状态，比全卡扣结构的壳体固定更牢靠，在有振动的移动设备上使用也不会出现盖体松脱的情况。顶部的风扇安装位做了下沉处理，风扇装完之后上表面和壳体上盖的平面基本齐平，不会额外增加整体的高度尺寸，堆叠安装其他扩展板的时候也不会和风扇产生干涉，风扇的供电走线预留了专门的走线槽，线材可以顺着壳体内部的卡槽走到核心板的风扇供电针脚位置，不会被上下盖夹断，也不会在壳体内乱晃碰到板卡上的元件。

在实际项目选型的时候，这套壳体的风道设计是比较实用的点，不少廉价的开发板外壳只做了全封闭结构，没有预留风扇位和通风孔，夏天高温环境下连续运行推理任务很容易触发核心板的温度保护，这套结构的三个通风面配合顶部的下压风扇，能让壳体内的空气形成定向流动，带走核心板、内存模块、供电模块产生的热量，就算是在没有空调的户外机柜里运行，也能维持核心板的工作温度在合理区间。壳体的壁厚做了均匀化处理，不管是采用3D打印小批量制作还是开模注塑生产，都不会出现壁厚不均导致的收缩变形问题，安装柱的位置做了加强筋处理，多次拆装螺丝也不会出现柱体断裂的情况，适合项目原型验证阶段快速打样使用，也能满足小批量量产的结构强度要求。
