MPU6050六轴姿态检测传感模块结构设计

做嵌入式姿态检测相关项目的结构设计时，最先要考虑的就是传感模块的安装适配性，这款MPU6050模块的PCB外形设计完全贴合小型智能设备的装机需求，板体采用FR-4玻纤板基材，整体为规整矩形切角结构，两个对角位置预留了标准M2安装孔，安装孔周边做了露铜接地处理，既可以通过铜柱直接固定在设备主框架上，也能配合泡棉胶做无孔粘贴固定，安装边界不会和周边的接插件、结构件产生干涉，板体边缘到核心芯片的安全距离留足了1.2mm，哪怕装机时周边有金属结构件，也不会出现芯片引脚短路的问题。

从实际应用场景来看，这类六轴传感模块的覆盖范围极广，小型四轴飞行器的飞控姿态解算、两轮平衡小车的倾角检测、可穿戴设备的动作捕捉、工业机械手的末端振动监测、甚至是智能门锁的防撬检测都能用到它，不同场景下对模块的接线需求差异很大，所以板载的排针引脚做了全功能引出设计，从电源引脚VCC、GND，到I2C通信的SCL、SDA引脚，再到中断触发INT引脚、辅助I2C扩展的XDA、XCL引脚，甚至连芯片内部的AD0地址配置引脚也单独引出，用户可以根据自己的布线需求选择焊接直插排针、卧式贴片排针，甚至直接飞线连接，不需要额外对PCB做切割改造。

功能层面，这款模块集成了三轴MEMS加速度计与三轴MEMS陀螺仪，加速度计量程覆盖±2g、±4g、±8g、±16g四档可调，陀螺仪量程覆盖±250°/s、±500°/s、±1000°/s、±2000°/s四档可选，内置的数字运动处理器DMP可以直接在芯片内部完成姿态解算，不需要占用主控芯片的运算资源，做结构设计时不需要额外为模块增加散热结构，模块正常工作时核心芯片的温升不超过2℃，哪怕是在密闭的设备舱内连续运行，也不会出现温漂超标的问题。供电部分做了宽电压适配设计，支持3.3V到5V的直流电压输入，板载了LDO稳压芯片与电平转换电路，不管是接3.3V的STM32主控系统，还是接5V的Arduino开发板，都不需要额外外接电平转换模块，电源输入端预留了滤波电容的焊接位置，可以根据实际使用场景的电源纹波情况选择焊接0.1μF的陶瓷滤波电容，降低电源噪声对传感数据精度的影响。

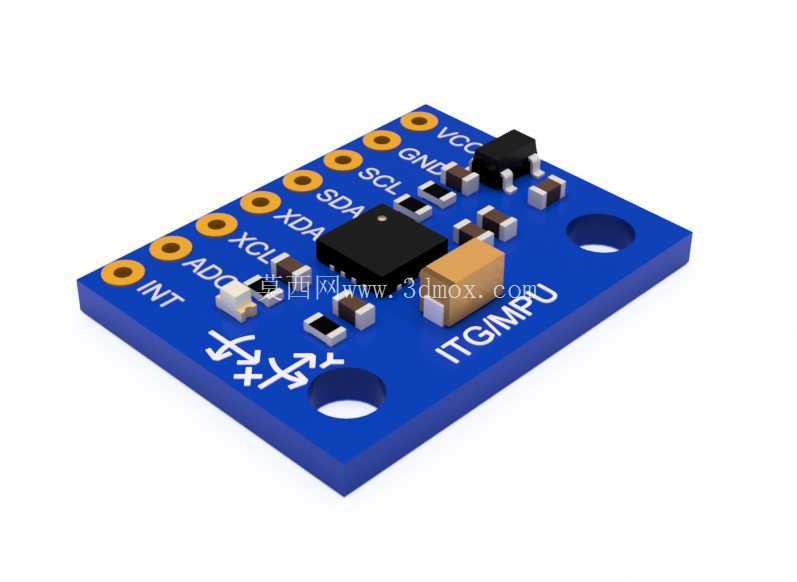

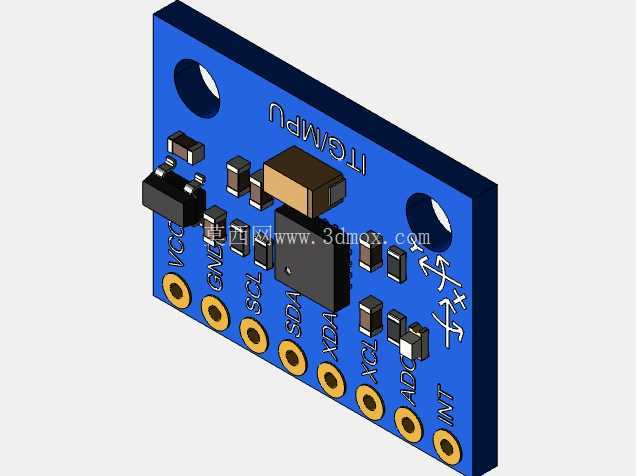

建模过程中对板上所有元器件的外形做了1:1还原，包括核心的MPU6050芯片、周边的0402封装阻容件、LDO稳压芯片、排针焊盘的位置都完全按照实际生产的PCB文件对齐，做整机装配干涉检查时，可以直接把这个模块模型导入总装配体，不需要再单独调整元器件位置，排针的伸出高度做了两档可选的建模配置，焊接直插排针时总高度为8.2mm，焊接贴片排针时总高度为3.5mm，适配不同内部空间的设备装机需求。板体表面的丝印标识也完全还原了实际产品的标注，每个引脚的功能、板卡的安装方向标识都清晰可见，做接线指导文档或者装配工艺文件时，可以直接调用这个模型的渲染图，不需要再重新绘制丝印示意。

很多工程师做小型机器人设计时容易忽略传感模块的安装方向问题，这款模块的丝印上特意标注了坐标轴方向，X轴、Y轴、Z轴的指向和芯片内部的传感轴向完全对应，安装时只要让模块的坐标轴和设备的机体坐标轴对齐，就不需要在软件里做额外的轴向补偿，能大幅缩短姿态调试的周期。模块的整体重量只有1.2g，哪怕是安装在重量只有几十克的微型无人机上，也不会对整机的重心分布造成明显影响，做重心配平时只需要把模块的重量计入总装重量即可，不需要额外增加配重块。针对高振动场景的使用需求，建模时也预留了减震海绵的安装空间，在模块和安装基座之间增加1mm厚的减震泡棉时，安装孔的位置依然能对齐，不会出现固定螺丝无法穿入的问题，减震泡棉可以过滤掉电机运转带来的高频振动，避免陀螺仪采集到的噪声数据影响姿态解算精度。
