多色工业设备LED信号指示按钮

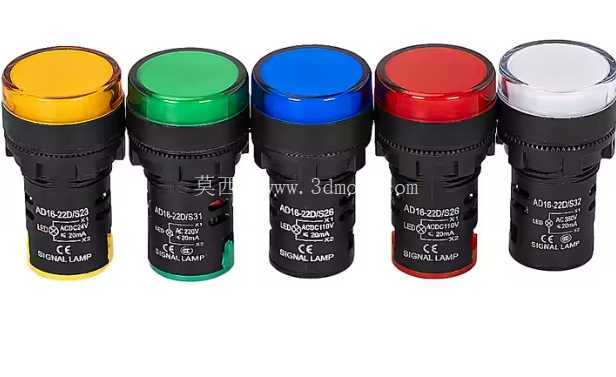

在工业现场的各类电控柜、操作台、自动化产线设备上，这类LED信号指示按钮是人机交互环节里最基础也最高频的元器件之一，从车间的动力配电柜、机床操作面板，到物流分拣线的控制工位、新能源充电设备的状态提示区，几乎所有需要传递设备运行状态的点位，都能见到这类元件的身影。做结构设计选型的时候，首先要明确这类指示灯的核心作用：它不需要承担复杂的控制逻辑，核心是通过高辨识度的光信号，让现场操作人员在数米外就能快速识别设备当前的工作状态，比如红色对应故障、停机、急停触发状态，绿色对应设备正常运行、电源接通状态，黄色对应预警、待机、参数异常提示，蓝色对应自定义的特殊工况比如自动模式运行，白色则多用于电源接通的总状态提示，不同颜色的光信号经过工业场景多年的应用沉淀，已经形成了通用的识别共识，不需要额外标注就能让运维人员快速判断。

从设计思路来看，这类指示灯采用了22毫米的标准安装孔径，这是工业控制领域沿用多年的通用安装尺寸，和市面上绝大多数同规格按钮、选择开关的安装开孔尺寸完全兼容，做柜体面板开孔设计的时候，不需要单独定制特殊孔径，用标准的22毫米开孔器就能完成加工，安装时从面板正面插入本体，背面通过配套的螺纹锁紧圈固定，不需要额外的固定支架，单颗指示灯的安装耗时不超过三十秒，后期维护更换的时候，只需要断电后拔下背面的接线端子，拧下锁紧圈就能从正面取出本体，不需要拆解柜体内部的走线槽或者其他元件，大幅降低现场运维的工作量。

功能特性上，这类指示灯采用宽电压适配设计，覆盖12V、24V的低压直流控制回路，以及110V、220V、380V的工业交流供电回路，不管是小型桌面自动化设备的24V直流控制系统，还是车间里380V供电的大型加工设备，都能直接选型使用，不需要额外配置分压或者转换模块。单颗指示灯的功耗控制在1瓦左右，长时间连续运行的发热量极低，不会因为长时间点亮造成面板局部温度过高，也不会给设备的供电回路带来额外的负载压力。灯头部分采用了半透明的磨砂聚光罩，光线经过漫反射之后不会产生刺眼的眩光，同时又能保证足够的可视角度，在操作人员偏离指示灯正前方较大角度的时候，依然能清晰识别灯光状态，不会出现视角盲区。本体部分采用阻燃级的工程塑料材质，表面做了防滑的纹理设计，拧动锁紧圈的时候不容易打滑，接线端子部分采用了螺钉压接的方式，能适配0.5到2.5平方毫米的多股铜芯线，压接后接触电阻小，长时间运行不会出现接线松动、接触不良导致的灯光闪烁问题。

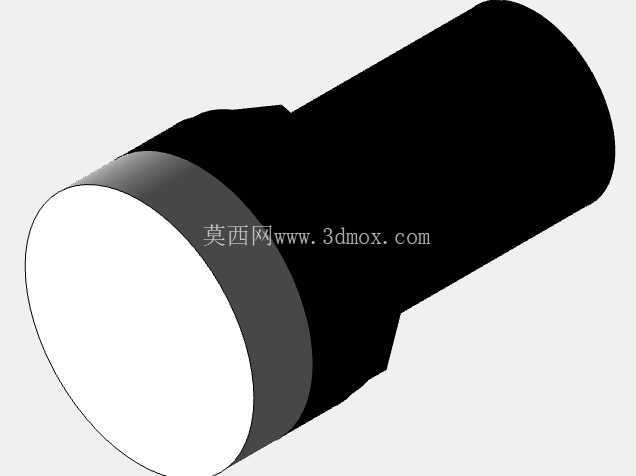

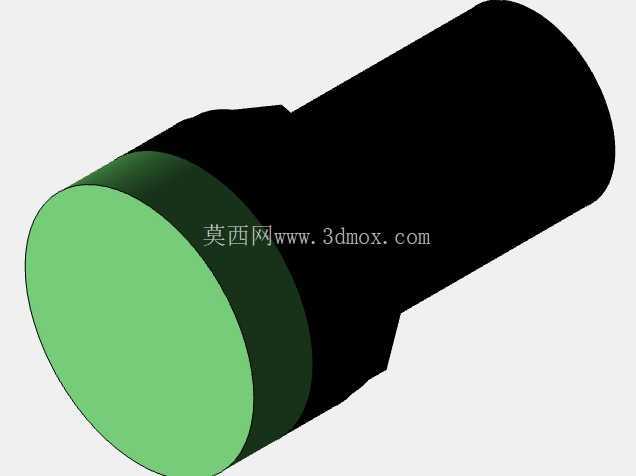

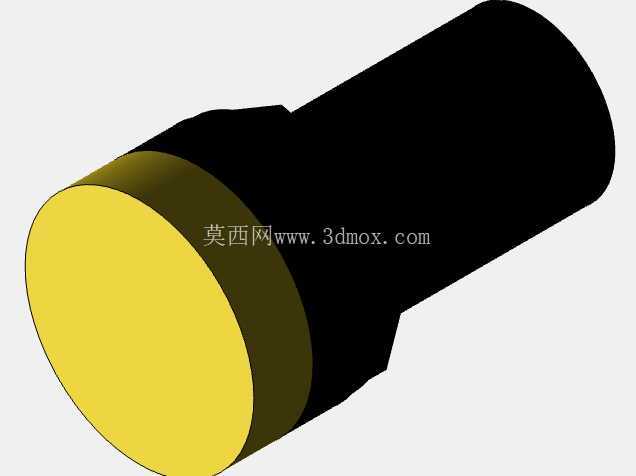

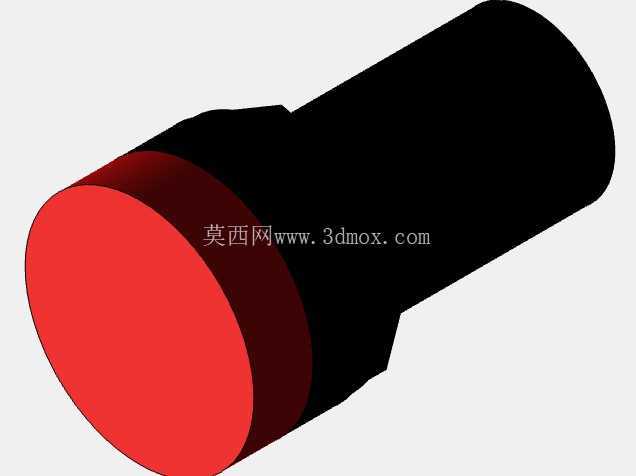

做三维建模的时候，需要重点还原几个关键的安装边界尺寸：首先是面板安装的开孔公差，标准22毫米开孔的公差要控制在正0.2毫米以内，避免开孔过大导致指示灯安装后松动，或者开孔过小无法插入；其次是指示灯插入面板后的本体深度，要和柜体内的走线空间做匹配，避免因为本体过长和柜内的线槽、其他元件产生干涉；灯头突出面板的高度也要符合人体工程学设计，既不能过高导致容易被误碰损坏，也不能过低导致可视范围受限。另外，不同颜色的指示灯本体上会有对应的标识色环，建模的时候要还原这个细节，方便生产装配的时候快速区分颜色，避免装错。这类指示灯的防护等级可以达到IP65，在有少量粉尘、溅水的车间环境下也能正常工作，不需要额外加装防护套，适合在绝大多数常规工业场景下使用，不管是做新设备的电控系统设计，还是老设备的指示灯备件替换，这类标准化的元件都能快速适配，不需要做额外的结构修改。
