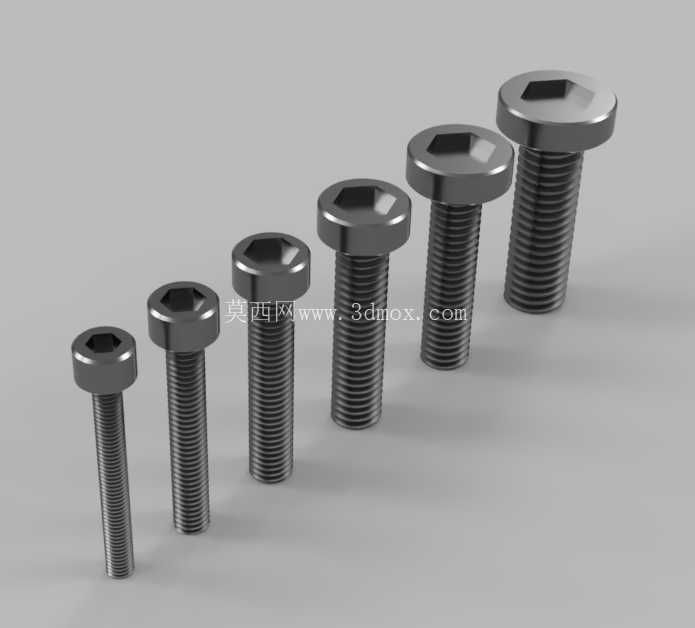

M3至M8规格内六角圆柱头螺栓组

在各类机械装配、工装夹具搭建、自动化设备模组拼接以及小型机电产品组装场景中，内六角圆柱头螺栓是应用覆盖度极高的一类紧固连接件，本次建模覆盖M3到M8共6种常用公制规格，单款螺栓杆长统一为25mm，能够适配绝大多数薄板叠装、型材连接、零部件定位锁附的常规安装需求。从实际选型角度看，这一尺寸段的螺栓刚好覆盖了从消费电子外壳固定、小型传感器安装支架锁附，到中型设备侧盖板装配、直线导轨副紧固、气动元件安装固定的常用扭矩区间，不同规格对应的拧紧扭矩可匹配对应强度等级的螺栓力学性能，避免小规格螺栓过载滑牙或是大规格螺栓扭矩不足导致连接松动的问题。

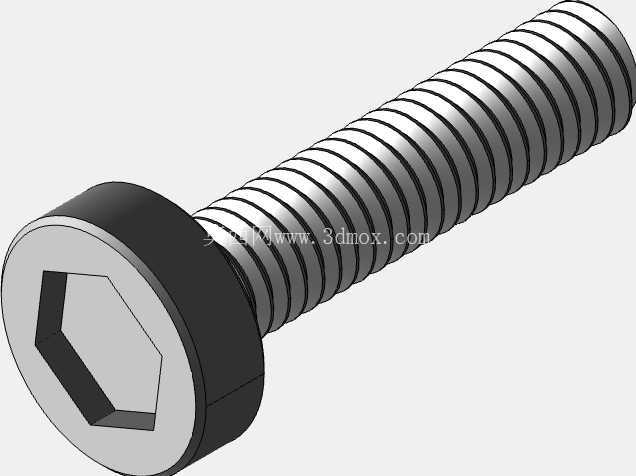

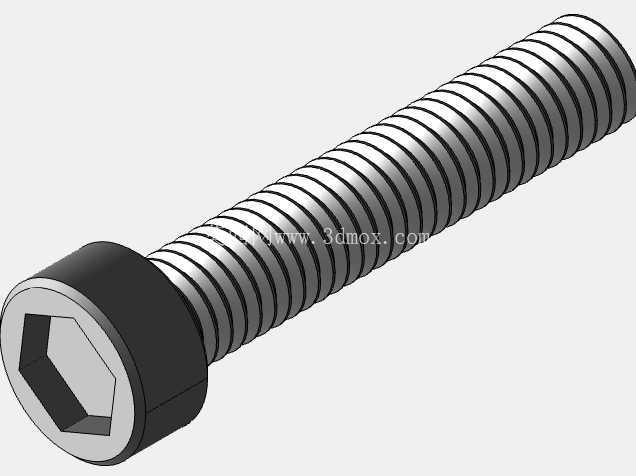

设计这类标准件三维模型时，首先要严格遵循公制螺纹的基本牙型参数，螺纹大径、中径、小径的尺寸偏差控制在标准公差范围内，牙型角保证60度的基准角度，螺纹收尾处的退刀槽结构要符合常规冷镦加工的工艺特征，不能出现建模时常见的螺纹面与光杆部分衔接错位的问题。圆柱头部分的内六角对边尺寸、头部厚度、头部倒角参数都要匹配对应规格的内六角扳手工作空间，保证在实际装配时，扳手能够完全沉入内六角孔中，不会因为孔深不足或是对边尺寸偏差导致扳手打滑、拧圆螺栓头部的情况。头部下端的支撑面要保证与螺栓轴线的垂直度，避免锁附时出现螺栓偏斜，导致被连接件表面压伤或是预紧力分布不均的问题。

从安装边界来看，M3规格的螺栓适合锁附总厚度在12mm以内的叠层结构，对应的安装沉孔直径要预留5.5mm以上的空间，沉孔深度要大于螺栓头部厚度0.5mm左右，保证锁附后头部不突出安装面；M4规格适配15mm以内的叠装厚度，沉孔直径预留7mm；M5规格适配18mm以内叠装厚度，沉孔直径预留8.5mm；M6规格适配20mm以内叠装厚度，沉孔直径预留10mm；M7规格相对应用场景略少，多在部分进口设备维修替换、定制化工装搭建中使用，适配22mm以内叠装厚度，沉孔直径预留11mm；M8规格适配22mm以内叠装厚度，沉孔直径预留13mm。所有规格的螺栓头部外圆都做了0.3到0.8mm不等的倒角，既能够去除加工毛刺，也能在装配时起到导向作用，方便螺栓顺利穿入安装孔。

在实际工程应用中，这类内六角圆柱头螺栓相比外六角螺栓，头部占用的安装空间更小，可以在沉孔内完成锁附，安装后外观平整无突出，适合用在设备外表面、有滑动行程的机构周边，避免螺栓头部刮碰移动部件或是操作人员。同时内六角的驱动形式能够承受更大的拧紧扭矩，相比十字槽螺丝不容易出现滑牙问题，在需要反复拆装的维护点位、需要稳定预紧力的受力连接点位，这类螺栓的可靠性表现更突出。建模过程中，螺纹部分采用简化的螺旋扫描特征，既保证了视觉上的真实感，也能在装配干涉检查时准确识别螺纹啮合区间，避免装配时出现螺纹干涉的误判；光杆部分与螺纹部分的同轴度控制在0.02mm以内，保证螺栓穿入安装孔时不会出现卡滞，符合实际零件的形位公差要求。

针对不同的使用场景，这组模型可以直接调用到对应的装配体中，不需要重复绘制标准件，能够大幅提升结构设计的效率。比如在做小型自动化设备的框架搭建时，可以根据型材的槽宽、连接件的厚度快速选用对应规格的螺栓，检查螺栓长度是否足够穿透连接件、是否会在背面突出过长影响其他部件运动；在做消费电子产品的内部结构固定时，可以根据PCB板的安装孔位、塑料柱的热熔螺母规格，匹配对应直径的螺栓，检查头部是否会压到周边的电子元器件，预留足够的扳手操作空间。模型的所有尺寸都经过实际标准核对，不存在尺寸偏差导致的选型错误问题，能够直接用于工程出图、装配仿真、3D打印样件验证等多个设计环节。
