低压直插式无源蜂鸣器结构设计

在消费电子、工业控制板卡、小型智能终端的声讯提示回路设计中，直插式无源蜂鸣器是应用频次极高的分立器件，这款适配3.3V-5V直流供电的蜂鸣器，建模过程完全贴合量产直插器件的实际结构特征，可直接用于PCB布局干涉校验、整机装配模拟、产品BOM可视化搭建等工程场景。

从实际选型应用的角度看，这类蜂鸣器的核心作用是通过特定频率的方波驱动输出声响，完成设备开机提示、按键反馈、故障告警、状态提醒等功能，不同于有源蜂鸣器内置振荡电路可直接通电发声的特性，无源结构需要外部输出对应谐振频率的驱动信号才能达到额定声压级，这一特性也让它可以通过调整驱动频率输出不同音调的声响，适合需要多段提示音区分不同设备状态的设计场景，常见于 Arduino 开源硬件开发板、小型物联网终端、家用小家电控制板、工控扩展模块、玩具类产品的声讯回路中。

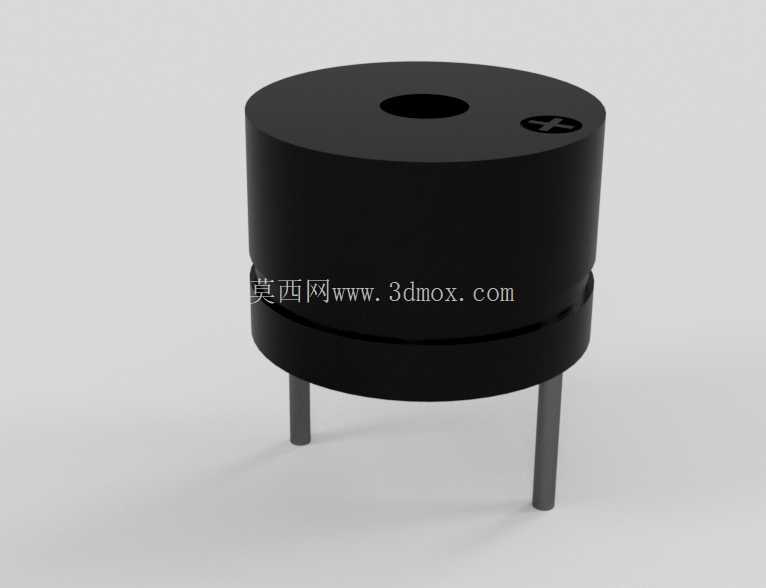

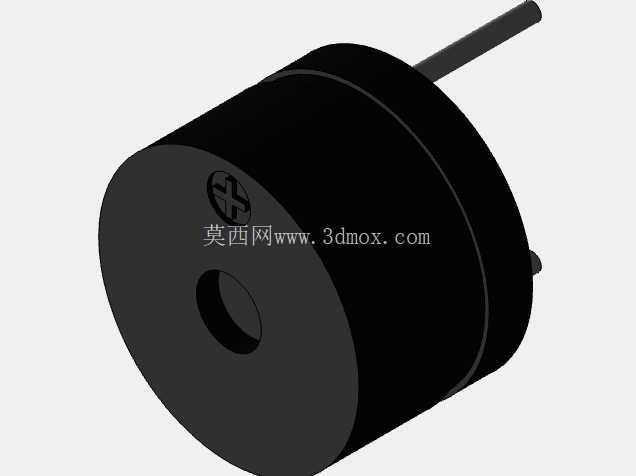

建模时首先还原了器件的外形边界：整体为圆柱型塑封结构，主体直径适配行业通用的12mm规格，总高度含引脚为8mm，顶部中心开设直径1.5mm的出声孔，用于内部振膜振动时的声波传导，顶部边缘预留的十字标识为引脚极性标记，对应直插封装的负极引脚，可避免生产焊接时出现极性反接的问题。外壳采用黑色阻燃PBT塑压成型，建模时还原了上下壳体的压合接缝结构，接缝位置距离底部引脚安装面2.2mm，这一尺寸是结构设计时需要重点关注的安装避让边界，若PCB上方的壳体结构在该高度范围内做遮挡设计，需预留至少0.3mm的装配间隙，避免压合缝被遮挡导致器件装配后出现塑壳开裂、引脚虚接的问题。

引脚部分采用两根直径0.5mm的镀锡铜直插引脚，引脚中心距为7.6mm，完全适配标准2.54mm间距的万能板、PCB焊盘设计，引脚伸出塑壳底部的长度为3.5mm，建模时还原了引脚根部的塑封固定凸台，凸台直径1.2mm，可在波峰焊过程中阻挡焊锡沿引脚渗入器件内部，避免焊锡污染内部振膜导致发声异常。设计时特意将引脚的同轴度公差控制在0.1mm以内，还原量产器件的实际引脚偏差范围，可直接用于自动化插件设备的路径模拟，校验插件过程中是否会出现引脚卡滞、对位偏移的问题。

从功能特性的参数匹配来看，这款蜂鸣器的谐振频率区间为2.7kHz-4kHz，在该频率区间内驱动时声压级可稳定在85-95dB，足够在常规室内环境下清晰传递提示声响，工作电流区间为10-30mA，适配常规MCU引脚的灌拉电流能力，多数场景下可直接通过三极管放大回路驱动，无需额外搭建复杂的功放电路。建模过程中没有对内部的压电陶瓷片、振荡铜片做过度简化，而是按照实际器件的层叠结构还原了内部腔体的容积，腔体直径10mm、深度4mm，这一尺寸直接决定了蜂鸣器的谐振频率点，在做整机声学仿真时，可直接调用该模型的腔体结构做声路传导模拟，提前预判壳体出声孔位置、内部遮挡结构对声响传播的影响，避免样机阶段出现声压不足、声音发闷的问题。

在实际结构设计选型时，这类直插蜂鸣器的安装方式多为波峰焊直接固定在PCB板面，部分需要做防震处理的场景会在塑壳外侧增加硅胶减震套，建模时特意将塑壳外壁的粗糙度、脱模斜度做了还原，外壁脱模斜度为1.5°，可直接用于减震套的过盈配合尺寸计算，若采用0.5mm壁厚的硅胶套，过盈量设置在0.2mm即可达到足够的固定力，同时不会过度挤压塑壳导致内部腔体变形影响发声。另外需要注意的是，该器件的顶部出声孔不能被壳体结构、密封泡棉完全遮挡，建模时标注了出声孔上方需要预留至少5mm的出声空间，若必须在出声孔上方做壳体遮挡，需在对应位置开设错位出声槽，槽的总通流面积不小于出声孔面积的1.2倍，才能保证声压级满足设计要求。

不同于贴片封装的蜂鸣器，这款直插结构的器件在焊接时的耐温特性更好，可适应260℃峰值温度的无铅波峰焊工艺，建模时还原了塑壳底部与PCB板面的0.2mm安装间隙，这一间隙可避免焊接时的高温直接传导到塑壳底部，减少塑壳受热变形的概率，同时也方便焊剂挥发，避免焊剂残留堆积在引脚根部导致绝缘电阻下降。在做整机跌落模拟时，该模型的引脚抗弯强度参数也按照实际器件做了匹配，引脚可承受5N的侧向推力不出现塑性变形，可用于校验设备跌落时引脚是否会出现断裂、焊盘脱落的问题，提前在PCB布局时调整器件位置，避免将其布置在板边靠近壳体硬接触的位置。
