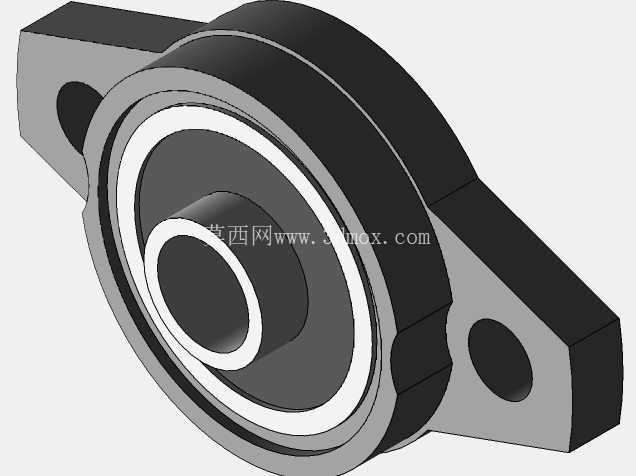

内径10mm菱形带座法兰轴承结构

这款菱形法兰带座轴承的内孔公称直径为10mm，是轻载传动场景中十分常用的回转支撑部件，在小型输送线从动辊、桌面级自动化设备的转轴定位、轻工机械的导辊支撑、3D打印设备的传动辊固定、小型包装机械的辊轮安装等场景中都有广泛应用，核心作用是为回转轴件提供稳定的径向支撑，同时通过自带的法兰安装座直接固定在设备立板或型材面上，省去额外加工轴承座的工序，降低小型设备的装配复杂度。

从结构设计来看，整体采用菱形法兰座搭配嵌入式深沟球轴承的组合形式，法兰座两侧的安装孔呈对角分布，相比圆形法兰座，这种菱形结构在保证安装强度的前提下，能有效减少安装面的占用空间，尤其适合安装空间局促、安装面宽度有限的设备侧壁位置。轴承外圈与法兰座的安装孔采用过盈配合设计，装配时通过压装工艺将轴承嵌入座体，避免设备运行过程中轴承外圈跟转，保证回转精度的稳定性；内圈与适配的10mm直径轴采用过渡配合，轴端可通过轴用挡圈或者顶丝实现轴向定位，防止轴运转过程中出现轴向窜动。

安装边界方面，法兰座的两个安装孔中心距适配常规小型设备的安装孔位标准，安装时可直接采用M4或者M5的内六角螺栓穿过法兰座的安装孔，将整个轴承组件固定在设备的安装面板上，不需要额外设计轴承座的安装沉台，对安装面的加工精度要求较低，即使是普通的冷轧钢板安装面，只要平面度满足常规装配要求，就能保证轴承的回转顺畅度。轴承的内圈突出法兰座端面一定距离，安装时可以避免轴上的回转零件与法兰座端面发生摩擦，减少运转过程中的不必要阻力。

从实际使用的特性来看，这种带座法兰轴承属于预装配组件，出厂时已经在轴承内部填充了适配常规工况的润滑脂，普通工况下使用不需要额外加注润滑脂就能满足长时间运转需求，能减少设备后期的维护工作量。轴承的密封结构采用接触式橡胶密封圈，能有效阻挡日常工况下的粉尘、碎屑进入轴承滚道，延长轴承的使用寿命，在木工小型设备、食品包装输送线这类存在少量粉尘的场景中也能稳定工作。

建模过程中需要重点关注几个配合尺寸的公差控制：首先是法兰座内孔与轴承外圈的配合公差，需要保证压装后不会出现松脱，同时又不会因为过盈量过大导致轴承外圈变形，影响轴承的回转间隙；其次是两个安装孔的位置度公差，要保证安装时螺栓能顺利穿过，不会出现强制装配导致的座体变形，进而影响轴承的同轴度；另外轴承内孔的尺寸公差需要严格按照10mm轴的配合标准设定，保证轴装入后不会出现过松打滑或者过紧无法装配的问题。

在设备选型适配时，需要注意这款轴承的额定载荷属于轻载级别，适合承受径向载荷为主、轴向载荷较小的工况，不能用于重载冲击的传动场景，比如重型输送机的主传动辊支撑就不适合选用这类小型带座轴承。在安装时要保证两个安装面的平行度，避免法兰座安装后出现倾斜，导致轴承内圈与外圈出现偏角，加剧轴承滚道的磨损，缩短使用寿命。如果是用于转速较高的场景，还需要在装配时检查轴承的轴向间隙，保证运转过程中不会出现卡滞现象。
