纸托盘自动化生产整线三维结构

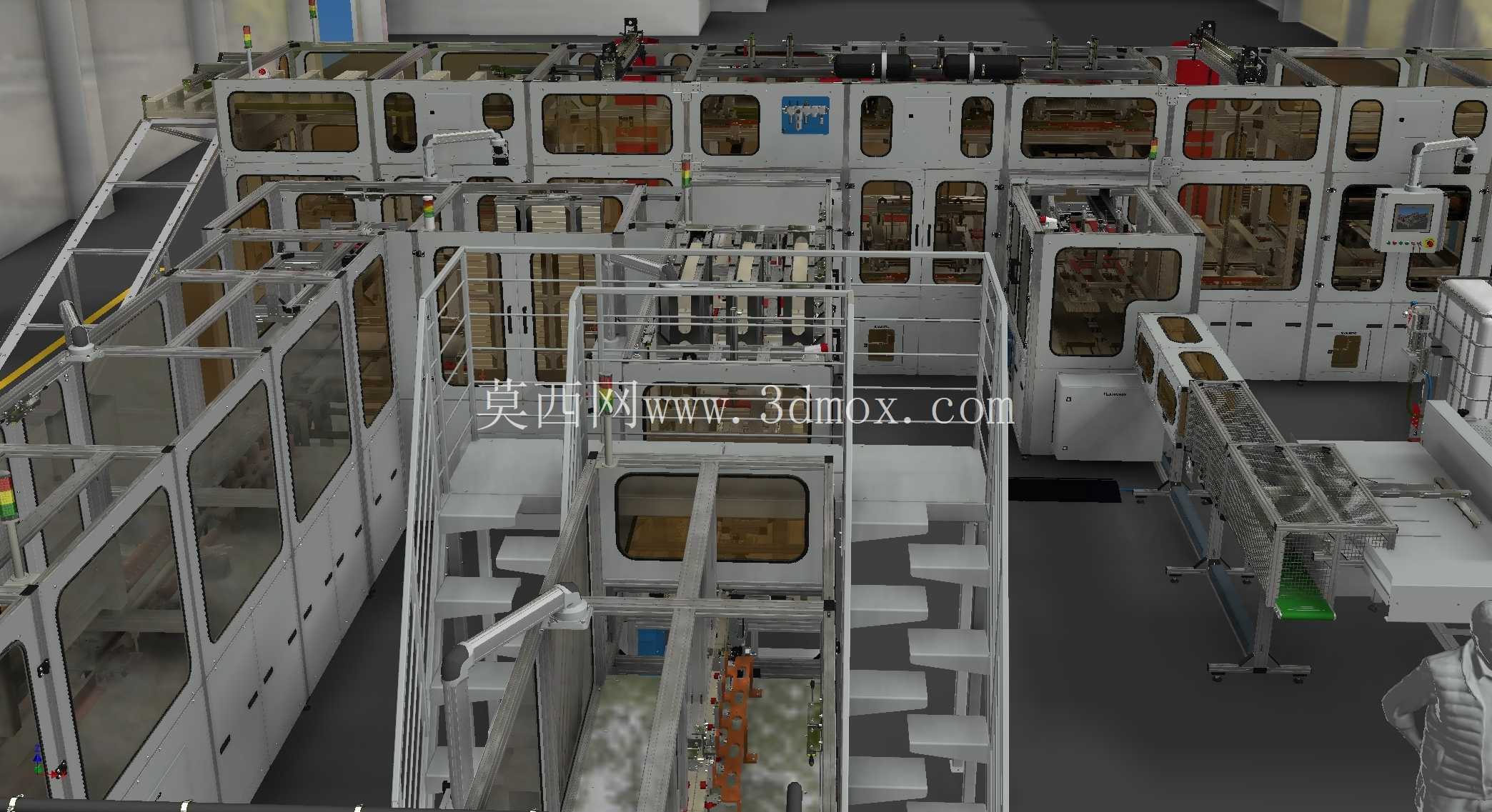

这套纸托盘生产整线的三维结构，完整还原了包装耗材生产场景下从原料输入到成品输出的全流程设备布局，在电商物流、快消品包装、家电运输包装等对纸制承载托盘需求量大的行业场景中，这类整线设备可替代传统分散式人工加单机的生产模式，大幅降低纸托盘成型过程中的人工搬运、对位偏差带来的良品率损耗。从实际用途来看，整线覆盖了纸板上料、涂胶定位、压合成型、边角裁切、成品输出堆叠的全工序，各工位之间通过内置的输送机构完成工件流转，无需人工在工序间转运半成品，可适配不同规格的平压式纸托盘、蜂窝结构纸托盘的连续生产需求。

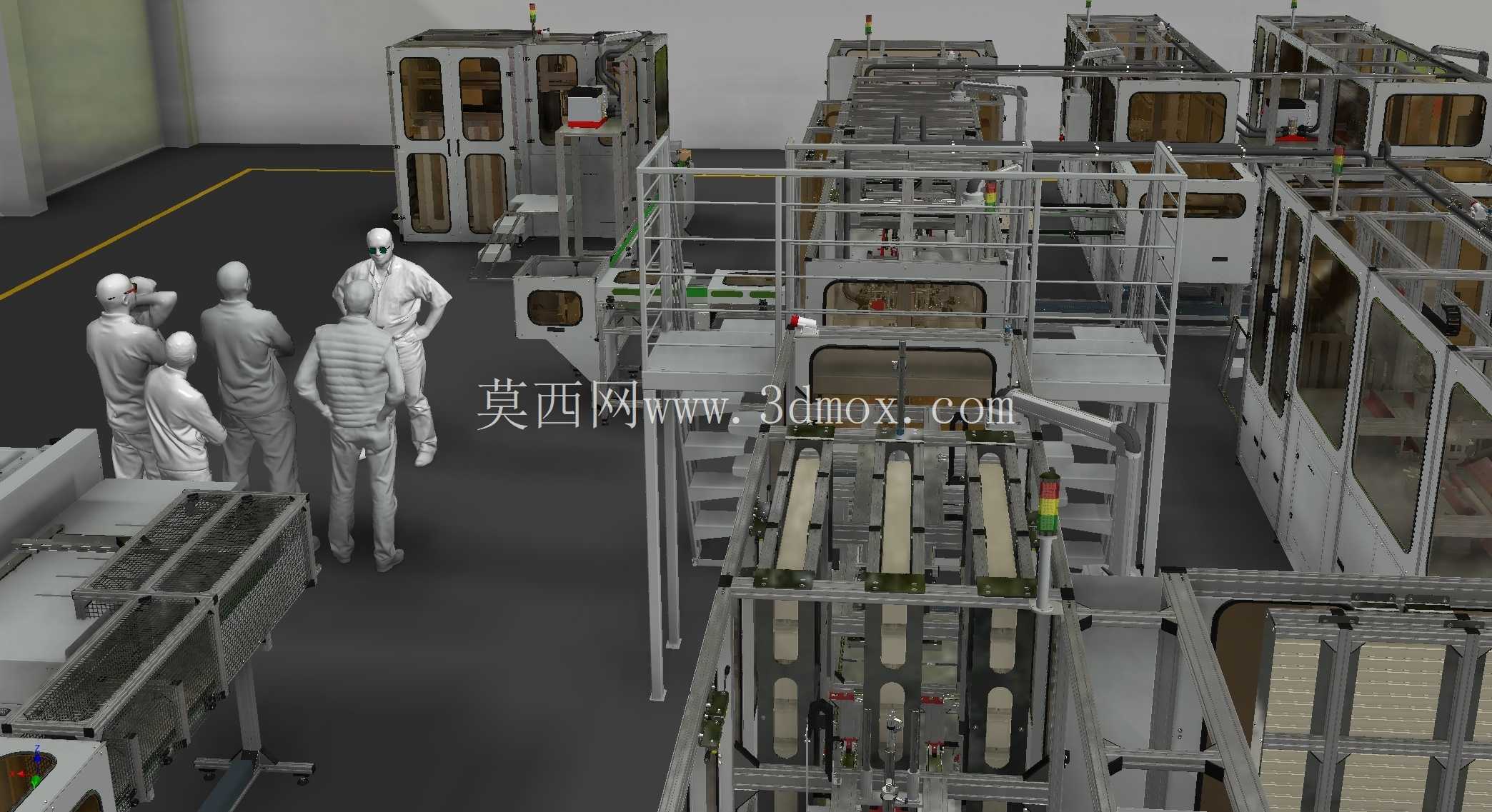

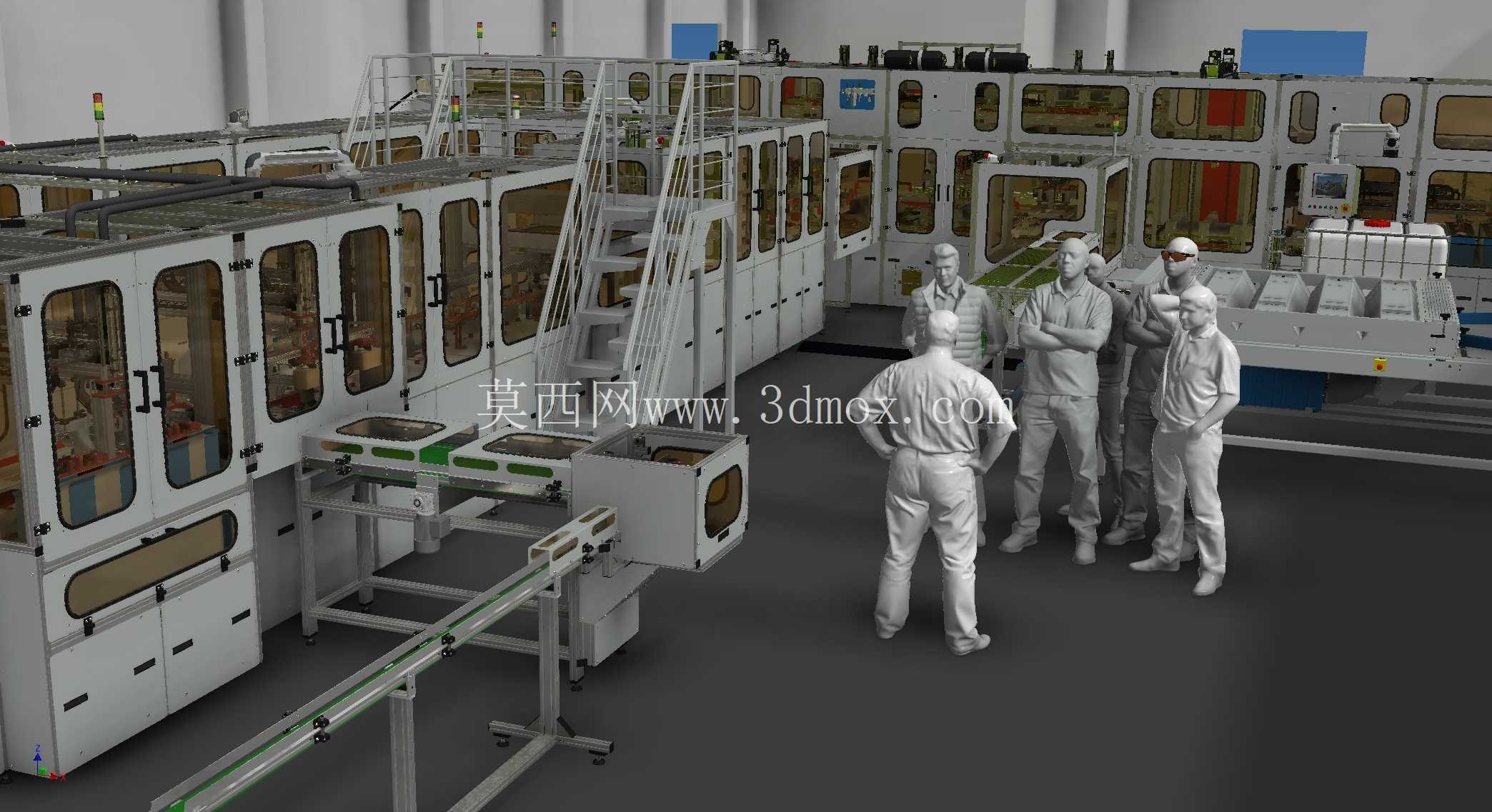

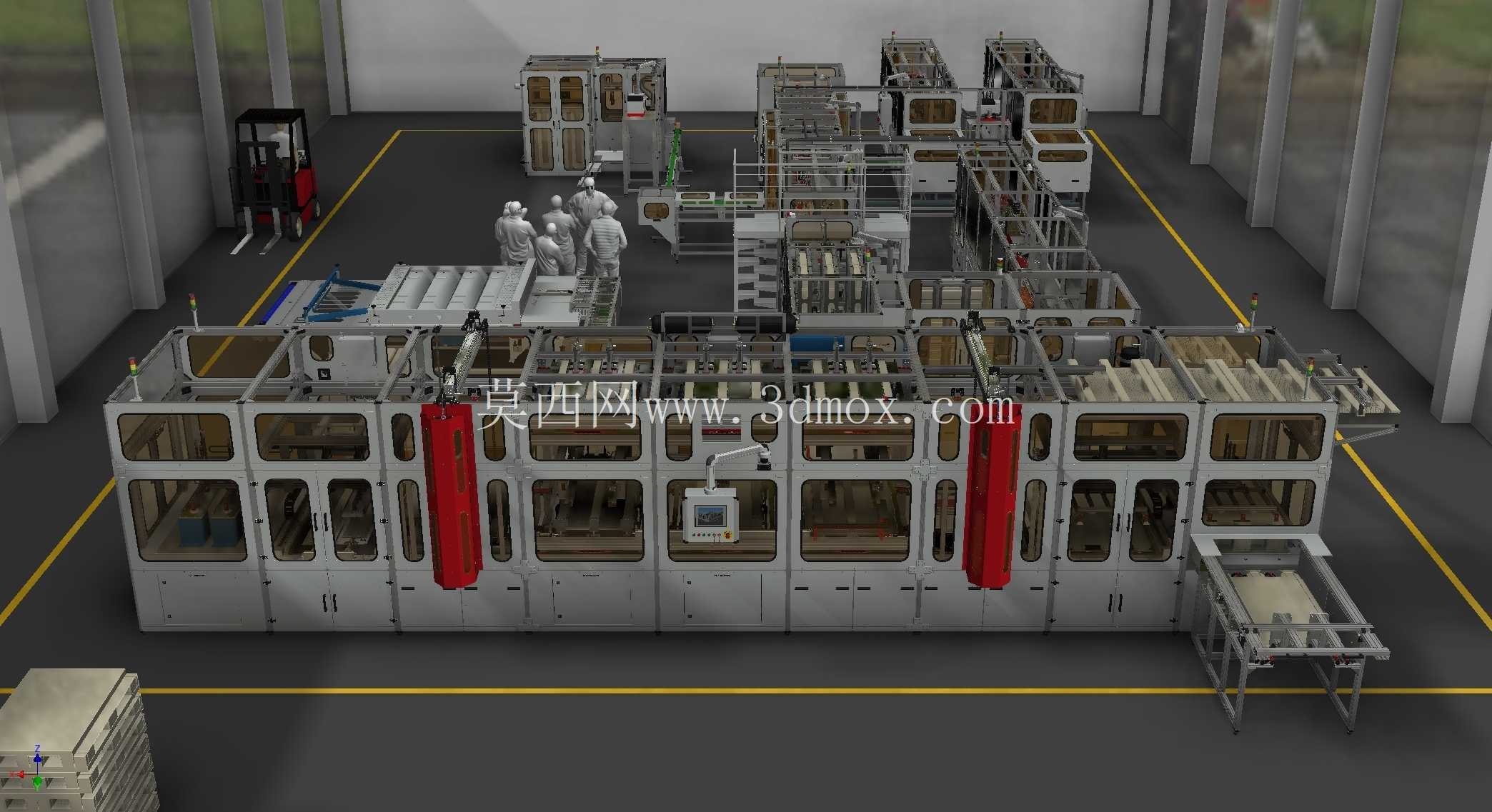

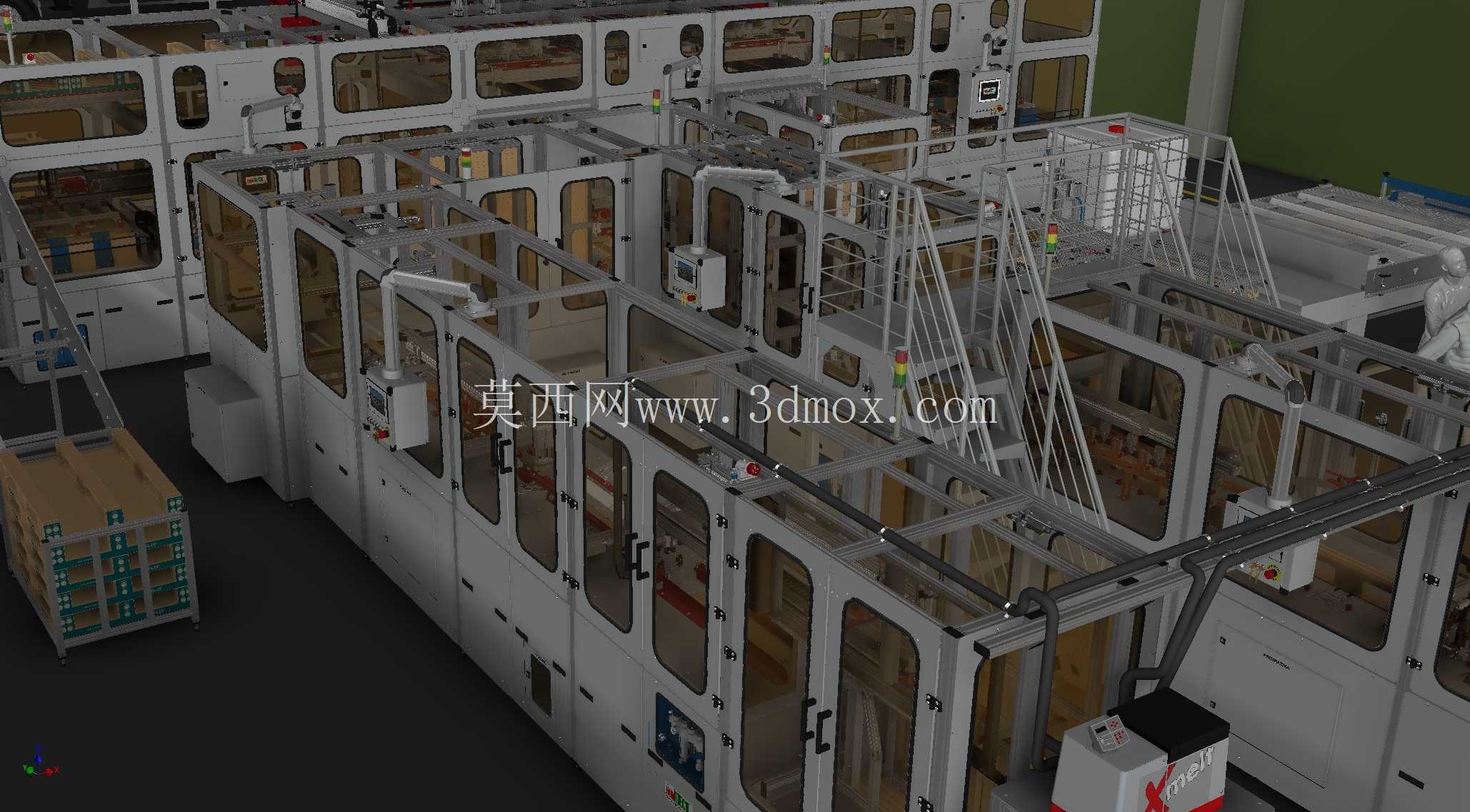

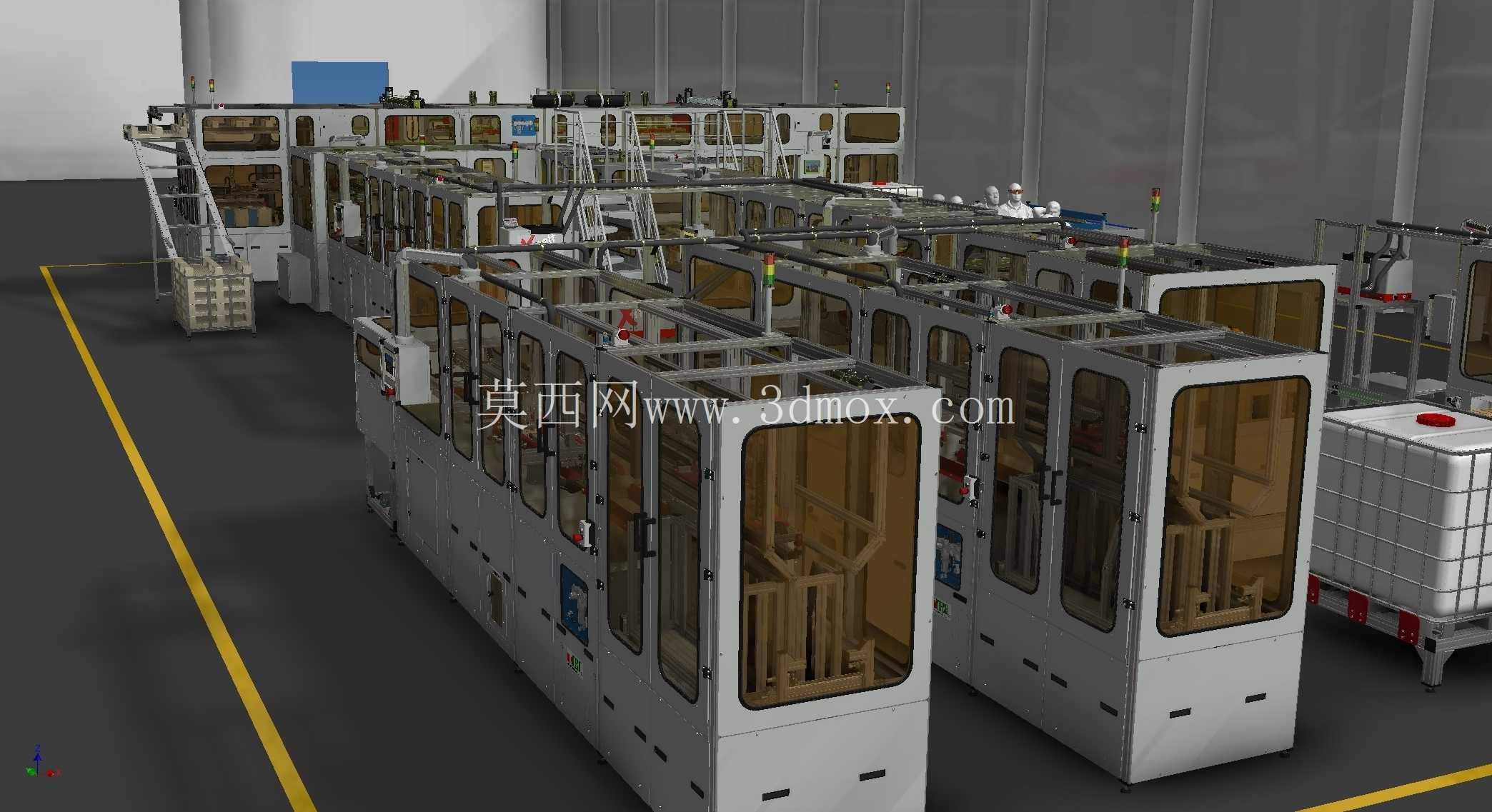

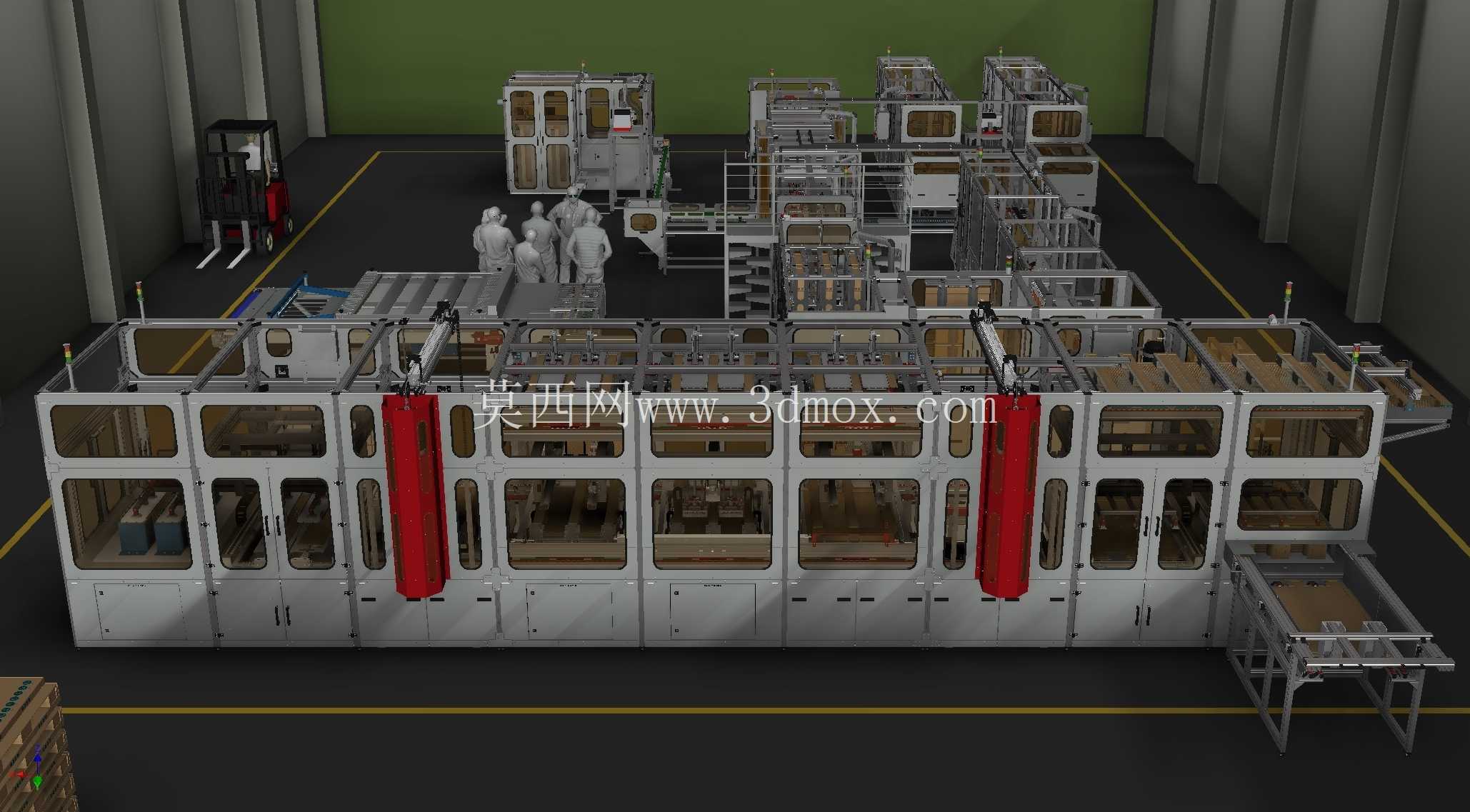

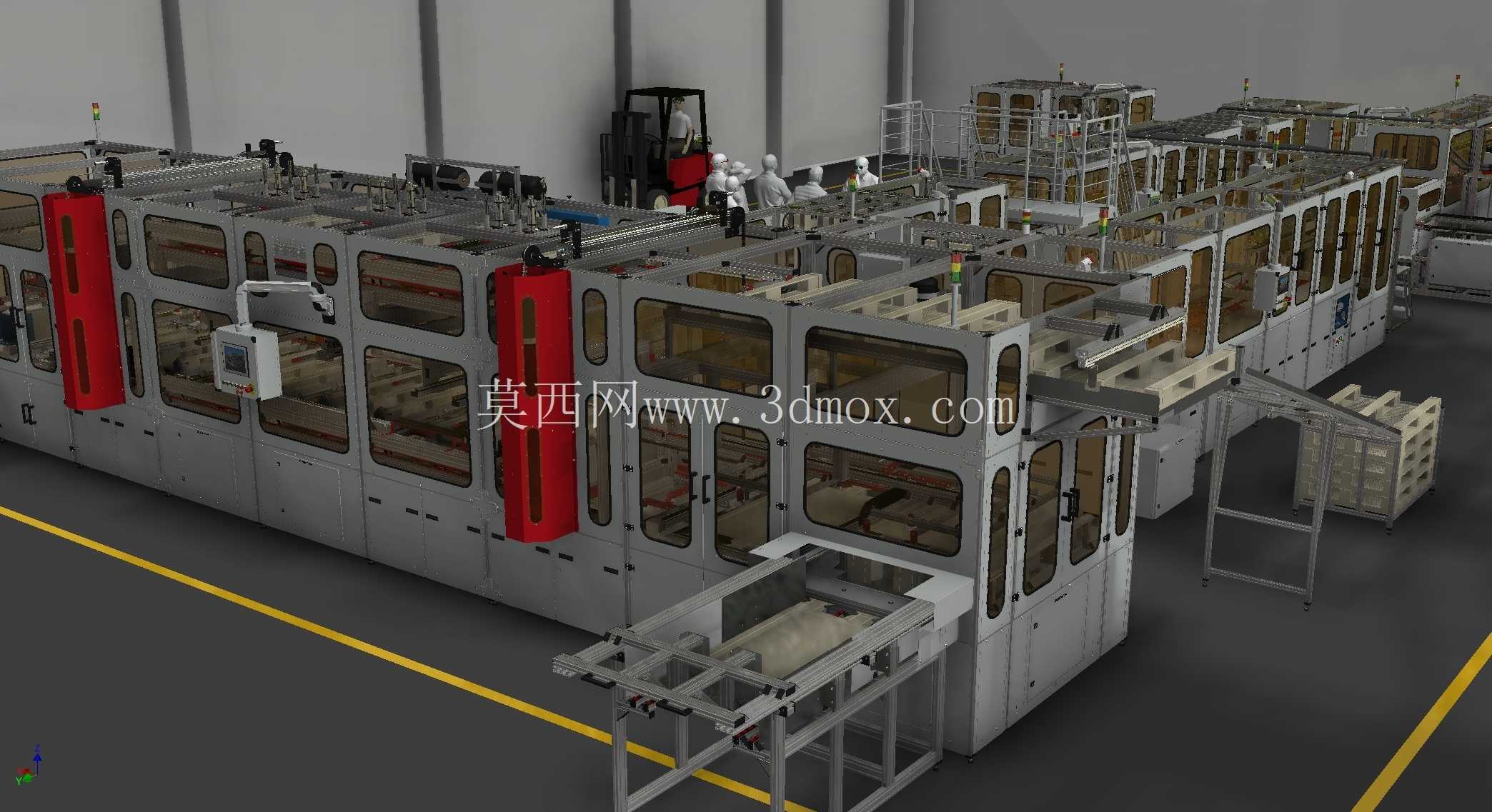

从功能特性上看，整线的主体工位采用封闭式防护柜体设计，操作侧设置透明观察窗，既可以隔离设备运行过程中的传动部件、压合机构带来的安全风险，也方便运维人员实时观察各工位的运行状态，设备两端设置的红色安全急停柱沿操作侧等距分布，满足产线任意位置触发急停的安全规范要求。产线的上料端预留了叉车对接的上料位，可直接将整垛原料纸板通过叉车运至上料工位，无需额外配置辅助上料设备；成品输出端设置了延伸式输送台，可将成型完成的纸托盘直接输送至堆叠工位，对接后续的打包或转运工序。

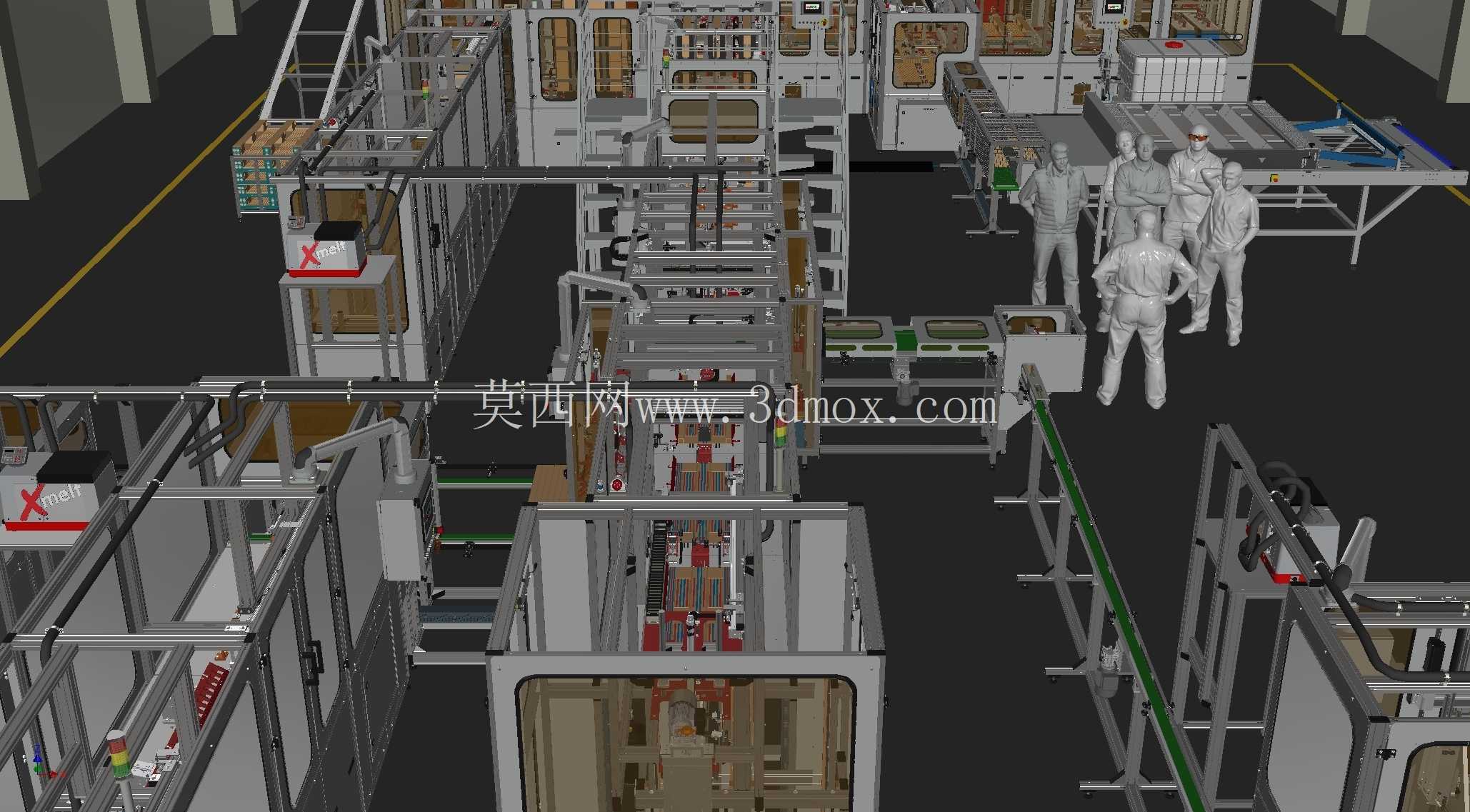

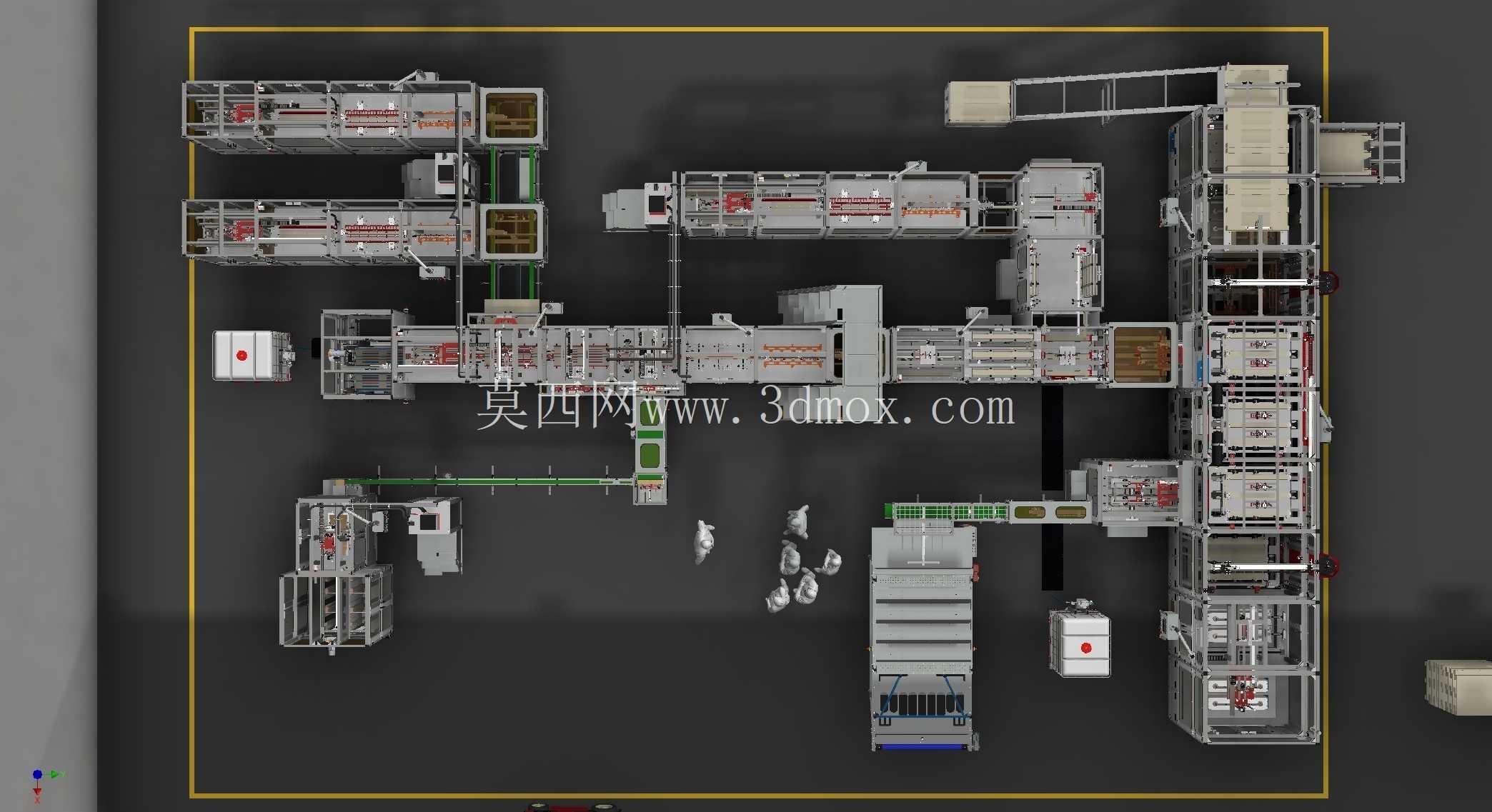

设计思路上，整线采用直线型主输送线搭配侧边功能工位的布局形式，将压合、裁切等执行频率高、维护需求多的工位布置在靠近操作侧的位置，将涂胶、原料暂存等工位布置在产线内侧，既压缩了产线的整体占地宽度，也缩短了日常维护的操作路径。各功能工位采用模块化设计思路，单个工位的结构可根据生产的纸托盘规格进行快速调整，更换不同的成型模具即可适配不同尺寸、不同承重等级的纸托盘生产，无需对整线的主体框架进行大规模改动。传动系统的布局充分考虑了安装与维护的便利性，所有传动轮、传动带的位置都预留了检修空间，防护门采用快拆式结构，无需专用工具即可打开进行日常的清洁与易损件更换。

从外形尺寸与安装边界来看，整线主体长度覆盖数十米的安装空间，操作侧预留不小于1.2米的人员通行与维护通道，设备后侧预留0.8米的管线布设与检修空间，地面安装要求为平整的硬化工业地面，各工位的安装基准统一以主输送线的输送面为高度基准，确保各工位之间的工件流转高度一致，避免出现工件卡滞、跌落的问题。产线的进料端高度适配标准叉车的作业高度，无需额外开挖地坑或搭建增高平台，降低了车间的安装改造成本；成品输出端的高度可根据后续对接的堆叠设备、打包设备的输入高度进行小幅调整，适配不同车间的后续工序布局。在三维建模过程中，所有部件的装配关系都按照实际设备的装配逻辑进行搭建，传动部件的运动行程、安全防护的覆盖范围、工位之间的衔接间隙都按照实际工程参数进行还原，可直接用于产线布局规划、设备结构校核、新员工培训的可视化参考，也可作为同类型包装生产产线设计的结构参考模板，帮助设计人员快速完成整线的方案布局与细节调整，减少前期方案设计阶段的重复建模工作量。
