HLK-LD2450毫米波人体存在雷达传感模块

在智能楼宇、智能家居、安防监测等场景中，非接触式人体存在检测一直是设备感知层的核心需求之一，传统红外传感存在检测盲区大、无法识别静止人体、受环境温度干扰明显的短板，而24GHz毫米波雷达技术的落地，刚好填补了这一应用缺口。本次呈现的HLK-LD2450传感模块三维模型，完整还原了模块的板载结构、接口布局与元器件排布，可直接嵌入各类终端设备的结构设计流程中，减少选型阶段的实物打样匹配成本。

从实际功能特性来看，该模块依托24GHz毫米波雷达的探测原理，可实现对覆盖范围内运动人体、微动人体甚至静止存在人体的精准识别，不受光照、烟雾、温湿度等环境因素干扰，相比传统传感方案，检测稳定性大幅提升，可覆盖人体存在触发、运动轨迹追踪、靠近感应触发等多类应用需求，适配智能照明人来灯亮、智能家电人体唤醒、安防区域入侵检测、办公区域人员统计等多类落地场景。

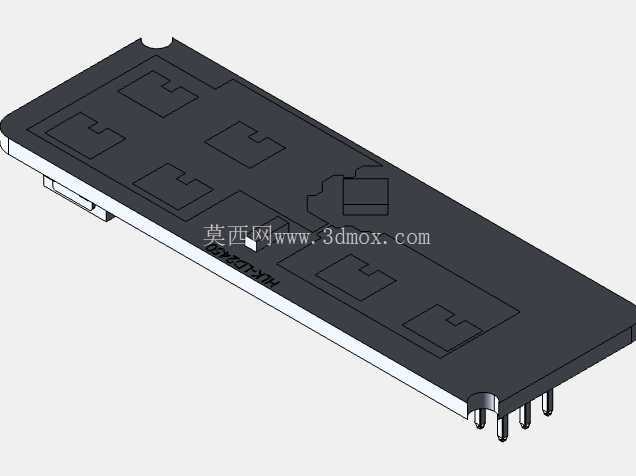

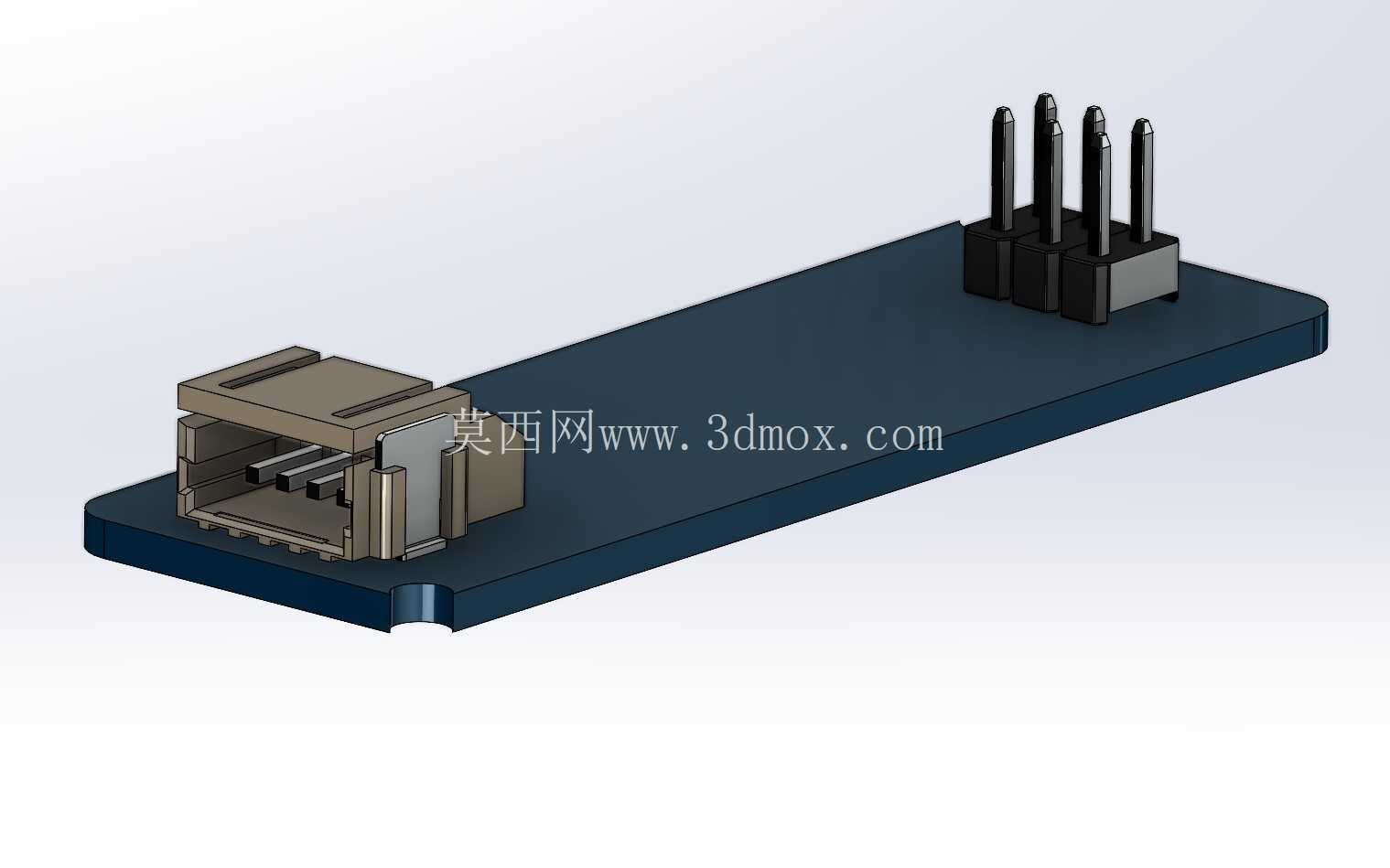

从结构设计思路来看，该模块采用标准PCB板载集成方案，将雷达射频芯片、信号处理电路、天线阵列、排针接口全部集成在单块电路板上，整体结构紧凑无冗余结构。板载的多组贴片天线采用规则阵列排布，在PCB板上预留了固定的净空区域，避免金属结构遮挡对射频信号造成衰减，设计时充分考虑了射频信号的传输要求，板上的核心处理芯片、射频前端元器件均做了位置避让，防止元器件之间的信号干扰。模块侧边采用直插排针作为对外接口，排针引脚间距符合标准2.54mm排距规范，可直接插接在配套底板上，也可通过排线连接到主控板，适配不同设备的内部布线需求。

从外形尺寸与安装边界来看，该模块整体为矩形薄型板卡结构，板边做了圆角处理避免安装时刮伤线材，板上预留的安装定位缺口可配合卡扣或者螺丝实现快速固定，安装时需要注意天线面的朝向需要正对检测区域，天线前方不能有金属遮挡物，塑料、木质等低介电常数的遮挡物对信号影响较小，可根据设备外壳材质调整安装深度。模型完整还原了板上每一个元器件的外形高度，在做设备结构堆叠设计时，可直接参考模型的元器件高度预留内部空间，避免出现结构干涉，比如板上最高的排针接口高度、贴片芯片的高度、黑色塑封元器件的突出高度都在模型中做了1:1还原，结构工程师在做壳体设计、内部筋位排布时，可直接调用模型进行干涉检查，无需手动测量实物尺寸。

在实际设备集成过程中，该模块的三维模型可直接导入各类三维设计软件中，与主控板、外壳、电源模块等其他零部件做装配匹配，提前验证安装位置的信号覆盖范围是否符合设计要求，比如在智能面板设计中，可将模块放置在面板内部，模拟面板外壳对雷达信号的衰减影响，调整模块的安装角度与位置，确保检测范围覆盖目标区域；在安防传感器设计中，可通过模型匹配外壳的安装柱位置，直接定位模块的固定点位，减少反复调整安装位的时间。模块的接口定义在结构模型上也做了对应位置的还原，设计时可提前预留出线空间，避免线材弯折角度过大影响连接可靠性。

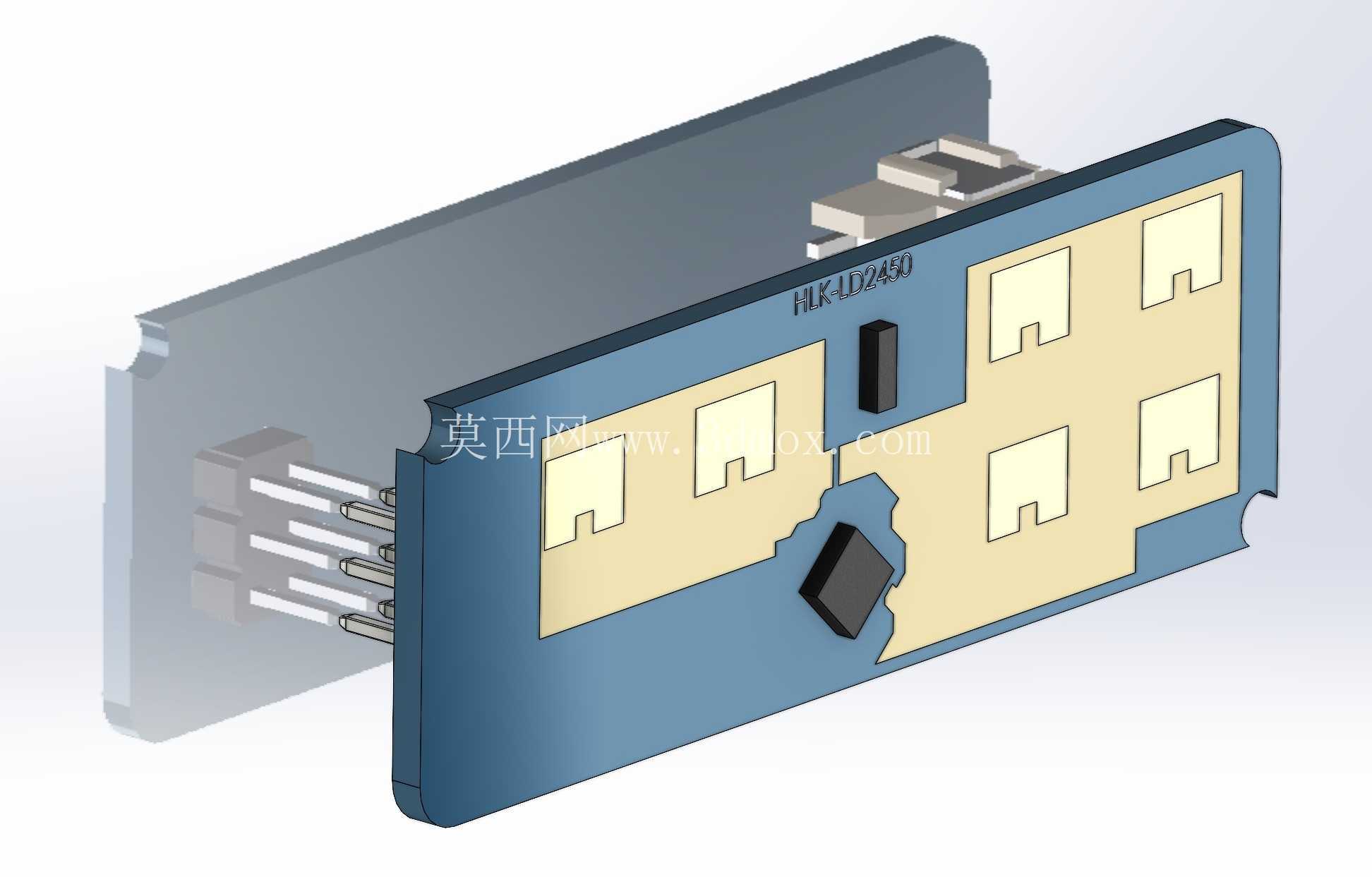

不同于通用类的传感模块，该雷达模块的天线布局直接决定了检测角度与检测距离，模型中精准还原了每一组天线贴片的外形与位置，在做系统级仿真时，可直接基于模型的天线位置模拟检测波束的覆盖范围，优化设备整体的感应性能，避免后期样机测试时出现检测盲区。板上的不规则定位缺口是专门为防呆设计，安装时可避免模块反插导致的接口接反问题，结构设计时可在壳体对应位置设置匹配的定位筋，实现模块的快速装配，无需额外做方向标识。
