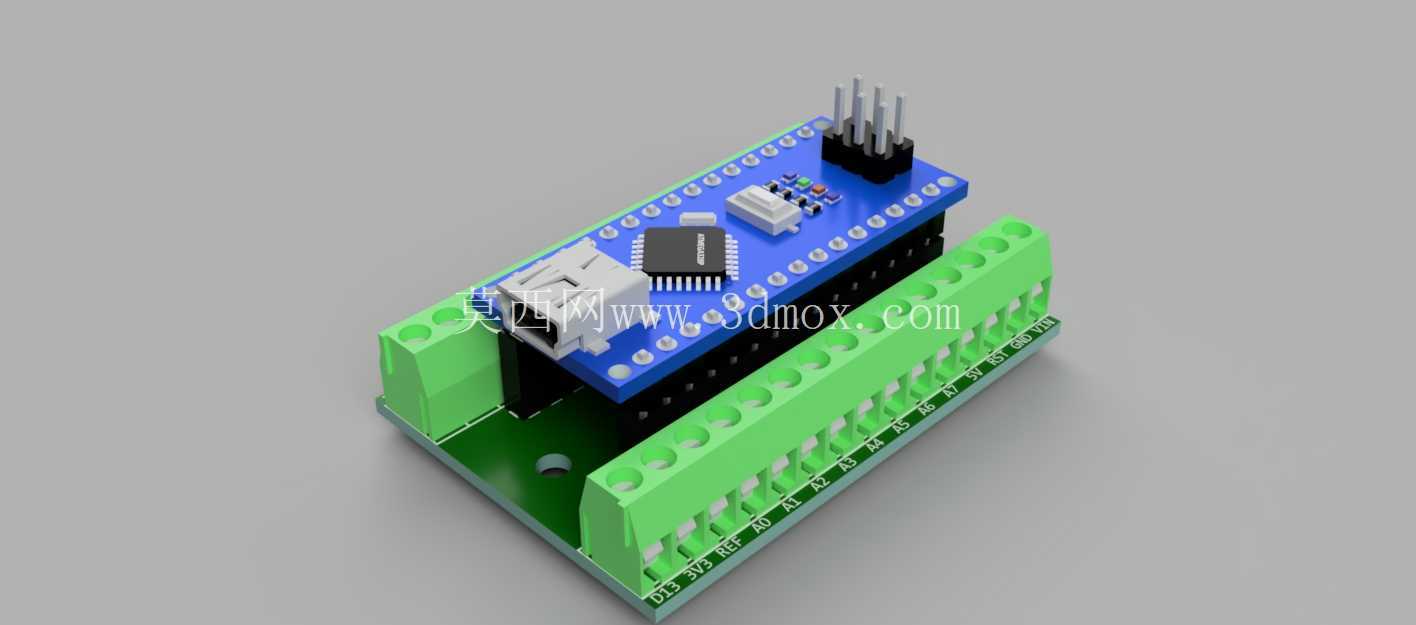

ArduinoNanoIO扩展板接线端子结构

在嵌入式开发、小型智能设备原型搭建的场景里，核心控制板的引脚引出与接线可靠性一直是影响调试效率、设备运行稳定性的关键环节，这款适配Arduino Nano的IO扩展结构，正是针对这类需求完成的结构设计。从实际使用场景来看，不管是高校电子类课程的实验教学、创客群体的快速原型验证，还是小型工业传感节点、桌面级智能装置的小批量试制，都经常遇到Nano板排针间距小、直接接线容易虚接、杜邦线反复插拔后接触不良的问题，这款扩展结构通过直插式的对接设计，直接将Nano板的所有数字、模拟引脚转接为大间距的螺丝接线端子，彻底解决了小间距排针接线的操作难题。

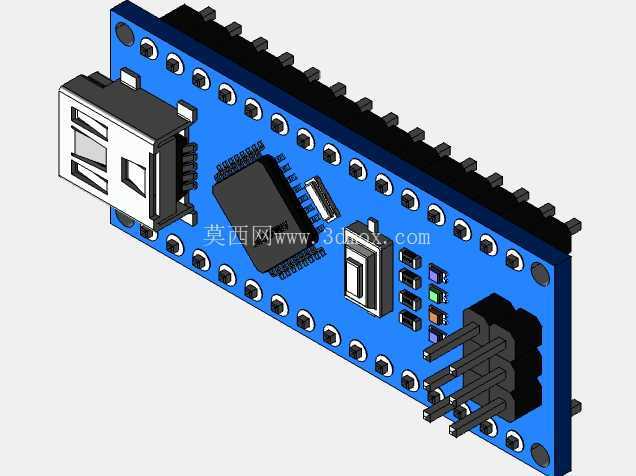

从功能特性上看，该结构完全兼容标准尺寸的Arduino Nano控制板，供电支持3-5V的宽压输入范围，覆盖了Nano板常规的USB供电、外部直流供电的全部电压区间，不会出现供电不匹配导致的板件损坏问题。所有的数字IO口、模拟输入口都通过板载走线引出到两侧的绿色接线端子上，每个端子对应一个IO引脚，同时在端子旁预留了丝印标识位，接线时可以直接对应引脚定义，不需要反复查阅核心板的引脚图，大幅降低接线错误率。扩展板与Nano板采用直插排针对接的方式，不需要额外焊接，直接将Nano板对准排针压下即可完成组装，拆卸时也可以直接拔下，不会损伤核心板的焊盘，方便核心板重复利用在不同项目中。

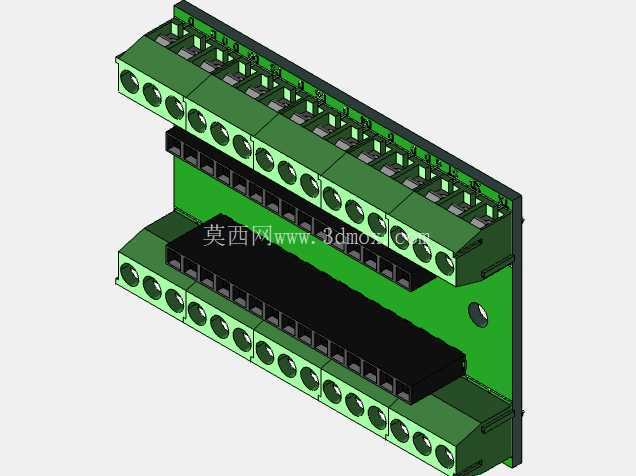

设计思路上，这款结构优先考虑了接线操作的便利性与结构的紧凑性，整体采用双层板叠装的布局，Nano板安装在扩展板的上层，接线端子布置在扩展板的两侧边缘，接线时螺丝刀可以垂直操作端子螺丝，不会被上层的Nano板挡住操作空间。板载的排针座位置完全匹配标准Nano板的排针间距，公差控制在0.1mm以内，避免出现插装过紧导致板件弯曲、或者插装过松导致接触不良的问题。接线端子选用了间距5.08mm的标准螺丝式端子，这种端子是工业接线中常用的规格，兼容0.2-2.5平方毫米的导线，不管是细的杜邦线转接线，还是稍粗的设备供电线、传感器信号线都能可靠夹紧，夹紧力可以达到导线拉拔力大于50N的要求，不会因为设备振动、导线拉扯出现松脱。

从安装边界与外形尺寸来看，整个扩展结构组装完成后的整体宽度与标准Nano板一致，长度方向仅比Nano板长出接线端子的安装尺寸，整体占用的安装空间很小，可以直接安装在小型设备的控制仓内，不需要额外预留过大的安装空间。扩展板的四个角预留了M3的安装孔位，孔位间距符合通用的小型控制板安装标准，可以直接用铜柱固定在设备的安装底板上，也可以搭配3D打印的外壳使用，安装方式灵活。板上的元件布局做了避让设计，Nano板上的USB接口、复位按键位置在组装后完全外露，不会被扩展板或者接线端子挡住，下载程序、按下复位操作都不需要拆下扩展板，日常调试操作非常方便。

在实际工程应用中，这类扩展结构还可以减少原型设备的接线故障点，传统杜邦线连接的方式，每个接线点都是单独的杜邦头，在设备移动、调试拉扯的过程中很容易出现个别杜邦头松脱的问题，排查故障时需要逐个检查接线，而采用螺丝端子固定后，所有接线点都被可靠夹紧，只要在初次接线时拧紧端子螺丝，后续使用中基本不会出现接线松脱的问题，大幅降低了原型设备的维护成本。同时板载的走线做了等宽设计，电源走线的宽度满足最大500mA的载流要求，不会出现供电线路压降过大导致的核心板工作不稳定问题，信号走线的间距满足常规低压数字信号的抗干扰要求，在近距离传感信号传输的场景下不会出现信号串扰的问题。对于需要频繁更换接线的测试场景，这种端子式的扩展板比焊线式的转接方式效率高很多，更换接线时只需要松开对应端子的螺丝，抽出导线再插入新的导线拧紧即可，不需要反复焊接，也不会损伤核心板的焊盘，非常适合实验室、创客空间这类需要快速搭建不同测试电路的场景。
