电动伺服数控折弯压力机结构设计

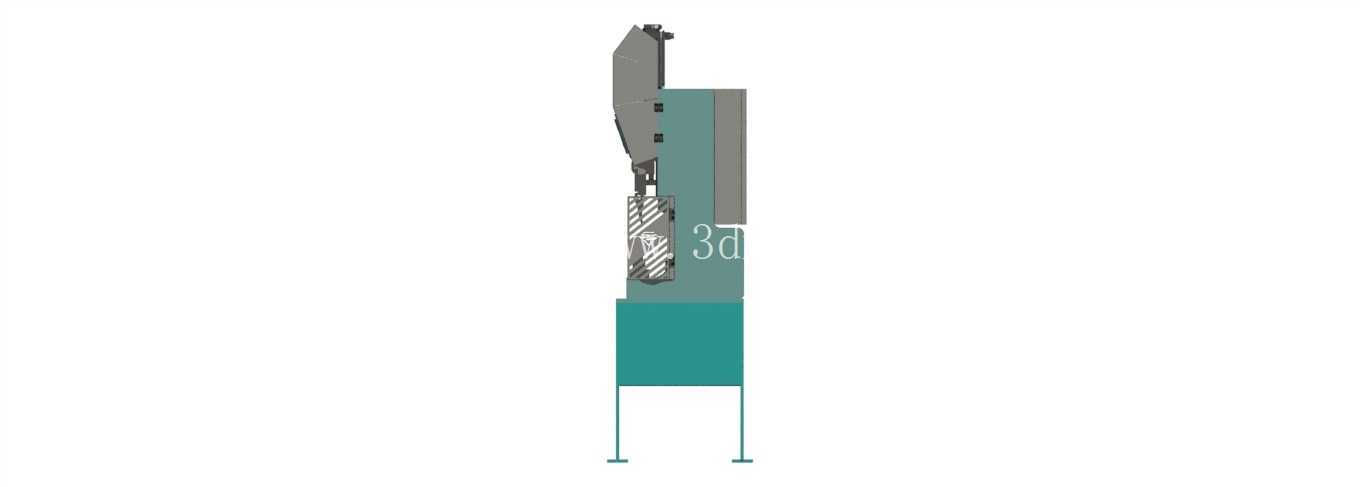

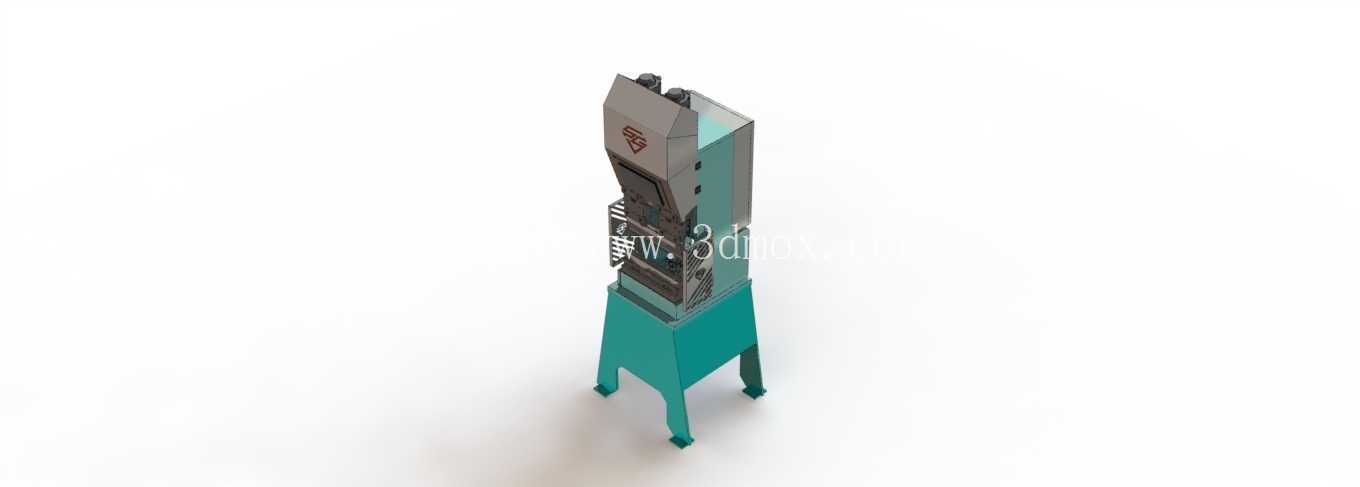

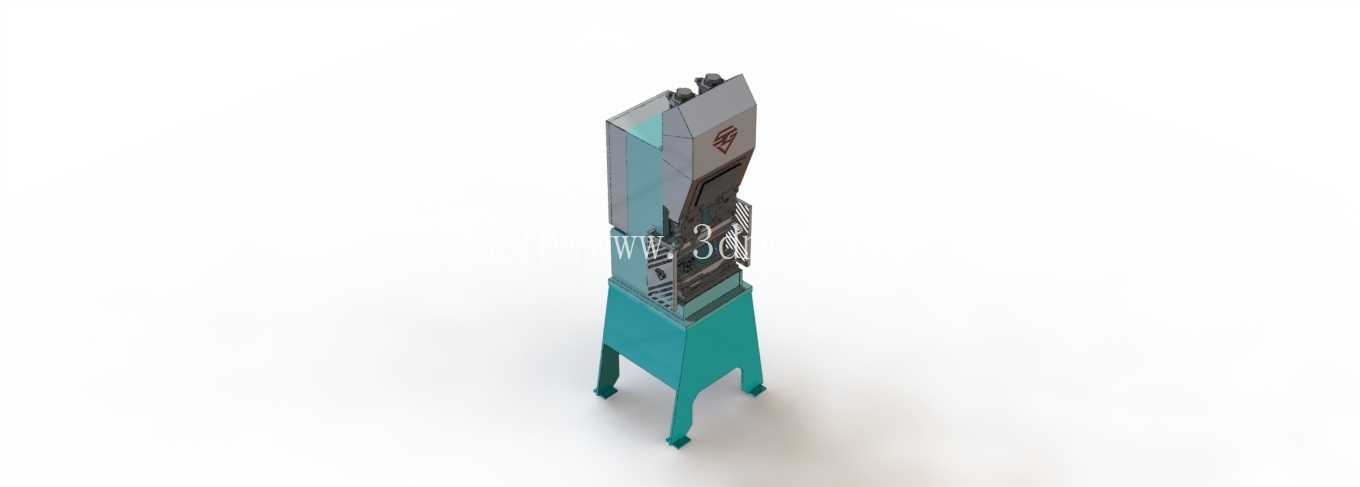

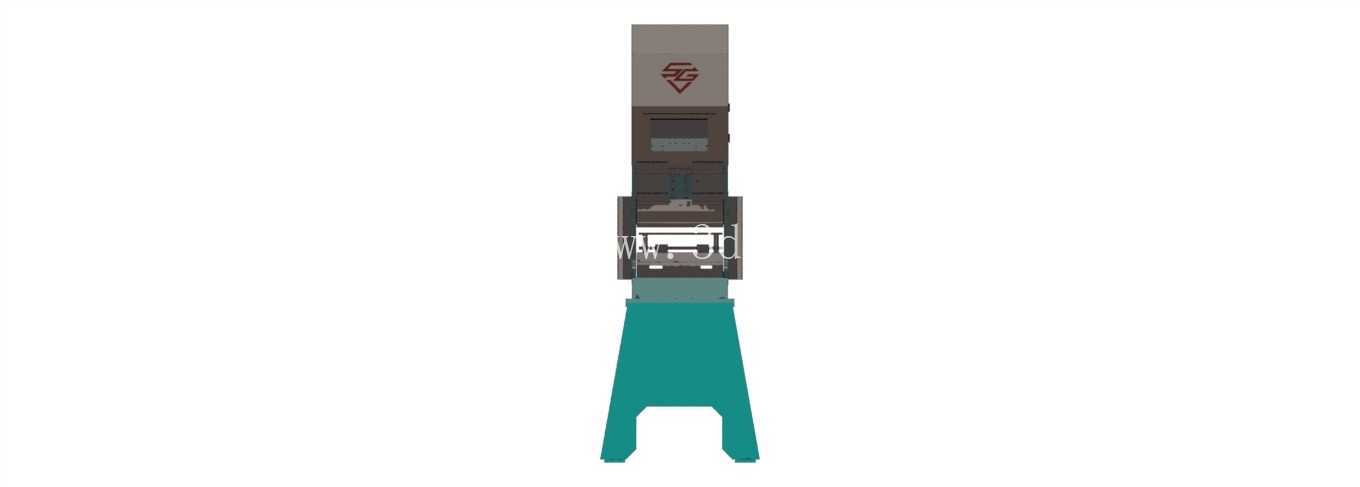

这款电动伺服驱动的数控折弯压力机，主要面向中小型钣金加工车间的小吨位精密折弯作业场景，适配多品种小批量的金属板材成型需求，在五金制品、机箱机柜加工、小型金属构件生产场景中，能够替代传统液压折弯设备完成精度要求更高、换型频次更快的折弯工序。从结构布局来看，设备采用立式C型开式机身设计，底部为四脚支撑的落地式安装结构，支腿采用带锥度的箱型焊接结构，既保证了机身落地的稳定性，也预留了底部的工件出料与废料掉落空间，安装时无需额外做复杂的地基预埋，仅需在硬化的车间地面上通过膨胀螺栓固定支脚底部的安装板即可，整体占地宽度控制在600mm以内，深度方向不超过800mm，适合车间内狭小工位的排布，也可搭配小型上下料机械手组成单元化加工工位。

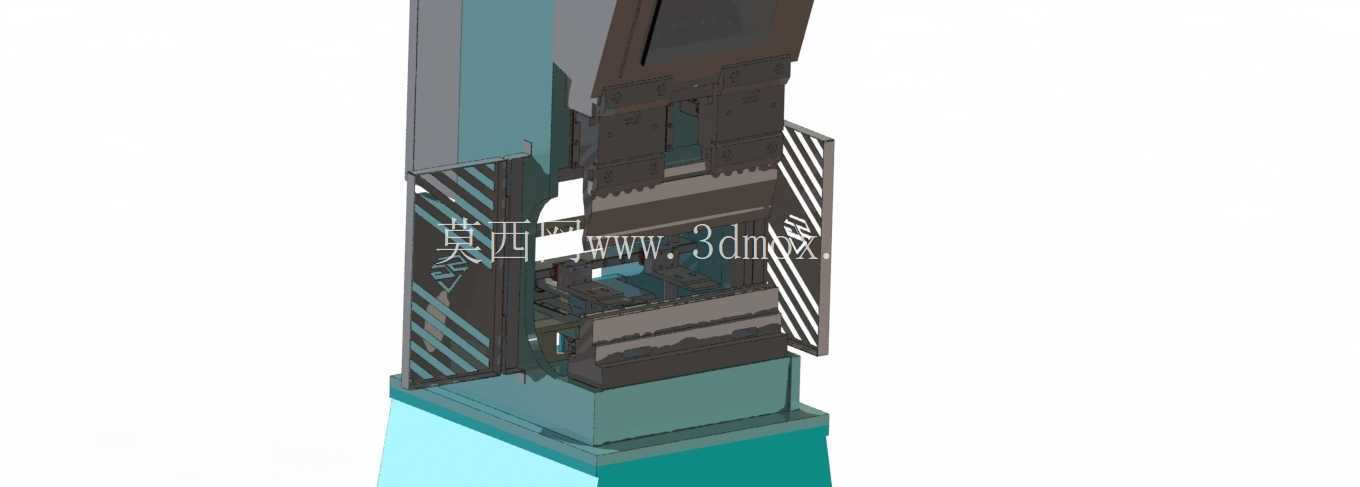

设备的核心驱动采用伺服电机直连传动结构，区别于传统液压折弯机的油路传动方案，伺服驱动的结构将电机布置在机身背部的隐藏式腔体内，既避免了加工过程中金属碎屑、切削液飞溅对电机运转的影响，也缩短了传动链长度，减少了传动间隙带来的精度损失，滑块的下行、保压、回程动作全部通过伺服系统的扭矩输出控制，折弯压力的控制精度可达到满量程的±2%，能够满足薄铝板、薄钢板、镀锌板等常用钣金材料的折弯成型需求，不会出现液压设备常见的压力波动导致的折弯角度不一致问题。滑块的行程方向采用双直线导轨导向，导轨安装在机身两侧的加工基准面上，装配时通过百分表打表调整导轨平行度，保证滑块上下运行的直线度误差控制在0.02mm/100mm以内，避免折弯过程中滑块偏载导致的工件角度超差、模具磨损不均问题。

工作台部分采用整体式钢板焊接结构，台面经过磨削加工保证平面度，下模安装槽采用标准的快换式槽型结构，可适配不同规格的折弯下模，换模时仅需松开锁紧螺栓即可滑动更换模具，无需重新校准台面基准，能够大幅缩短多品种加工时的换型准备时间。设备的折弯喉深设计为180mm，能够满足宽度400mm以内板材的折弯加工需求，最大开口高度150mm，可适配高度120mm以内的折弯上模，满足常规V型折弯、压平、压筋等多种成型工序的模具安装空间要求。机身的上部腔体集成了电气控制元件的安装空间，所有走线全部通过内部线槽布置，外部无裸露线缆，既避免车间加工环境中的油污、碎屑对线路的损坏，也让设备整体外观更加整洁，减少日常清洁维护的工作量。

从设计思路上，这款设备优先平衡了小吨位加工场景下的精度、占地与易用性，没有追求大吨位的加工能力，而是聚焦在6吨以内的小型钣金折弯需求上，将伺服驱动的精度优势、开式机身的操作便利性结合起来，操作侧预留了足够的工件摆放空间，操作人员站在设备正前方即可完成上下料、对位、折弯的全流程操作，无需额外的辅助工位。机身的外壳覆盖件采用模块化的钣金拼装结构，所有覆盖件都通过螺栓固定在机身框架上，后期维护时仅需拆卸对应位置的覆盖件即可接触到内部的传动、电气元件，无需整体拆解外壳，降低了日常维护的难度。支腿部分的高度经过人体工程学优化，工作台面距离地面的高度控制在900mm左右，适配操作人员站立作业的舒适高度，长时间操作也不容易产生疲劳。

在实际使用场景中，这款设备既可以作为大型钣金加工车间的补充工位，完成小型零件的精密折弯加工，避免占用大型折弯设备的产能，也适合小型五金加工门店、教学实训场景使用，整体结构没有复杂的液压油路，日常维护仅需定期给导轨加注润滑脂、检查传动部件的紧固情况即可，不存在液压油泄漏、油路堵塞等常见故障点，对使用环境的要求更低，不需要配套的液压油冷却、过滤装置，后期使用成本更低。滑块的运行速度可通过伺服参数灵活调整，空行程下行时可设置较高的移动速度缩短辅助时间，接近工件时自动切换为低速工进，保证折弯过程的平稳性，避免快速下行冲击工件导致的定位偏移，回程时也可根据模具高度设置合适的回程高度，减少不必要的空行程浪费，提升单件加工的效率。
