带料连续压花成型生产设备结构设计

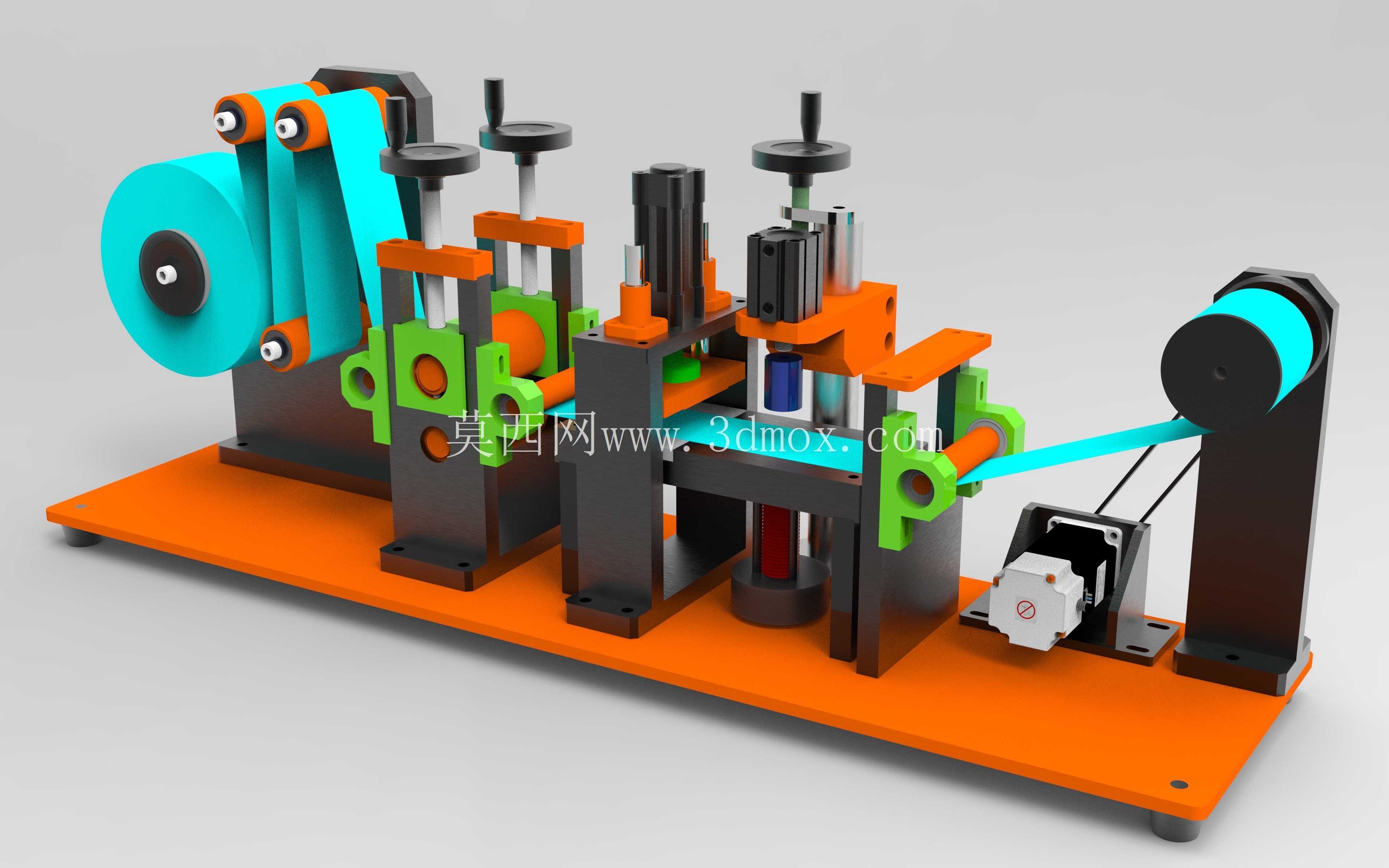

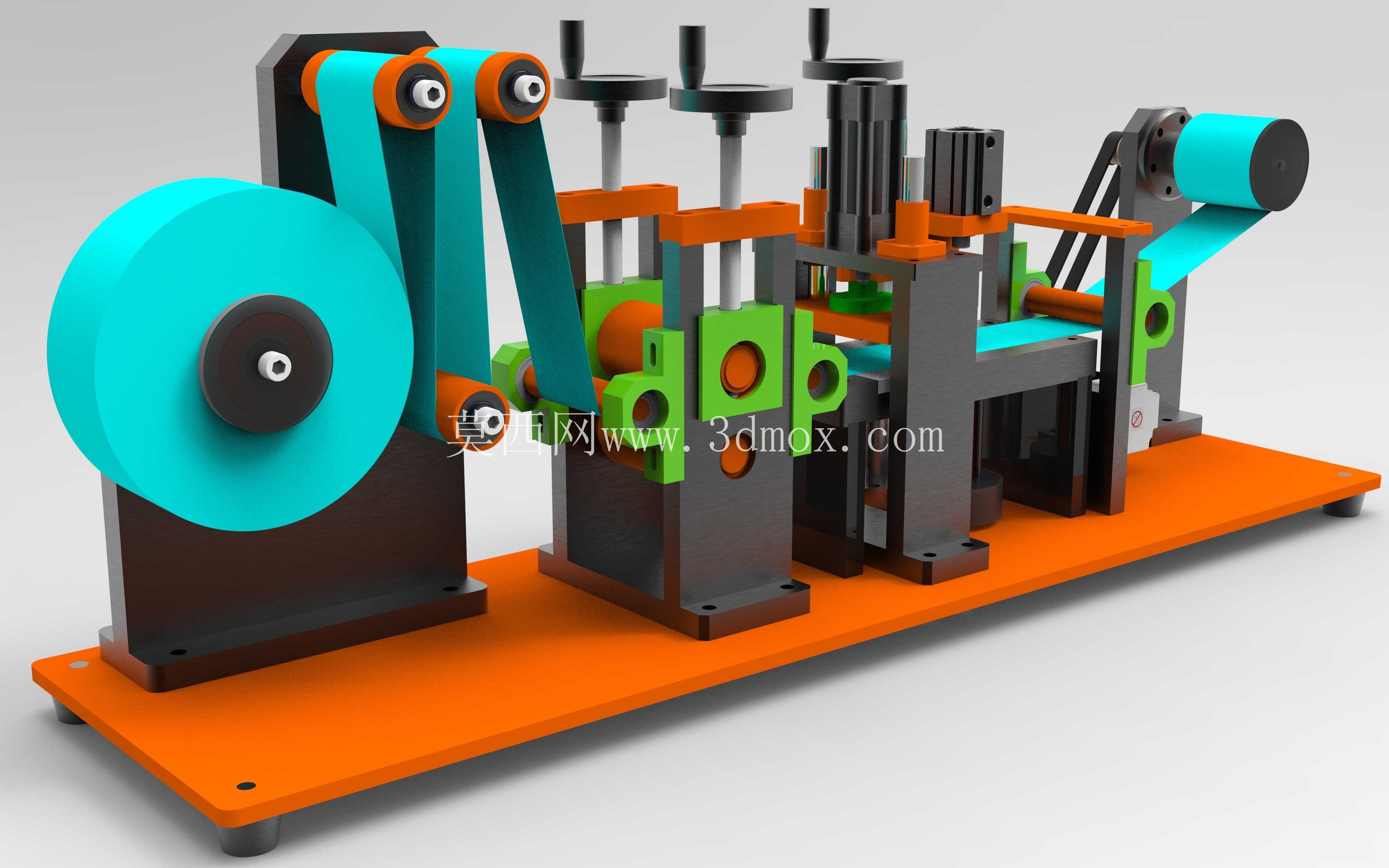

　　这套压花设备针对带状卷材的连续表面压印作业设计，核心适配薄型金属带、复合包装带、装饰面料带等卷状来料的在线压花加工，常见应用场景覆盖装饰建材带材生产、包装封带纹路加工、五金饰件带料预成型、电子屏蔽带表面压纹等连续生产工位，可直接对接前段放卷架与后段收卷、裁切工位，组成完整的带料加工产线，无需额外搭建中转接驳结构。设备整体采用卧式长轴布局，安装基准为一体化加厚钢板底座，所有功能单元均通过T型槽螺栓固定在底座平面上，安装时可根据来料宽度、压花工位数量灵活调整各单元的横向间距，底座底部预留的地脚安装孔适配M16规格膨胀螺栓，整机安装边界长度控制在1.8米范围内，宽度0.7米，最高工位的操作高度为1.1米，无需额外搭建操作平台，操作人员站在设备单侧即可完成所有工位的调试、换模与日常巡检作业。从功能单元划分来看，设备左端为放卷承托工位，采用大直径阻尼式放卷轴，可承载最大直径400mm、宽度200mm以内的卷状来料，阻尼力度可通过轴端的调节旋钮手动调整，避免放卷过程中带材松垮或拉扯变形；紧邻放卷工位的是两组导向限位辊组，辊面采用包胶处理，避免刮花带材表面，两侧的限位挡圈可通过手拧螺栓快速调整宽度，适配不同幅宽的来料导向，保证带材始终沿设备中心线进入压花工位。

　　中间段为核心压花执行单元，共设置三组可独立调整压合高度的压合工位，每个工位的压辊均采用快拆式安装结构，更换不同纹路的压辊时只需松开两端的锁紧螺母即可完成拆装，无需拆解整个机架；每个压合工位上方都设置了手轮调节机构，配合刻度标尺可精确控制压辊的下压量，调节精度可达0.02mm，能够适配0.1mm到2mm厚度范围内的带材压花作业，避免压合力过大导致带材断裂或压合力不足导致纹路不清晰的问题。

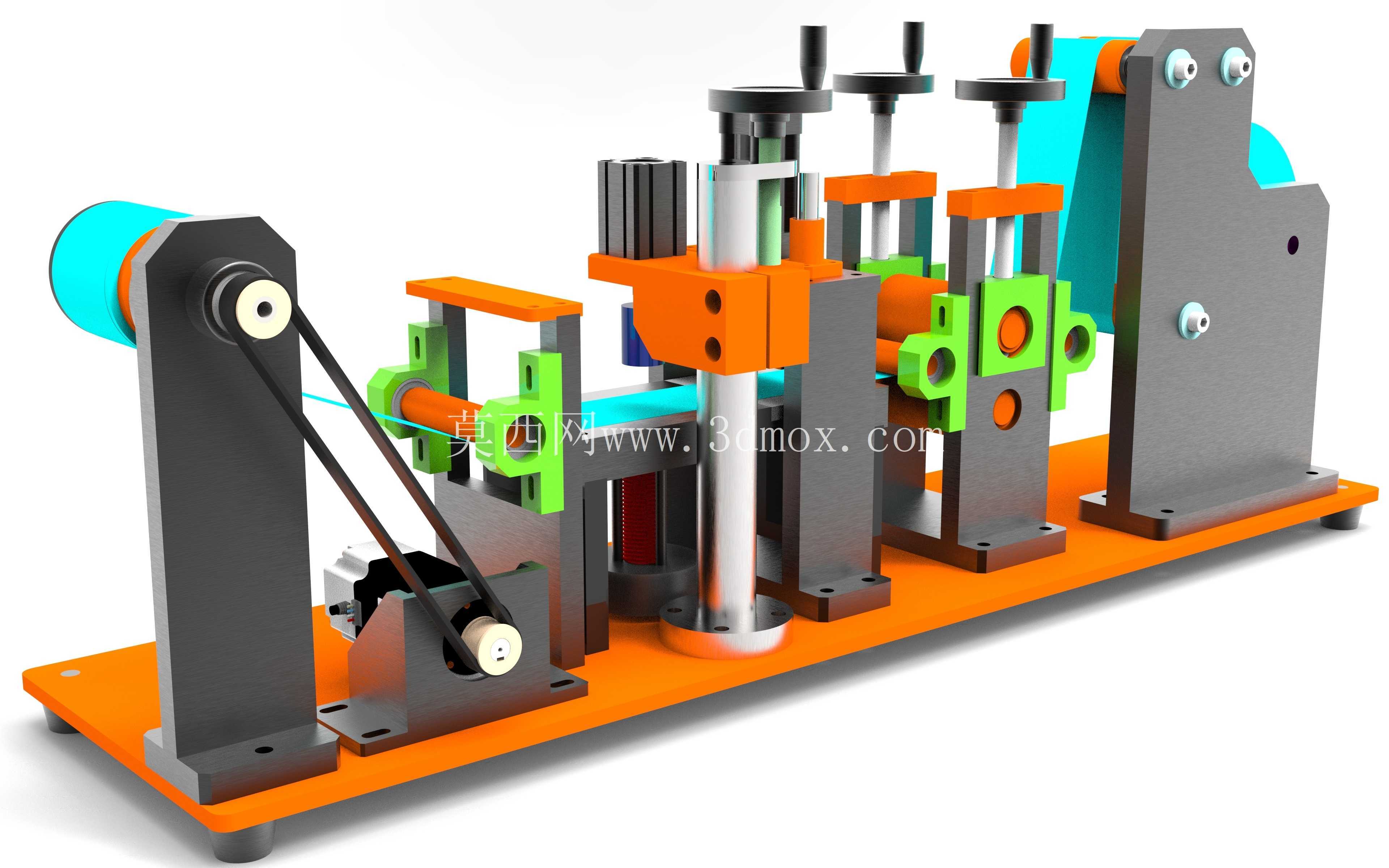

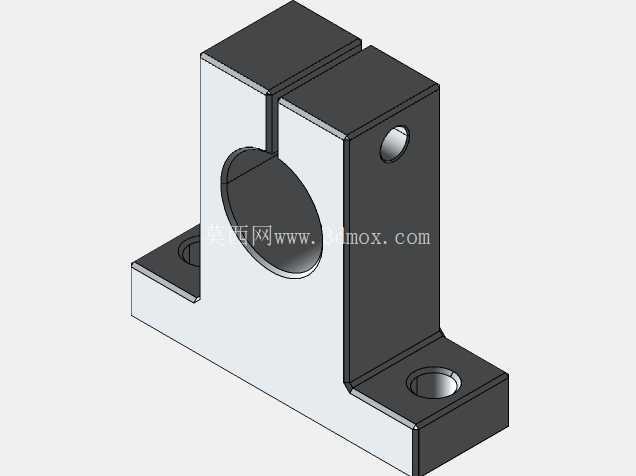

　　压花工位旁设置了多组导向定位架，绿色的定位支架上开设了长条形调节孔，可根据带材的走料路径调整导向柱的位置，保证带材在多组压辊之间走料时不会出现偏移、褶皱的问题；部分工位预留了气动压合组件的安装位，若后续需要升级为气动自动调压，可直接加装气缸组件，无需对原有机架进行打孔焊接改造。设备右端为出料牵引与收卷衔接工位，采用主动式牵引辊提供走料动力，牵引辊的转速可通过配套的调速组件调整，匹配不同压花作业的走料速度，最高走料速度可达12米/分钟；牵引工位旁设置了张力检测摆杆，可实时反馈带材的张力状态，配合放卷端的阻尼结构实现全流程张力稳定，避免带材在走料过程中出现拉伸变形。

　　设备的电气控制元件全部集成在底座右侧的电气安装位上，走线全部沿底座下方的走线槽布置，避免走线外露干扰走料或引发安全隐患；所有转动辊的轴承位都预留了润滑注油孔，日常维护时无需拆解设备即可完成轴承润滑作业，降低长期使用的维护成本。从设计思路来看，这套设备优先考虑了小批量多品类压花生产的适配性，没有采用一体式焊接机架的封闭结构，而是采用模块化单元组装的形式，所有功能单元都可独立拆卸更换，用户可根据自身的加工需求增减压花工位数量，或是更换不同功能的加工单元，比如将压花辊更换为裁切辊、冲孔辊，即可快速切换为带材裁切、冲孔设备，提升设备的复用率；所有调节位置都设置了清晰的刻度标识，操作人员无需借助额外量具即可完成参数调整，降低设备的操作门槛。走料路径的设计充分考虑了不同材质带材的特性，所有与带材接触的辊面都做了倒角与抛光处理，避免尖锐边角刮伤带材表面，对于软质材质的带材加工，还可在导向辊上额外包裹绒布层，进一步降低表面划伤的概率。设备的重心集中在底座中部，即使高速运行时也不会出现明显的晃动，无需额外浇筑混凝土安装基础，放置在平整的车间地面上固定地脚即可投入使用，适合中小型加工车间的产线快速搭建需求。
