HIWIN上银300mm行程电动线性执行器结构

这款线性执行器是直线往复运动场景里常用的驱动执行部件，日常在自动化生产线的工位推拉、工装夹具的夹紧松开、医疗设备的体位调节、智能家居的升降机构、农用机械的部件位姿调整场景里都能见到同结构产品的应用，它不需要配套复杂的液压或气动管路，仅靠电力输入就能实现稳定的直线推拉动作，相比气缸液压缸，它的安装灵活性更高，不需要配套气源、液压站等附属设备，维护成本更低，在中小负载的直线驱动场景里适配性极强。

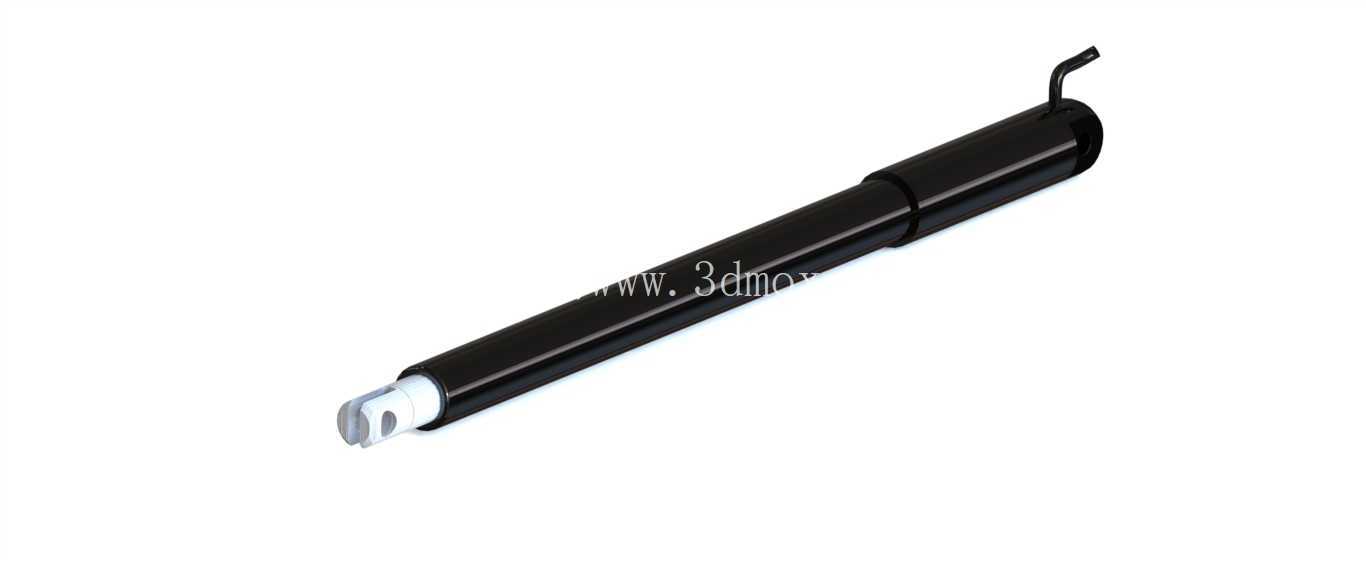

从结构设计来看，这款执行器采用了外置管式的主体结构，外管做了黑色氧化表面处理，既可以提升外壳的防锈耐腐蚀能力，也能在长期往复运动中抵御轻微的外物磕碰，保护内部的传动组件。尾端预留了带铰接孔的安装接头，这种铰接式的安装端可以补偿安装过程中存在的小角度同轴度误差，避免执行器在伸缩过程中出现别劲、卡滞的问题，前端的安装接口同样采用铰接结构，两端铰接的安装方式让它可以适配摆角类的推拉场景，比如翻板开合、角度调节类的工况，不需要额外加装万向接头就能直接使用。

这款执行器的有效行程为300mm，这个行程段属于中小行程的通用规格，在选型时需要注意，安装距是执行器完全缩回状态下两端安装孔的中心距，加上300mm的伸出长度就是完全伸出后的总长度，在做设备布局时需要预留足够的伸缩空间，避免伸出到位后和周边结构发生干涉。主体外管的直径属于紧凑型规格，适合安装空间比较局促的设备内部，尾端引出的动力接线做了侧向出线设计，不会在执行器伸缩过程中和周边结构发生剐蹭，布线时可以顺着执行器的安装座固定线缆，预留足够的弯曲半径，避免长期往复运动导致线缆弯折断裂。

内部传动结构采用的是丝杠传动副，这种传动方式可以把电机的旋转运动平稳转化为直线运动，传动效率高，运行过程中噪音低，而且具备一定的自锁能力，当停止供电时，推杆不会因为负载外力自行回缩，在垂直升降类场景里使用时可以额外增加安全保障，不需要额外加装锁止机构。设计建模时，需要重点关注外管和内伸缩管的配合公差，两者之间采用间隙配合，配合间隙控制在0.05-0.1mm之间，既可以保证伸缩过程顺畅无卡滞，也不会因为间隙过大导致伸出后出现径向晃动，影响推拉动作的位置精度。两端的铰接孔需要保证同轴度，孔位公差控制在H7级别，配套安装销时选用过渡配合，避免铰接处出现旷量，长期使用后产生异响和位置偏差。

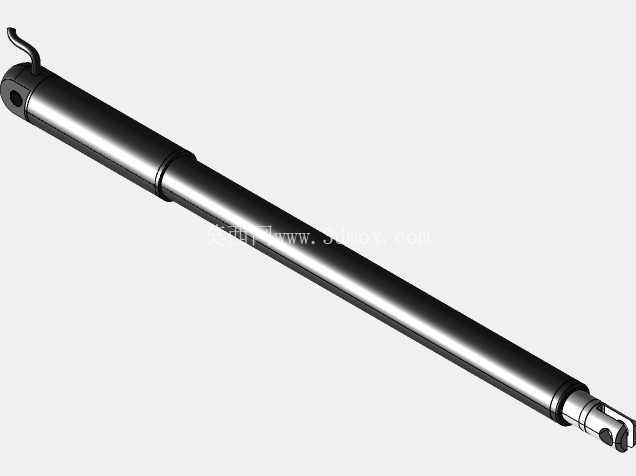

在实际设备选型应用中，这类线性执行器可以替代传统的气缸，在没有气源的工作场景下使用，比如户外的小型设备、移动式的作业装置，只需要接入对应电压的直流电源就能工作，控制方式也很简单，通过正反转控制就能实现伸出和缩回动作，搭配限位开关可以精准控制伸缩的起止位置，满足不同工位的行程需求。建模过程中还原了执行器的所有外部安装特征，包括两端铰接孔的尺寸、外管的直径、出线端的位置和尺寸，在做设备整体装配时，可以直接把这个模型调入装配体，模拟实际安装状态，检查执行器在全行程范围内和周边结构是否存在干涉，验证安装空间是否足够，提前规避实际加工装配时出现的结构冲突问题。

另外在结构细节上，外管和前端伸缩管的衔接处做了密封防尘设计，这个结构可以阻挡外界的灰尘、碎屑进入外管内部，避免杂质磨损内部的丝杠和导向结构，提升执行器的使用寿命，在多粉尘的工业场景下使用时，这个密封结构的作用尤为明显，可以大幅降低后期的维护频率。尾端的安装接头和外管采用刚性连接，连接位置做了加强过渡，避免在大推力推拉工况下出现接头断裂的问题，建模时也还原了这个过渡圆角特征，在做有限元受力分析时，可以准确模拟这个位置的应力分布，验证结构强度是否满足负载要求。
