紧凑型N10金属齿轮直流减速电机结构

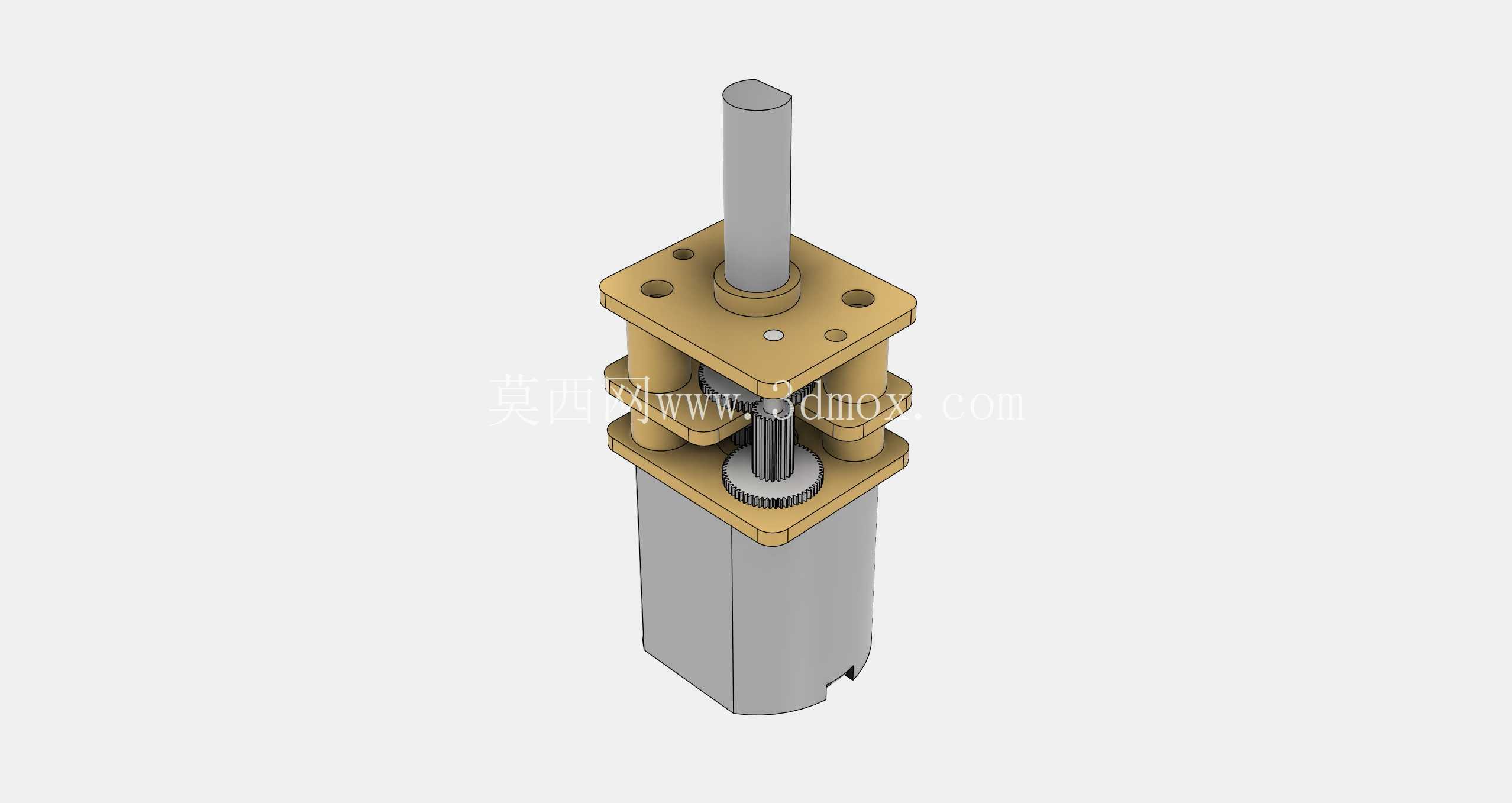

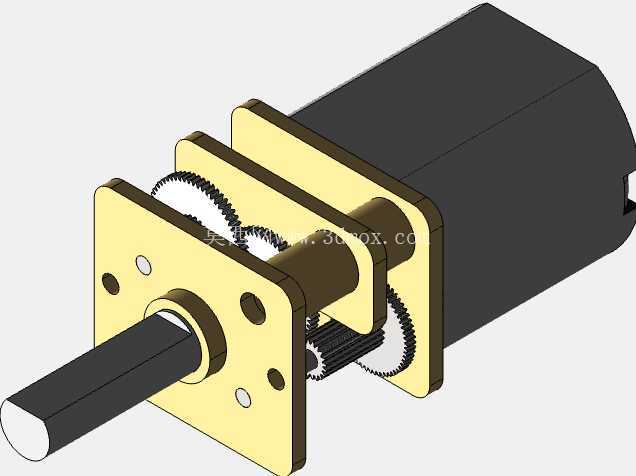

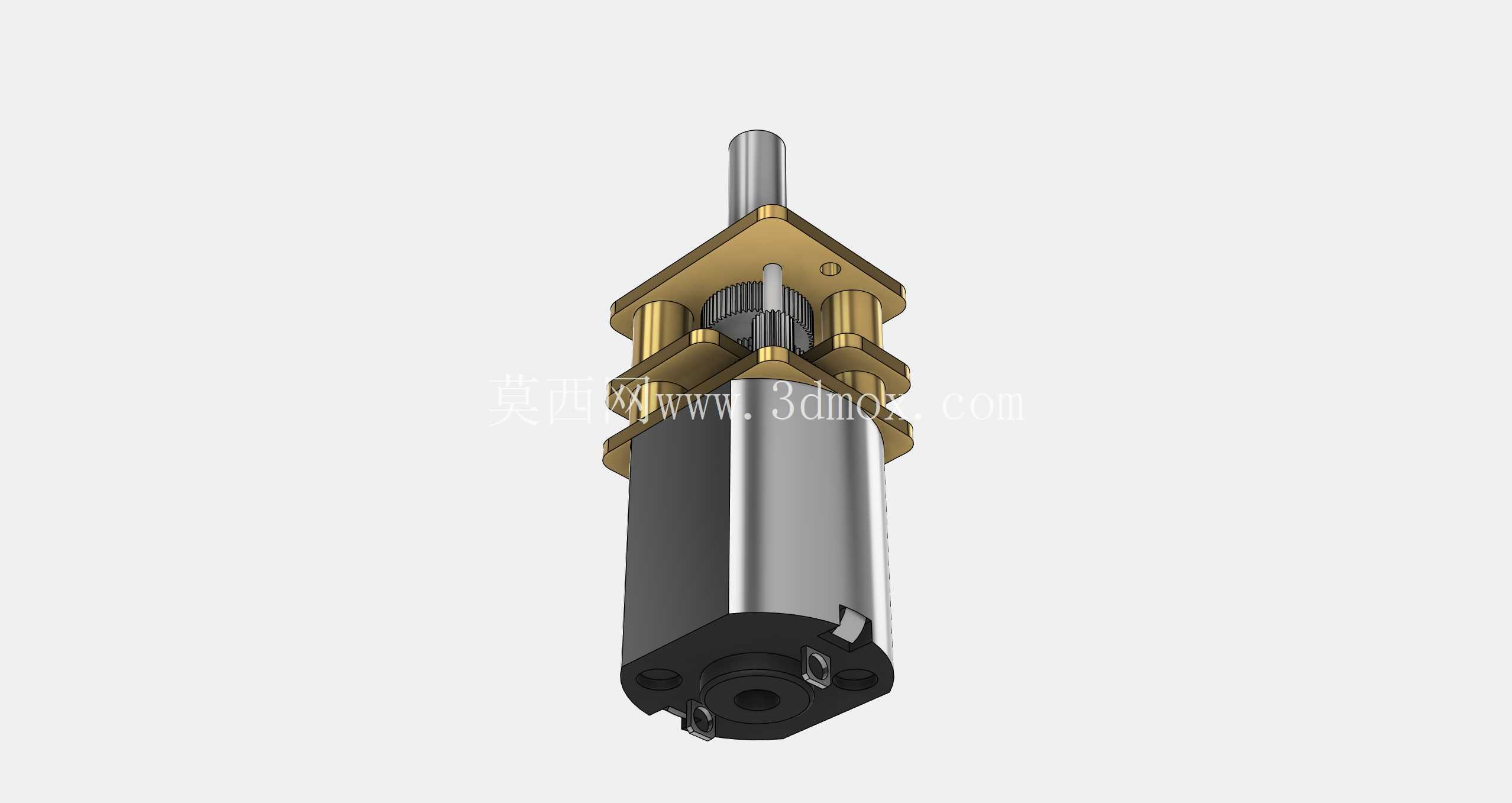

做小型智能装备结构设计的这几年，N10这类微型直流齿轮减速电机是选型库里翻得最多的动力件之一，尤其是做桌面级小型机器人、迷你遥控模型、DIY创客项目的时候，受限于安装空间和扭矩需求，这类集成式减速电机往往比单独搭配电机和减速箱的方案省太多事。先从实际安装边界说起，这款电机的整体结构是典型的分层堆叠设计，最下端是标准N10直流有刷电机本体，外壳采用拉伸镀锌钢壳，圆柱段直径控制在10mm级别，长度刚好适配小型设备的内部腔体，不会因为电机本体过长挤占其他元器件的安装空间；中间段是集成式金属齿轮减速箱，安装法兰采用方形黄铜材质，四个安装孔位对称分布在法兰四角，孔位间距经过标准化设计，能直接适配市面上多数迷你舵机、小型动力模组的安装孔位，不用额外做转接板，这一点在做快速原型验证的时候能省不少建模和打样的时间；输出轴采用单扁位D型轴设计，轴径和伸出长度都匹配常规小型摇臂、齿轮、滚轮的安装尺寸，装配的时候不用额外做轴面铣扁加工，直接顶丝锁紧就能传递扭矩，不会出现长时间运转后轴和连接件打滑的问题。

从功能特性来看，这款电机的核心优势就是把金属齿轮减速箱和N10本体做了集成化设计，相比同尺寸的塑料齿轮减速电机，金属齿轮组的抗过载能力要强不少，在机器人做瞬时启停、遥控模型越障遇到卡滞的时候，不容易出现打齿扫齿的问题，能大幅提升动力模组的使用寿命。实际选型的时候要注意，这类减速电机的输出扭矩和转速是成反比的，不同减速比的型号适配的场景完全不一样：如果是做小型桌面云台、指针式指示器这类需要低转速高定位精度的场景，可以选大减速比的型号，输出转速控制在每分钟几十转的区间，运转平稳性更好；如果是做迷你小车驱动、小型传送带动力，就选适中减速比的型号，兼顾转速和爬坡扭矩。

设计思路上，这款电机的结构完全是面向小型化装备的装配需求做的优化，法兰端的定位凸台刚好能卡进安装板的定位孔里，装配的时候不用反复调整同轴度，只要把四个安装孔对准拧上M1.2或者M1.4的小螺丝就能完成固定，对于批量装配的小型消费类电子、智能玩具来说，能有效提升产线的装配效率。齿轮箱内部采用多级直齿轮传动结构，每一级齿轮的轴孔都做了铜套衬套，减少运转时的摩擦阻力，也能降低长时间运转后的轴孔磨损，避免因为齿轮间隙变大导致输出轴晃动量超差。输出轴的轴向窜动控制在很小的范围内，在搭配编码器做位置反馈的时候，不会因为轴向窜动影响计数精度，这一点对于做小型闭环控制的运动机构来说非常重要。

实际应用场景里，这类电机除了常见的迷你遥控车、小型仿生机器人关节之外，还能用在小型电子锁的锁舌驱动、智能摄像头的微调机构、迷你3D打印机的送丝辅助机构、桌面小型自动给料装置上。在做结构建模的时候，要注意给电机本体预留足够的散热空间，虽然N10电机的功率不大，但是长时间堵转或者满负载运转的时候，电机本体还是会有一定的温升，如果周围紧贴着塑料结构件，长期高温可能会导致塑料件变形；另外接线端的位置要预留好走线空间，不要让导线和输出轴或者运动部件产生干涉，最好在安装板上做个小的走线槽，把导线固定住，避免设备运动的时候导线被拉扯导致焊点脱落。

很多新手做结构设计的时候容易忽略减速电机的输出轴径向负载问题，这款N10减速电机的输出轴因为直径比较细，能承受的径向力有限，如果是直接在输出轴上装滚轮或者齿轮，要尽量让受力点靠近法兰端面，减少悬臂长度，不然长时间大负载运转容易出现输出轴弯曲、齿轮箱内部轴承损坏的问题。如果确实需要承受比较大的径向力，最好在输出端额外加一个支撑轴承座，把径向载荷转移到安装结构上，不要让电机的输出轴单独承受径向力。另外在做电路匹配的时候，要给电机两端加上续流二极管，避免电机启停的时候产生的反向电动势烧坏驱动电路，这也是小型直流电机应用里很容易被忽略的细节，尤其是在做DIY项目的时候，很多人直接把电机接在驱动板上，没加保护电路，很容易出现驱动芯片烧坏的问题。

从建模精度的角度来说，这款电机的三维模型把各个装配层级的细节都做了还原，包括法兰上的安装孔位、输出轴的扁位、电机本体的出线槽位置，在做整体设备装配的时候，可以直接把这个模型导入装配体里做干涉检查，不用自己再去测绘每个尺寸，能大幅缩短结构设计的周期。尤其是做小型设备的内部布局的时候，可以直接根据模型的外形尺寸预留安装位，不用担心因为模型尺寸不准导致打样后零件装不上的问题，对于经常做小型智能硬件、创客项目的结构工程师来说，这类经过实际验证的标准件模型，能省去很多测绘和核对尺寸的时间，把更多精力放在功能结构的设计上。
