高转速精密加工主轴电机结构设计

　　在高速精密加工领域，主轴电机作为核心执行部件，其性能直接决定了加工件的表面质量、尺寸精度以及设备整体加工效率，这款15kW、额定转速18000rpm的主轴电机，正是面向高速铣削、精密磨削、高光加工等场景开发的动力单元，适配立式加工中心、高速雕铣机、内圆磨床等多款金属切削设备，也可用于非金属材料的高速精密切割工序。从结构设计逻辑来看，这款电机采用一体化筒式机身结构，将定子、转子、输出轴集成在同一刚性壳体内，取消了传统主轴结构中电机与主轴之间的皮带、齿轮等中间传动环节，从根源上消除了传动间隙、传动振动以及传动损耗，能够在高转速工况下保持稳定的扭矩输出，避免因传动链误差导致的加工振纹问题。

　　机身外壳采用高精度冷拔钢管加工而成，圆柱度公差控制在0.01mm以内，既可以作为电机定子的安装基准，也能够直接作为主轴单元的安装定位面，用户在设备集成时，只需按照机身外径加工对应精度的安装孔，配合端面锁紧结构即可完成固定，无需额外设计复杂的安装支座，大幅降低设备集成的结构设计工作量。输出端采用精密角接触球轴承组配结构，根据18000rpm的额定转速要求，轴承采用背对背安装方式，既可以承受高速切削时的径向切削力，也能够承受一定的轴向进给抗力，轴承预紧力通过端盖的精密垫片进行调整，在出厂前完成预紧力校准，保证在最高转速下轴承的温升控制在合理区间，避免因热伸长导致的主轴轴向窜动超差。输出轴端采用标准ER夹头安装结构，能够适配不同直径的刀具装夹需求，轴端的密封结构采用多重迷宫式密封设计，配合接触式密封圈，能够有效阻挡加工过程中的切削液、金属切屑进入轴承腔内部，延长轴承的维护周期与使用寿命。从安装边界尺寸来看，这款电机的筒身外径为通用的125mm规格，机身总长度控制在320mm以内，输出轴伸出端长度为35mm，轴端的锁紧螺母外径不超过48mm，在设备布局时，只需预留直径130mm、长度330mm的安装空间即可完成布置，不会占用过多的滑枕或者主轴箱内部空间，方便用户进行紧凑型设备的结构布局。

　　电机的冷却结构采用机身夹层水冷设计，筒身内部加工有螺旋形冷却水道，冷却水从机身尾部的进水口进入，沿着螺旋水道环绕定子外壳一周后从出水口流出，能够直接带走定子工作时产生的铜损与铁损热量，同时也能够传导轴承高速运转产生的摩擦热，保证电机在长时间满负荷工作时，机身外壳温度稳定在室温+15℃以内，避免热变形导致的主轴轴线偏移，保障加工精度的稳定性。在接线与动力传输部分，电机的动力线接口与编码器接口均布置在机身尾部的端面上，采用标准航空插头连接，接口位置做了防水密封处理，防护等级达到IP54，能够适应加工车间多切削液、多粉尘的工作环境，尾部的编码器采用高精度磁电式编码器，能够实时反馈转子的转速与位置信息，配合对应的伺服驱动器可以实现精准的转速闭环控制，转速波动控制在0.1%以内，满足精加工工况下的转速稳定性要求。在实际选型匹配过程中，需要注意这款电机的额定输出扭矩为7.96N·m，适合小切深、高进给的高速精加工场景，不适合大余量重切削工况，在配套设计冷却系统时，需要保证冷却水流量不低于6L/min，进水温度控制在20-25℃之间，避免冷却不足导致的电机过热报警。另外在安装同轴度校准环节，需要保证电机安装孔与进给轴的垂直度公差在0.01mm/100mm以内，避免高速运转时产生额外的偏载力，导致轴承过早磨损。

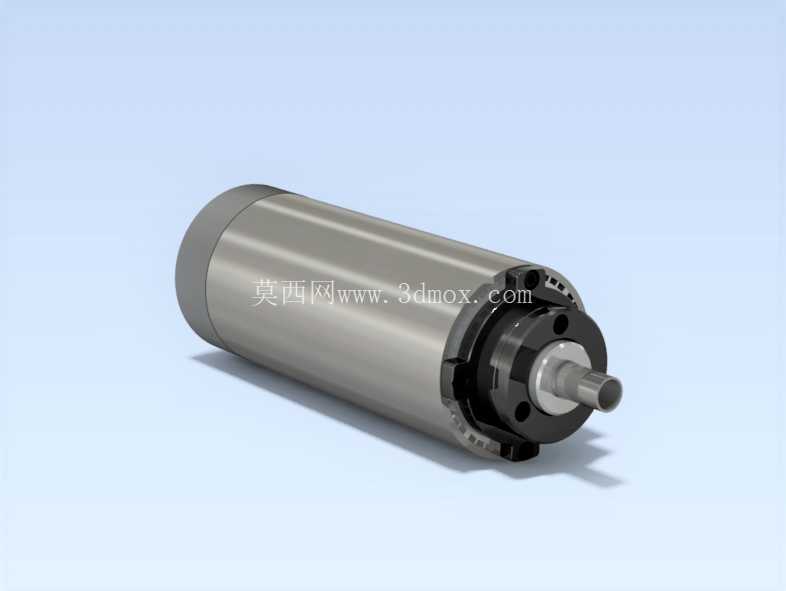

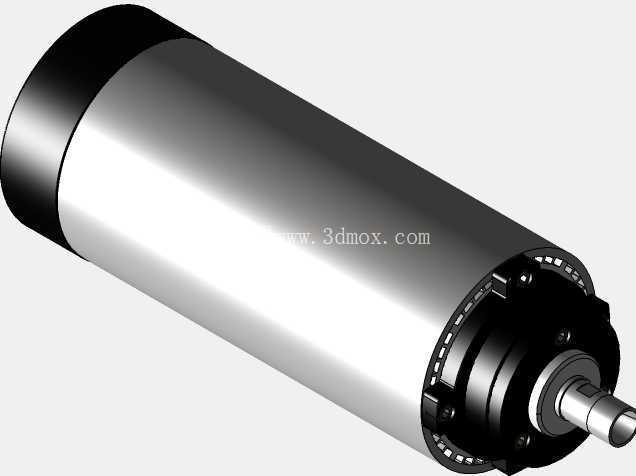

　　从三维建模的角度来看，这款模型完整还原了电机的所有外部结构特征，包括机身的冷却水道接口、尾部的接线插座、输出端的锁紧螺母、密封端盖等细节，所有安装尺寸均按照实际产品1:1建模，没有做结构简化，结构设计人员在进行设备整体装配时，可以直接将该模型导入装配环境，进行安装干涉检查、管路布局设计、防护罩适配设计等工作，无需再对电机模型进行二次测绘建模，能够有效缩短设备开发的设计周期，减少因尺寸测绘误差导致的装配干涉问题。模型的结构细节也充分考虑了工程实际需求，比如机身表面的安装定位槽、端盖的固定螺丝孔位、吊环安装孔等结构都做了精准还原，能够直接用于生成工程图纸的安装示意，也可以用于设备操作说明书的配图制作。
