120mm行程水平关节SCARA机器人结构

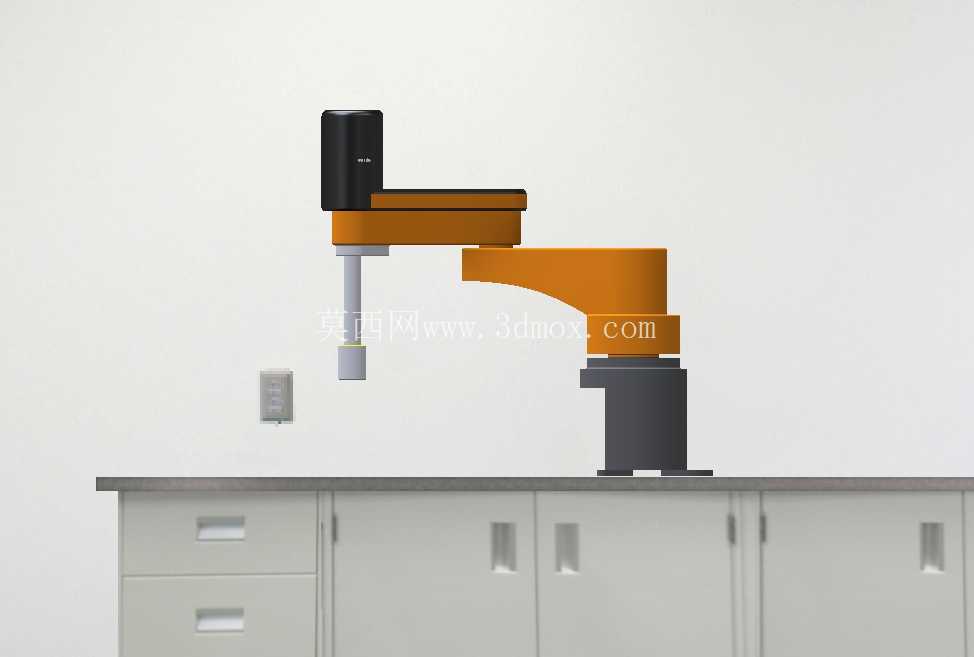

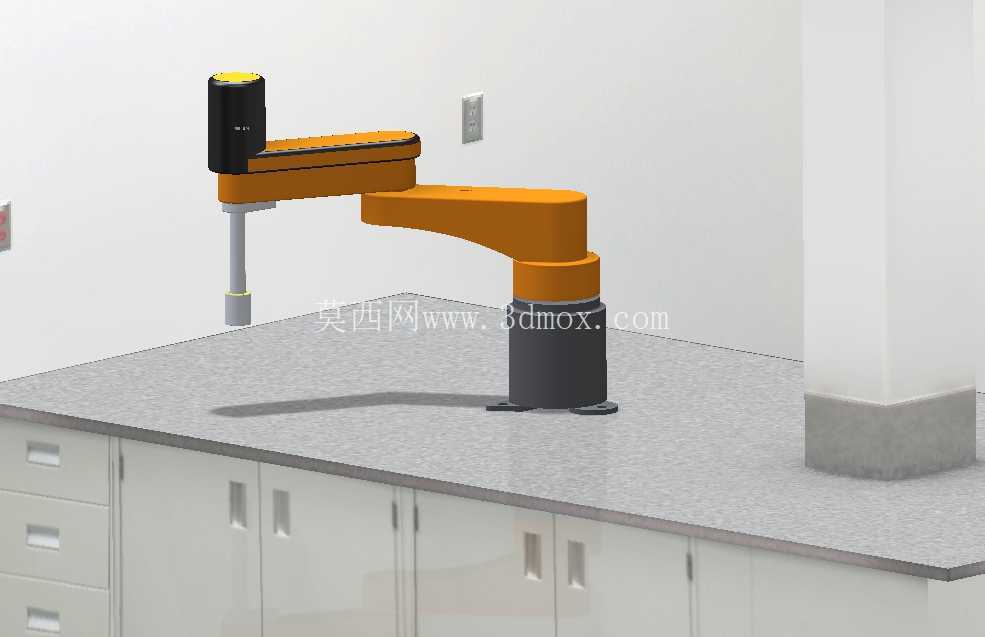

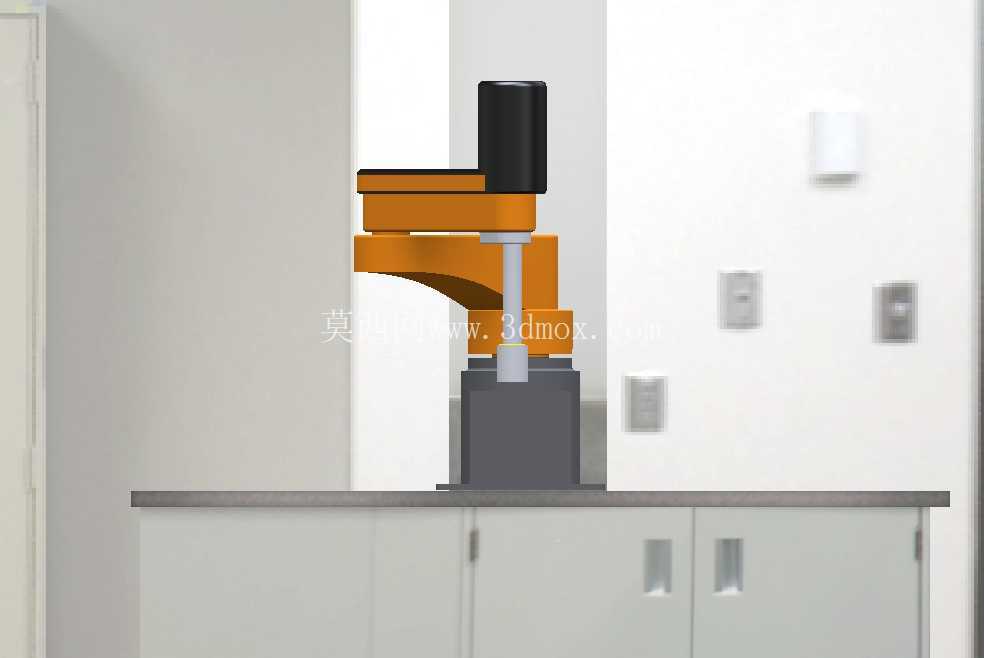

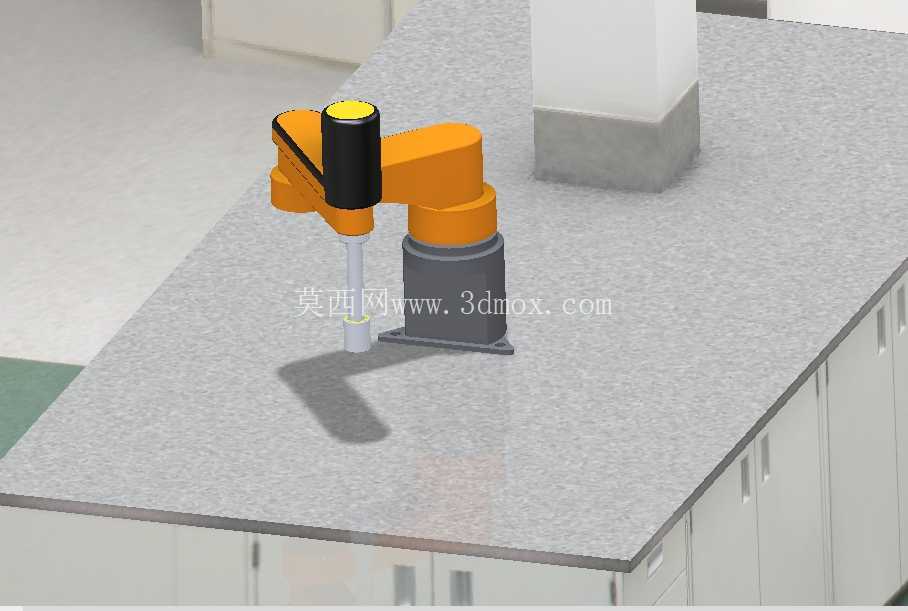

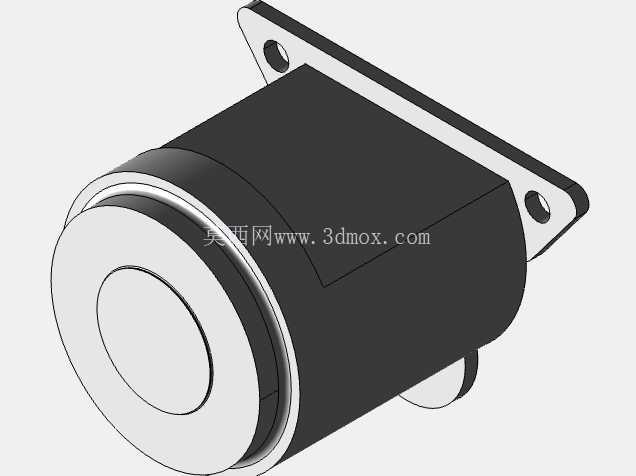

在3C电子组装、小型零部件分拣、轻量涂胶点胶这类对平面定位精度、重复动作速度要求极高的工位上，SCARA机器人的适配性远高于多关节串联机械臂，这款120mm轮毂行程的水平关节机型，正是瞄准小作业半径的桌面级轻载场景做的结构设计。不同于大负载SCARA厚重的铸件基座，这款机型的基座采用圆柱式一体化结构，安装面预留标准螺栓孔位，可直接固定在铝型材工作台、流水线侧边支架上，安装边界控制在极小范围，不会占用过多工位空间，适配桌面级紧凑工位的布局需求。

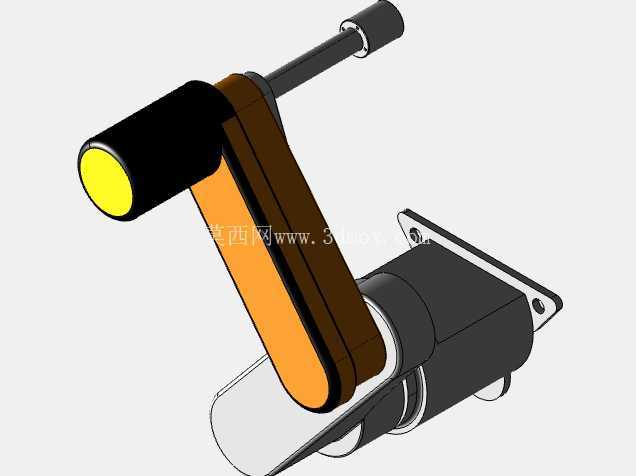

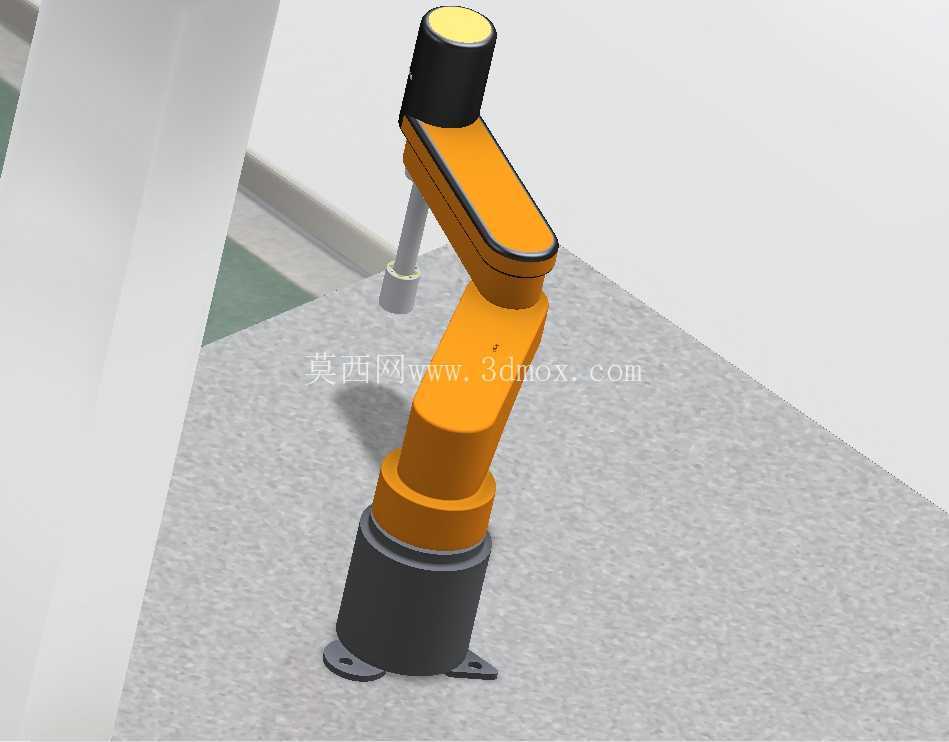

从结构设计逻辑来看，这款机型完全取消了额外辅助工具的安装接口冗余，大臂与小臂的转动关节采用同轴度优化的铰接结构，第一关节负责大臂水平回转，第二关节带动小臂做平面内的角度调整，末端Z轴行程仅保留作业所需的升降量，没有多余的行程冗余，既控制了整体臂展的尺寸，也降低了关节空回误差对定位精度的影响。臂身采用橙黑撞色的分段式结构，外壳做了圆弧过渡处理，既避免设备运行过程中棱角剐蹭操作人员或周边工装，也能在紧凑工位中清晰识别臂身运动边界，方便现场做安全防护范围的划定。

实际应用中，这款机型可覆盖半径120mm内的所有平面作业点位，末端可搭载真空吸嘴、微型夹爪、点胶阀等执行器，完成电路板元器件插装、小螺丝锁付、标签贴合、小型工件上下料这类重复度高的作业。逆运动学解算逻辑做了针对性简化，关节运动路径规划更适配短行程快速往复的动作需求，启停阶段的加减速曲线做了平滑处理，能减少臂身抖动，保证末端执行器在高速运动下的位置稳定性。

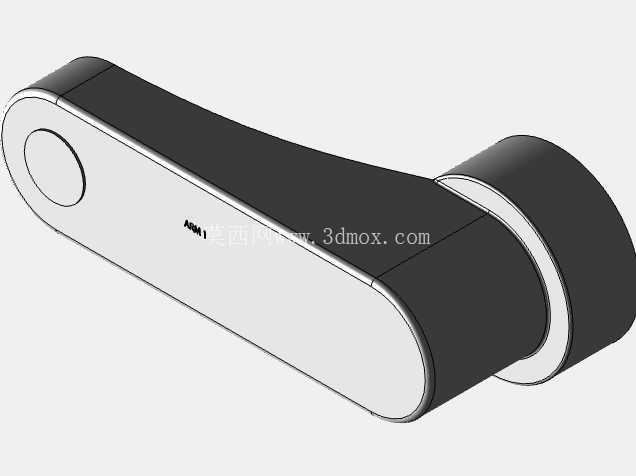

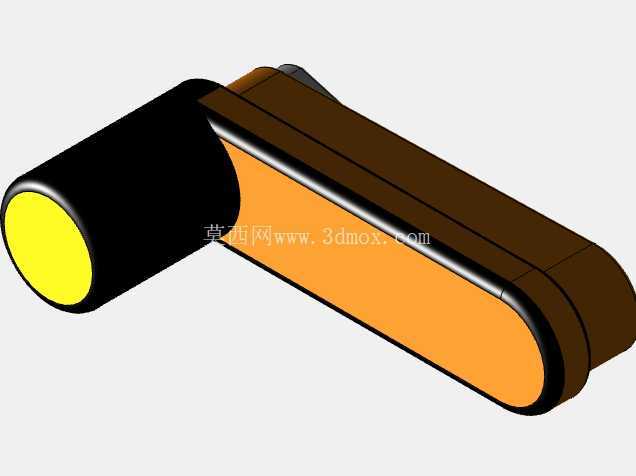

设计过程中对臂身的重量做了严格控制，大臂与小臂的内部筋位采用等强度布局，在保证结构刚性、避免长期运行出现臂身形变的前提下，尽可能降低转动部件的惯量，既可以降低驱动电机的负载要求，也能提升关节响应速度，缩短单步动作的循环时间。关节处的走线采用内部中空走线方式，所有动力线、信号线都从臂身内部空腔穿过，避免设备运行过程中管线外露剐蹭周边设备，也减少管线弯折疲劳带来的故障风险。基座底部预留了走线孔位，现场安装时可将管线从工作台下方穿接，让工位表面更整洁，避免管线堆积影响周边工装布局。

不同于通用型SCARA追求大行程、大负载的设计思路，这款机型完全聚焦小范围轻载作业场景，所有结构参数都围绕120mm作业半径内的快速精准动作做优化，没有多余的功能冗余，不管是做教学演示用的实训设备，还是集成到小型自动化工作站中做执行单元，都能在极小的安装空间内满足作业需求，其关节转动角度的限位设计也做了内置处理，不需要额外加装外部限位挡块，进一步压缩了设备所需的安装空间，适配紧凑化的产线布局趋势。
