数控车床桁架式双抓手自动送料机构

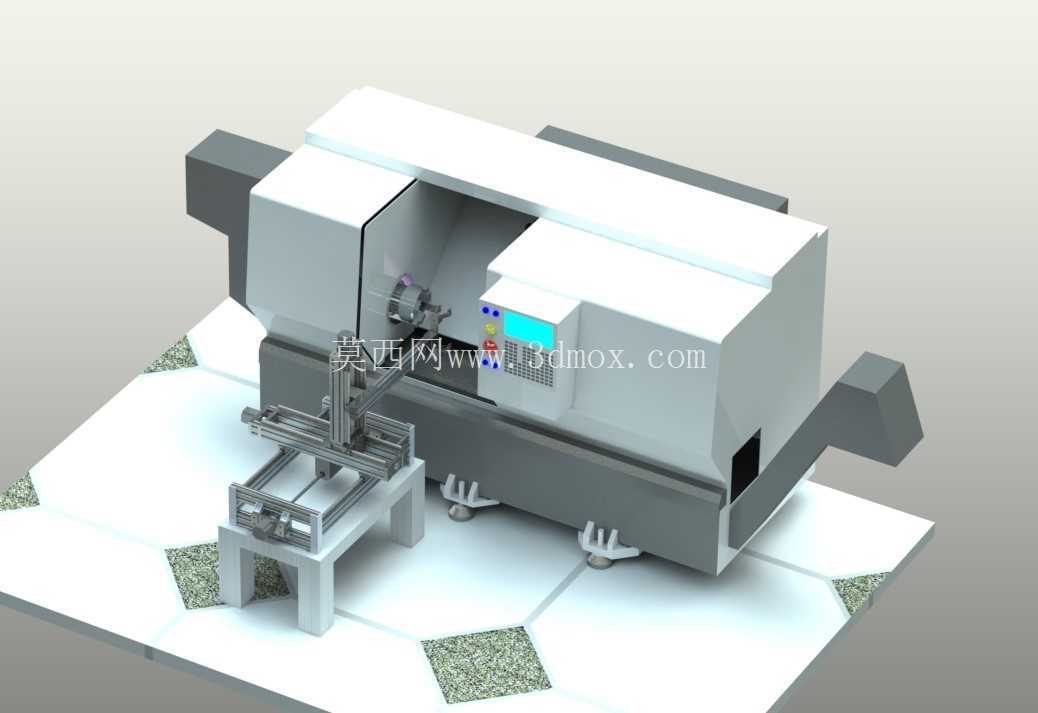

这套送料机构主要面向单机数控加工工位的自动化改造场景，适配盘类、短轴类等规则回转体零件的上下料作业，可直接对接普通卧式数控车床的加工舱门位置，替代人工完成毛坯上料、成品下料的重复动作，解决单台机床人工值守时的上下料等待时间长、重复操作疲劳出错、高温切屑环境下作业安全隐患等实际生产痛点，尤其适合中小批量机加工车间的单工位自动化升级，不需要对原有车床做大规模结构改动，仅需调整机架安装位置与夹爪开合行程即可完成适配。

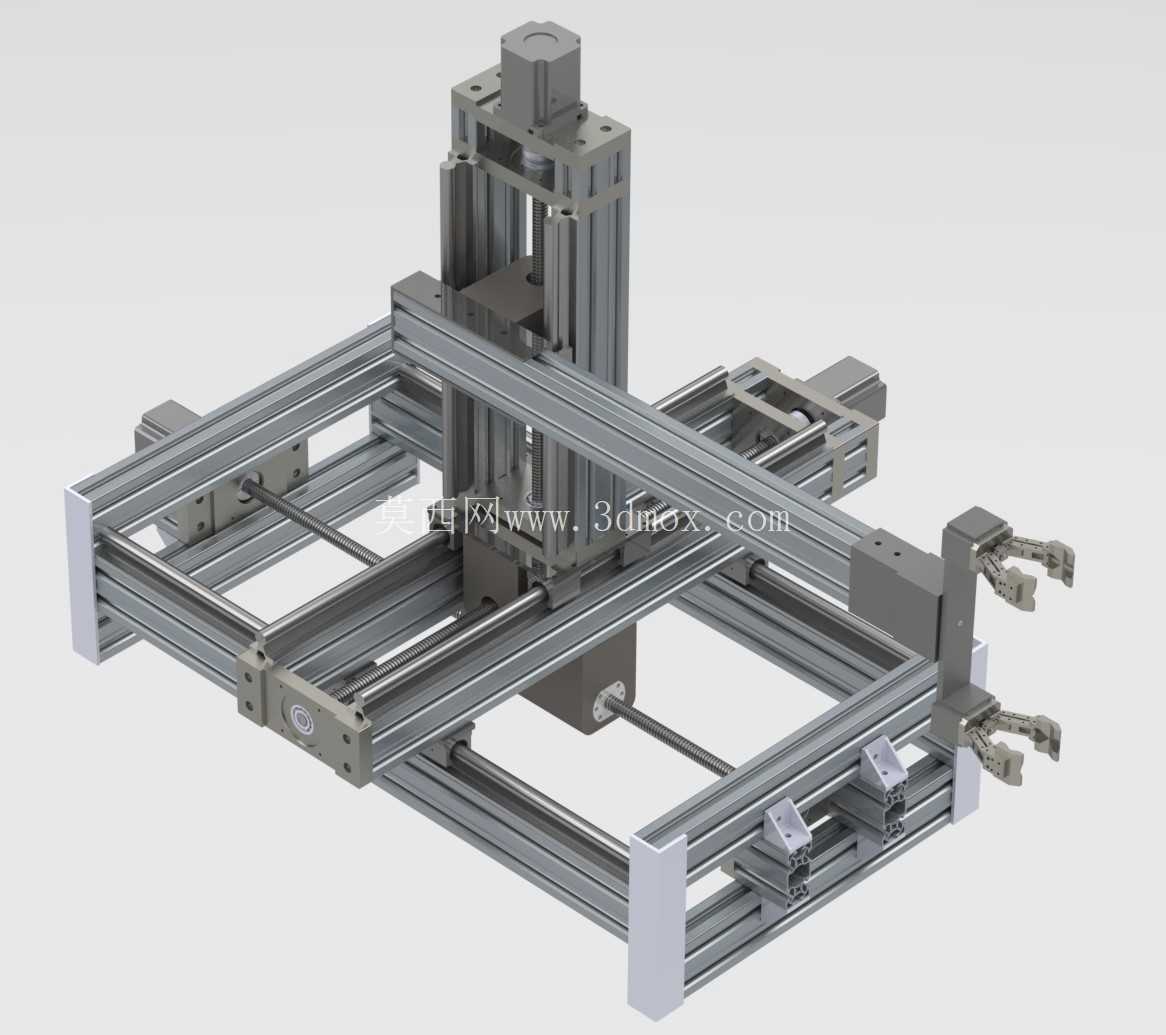

整体机架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与组装便捷性，底部框架为矩形承载结构，横向跨距可根据现场机床舱门的左右宽度调整，纵向进深覆盖机床上下料工位与待料料道的排布距离，安装时底部通过膨胀螺栓与车间地面固定，也可搭配脚轮做临时工位移动，机架整体高度控制在两米以内，避开车间常规桁车的通行高度，同时保证Z轴升降行程能够覆盖机床卡盘中心高度与料道放置高度的差值，不会出现行程不足无法取放料的问题。

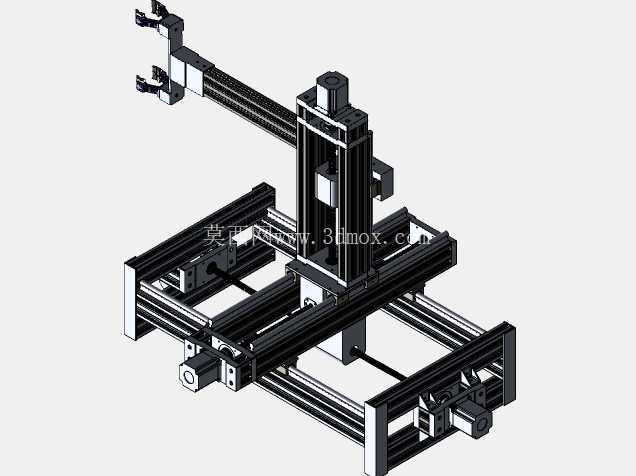

传动部分采用三轴直角坐标布局，X轴沿机架横梁做横向水平移动，覆盖料道取料位与机床卡盘上料位的水平距离，传动采用直线导轨搭配同步带的组合，兼顾移动速度与定位精度，空载移动速度可满足10秒内完成单次上下料循环的节拍要求；Y轴沿X轴滑座做纵向水平移动，用来补偿夹爪与卡盘、料道之间的前后位置差，避免送料时零件与机床舱门、夹具发生碰撞；Z轴为垂直升降轴，负责完成零件的抬升、下放动作，三个轴的驱动端均搭配伺服电机，重复定位精度控制在±0.1mm以内，能够满足数控车床卡盘装夹的位置精度要求，不会出现零件顶偏卡爪的问题。

末端执行器采用双夹爪并排布局，两个夹爪分别负责抓取待加工毛坯与已加工成品，当机构移动到机床舱内时，可先通过其中一个夹爪取下卡盘上加工完成的零件，再横向移动一小段距离将毛坯送入卡盘，相比单夹爪结构省去了退出舱门放成品、再取毛坯的往返行程，能够压缩近三分之一的上下料辅助时间，夹爪采用气动驱动方式，夹指可根据零件的外形尺寸快速更换，适配直径20mm到120mm范围内的回转体零件，夹指内侧贴有防滑聚氨酯垫，避免夹伤零件已加工表面，同时保证抓取时的摩擦力足够，不会在高速移动过程中出现零件脱落的问题。

气路与线路均沿铝型材的内置槽道排布，外部加坦克链防护，避免移动过程中管线拉扯、磨损，所有气动元件的控制阀组集中安装在机架侧面的安装板上，接线与气路接口做清晰标识，方便后期维护排查故障。机构的运行逻辑可通过内置控制器独立编程，也可对接机床的IO信号实现联动，当机床完成加工、舱门打开后发出到位信号，送料机构自动启动完成上下料动作，动作完成后发出信号给机床，机床自动关闭舱门开始下一轮加工，整个过程不需要人工干预，可实现单人工值守多台机床的作业模式。

设计过程中充分考虑了现场安装的边界条件，机架的所有连接部位均采用标准紧固件拼接，不需要现场焊接作业，组装时仅需常规内六角扳手即可完成整体搭建，各轴的行程限位处均设置硬限位块与光电限位开关双重保护，避免超程运行导致的机构碰撞损坏，夹爪部位设置有气压检测传感器，当气压不足夹爪未夹紧时机构不会执行移动动作，防止零件掉落砸伤设备或人员。整体结构没有冗余的复杂部件，所有外购件均采用工业自动化领域的标准通用件，后期维护更换配件的成本低、采购周期短，适合中小机加工企业的低成本自动化改造需求，能够在较短的回本周期内替代人工完成重复性上下料作业，提升单台机床的实际加工稼动率。
