丝杠驱动手指夹爪垂直搬运执行机构

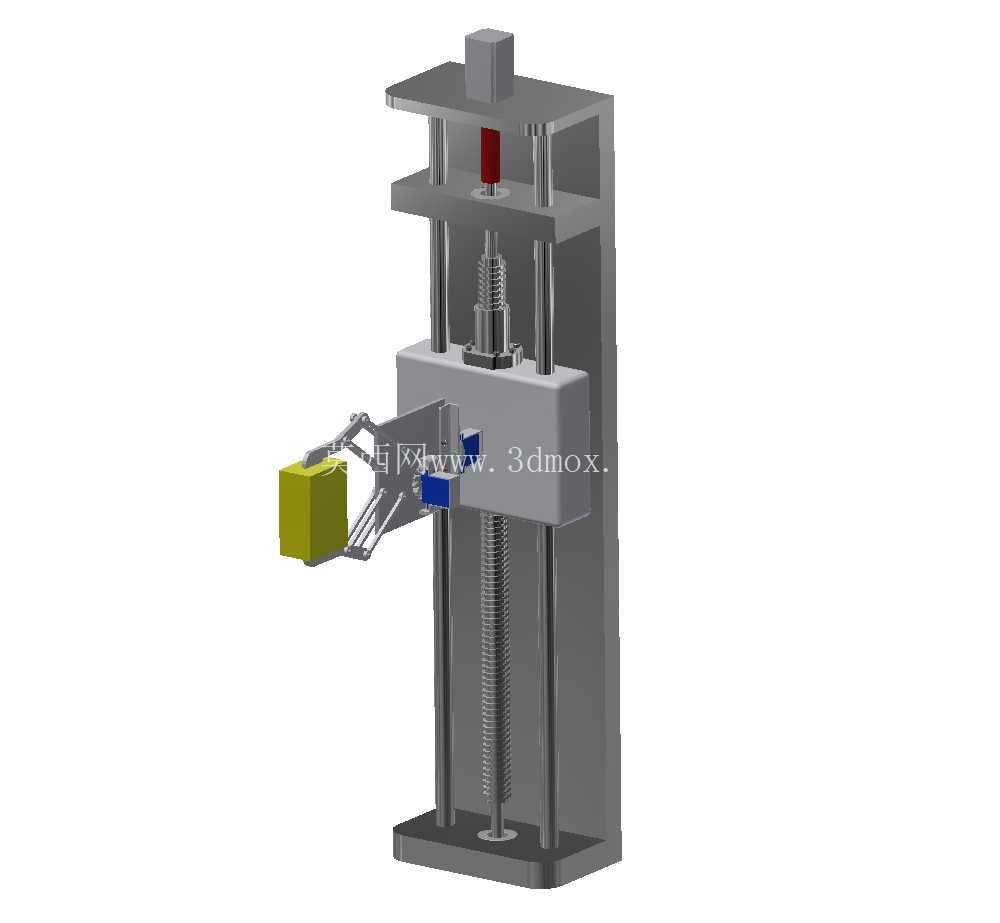

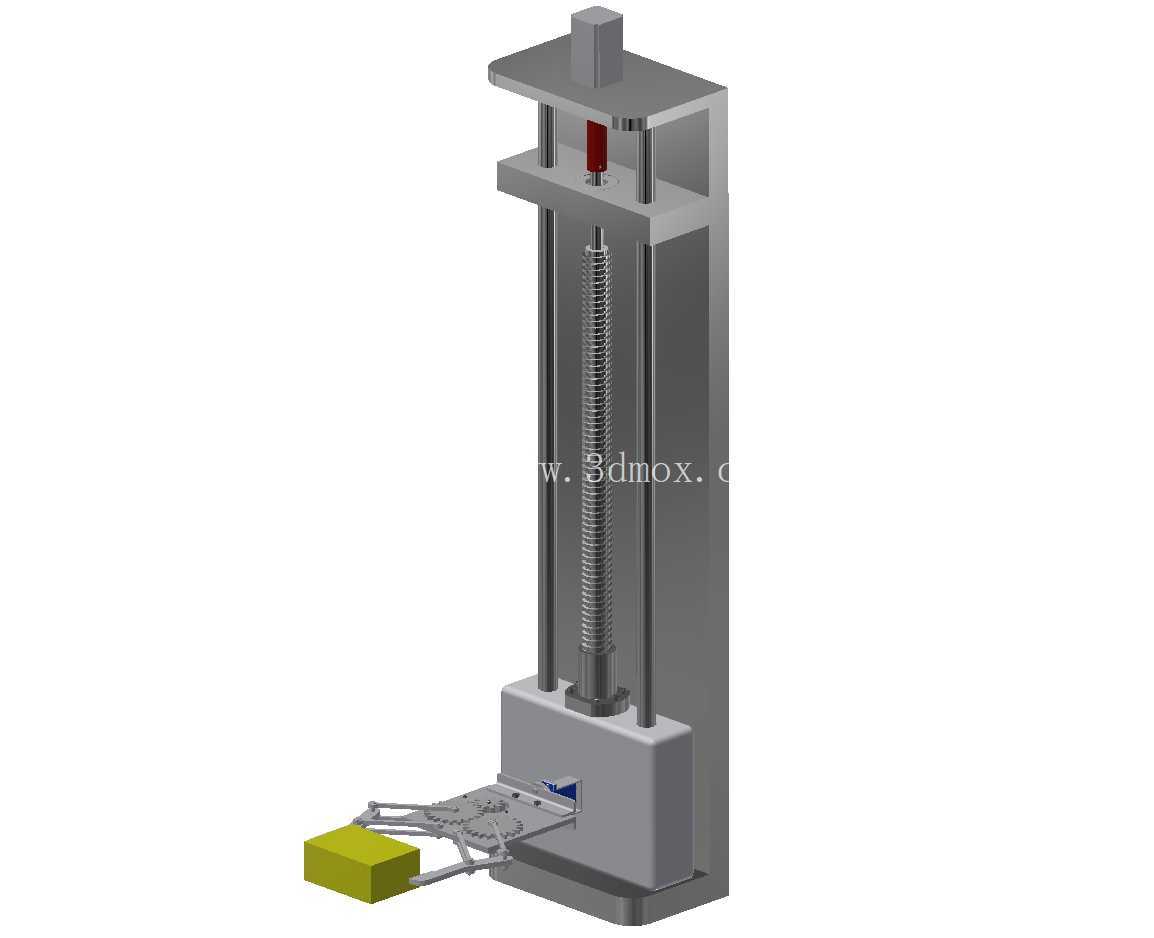

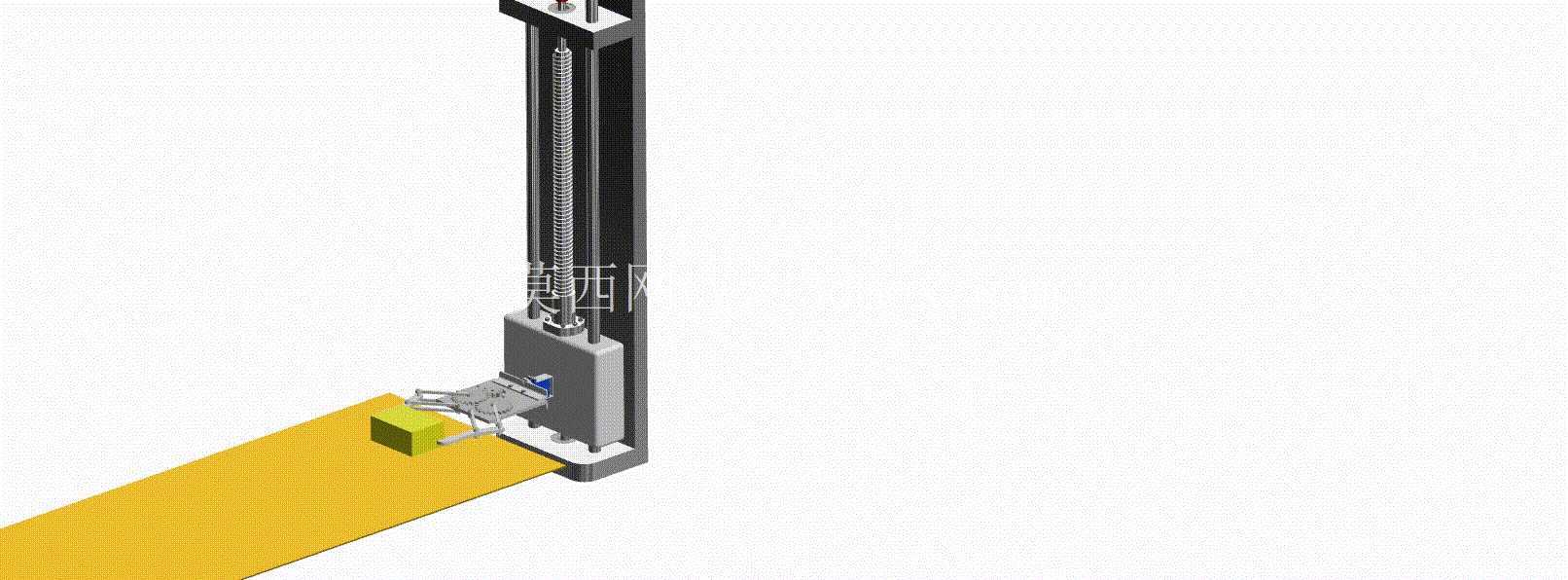

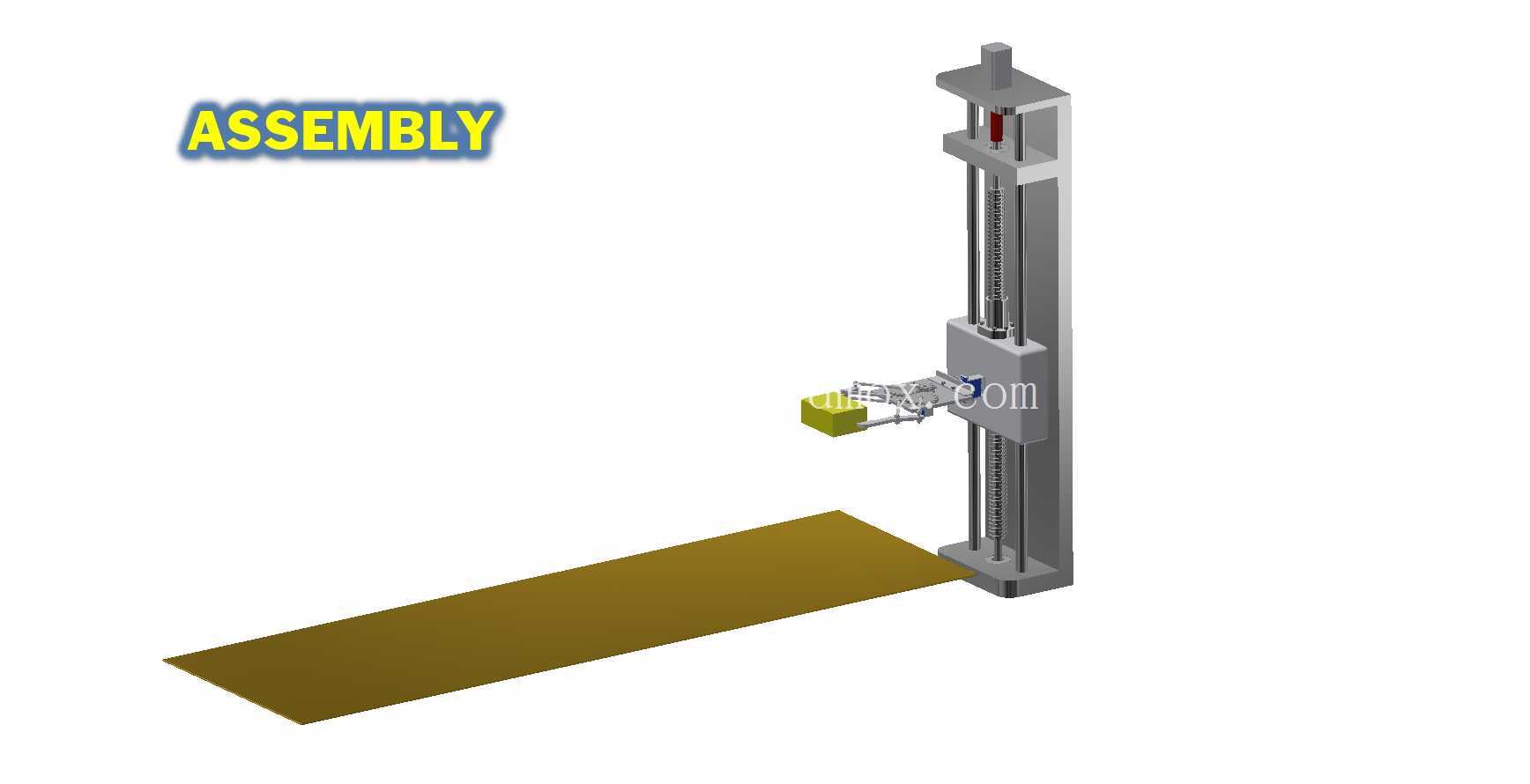

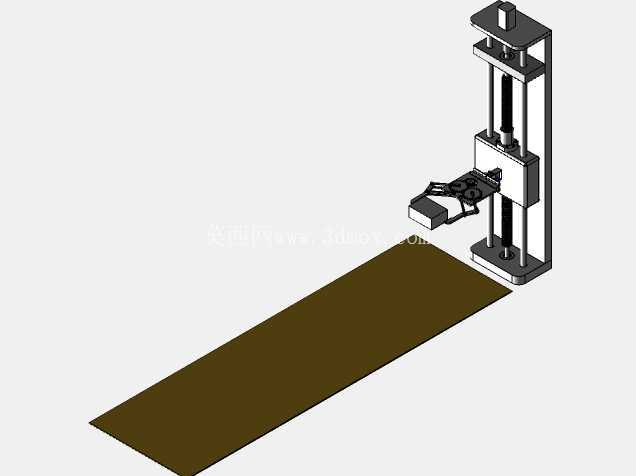

　　这套丝杠驱动的手指夹爪垂直搬运执行机构，主要面向3C电子小件装配、轻量工件上下料、实验室样本转运这类需要精准位移与稳定夹持的作业场景，在小负载垂直取放工位上，相比气动夹爪能实现更平滑的速度调节与夹持力控制，不会出现气动元件常见的冲击磕碰问题，尤其适配表面易刮花、夹持力度要求严苛的薄型工件、精密小件搬运作业。整套机构采用立式单柱布局，主体承载结构为铝型材拼接的立式框架，框架内侧平行布置两根直线光轴作为升降导向副，中间贯穿传动丝杠，丝杠螺母座直接连接夹爪安装滑台，滑台通过直线轴承与两侧光轴配合，将丝杠的旋转运动转化为夹爪的垂直直线运动，传动过程无背隙，重复定位精度可控制在0.02mm以内，能满足多数精密装配工位的位置精度要求。

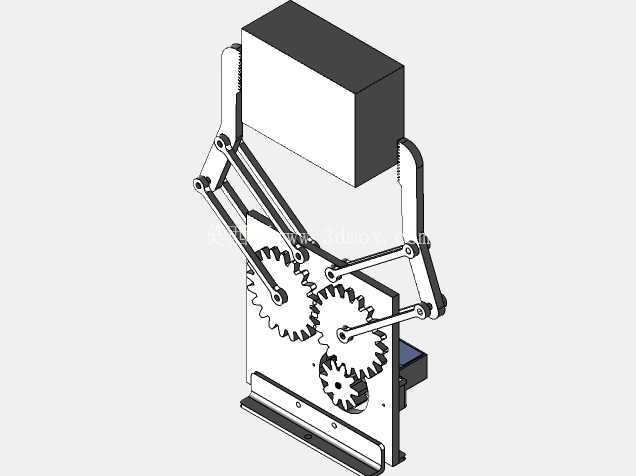

　　夹爪部分采用平行指式结构，通过小型丝杠副驱动两个夹指同步对中开合，夹指工作面预留了工装安装孔位，可根据被搬运工件的外形更换定制夹头，比如适配片状工件的平口夹头、适配轴类零件的V型夹头、适配异形件的仿形夹头，不需要改动主体结构就能快速切换作业对象。设计阶段优先考虑了安装边界的兼容性，立式框架底部设计了标准安装法兰，可直接固定在设备工作台面、流水线侧装支架或者多轴移动模组的末端滑台上，整体横向占用宽度控制在120mm以内，纵向深度不超过180mm，垂直行程可根据实际工位需求调整丝杠长度，常规配置下有效升降行程为300mm，能覆盖多数小型工件的取放高度差需求。传动丝杠选用导程5mm的滚珠丝杠，传动效率高于梯形丝杠，驱动端预留了伺服电机或者步进电机的安装位，可搭配不同规格的电机实现不同的升降速度与输出扭矩，常规配置下夹持端最大负载可达3kg，夹爪开合行程范围为0-40mm，可夹持的工件尺寸范围覆盖2mm到35mm之间的规则小件。导向部分的直线光轴采用镀铬硬轴材质，表面硬度达到HRC60以上，配合自润滑直线轴承，长期运行磨损量极小，维护时只需要定期在光轴表面涂抹少量润滑脂即可，不需要频繁拆解更换部件。

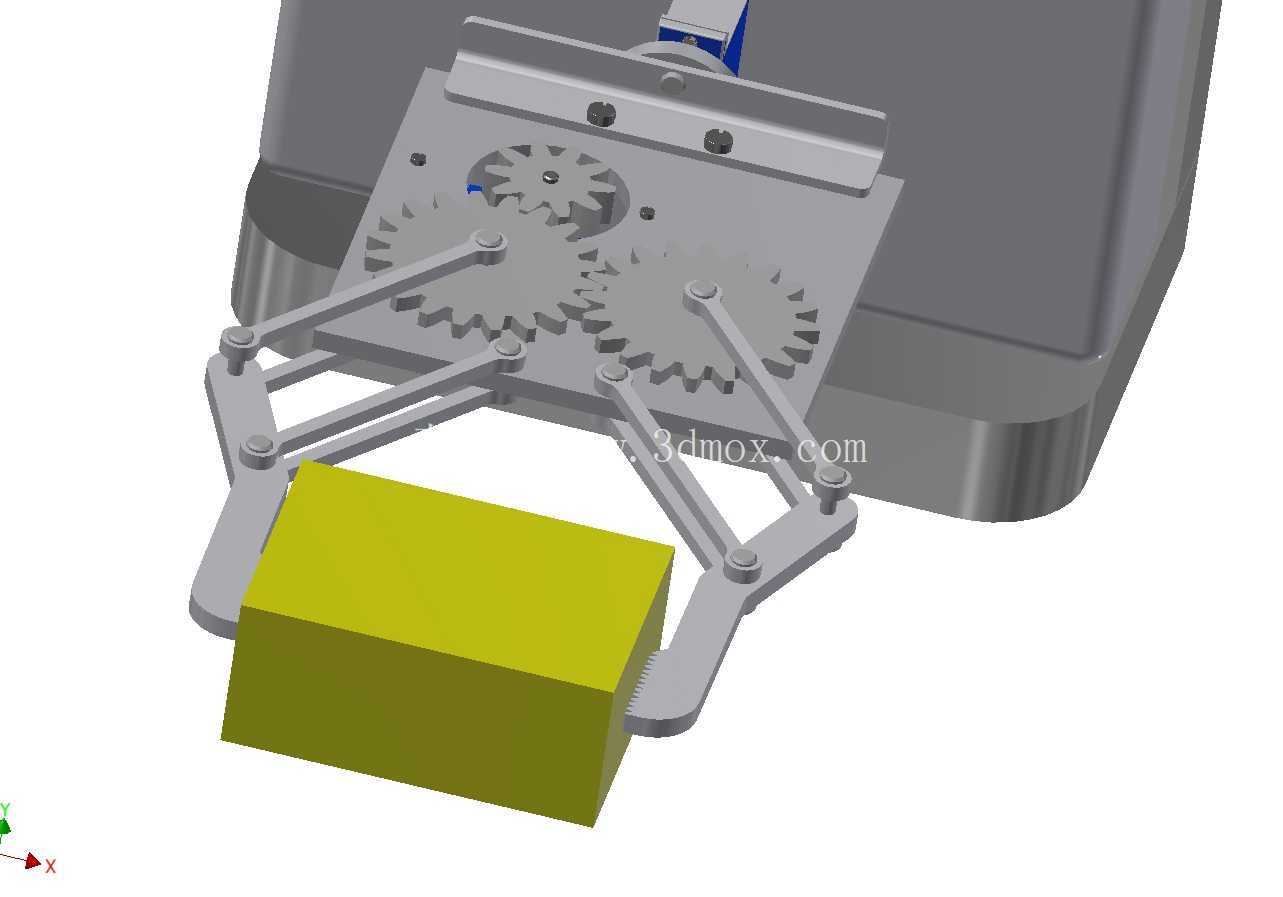

　　夹爪的开合传动同样采用微型滚珠丝杠，配合导向槽限制夹指的转动自由度，保证两个夹指始终保持平行对中运动，夹持力可通过驱动电机的扭矩输出进行线性调节，从0.5N到20N的夹持力区间可连续设置，避免加持力过大夹坏易碎工件，或者加持力过小导致工件滑落。整套机构的走线全部隐藏在立式框架的内侧线槽内，外部没有裸露的线缆，避免运行过程中线缆与周边设备发生剐蹭，同时也能减少车间粉尘、切削液对线束的侵蚀，提升长期运行的稳定性。在实际产线应用中，这套机构可单独作为垂直取放工位使用，也可搭配水平移动模组组成两轴搬运机械手，或者安装在SCARA机器人、六轴工业机器人的末端作为夹持执行器，适配不同布局的自动化产线需求。

　　结构设计上尽量减少了非标定制零件的数量，除了夹爪安装滑台、框架连接角件为定制机加工件外，其余丝杠、光轴、轴承、紧固件全部采用标准件，后期维护更换配件的成本极低，也方便设计人员快速调用模型完成整线方案的布局设计，不需要从零开始绘制每个标准零件的三维结构，能大幅缩短方案设计阶段的建模周期。夹爪滑台上还预留了传感器安装位，可加装光电传感器检测工件是否夹持到位，也可加装位移传感器反馈夹爪的开合位置，实现夹持状态的实时监测，避免空夹、工件脱落等异常情况影响产线运行。立式框架的后侧设计了拖链安装槽，当搭配外部水平移动机构使用时，可将动力线缆、传感器线缆穿入拖链内，保证移动过程中线缆弯曲半径一致，延长线缆使用寿命。整体结构没有冗余的设计部件，所有零件的受力路径都经过优化，立式框架的铝型材截面尺寸经过受力校核，在最大行程、最大负载状态下，框架的形变量不超过0.05mm，不会因为结构变形影响夹爪的定位精度。
