全关节六轴工业机械臂结构设计方案

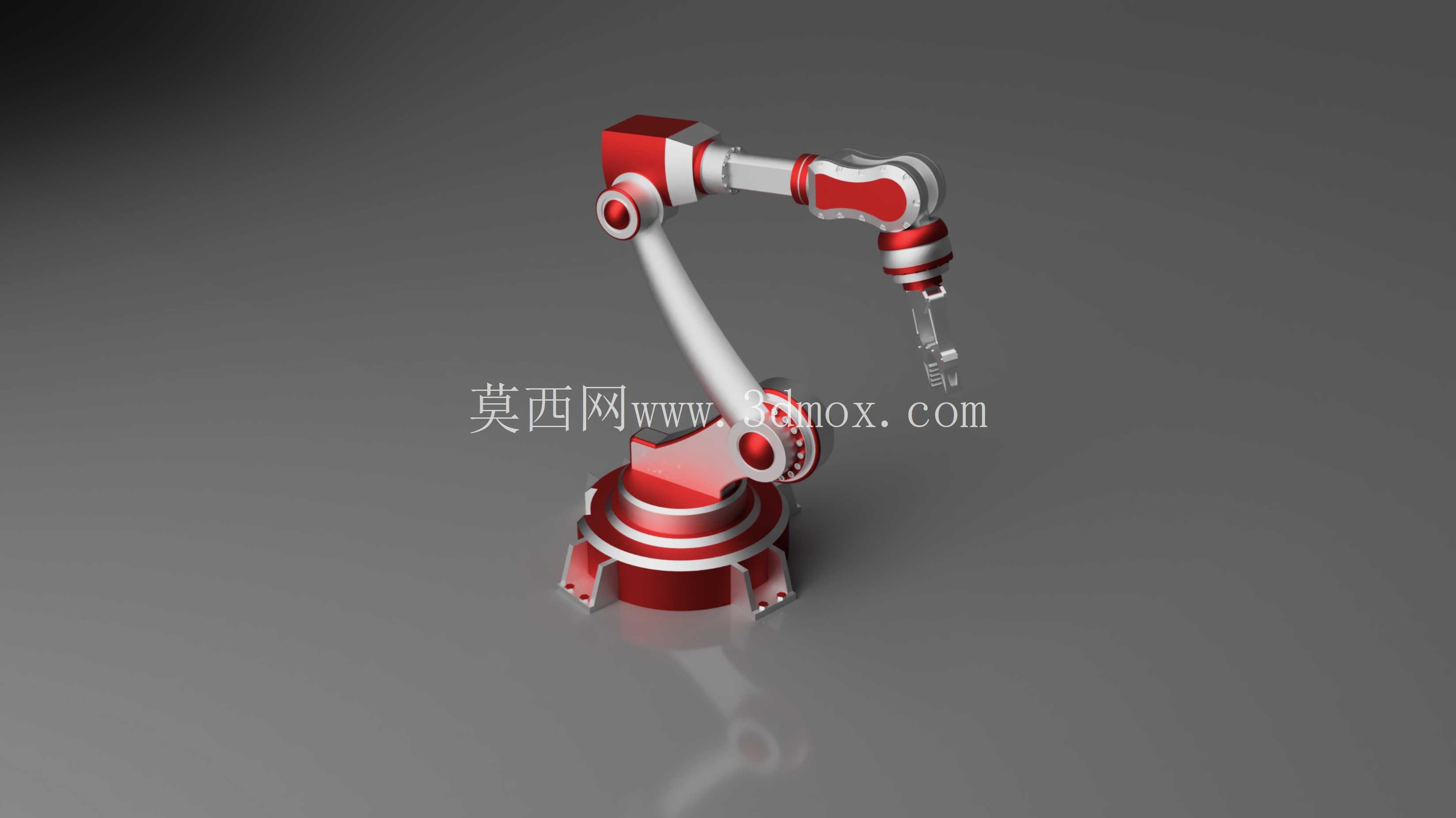

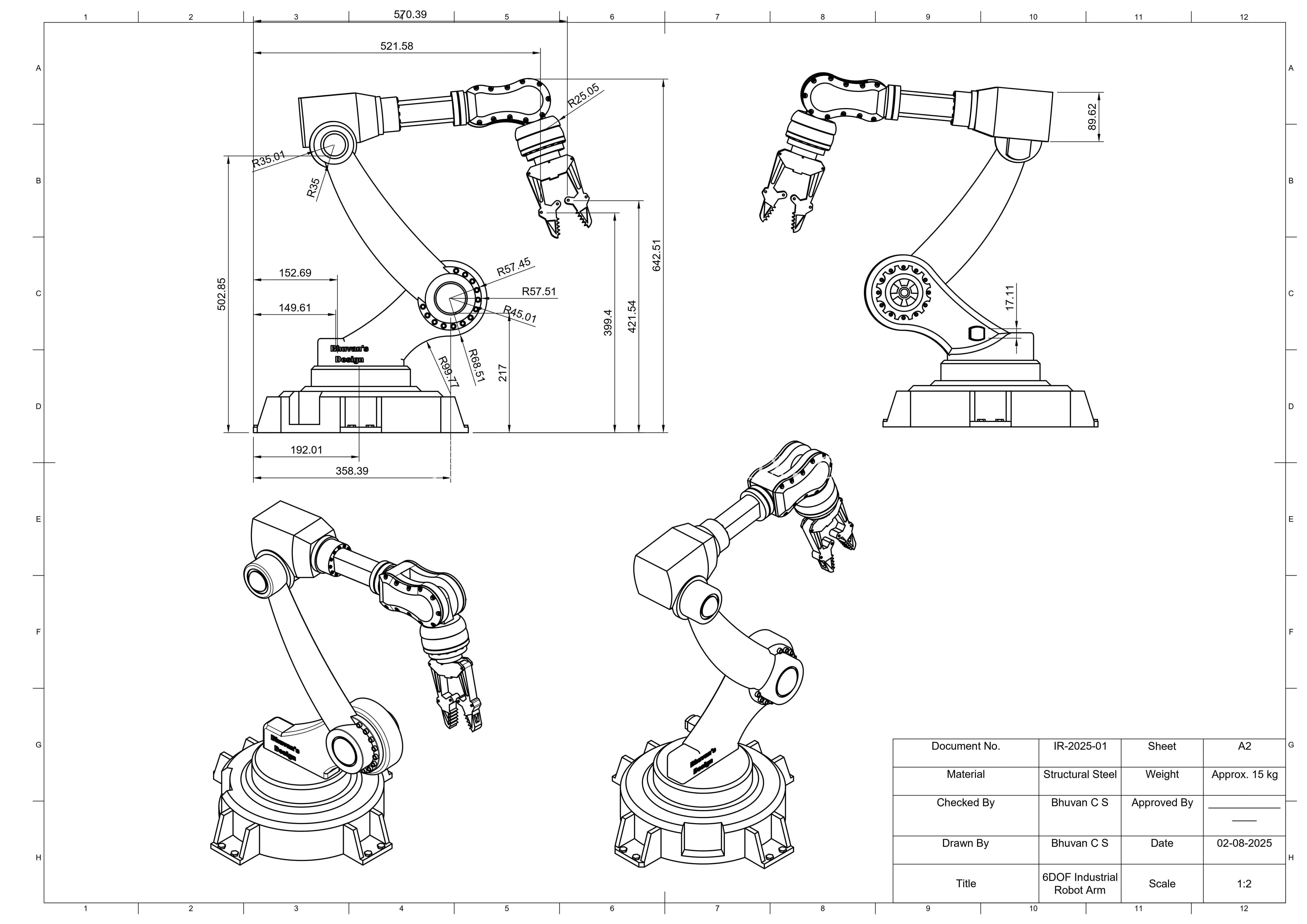

　　在离散制造的产线升级进程中，多关节机械臂早已跳出早期汽车焊装的单一应用场景，覆盖3C电子精密装配、五金件焊接、物料码垛取放、机床上下料等多类工位，这款全关节六轴机械臂的结构设计，正是围绕中小负载工位的通用适配需求展开。从安装边界来看，该机械臂底座采用圆形法兰安装结构，安装孔位沿圆周均布，可直接适配市面常见的设备安装台面、行走轴滑台顶面，安装时需预留底座周边不小于150mm的检修空间，避免与周边线体护栏、料架结构产生运动干涉；整机展开最大作业半径覆盖1200mm范围，收缩状态下回转半径控制在380mm以内，可适配宽度1.2米以上的标准工位布局，无需对现有产线做大规模结构改造。

　　设计阶段完全从关节运动的流畅性出发，六个关节分别对应腰座回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动、末端法兰回转六个自由度，每个关节的传动结构都做了走线空间预留，将动力线缆、信号线缆内置在臂体空腔内，避免外置线缆在高速运动过程中出现拉扯、磨损问题，同时降低运动过程中的风阻与异物剐蹭风险。臂体主体采用轻量化的结构设计，大臂与小臂的截面做了变径优化，在保证结构刚性的前提下尽可能降低运动部件自重，从而提升关节响应速度，降低驱动单元的负载冗余。末端法兰采用标准接口设计，可快速适配夹爪、焊枪、吸盘、打磨头等不同执行器，切换执行器时无需改动臂体结构，仅需匹配对应的末端安装孔位与信号接口即可完成工位切换。

　　从实际应用角度看，该机械臂的运动路径可覆盖空间内任意角度的作业点位，在装配工位可完成精密零件的对位插接，重复定位精度可满足小零件装配的公差要求；在焊接工位可配合变位机完成复杂焊缝的连续走枪，臂体运动过程无奇异点位，不会出现关节锁死的情况；在取放料工位可配合视觉系统完成散乱物料的抓取搬运，关节运动速度可根据工位节拍做分段调整，避免启停过程中的冲击导致物料脱落。关节处的密封结构做了多层设计，可阻挡车间内的焊接烟尘、切削液雾气进入关节内部，延长传动部件的维护周期，底座处设置了线缆出口，可直接对接产线的电气柜布线槽，整体布线规整无外露。

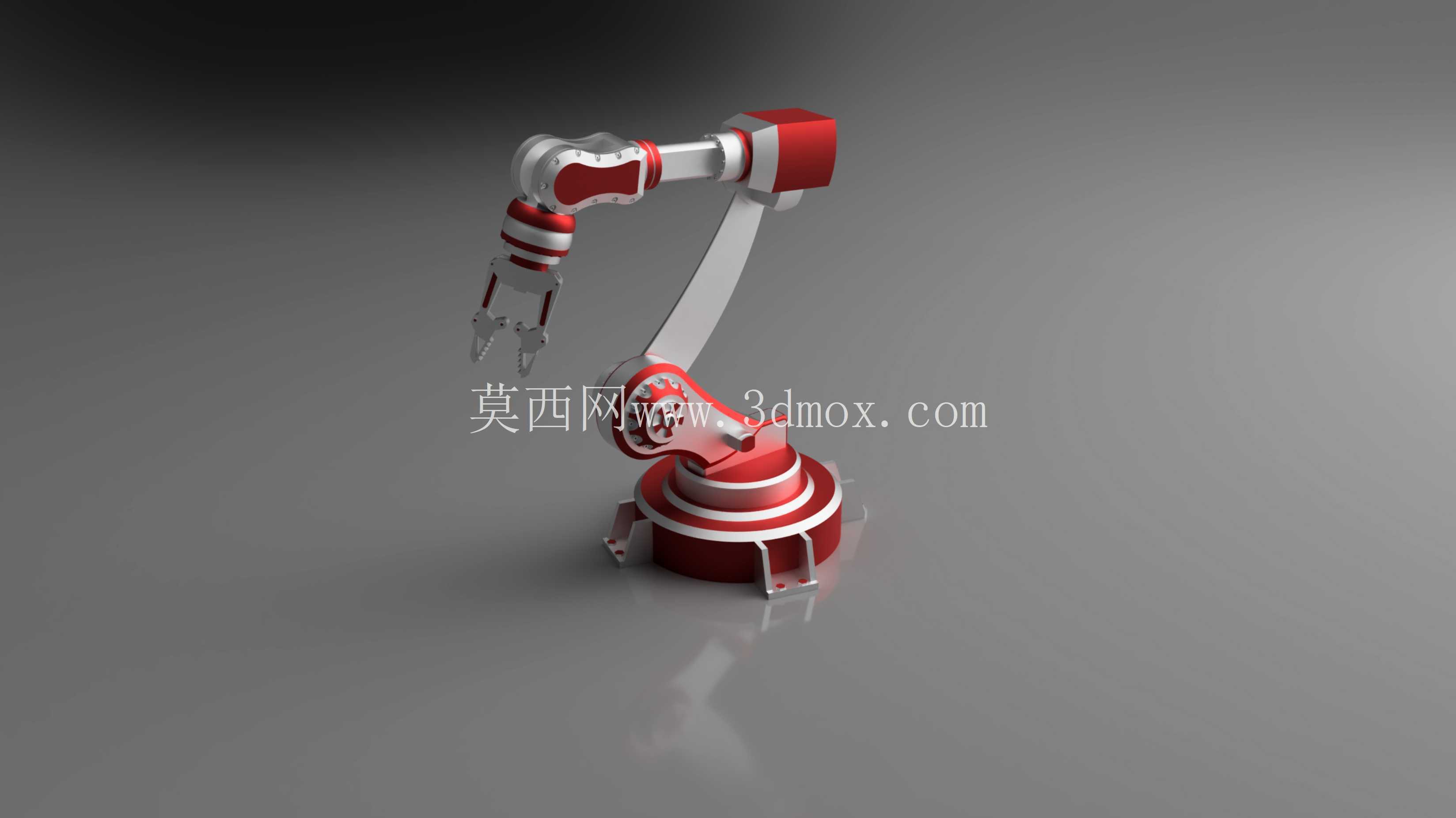

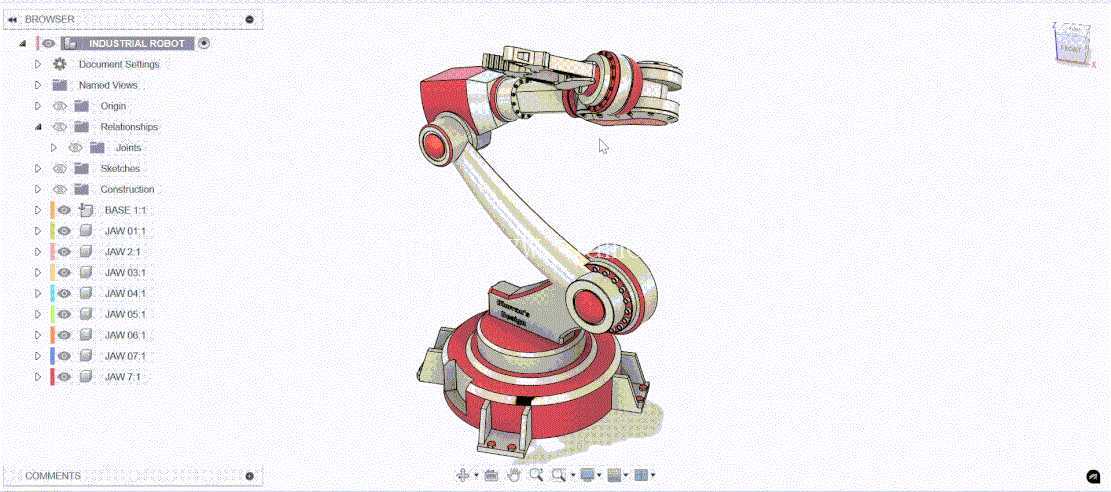

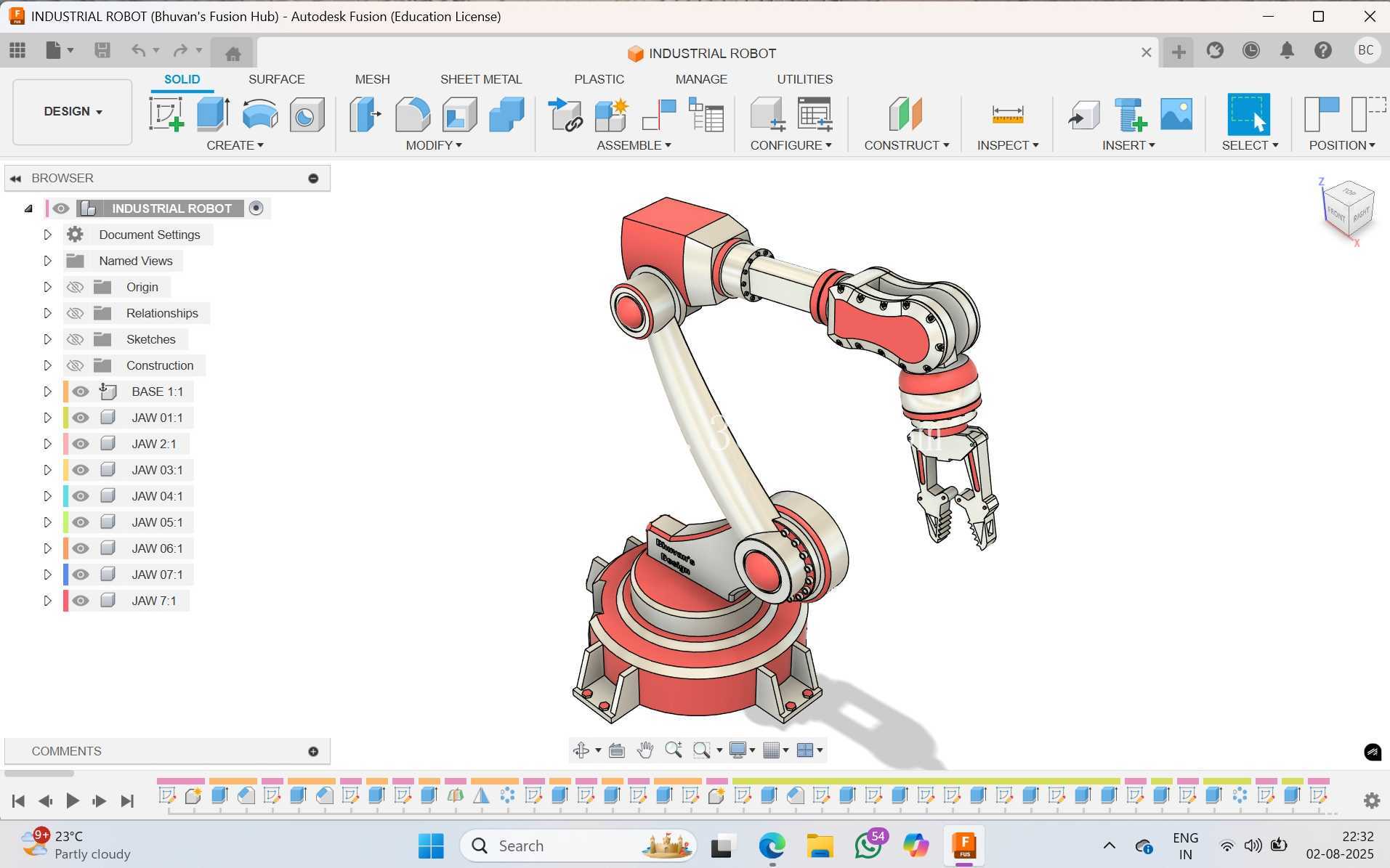

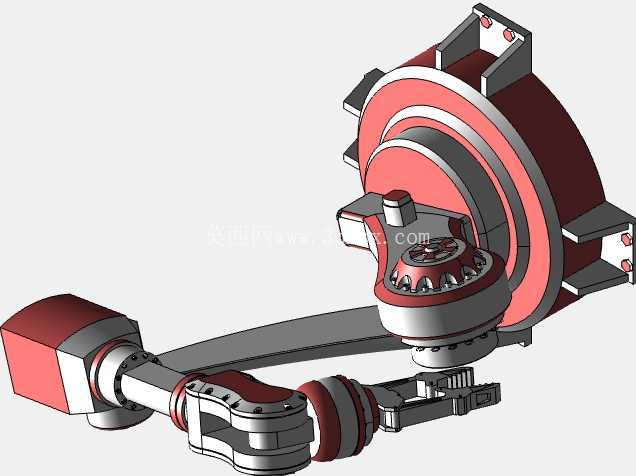

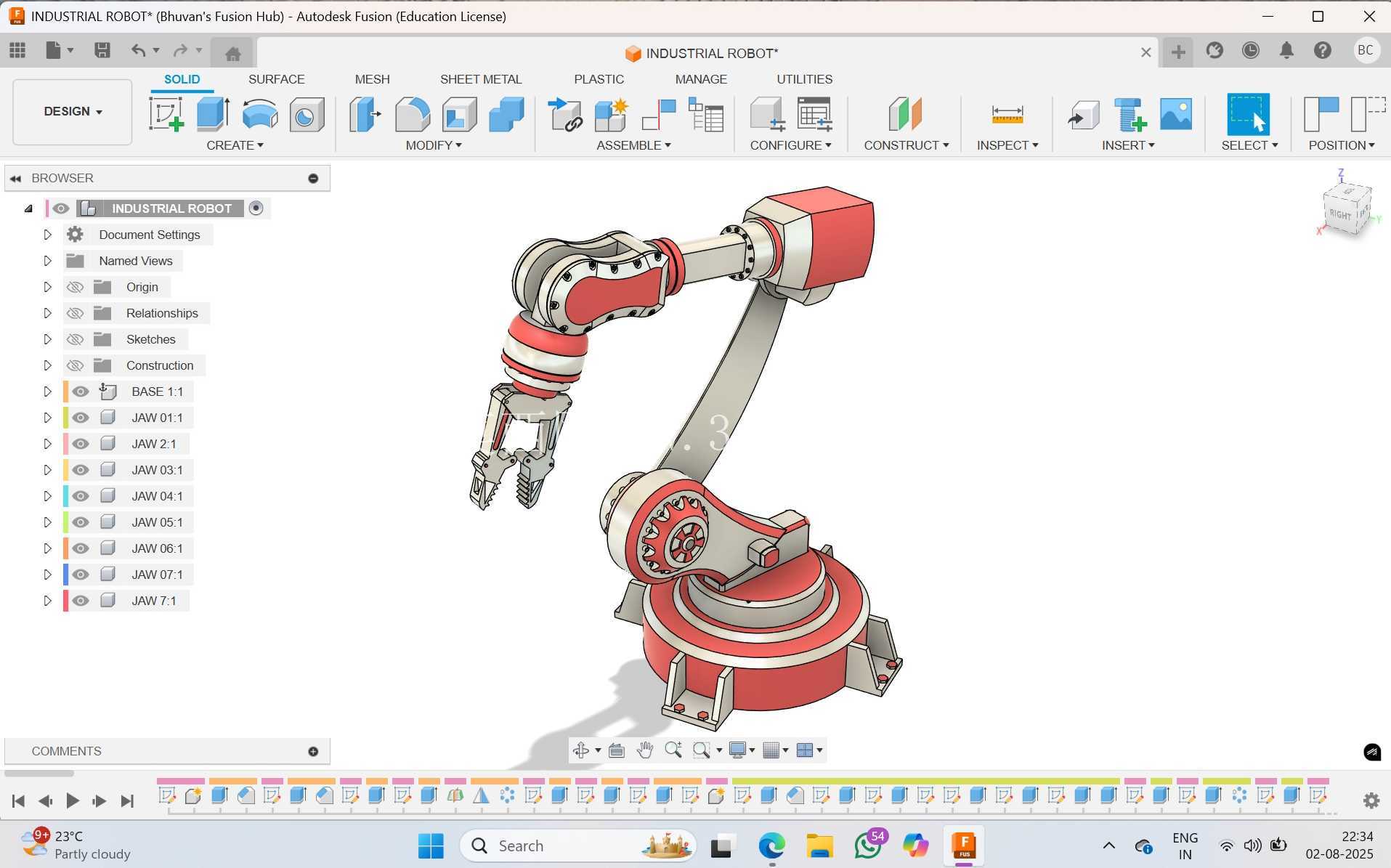

　　不同于部分重载机械臂的粗壮结构，这款六轴臂的结构比例更适配中小负载的柔性生产场景，臂体外观的流线型设计并非单纯为了视觉效果，而是通过曲面过渡减少臂体运动过程中的棱角剐蹭风险，同时避免积尘堆积在臂体平面上，日常清洁维护仅需擦拭表面即可。在结构校核阶段，每个关节的限位角度都做了冗余设置，既保证作业范围覆盖常用工位需求，又通过硬限位结构避免关节过转导致内部线缆扯断，每个关节的安装基准面都做了精加工处理，保证装配后的同轴度误差控制在允许范围内，降低运动过程中的抖动问题。对于结构设计从业者而言，该模型完整呈现了六轴机械臂的关节连接逻辑、臂体截面优化思路、安装接口的标准化设计方式，可作为同类轻型工业臂设计的参考样本，也可用于产线布局阶段的工位干涉验证，模拟不同作业路径下机械臂与周边设备的空间位置关系，提前规避布局阶段的空间冲突问题。
