多关节协作机械臂结构设计方案

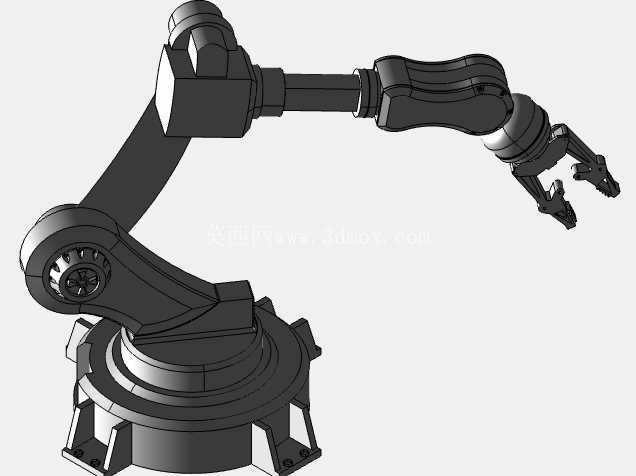

　　大臂与底座的连接关节采用侧置式传动布局，关节内部集成了谐波减速结构，传动间隙控制在极小范围内，能够保证大臂俯仰动作的重复定位精度，大臂的俯仰角度范围覆盖-30度到120度，既可以向下探取低位料盘上的工件，也可以向上抬升完成高位料架的取放作业。小臂与大臂的连接关节同样采用模块化的关节设计，关节外壳做了圆弧过渡处理，避免动作过程中与周边设备、管线发生剐蹭，小臂的回转与俯仰动作配合大臂的姿态调整，能够将末端执行器送到工作半径内的任意空间点位，工作半径覆盖从底座中心向外800mm的环形区域，完全满足单工位周边上下料、装配的作业范围需求。这款多关节机械臂的结构设计，核心围绕中小负载工位的柔性作业需求展开，在3C电子装配、实验室样本转运、轻工行业小件分拣这类场景中，能够适配狭窄工位的多角度操作需求，替代人工完成重复性的取放、定位、夹持动作。从结构布局来看，整机采用六自由度串联关节构型，底座为圆盘式安装结构，安装法兰预留了标准的螺栓固定孔位，可直接固定在工作台面、线性滑台或者AGV搭载平台上，底座回转关节采用内置回转支承的传动结构，能够实现360度全周回转，回转范围覆盖周边所有作业点位，不会出现作业死角。

　　腕部结构采用三轴正交的布局设计，能够实现末端的回转、俯仰、偏摆动作，末端法兰为标准的快换接口，可以根据不同的作业需求更换夹爪、吸盘、焊枪头等不同的执行末端，本次配套的是两指平行夹爪，夹爪的开合行程适配20mm到80mm尺寸的工件夹持，夹爪指面做了防滑纹理处理，夹持表面粗糙度较低的塑料件、金属小件时不会出现滑脱问题。在设计思路上，所有关节的走线都采用内部中空走线的方式，动力线、信号线全部从关节内部的中空通道穿过，外部没有裸露的拖链与管线，既避免了动作过程中管线缠绕、剐蹭的风险，也让整机的外观更加整洁，减少了日常维护中管线破损的概率。关节外壳采用高强度工程塑料与铝合金结合的材质，在保证结构强度的前提下尽可能降低整机自重，底座部分采用铸铁材质提升整机的稳定性，避免高速动作时出现整机晃动的问题。安装边界方面，整机固定时需要在安装面预留直径300mm的圆形安装区域，安装面的平面度公差控制在0.1mm以内，保证底座固定后不会出现倾斜，动作过程中整机的最大外伸姿态下，重心偏移量控制在底座支撑范围内，不会出现倾覆风险。

　　从实际使用的角度来看，这款机械臂的关节模块化设计能够大幅降低后期维护成本，单个关节出现故障时可以直接拆解更换，不需要对整机进行大规模拆解，关节处的密封结构采用双唇形密封圈，能够阻挡车间内的粉尘、切削液进入关节内部，适配普通机加工车间、装配车间的使用环境，不需要额外做防尘防护处理。末端负载能力在全工作半径内可以达到5kg，完全满足小件搬运、装配、分拣的负载需求，动作速度可以根据工位节拍进行调整，最快关节转速可以达到每秒120度，能够匹配大多数轻工装配、电子生产的线体节拍。

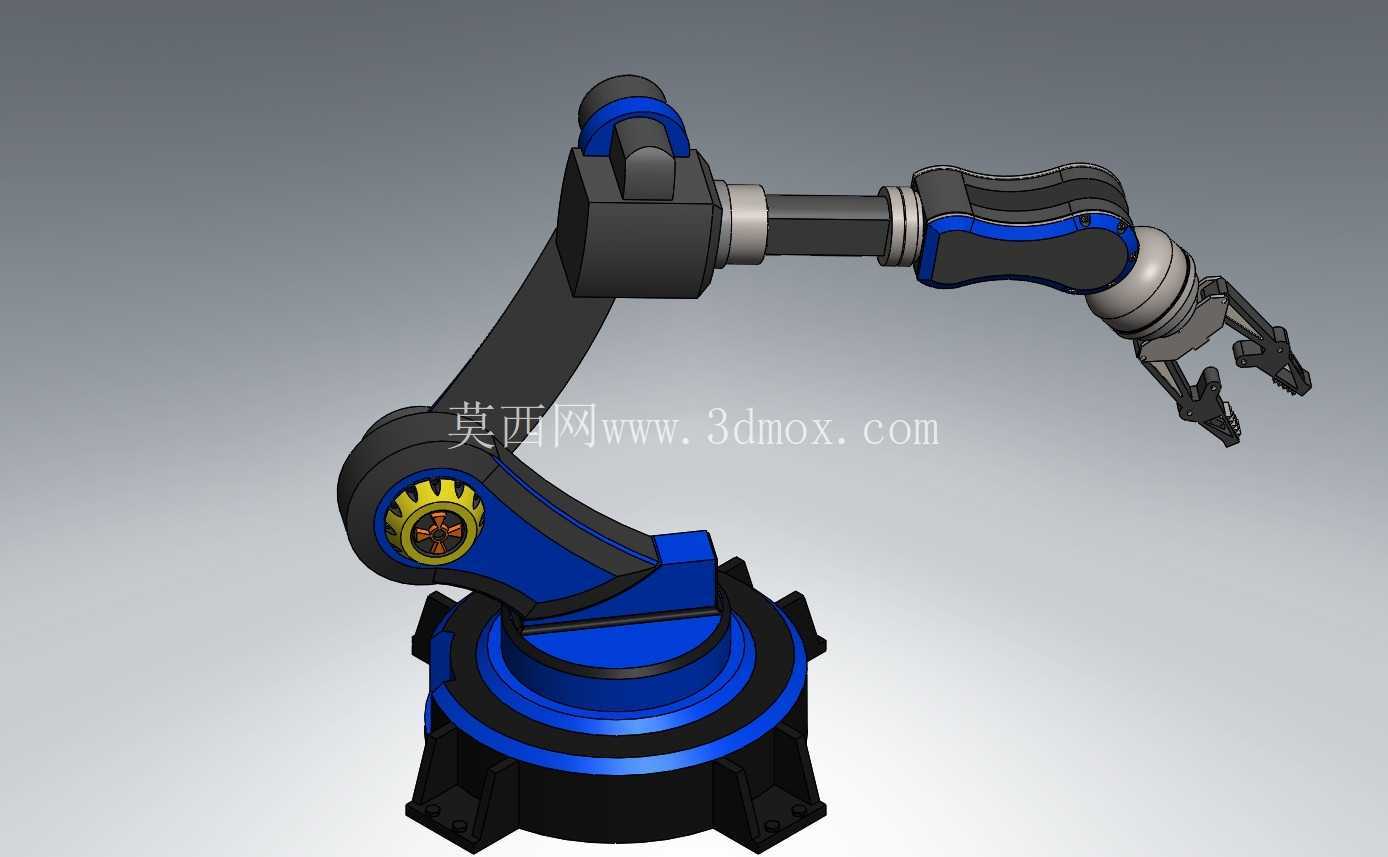

　　在结构细节处理上，每个关节都设置了硬限位与软限位双重保护，硬限位采用机械挡块结构，避免关节超程转动造成内部传动结构损坏，软限位通过控制系统的角度检测实现提前减速停止，双重保护机制能够提升设备运行的安全性。夹爪部分的驱动力采用气动驱动方式，夹持力可以通过气源压力进行调整，针对不同材质的工件可以灵活调整夹持力度，避免夹伤易碎工件或者夹持力不足导致工件脱落。整机的外观配色采用黑蓝搭配的工业设计风格，蓝色部分为关节的装饰与标识区域，黑色部分为主体结构外壳，在车间环境中耐脏易清洁，长时间使用不会出现明显的外观老化问题。
