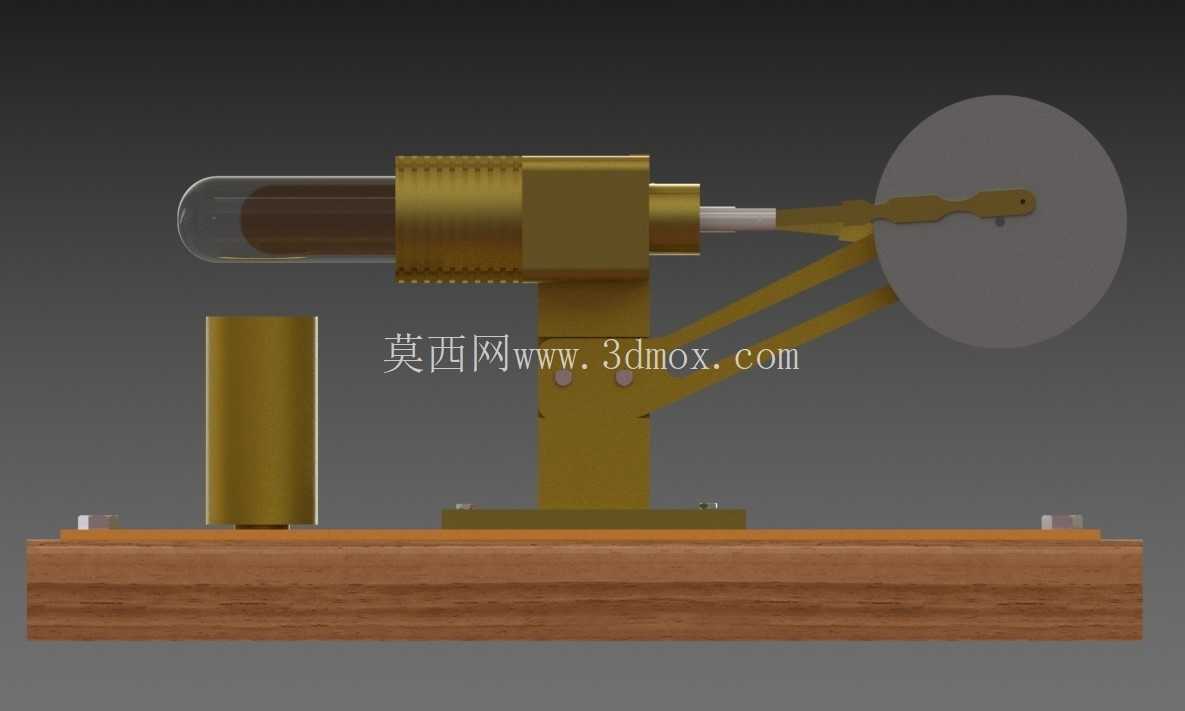

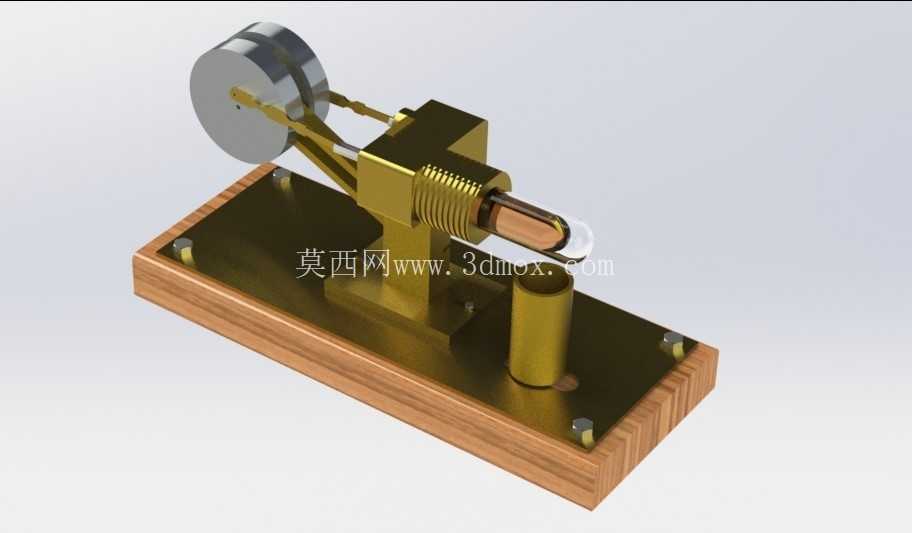

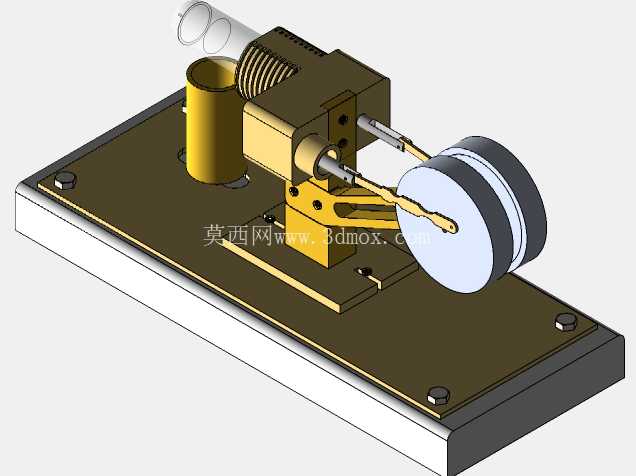

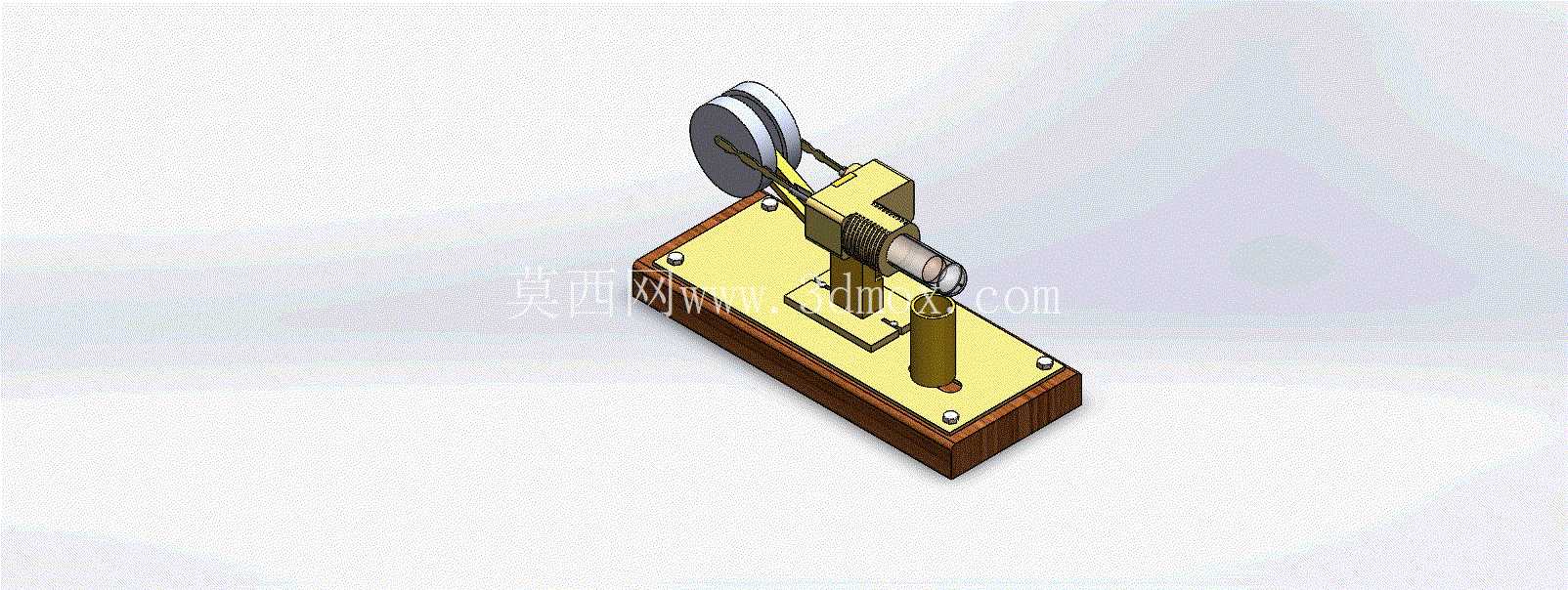

外燃式斯特林发动机逆向结构设计

　　这套斯特林发动机结构采用逆向工程思路完成整体建模，核心围绕外燃循环的工作逻辑搭建整套传动与换热组件，可直接用于教学演示、原理验证以及小型动力装置的原型开发场景。在高校工程热物理相关课程的实验环节，这类等比例还原的实体结构能帮学生快速理解闭式循环热机的能量转换路径，不用再依托抽象的热力过程示意图死记硬背定容加热、定温膨胀的循环节点；在民用小型余热回收场景里，这套结构的尺寸边界也适配低品位热源的动力输出需求，比如工业流水线末端的低温废热、民用生物质燃烧的低位热能，都能通过调整换热腔的容积参数匹配对应输出功率。

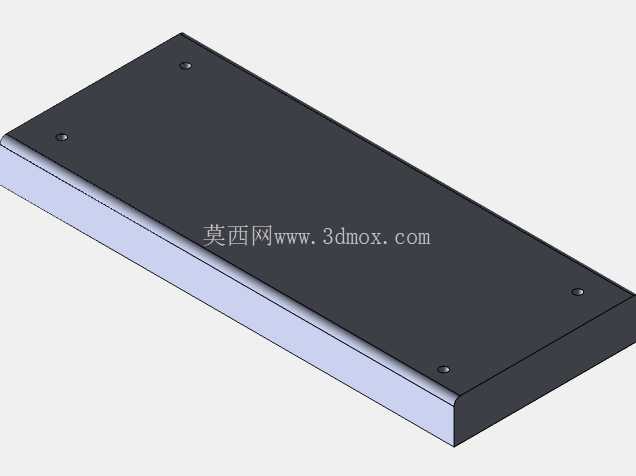

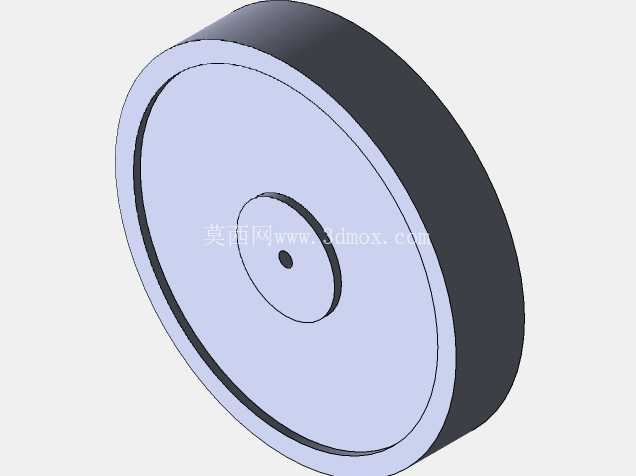

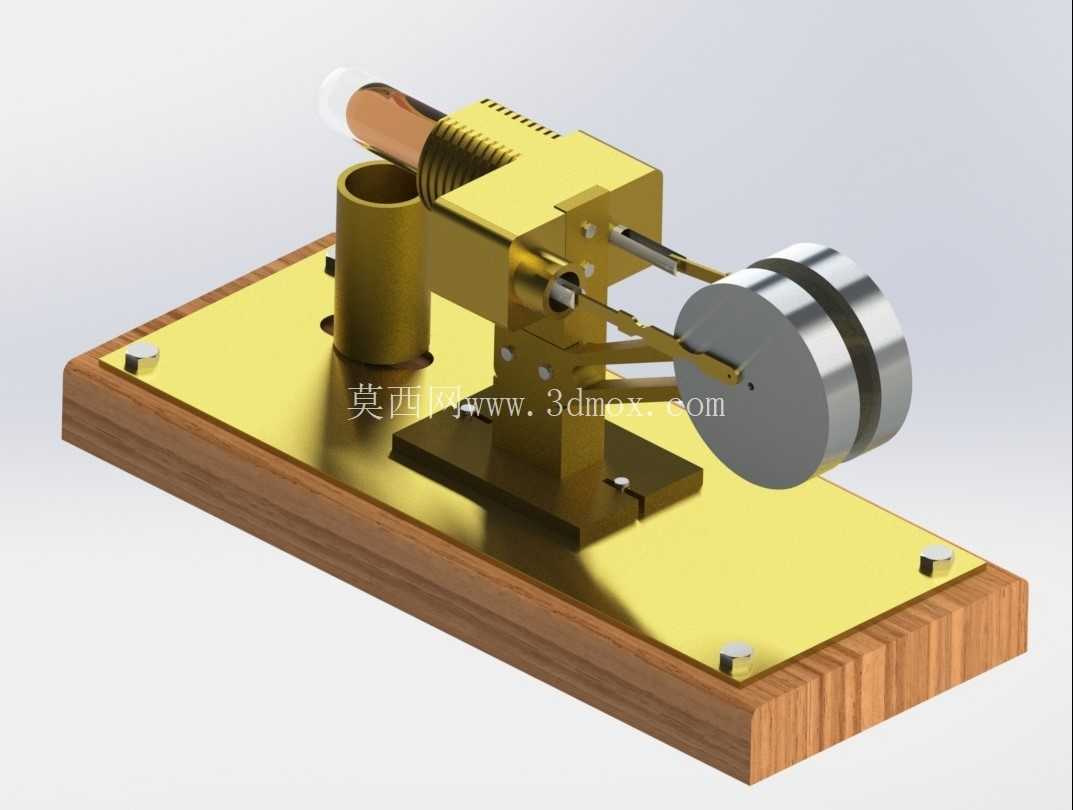

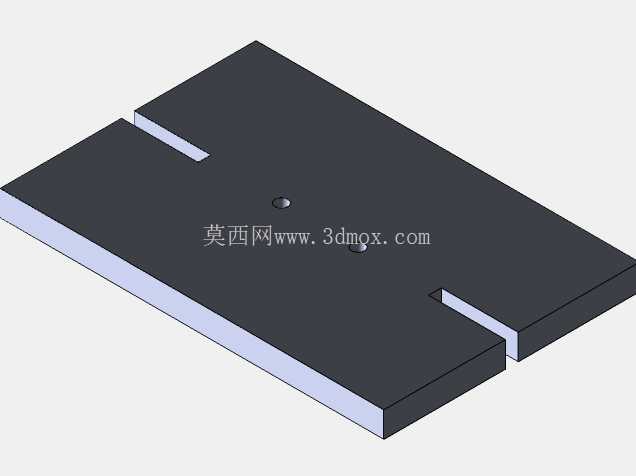

　　整套结构的安装底座采用实木层压材质的模拟结构，长宽尺寸控制在180mm×100mm范围内，底部预留四个M3规格的沉头安装孔，可直接固定在实验台架或者演示展架上，不会因为曲柄连杆的往复运动出现整机滑移。动力输出端的飞轮采用偏心配重结构，直径60mm，轮缘厚度8mm，配重块的质心偏移量经过反复校核，刚好能抵消活塞往复运动产生的一阶惯性力，保证整机在100-300转每分钟的常规转速下运行平稳，不会出现明显的机架振动。

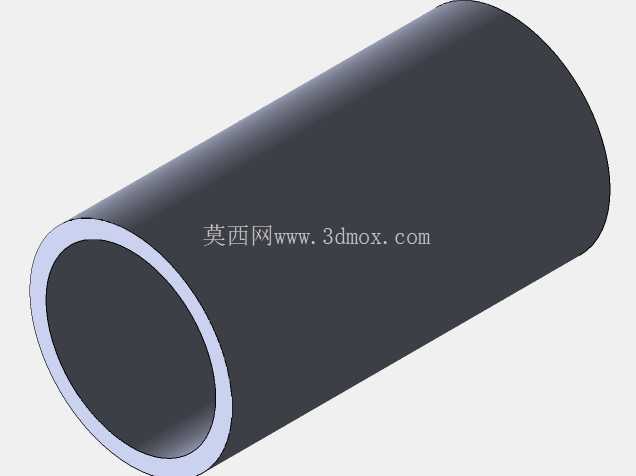

　　换热组件是这套设计的核心部分，置换气缸和动力气缸呈90度夹角布置，置换气缸采用黄铜材质的薄壁筒体结构，内径16mm，壁厚1.5mm，筒体长度65mm，内部的置换活塞采用轻质耐高温树脂材质，和筒壁的间隙控制在0.2mm，既保证往复运动时的气体流通阻力足够小，又不会因为间隙过大造成冷热端气体串流，降低循环效率。动力气缸的内径为10mm，和置换气缸通过侧面的气体流道连通，流道的通径设计为4mm，尽量减小工质在冷热腔之间流动的沿程阻力。

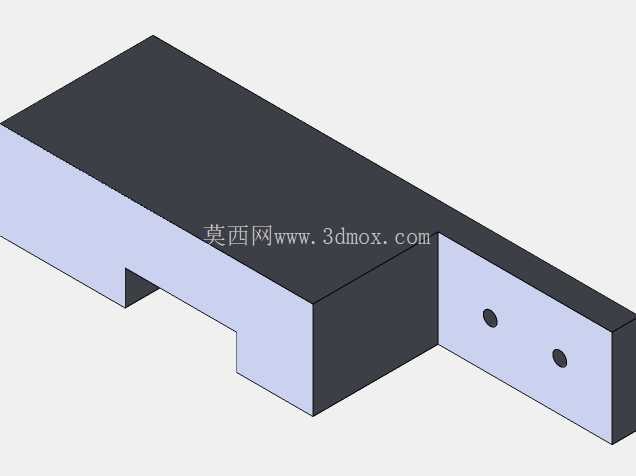

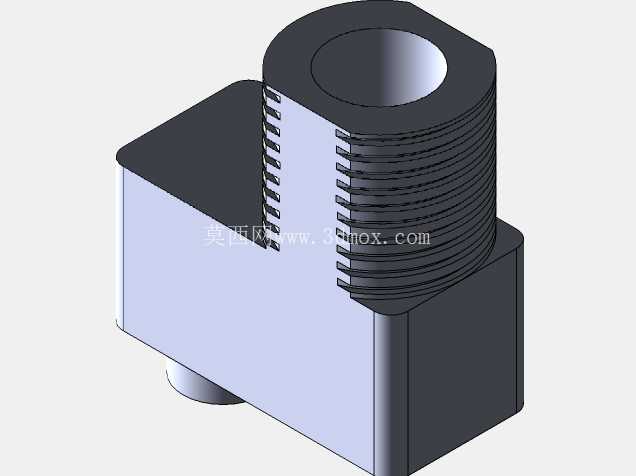

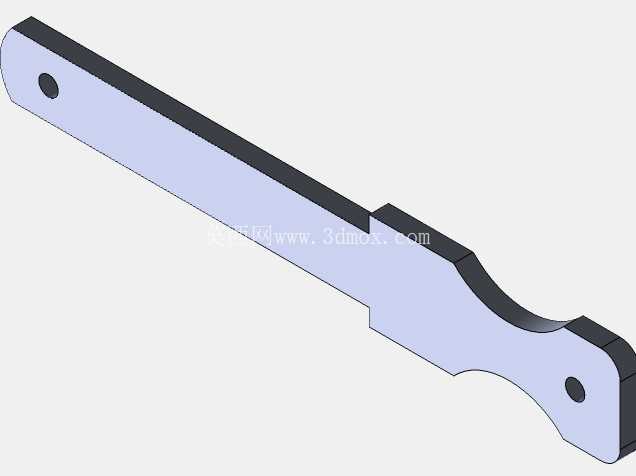

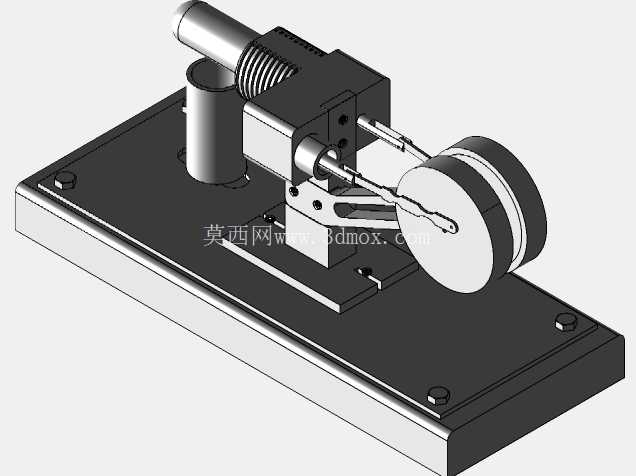

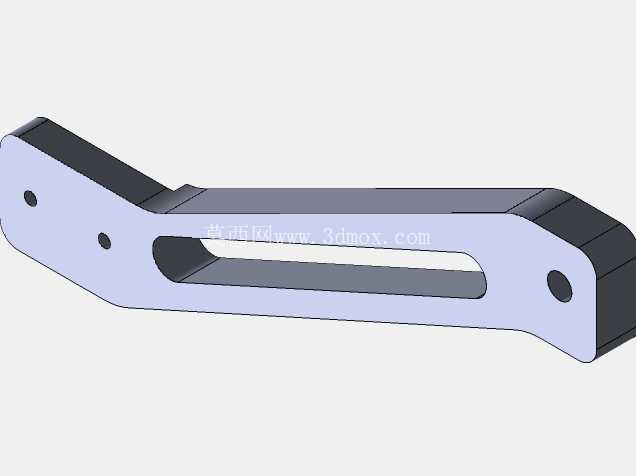

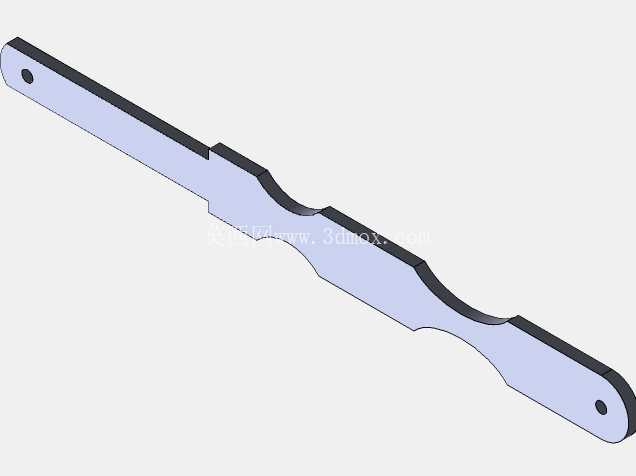

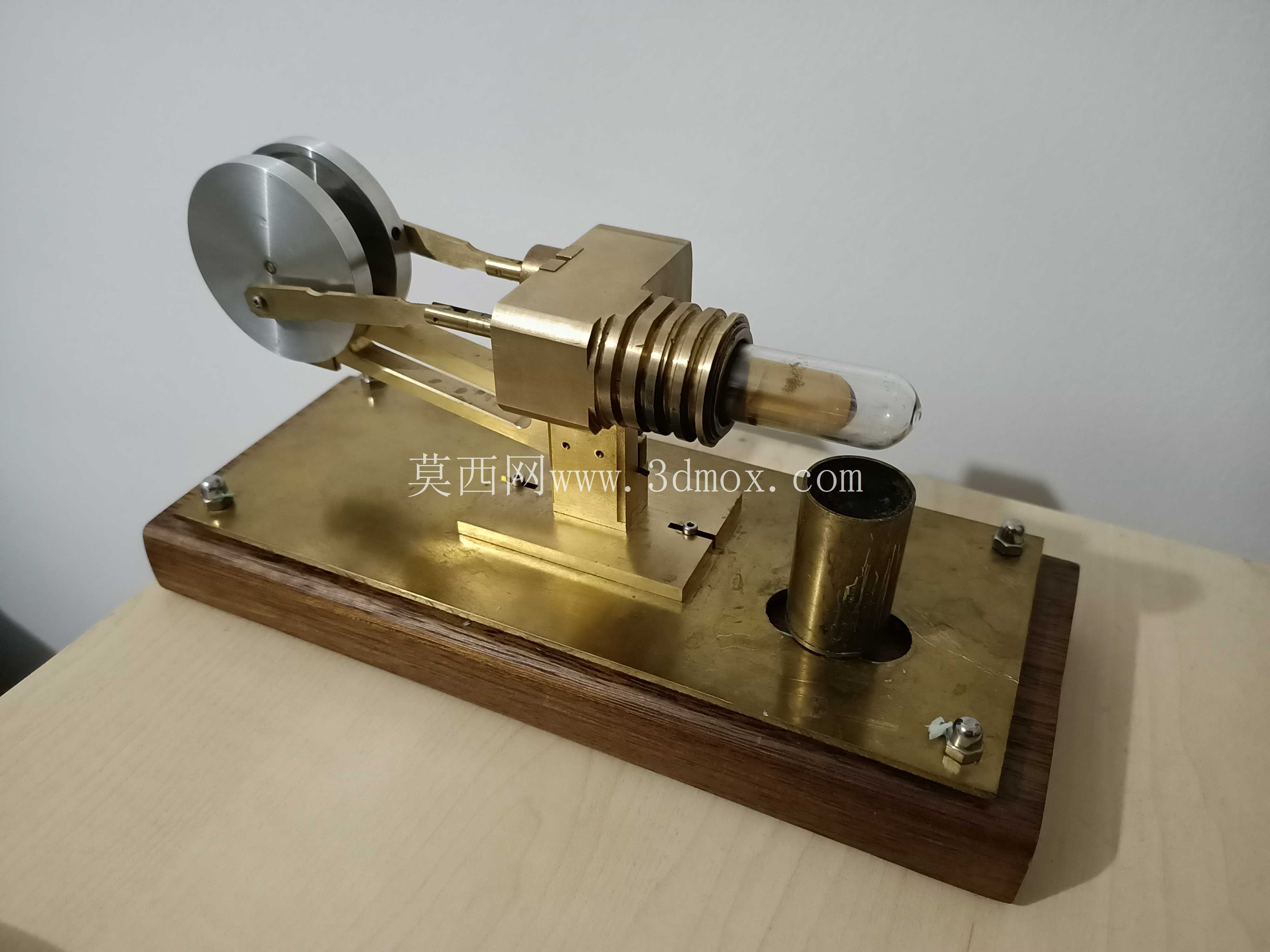

　　传动部分采用曲柄滑块结构，曲柄的回转半径为12mm，对应动力活塞的行程就是24mm，连杆长度设计为45mm，连杆大小端都采用铜套衬套结构，减少长期往复运动的磨损，飞轮直接安装在曲柄的输出轴端，轴径为6mm，通过顶丝和曲柄轴固定，方便后期调整飞轮的配重角度。逆向设计过程中，首先对现有成熟的小型斯特林样机进行三维扫描，提取各部件的点云数据后，先对传动部件的运动干涉进行校核，调整了初始扫描数据里连杆和气缸支架的间隙问题，把原结构里2mm的最小间隙放大到3.5mm，避免加工装配误差导致运动卡滞；然后对冷热端的换热面积进行了参数化优化，在不改变整体安装尺寸的前提下，把冷端的散热鳍片数量从原结构的8片增加到12片，提升冷端的散热效率，让循环的温差保持在合理区间，保证输出扭矩的稳定性。

　　这套结构的所有运动部件都没有采用复杂的密封结构，依托加工精度保证配合间隙，降低了后期装配和维护的难度，不需要额外添加密封件就能保证闭式循环的工质泄漏量在允许范围内。在实际使用场景中，只需要在置换气缸的底部加热端施加稳定的热源，比如酒精灯或者小功率的电加热片，等待冷热端形成足够温差后，手动拨动飞轮越过止点，整套结构就能持续运转，输出端可以通过皮带轮连接小型发电机或者演示负载，直观展示热能到机械能的转换过程。建模过程中所有配合面都预留了合理的公差带，比如气缸和活塞的配合采用H7/g6的间隙配合，轴和衬套的配合采用H8/f7的间隙配合，按照模型导出的工程图加工，不需要二次修配就能完成整机装配，适合个人爱好者、教学实验单位进行小批量制作或者原理验证使用。
