25GA370型6V35RPM减速齿轮电机结构

在小型自动化执行机构的选型与结构设计工作中，这类直流行星减速齿轮电机是小扭矩低转速传动场景的核心执行部件，常被应用在智能小家电的传动模块、小型桌面自动化设备的进给单元、民用智能门锁的锁舌驱动结构、教育类小型机器人的关节驱动、医疗小型采样设备的推送机构中，这类场景普遍对驱动部件的安装空间有严格限制，同时需要电机在低电压供电下输出匹配负载的扭矩，避免直接使用高速直流电机时扭矩不足、转速过高无法匹配执行端动作节奏的问题。

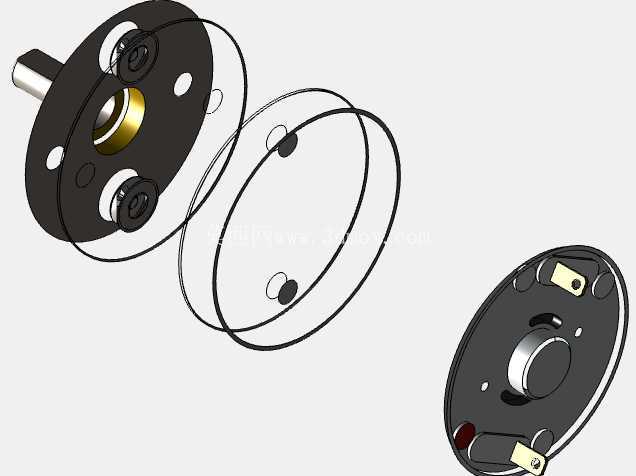

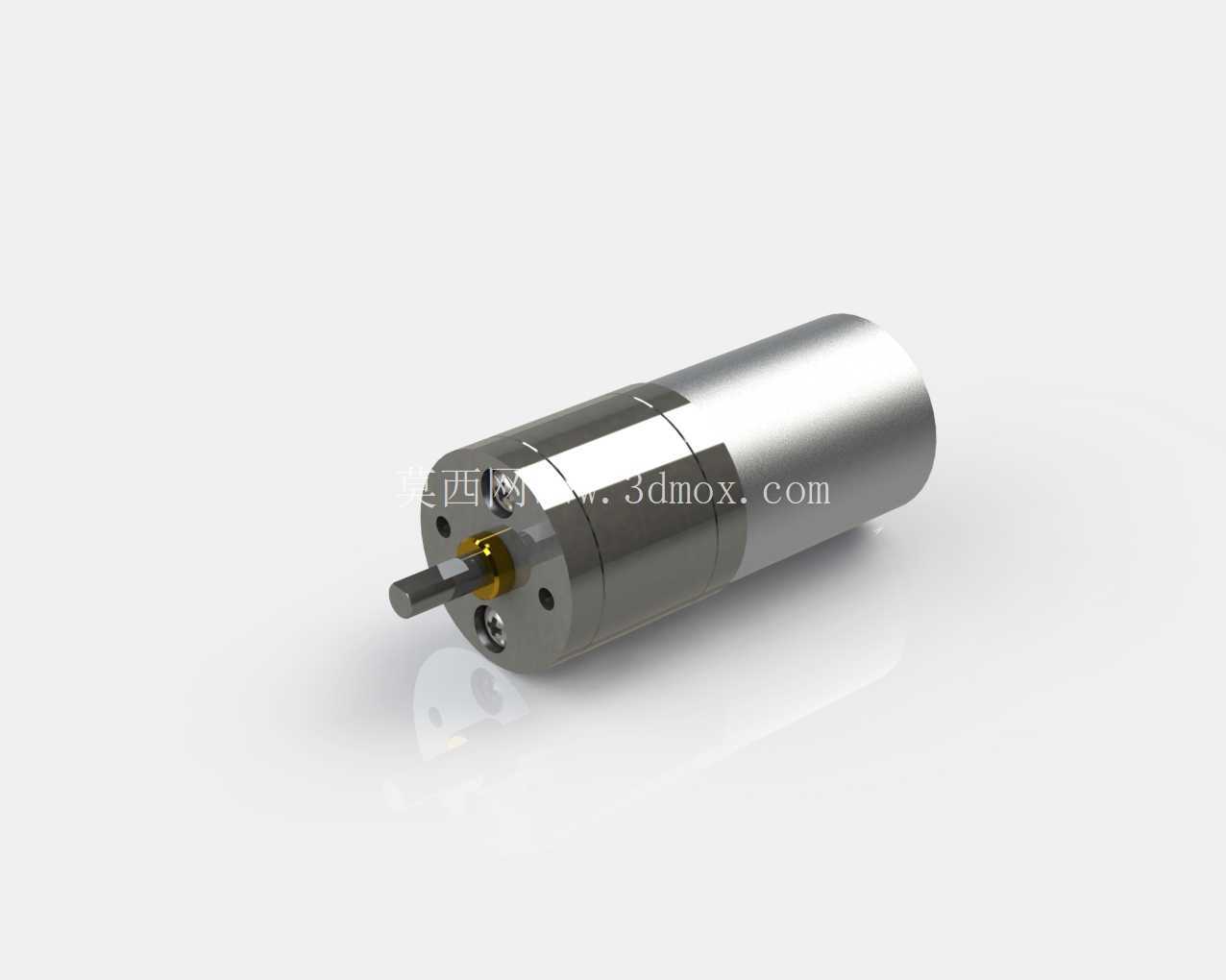

从结构设计逻辑来看，这款齿轮电机采用同轴式直齿行星减速结构，前端减速箱与后端370型直流电机本体采用同轴嵌套装配，输出轴与电机转子轴保持同轴线布局，能最大程度压缩径向安装尺寸，适配狭小的安装腔体。减速箱内部采用多级直齿圆柱齿轮传动，通过171:1的固定传动比，将后端直流电机6V供电下的数千转高转速降低至输出端35RPM的额定转速，同时按照传动比放大输出扭矩，满足低速大扭矩的驱动需求。齿轮组的排布采用逐层嵌套的方式，每一级行星齿轮都依托减速箱内壁的内齿圈实现啮合传动，输出端采用D型截面输出轴，可直接与带D型孔的传动轮、摆臂、丝杆等执行部件配合，无需额外加工键槽即可传递扭矩，避免小尺寸轴件加工键槽带来的强度削弱问题，同时降低配套传动件的加工难度。

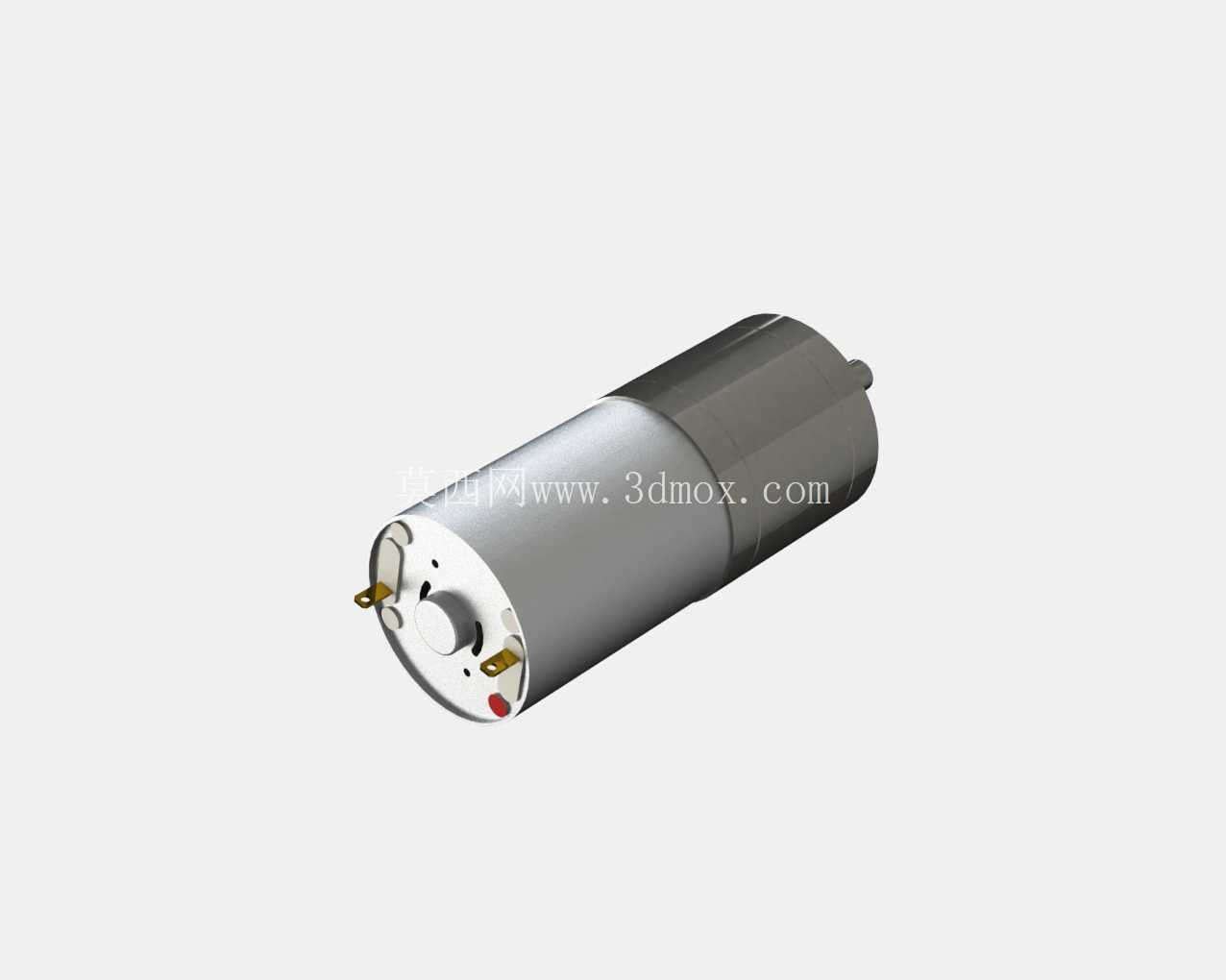

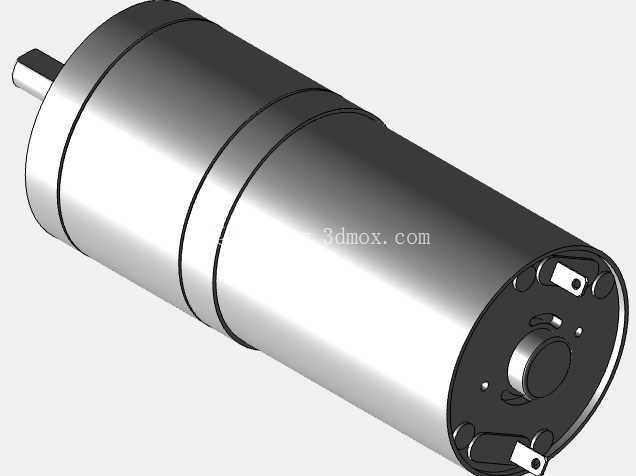

在安装边界设计上，这款电机的减速箱前端设置有带安装孔的定位法兰，法兰上的两个安装孔呈对称分布，可通过M2规格的螺丝直接固定在设备安装基板上，定位法兰的端面与输出轴的垂直度控制在合理公差范围内，能保证输出轴转动时的径向跳动量满足小型传动机构的精度要求，避免出现传动卡滞、异响的问题。电机本体的外径与减速箱外径做了平滑过渡设计，整体外轮廓为圆柱形，在设备内部布局时，可直接将电机嵌入圆形安装槽内实现径向定位，进一步简化安装结构，减少额外定位零件的使用。后端电机的供电引脚采用直插式焊片设计，方便焊接供电导线，焊片的位置避开了安装法兰的固定区域，不会出现装配时导线与固定螺丝干涉的问题。

从实际使用的适配性来看，这类减速齿轮电机的设计充分考虑了民用小型设备的批量装配需求，所有零件均采用成熟的冲压、注塑、机加工工艺生产，齿轮采用金属材质加工，能保证长期正反转运行下的耐磨性能，减速箱外壳采用金属材质，既可以保护内部齿轮组不受外力磕碰损坏，也能在电机运行时辅助散发齿轮啮合与电机工作产生的热量，避免长时间运行下过热导致的性能衰减。在进行三维建模时，需要重点还原各级齿轮的啮合间隙、输出轴的伸出长度、安装法兰的孔位间距、电机本体的外径尺寸等关键装配尺寸，确保模型导入装配体后能直接完成虚拟装配，验证安装空间是否存在干涉，提前排查结构设计中可能出现的装配冲突问题，减少后续实物打样时的修改次数。建模过程中还需要注意输出轴D型切面的角度与尺寸，这个细节直接关系到配套传动件的装配匹配度，如果切面尺寸或角度出现偏差，会导致实物装配时传动件无法套入，或者出现配合间隙过大、传动打滑的问题。另外减速箱与电机本体的配合台阶尺寸也需要准确还原，这个位置是装配时的轴向定位基准，尺寸偏差会导致电机整体轴向长度不符合设计要求，出现安装后与其他部件干涉的情况。
