NEMA14圆形步进电机36mm规格结构设计

　　在桌面级3D打印机挤出机构、小型桌面机器人关节这类对安装空间有严苛限制的传动场景里，小规格步进电机的选型往往直接决定整套机构的布局合理性，这款36mm外径、20mm机身长度的圆形NEMA14规格步进电机，正是针对这类紧凑安装场景做的结构适配设计。不同于常规方形法兰的NEMA14电机，这款电机采用圆形机身搭配双安装耳的固定结构，在保证安装定位精度的前提下，大幅压缩了非必要的法兰外凸尺寸，对于挤出机构这类需要将电机直接贴装在散热块侧方、周边布满送丝管路与散热风道的场景来说，圆形机身不会出现方形法兰棱角挤占周边走管、走线空间的问题，安装时的角度调整也更灵活，不需要严格对齐方形法兰的边距就能完成固定。

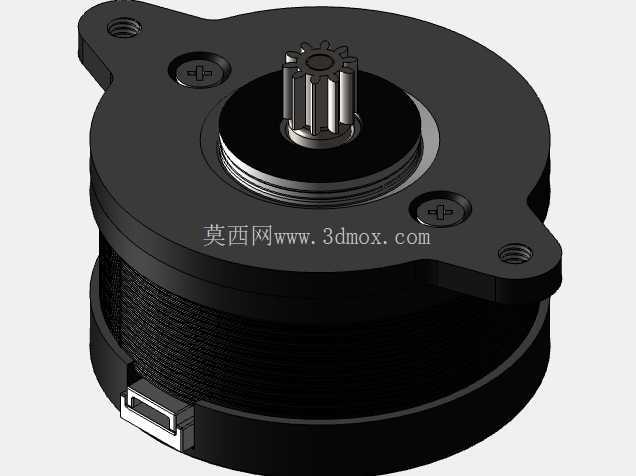

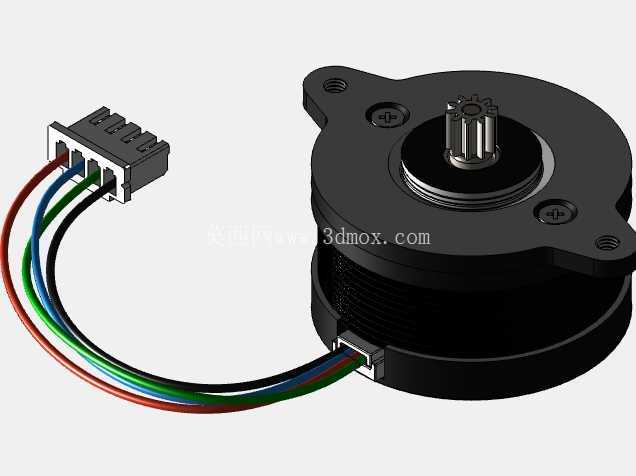

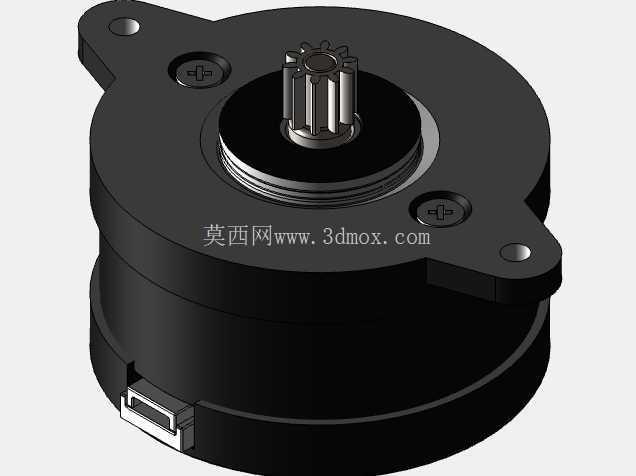

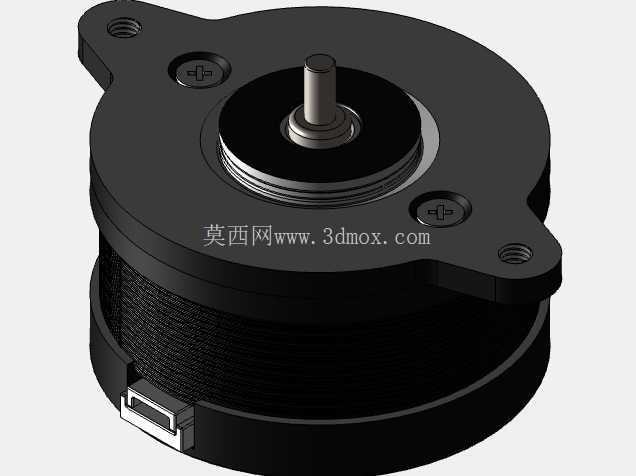

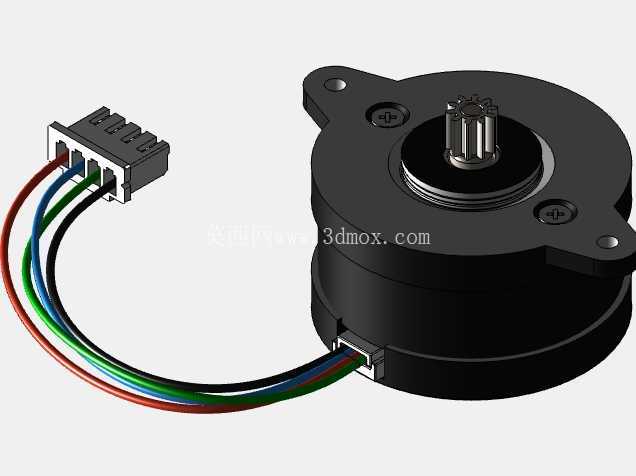

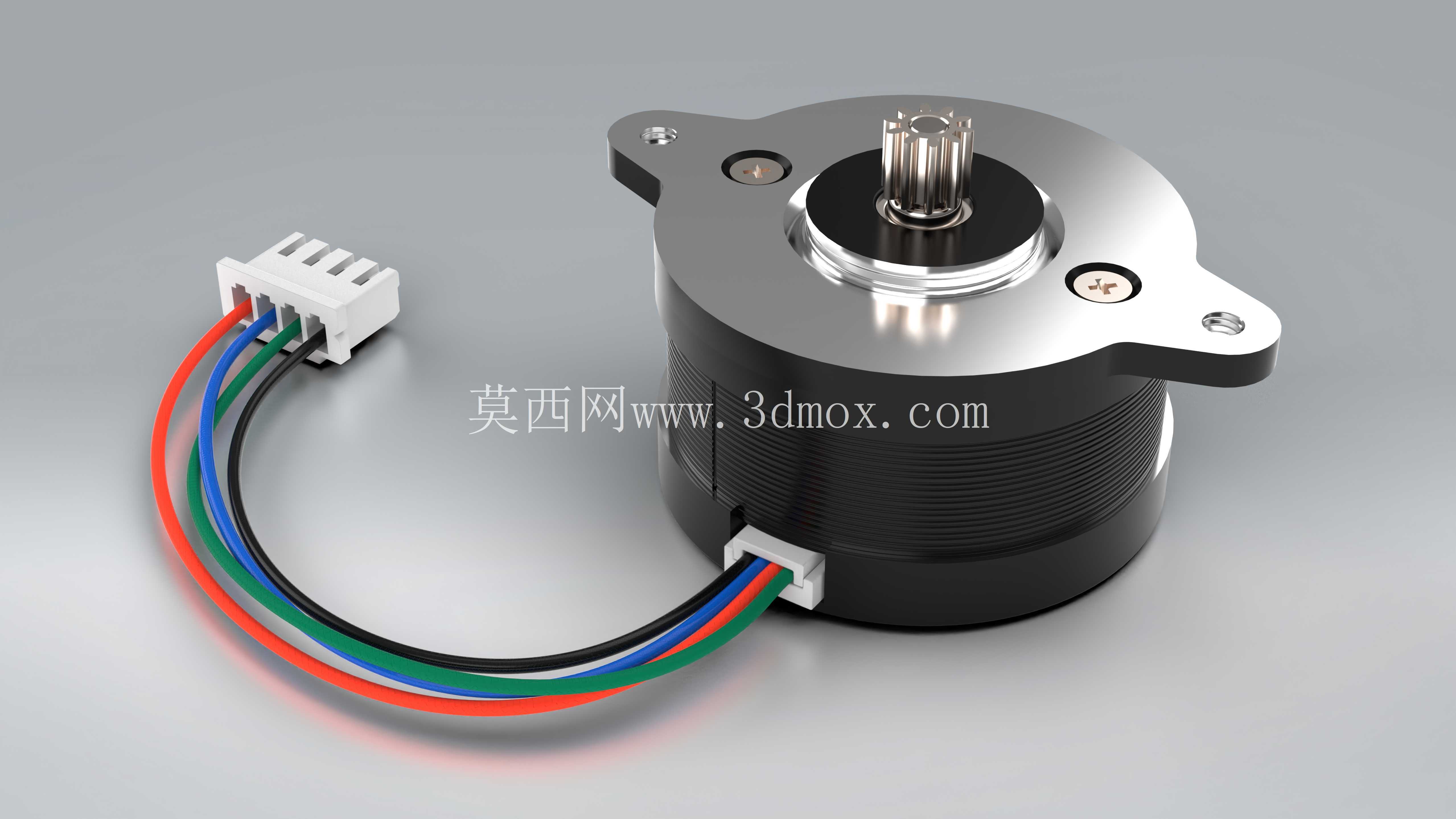

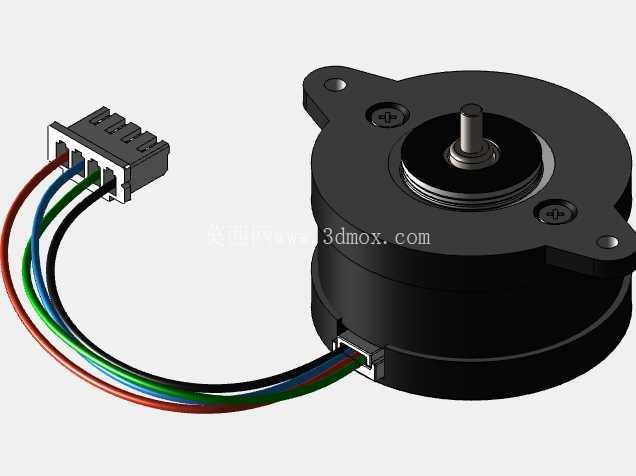

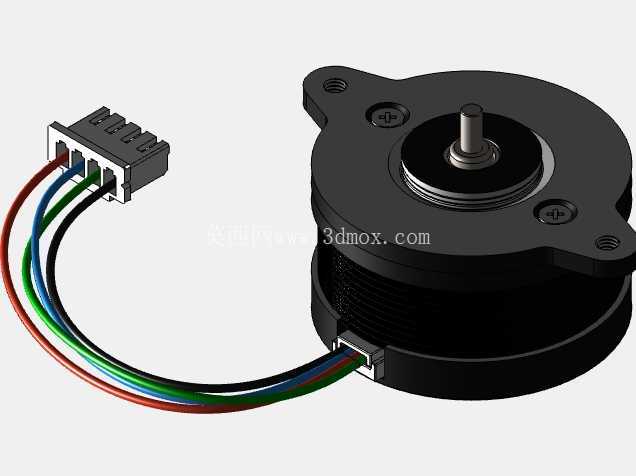

　　从实际功能特性来看，这款电机的输出轴采用适配挤出机送丝齿轮的齿形轴设计，不需要额外加装联轴器就能直接压装送丝驱动轮，省去了联轴器占用的轴向空间，也避免了联轴器传动带来的回程间隙，对于挤出送丝这类需要精准控制丝料进给量的场景，直装驱动轮的结构能有效提升送丝精度，减少送丝打滑、挤出量不均的问题。电机出线端采用集成式接插件设计，四根相线直接集成在白色塑壳接头上，配套的排线长度预留了足够的走线冗余，接线时不需要单独焊接每一根相线，直接对接驱动板端的对应插座即可，既降低了现场接线的出错概率，也避免了散线在狭小的设备舱内与其他运动部件发生干涉的风险。在设计思路上，这款电机的结构完全围绕紧凑安装场景做优化：前端盖采用金属切削加工，定位台阶的公差控制在小间隙配合范围内，安装时能直接卡入安装位的定位孔，不需要反复调整同轴度；两个安装耳上的固定孔位做了沉台设计，锁紧螺丝后螺丝头不会突出电机端面，进一步压缩了轴向安装尺寸；机身外壳采用黑色氧化处理，既提升了外壳的散热能力，也能在长期使用中避免外壳生锈沾污周边的精密部件。

　　从安装边界尺寸来看，36mm的圆形外径意味着只要安装位预留直径37mm的圆形避让空间即可完成装配，20mm的机身长度加上前端输出轴的突出长度，整体轴向占用尺寸不到30mm，对于桌面级3D打印机的近程挤出结构来说，这个尺寸能让挤出机构的整体重量控制在合理范围内，减少打印头运动时的惯性，提升高速打印时的稳定性。在小型桌面机器人的关节应用中，这款电机的圆形机身可以直接嵌入管状的关节臂内部，不需要额外设计方形的安装腔体，能有效简化关节臂的结构设计，降低关节臂的整体重量。电机的输出扭矩特性匹配这类轻载传动场景的需求，不需要搭配额外的减速箱就能直接驱动负载，省去了减速箱带来的额外空间占用与传动背隙。

　　在实际选型适配时，需要注意安装耳的孔位间距，这款电机的两个安装耳呈180度对称分布，孔位中心到电机轴心的距离经过精准核算，能兼容市面上主流的近程挤出机安装座，不需要对现有安装座做二次修改就能直接替换。电机的出线方向做了侧向引出设计，出线口位于机身侧面的接线座上，不会在轴向方向额外占用空间，对于轴向空间极度紧张的安装场景，侧向出线的设计能避免线材与后端的结构件发生挤压。从结构可靠性角度来看，这款电机的前端轴承采用密封式深沟球轴承，能阻挡3D打印场景中产生的细微塑料粉尘进入电机内部，延长电机的使用寿命；后端盖的固定螺丝采用十字槽沉头螺丝，日常维护拆解时不需要特殊工具就能完成拆装。在三维建模过程中，这款模型完整还原了电机的所有安装特征，包括输出轴的齿形尺寸、安装耳的沉台深度、接插件的针脚定义与外形尺寸，设计人员在做整机结构布局时，可以直接将模型导入装配体中做干涉检查，提前预判安装过程中可能出现的空间冲突问题，不需要反复测量实物尺寸来调整安装位设计。对于做小型自动化设备、桌面级机器人、3D打印机改装的结构设计人员来说，这类精准还原安装边界的电机模型，能大幅缩短结构设计阶段的尺寸核对时间，避免因为模型尺寸偏差导致的安装位加工错误，减少样机试制阶段的改造成本。
