16GA30金属齿轮箱直流减速电机结构

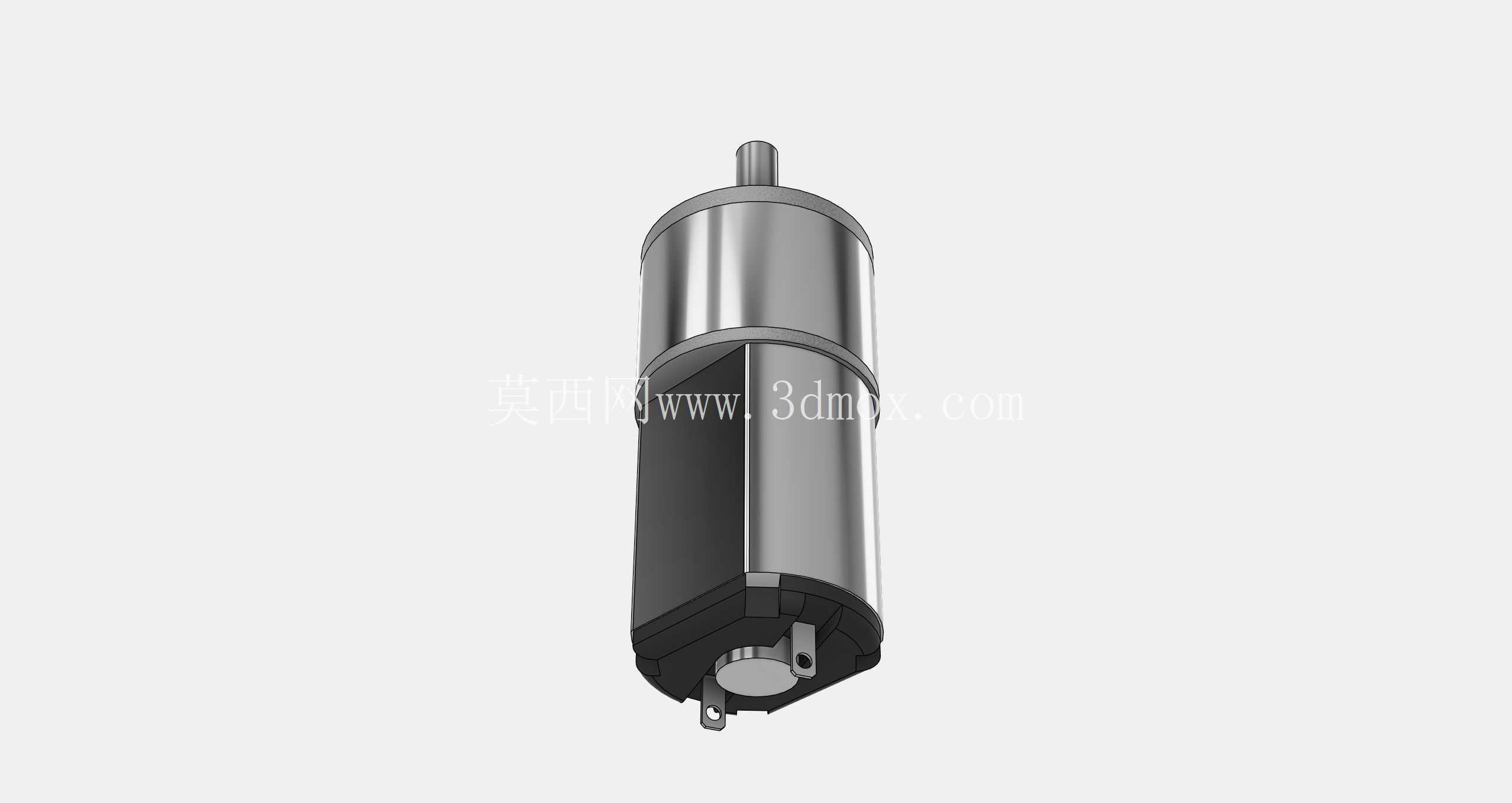

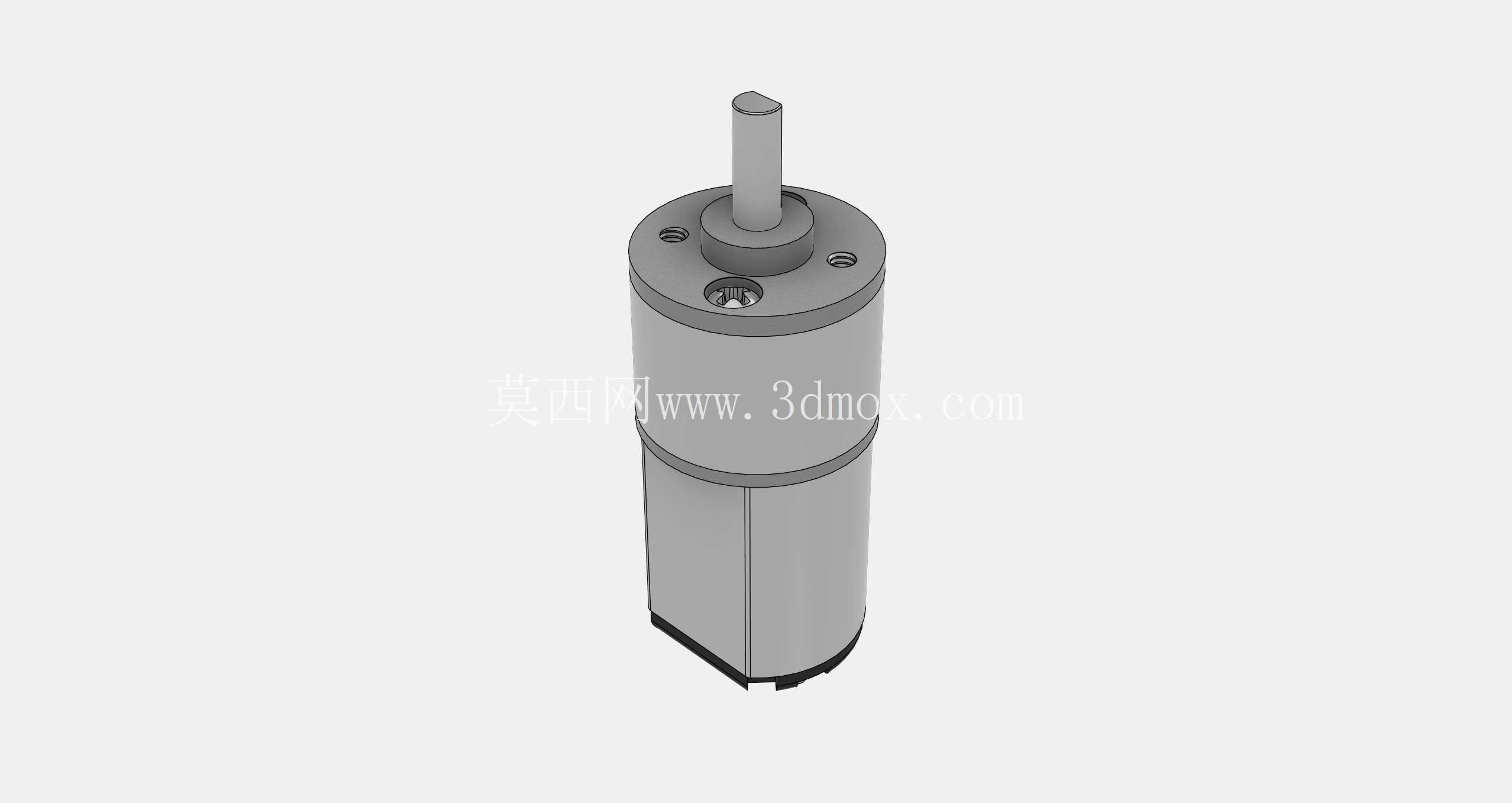

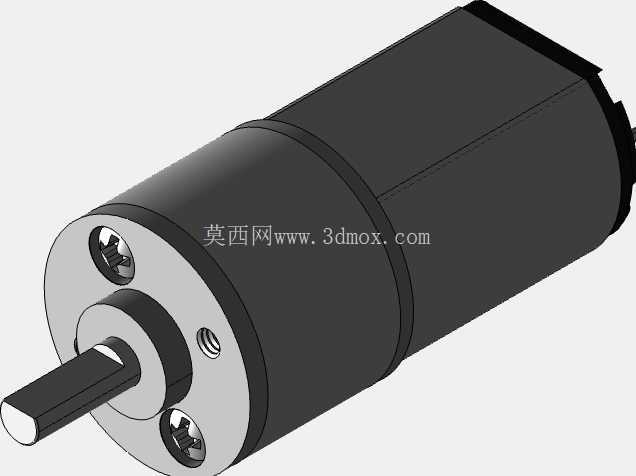

　　在小型机电传动系统的选型与结构设计工作中，这类集成金属齿轮箱的直流行星减速电机是小功率传动场景里的常用部件，很多刚接触小型传动结构的工程师容易忽略这类微型减速单元的安装边界与负载匹配细节，实际落地项目时往往会因为预留空间不足、输出轴配合公差选错导致装配干涉或者传动失效。这款16GA30减速电机的整体结构采用同轴式布局，驱动直流电机段与齿轮减速段沿输出轴轴线串联布置，整体外轮廓为圆柱形态，减速段壳体直径略大于驱动电机段壳体直径，输出轴从减速段端面中心伸出，轴端为平直圆柱结构，没有额外的键槽或者扁位设计，实际装配时多采用过盈配合配合同步轮、齿轮或者摇臂类零件，适合小扭矩输出的场景，避免键连接带来的轴径加工复杂度与应力集中问题。从设计思路来看，这款电机的齿轮箱全部采用金属齿轮材质，区别于同尺寸段常见的塑料齿轮减速箱，金属齿轮的抗冲击能力、耐磨性能都有明显提升，能够承受短时间的过载堵转，不会像塑料齿轮那样在瞬时冲击下出现断齿、齿形变形的问题，这也是它常被用于小型机器人行走驱动、遥控模型动力输出的核心原因——这类场景下传动系统往往会遇到碰撞、卡滞带来的瞬时过载，塑料齿轮的失效概率会大幅提升。在实际安装边界上，这款电机的减速段端面上预留了两个对称分布的安装孔，孔位沿端面直径方向对称布置，安装时可以采用M2或者M2.5的螺丝从端面直接锁紧固定，不需要额外设计环抱式的安装支架，能够大幅缩小安装所需的横向空间，适合内部空间紧凑的小型DIY电子项目、微型机器人结构内部布置；驱动电机段的尾部没有突出的编码器或者接线端子凸台，供电引线直接从尾端端面中心引出，布线时可以沿电机轴线方向走线，不会额外占用径向空间，对于径向尺寸受限的管状结构、细长型设备内部布置非常友好。

　　从功能特性来看，这款减速电机的输出转速经过齿轮组减速后大幅降低，同时输出扭矩相比同规格的裸直流电机有数十倍的提升，能够直接驱动小型行走轮、机械摇臂、微型升降机构等负载，不需要额外增加减速传动环节，简化了整体传动链的结构设计，减少了传动环节带来的效率损失与装配误差。在不同的应用场景里，这款电机的适配性也有明显差异：用于小型遥控模型动力时，往往需要搭配对应的电机驱动板，根据负载重量调整供电电压，匹配合理的减速比区间，避免转速过高导致模型操控性下降，或者扭矩不足导致爬坡、越障能力不够；用于桌面级小型DIY电子项目比如自动翻页装置、小型传送带驱动时，需要注意输出轴与负载的同轴度，因为微型减速箱的输出轴轴承承载径向力的能力有限，如果径向负载过大很容易导致输出轴弯曲、齿轮偏磨，缩短使用寿命；用于教育类机器人套件时，这款电机的金属齿轮箱寿命更长，能够承受学生调试过程中频繁的正反转切换、堵转操作，降低套件的维护更换成本。

　　很多工程师在建模选型这类微型减速电机时，容易忽略壳体的台阶过渡尺寸，也就是减速段与电机段连接位置的环形凸台尺寸，如果安装孔位的沉头深度设计不足，或者安装板的开孔直径没有预留足够的间隙，装配时就会出现电机无法贴紧安装面的问题，导致输出轴的伸出长度超出设计值，与后续传动零件出现配合间隙过大或者顶死的问题；另外输出轴的伸出长度也是需要重点核对的尺寸，不同批次的同型号电机输出轴伸出长度可能存在零点几毫米的公差，如果设计时没有预留轴向调整间隙，很容易出现装配后传动卡滞的问题。

　　还有一个容易被忽略的细节是，这类微型金属齿轮减速电机的齿轮箱内部是填充润滑脂的，在建模时不需要考虑内部齿轮的详细结构，只需要保证外部安装尺寸、配合尺寸的准确性即可，因为这类标准件都是作为外购件直接使用，不需要自行加工内部齿轮结构，建模时过度还原内部结构反而会增加不必要的建模工作量，也不会对整体装配设计产生额外帮助。在实际的三维装配过程中，需要将电机的安装基准面设置在减速段的前端面，也就是输出轴伸出的那个端面，以这个面为基准定位输出轴的轴向位置，再结合两个安装孔的位置确定周向定位，这样能够保证电机安装后的位置精度，避免因为基准选择错误导致输出轴与负载的同轴度超差。对于需要做运动仿真的场景，只需要给输出轴设置对应的旋转自由度，根据选定的减速比设置输出转速与扭矩参数即可，不需要模拟内部齿轮的啮合传动过程，毕竟作为外购标准件，内部传动特性已经由厂家完成调校，设计时只需要关注外部接口与负载匹配即可。
