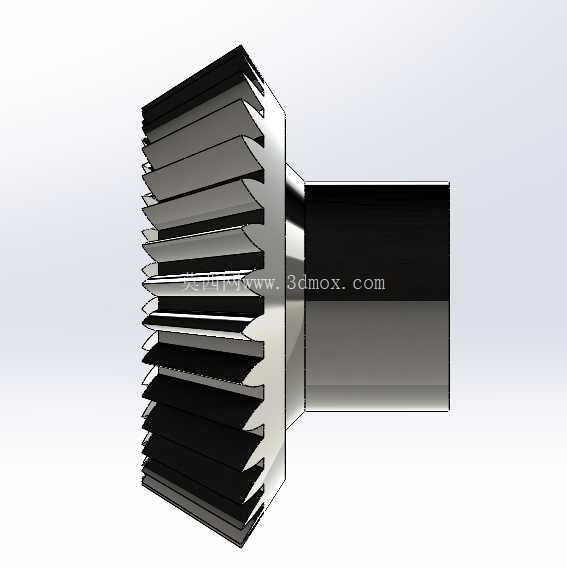

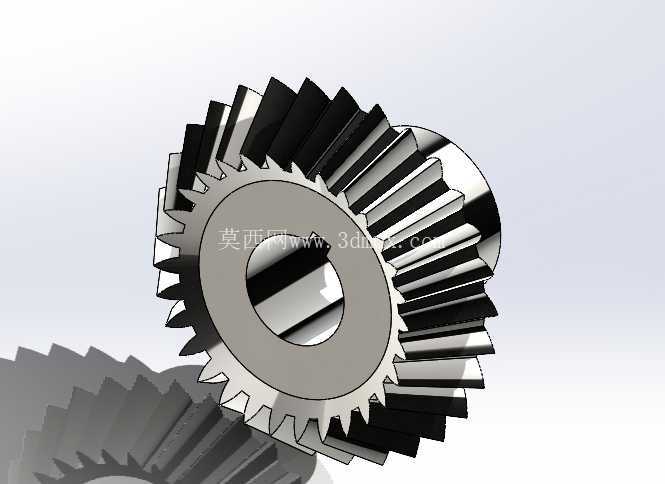

轴径22直齿锥齿轮传动结构设计

在相交轴动力传递的工况场景中，锥齿轮是应用范围极广的基础传动零件，常见于差速机构、角向进给装置、小型动力换向单元等需要改变动力传输方向的设备位置。本次设计的锥齿轮采用直齿齿形结构，核心安装轴孔直径设定为22mm，适配常规的平键连接轴系，能够在中低速、中等载荷的传动场景下稳定完成扭矩与转速的换向传递。

从实际应用场景来看，这类直齿锥齿轮常被布置在设备的动力输入输出转角位置，比如小型农用机具的动力换向端、轻工设备的进给传动箱、台式加工设备的主轴转角传动处，相比螺旋锥齿轮，直齿结构的加工难度更低，装配时的轴向定位要求更宽松，后期维护更换的成本也更低，非常适合对传动平稳性要求不是极高、但追求结构可靠、维护便捷的通用机械场景。

设计过程中首先明确了安装边界约束：轴孔22mm的尺寸是匹配现有标准直径的传动主轴，孔内预留了标准平键的键槽位置，安装时无需额外对轴进行改制，可直接完成装配。齿部参数的选取围绕常用传动比区间做了适配，齿顶圆、齿根锥角的参数设定保证啮合时两齿轮的节锥能够完全重合，避免出现偏载、齿面局部应力集中的问题。齿宽的选取兼顾了承载能力与结构紧凑性，过宽的齿宽会导致加工时锥度误差带来的啮合不良，过窄则无法满足额定扭矩的传递要求，最终的齿宽尺寸能够保证在额定载荷下齿面接触应力处于材料许用范围内，长期运行不会出现过早的点蚀、断齿失效。

结构设计上，齿轮轮毂部分做了合理的加厚处理，轴孔与轮毂的同轴度公差控制在七级精度范围内，保证安装后齿轮的径向跳动量处于合理区间，减少运转时的附加动载荷。轮齿部分采用渐开线齿形，压力角选取通用的20度标准值，具备良好的互换性，后期如果出现轮齿磨损，可直接采购同参数的标准锥齿轮进行替换，无需重新定制加工。齿轮的背锥面做了平整加工，可作为装配时的定位基准面，安装时靠紧轴肩即可完成轴向定位，不需要额外设计复杂的定位结构，简化了整个轴系的装配流程。

从功能特性来看，这款锥齿轮能够实现两相交轴之间的定传动比动力传递，传动效率在直齿锥齿轮的常规效率区间内，运转时不会出现打滑问题，动力传递的同步性较好。相比带传动、链传动这类挠性传动，锥齿轮的传动比更准确，结构更紧凑，能够在较小的空间内完成动力的90度换向传递，非常适合布置在设备内部空间局促的转角位置。在实际选型匹配时，只需要确认配对齿轮的齿数、模数、轴交角参数，即可完成配对使用，不需要对安装位做大幅度的结构调整。

设计过程中也充分考虑了加工工艺性，整个齿轮的结构没有复杂的异形曲面，采用常规的滚齿、插齿设备即可完成齿部加工，后续的热处理、齿面精加工工序也都可以通过通用工艺完成，不需要定制特殊的加工工装，能够有效降低零件的加工成本，适合小批量的备件生产以及设备改造时的定制加工。安装时需要注意保证两配对齿轮的节锥顶点重合，啮合间隙调整到合理范围，间隙过大会导致换向时出现冲击，间隙过小则会加剧齿面磨损，合理的安装调整能够大幅提升齿轮的实际使用寿命，减少设备运行过程中的维护频次。
