iPower GM2804带AS5048A编码器云台电机结构

这款云台电机主要面向小型航拍云台、手持增稳云台、轻量级光电吊舱这类对姿态控制精度有较高要求的场景，核心作用是驱动云台负载完成俯仰、横滚、航向三个轴向的角度调整，抵消载体运动带来的姿态偏移，保证搭载的成像模块、传感模块始终保持稳定的指向角度。从结构设计来看，整体采用矮圆柱式的扁平布局，这种形态是为了适配云台紧凑的安装空间，尽可能压缩轴向尺寸，避免电机本体突出过多影响云台整体的重心配平，毕竟云台这类对负载重量和重心位置极度敏感的设备，每减少一毫米的轴向突出、每一克的多余重量，都会直接影响增稳算法的调试难度和最终的增稳效果。

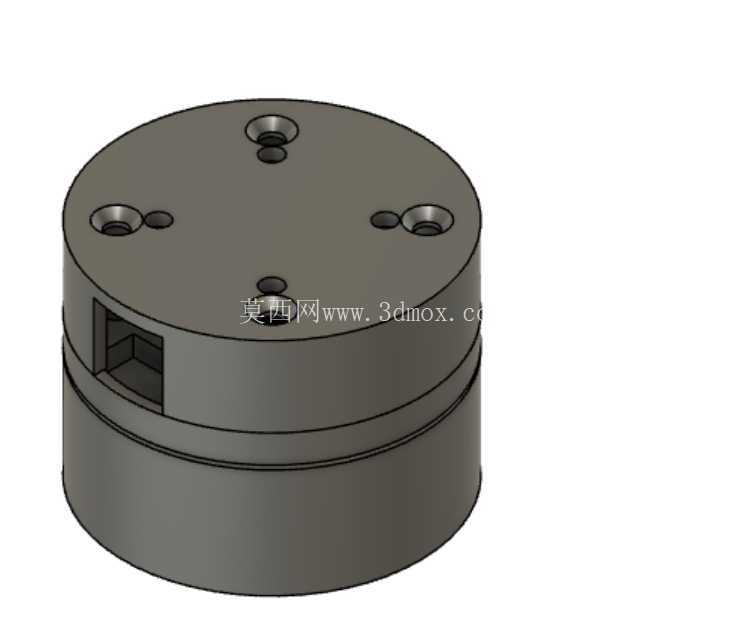

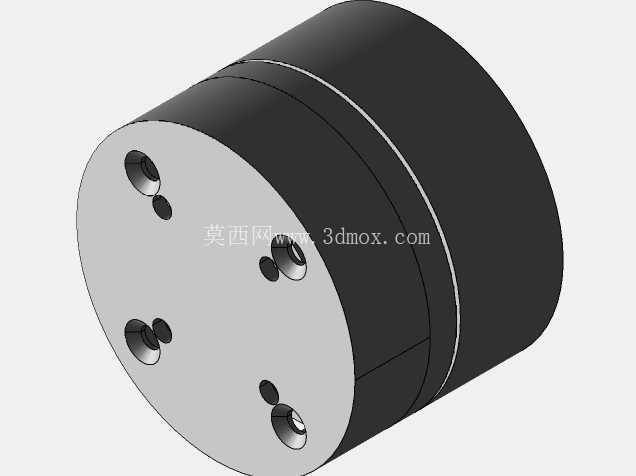

电机端面上预留的多组安装孔位，是经过位置匹配设计的，不同孔径和孔距对应不同的安装场景：靠近外沿的两组沉头孔用于和云台支架的连接固定，沉头设计可以保证安装螺丝不会突出电机端面，避免和转动的负载侧发生剐蹭干涉；靠近中心的孔位则用于和负载安装座对接，保证负载的旋转中心和电机的输出轴中心完全重合，减少偏心带来的转动惯量偏差。侧面预留的方形出线槽，是为了让电机绕组的接线和编码器的接线可以从侧面规整引出，不会在电机转动过程中被线材拉扯，也避免线材在转动区域堆积造成的卡滞风险，实际装配的时候可以在这个线槽位置打少量密封胶固定线材，同时提升电机本体的防尘能力。

设计过程中针对线圈和钟形罩的配合间隙做了精准控制，钟形罩上的孔深参数经过反复校核，保证线圈和磁钢之间留有0.5毫米的均匀间隙，这个间隙值是平衡磁路效率和转动阻力的结果：间隙过小的话，加工公差带来的同轴度偏差很容易造成钟形罩和线圈发生摩擦，长时间运行会产生磨损碎屑，甚至直接卡滞电机；间隙过大则会导致磁通量损耗增加，电机的输出扭矩下降，相同驱动电流下的带载能力不足，尤其是云台这类需要低速平稳运行的场景，扭矩波动会直接反映在画面的抖动上。需要注意的是当前结构未包含编码器的建模部分，实际选型使用的时候，AS5048A磁编码器需要安装在电机尾部的中心位置，对应的磁钢要固定在电机转动轴的端面上，保证磁钢和编码器芯片的同心度偏差在允许范围内，才能实现14位精度的角度检测，给云台的闭环控制提供准确的位置反馈。

从安装边界来看，这款电机的圆柱外径适配28系列云台的标准安装尺寸，安装孔位可以和市面上主流的2804规格云台支架通用互换，不需要额外做转接件设计，对于做云台产品迭代或者改装的结构工程师来说，可以直接套用现有的支架结构，减少重新设计安装接口的工作量。电机的分层式结构设计，把定子绕组部分、轴承支撑部分、输出转动部分做了同轴堆叠，轴承选用了薄壁深沟球轴承，既可以承受径向的负载重量，也能承受一定的轴向倾覆力矩，应对云台在快速移动过程中产生的冲击力，避免轴系出现窜动影响角度控制精度。实际装配的时候要注意轴承的预紧力控制，预紧力过大会增加转动阻力，导致电机低速运行时出现卡顿，预紧力过小则会出现轴系间隙，导致云台指向出现虚位，影响增稳效果。

在实际应用选型的时候，这款电机适合搭载重量在200克以内的负载，比如小型运动相机、轻量化的激光测距模块、微型红外热成像模块这类载荷，如果负载重量超出这个范围，就需要重新校核电机的扭矩参数，避免出现带载能力不足导致的云台下坠、响应滞后问题。另外因为编码器未在模型中体现，做整体结构干涉检查的时候，需要预留出编码器电路板和磁钢的安装空间，尾部的安装间隙要保证编码器电路板不会和电机后盖、支架结构发生触碰，同时要注意磁钢和编码器芯片之间的距离要符合芯片手册的要求，一般保持在1到2毫米之间，距离过远会导致磁场强度不足，角度检测出现丢数问题，距离过近则可能因为安装偏差导致磁钢摩擦芯片，造成硬件损坏。
