RPI激光雷达V2转接适配组件与安装底座

项目分类:通讯工具类 发布时间:2026-01-20 ID:1127388
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座
  • RPI激光雷达V2转接适配组件与安装底座

这套适配组件主要面向小型移动机器人的激光雷达搭载需求,核心解决RPI Lidar V2在机器人平台上的快速安装、通讯转接与线缆防护问题,尤其适配Eurobot赛事参赛机器人的顶部搭载场景,也可覆盖各类室内巡检AGV、教育类移动机器人的激光雷达安装需求。从实际工程落地的角度看,很多小型移动机器人的主控端仅预留USB接口,而原生RPI Lidar V2采用UART通讯接口,直接接线不仅需要额外做电平转换,外露的线缆在机器人移动、转向过程中很容易被周边结构剐蹭扯断,同时激光雷达本身没有配套的快装底座,参赛队伍或开发者往往需要临时打孔、做转接板,既浪费备赛时间,也很难保证安装精度,这套组件就是针对这些实际痛点做的整合设计。

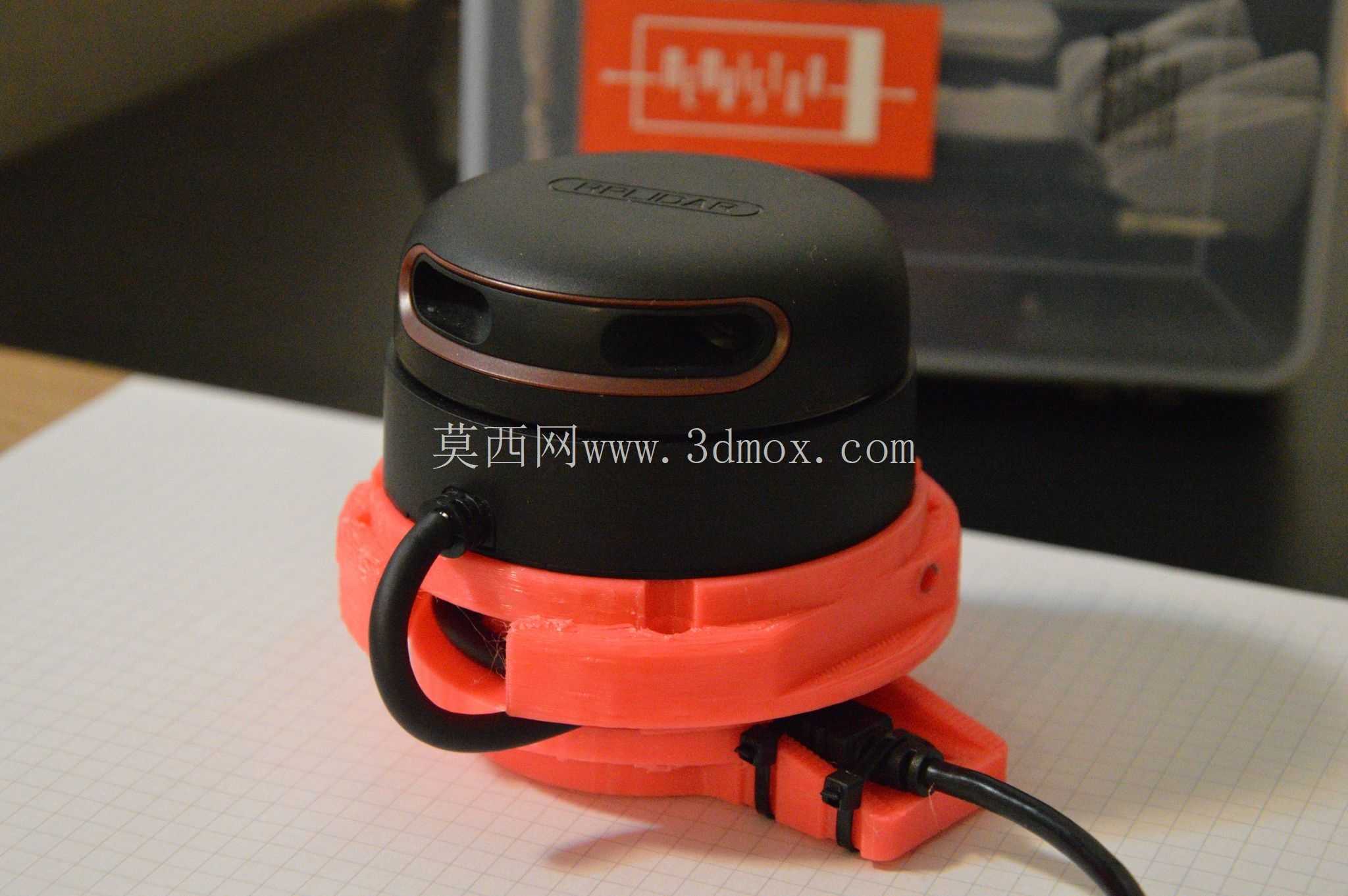

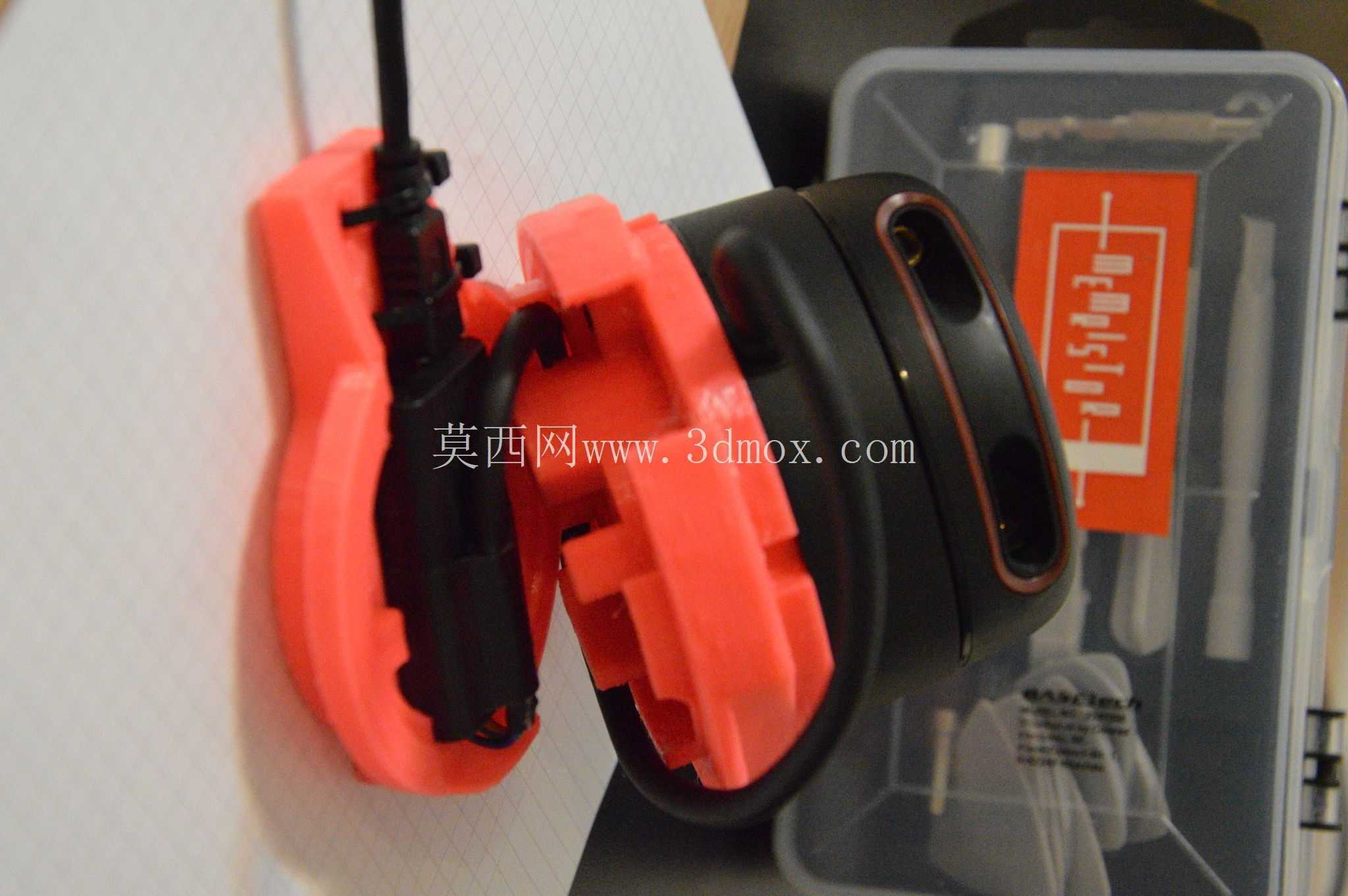

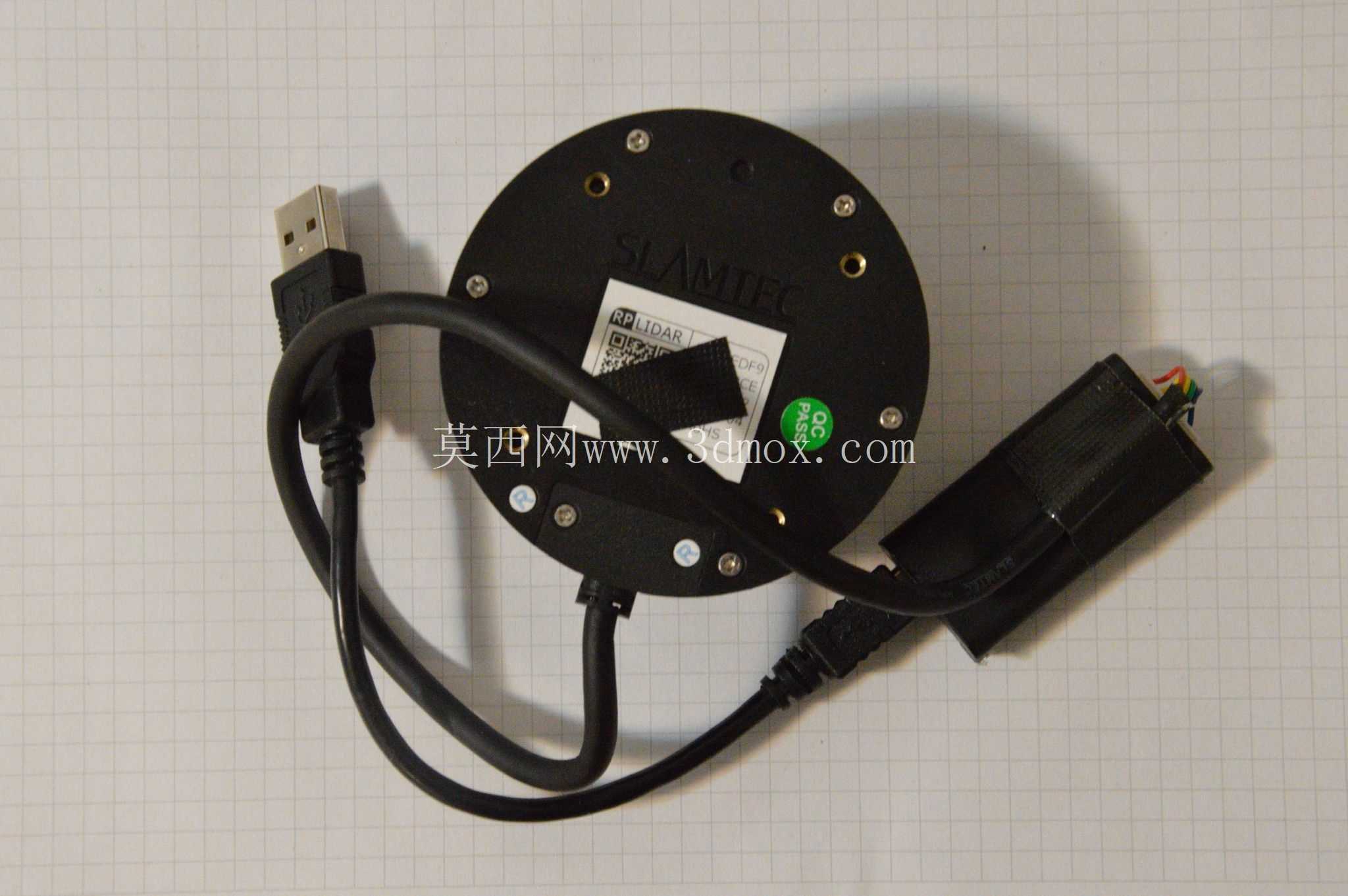

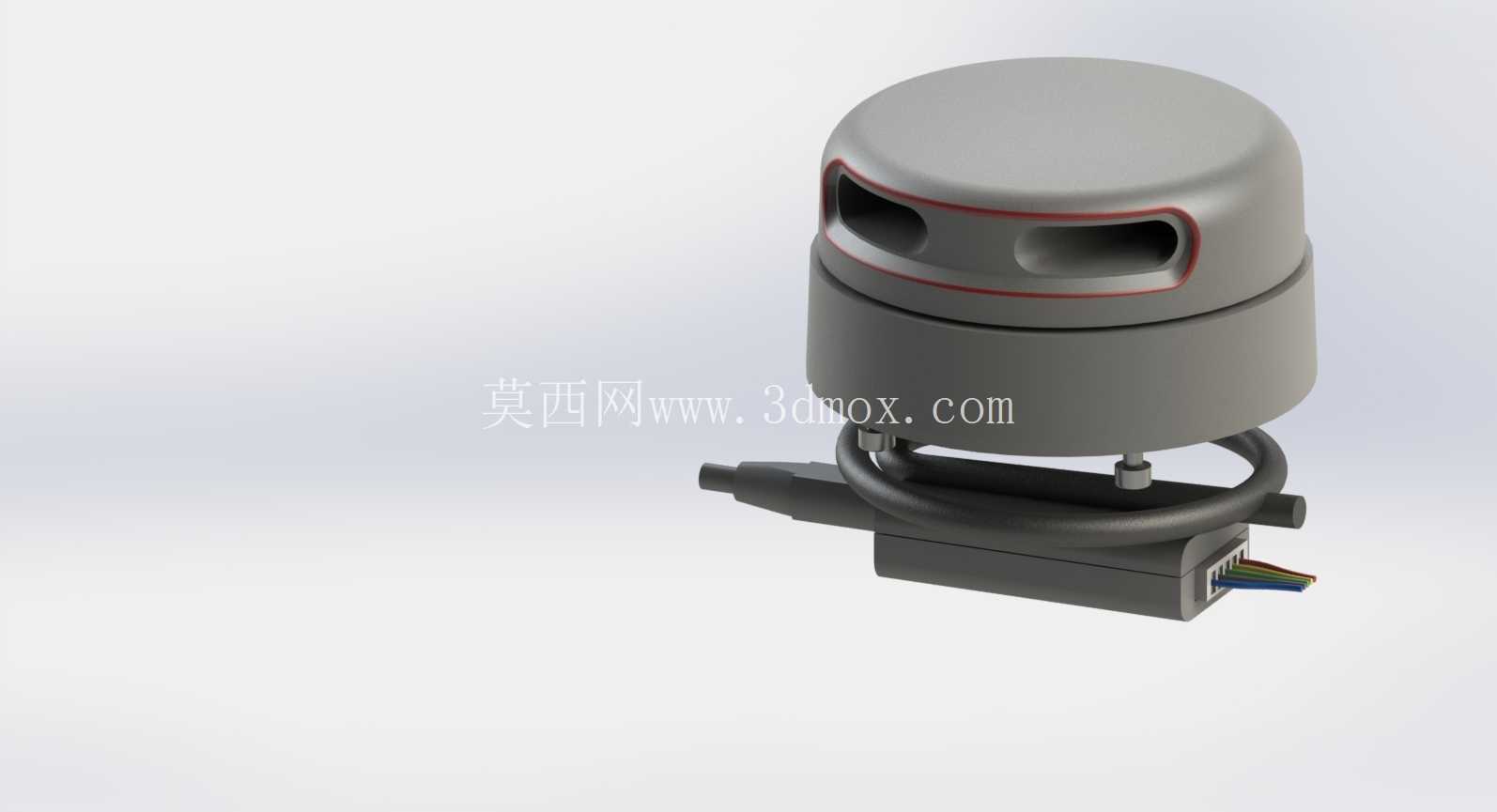

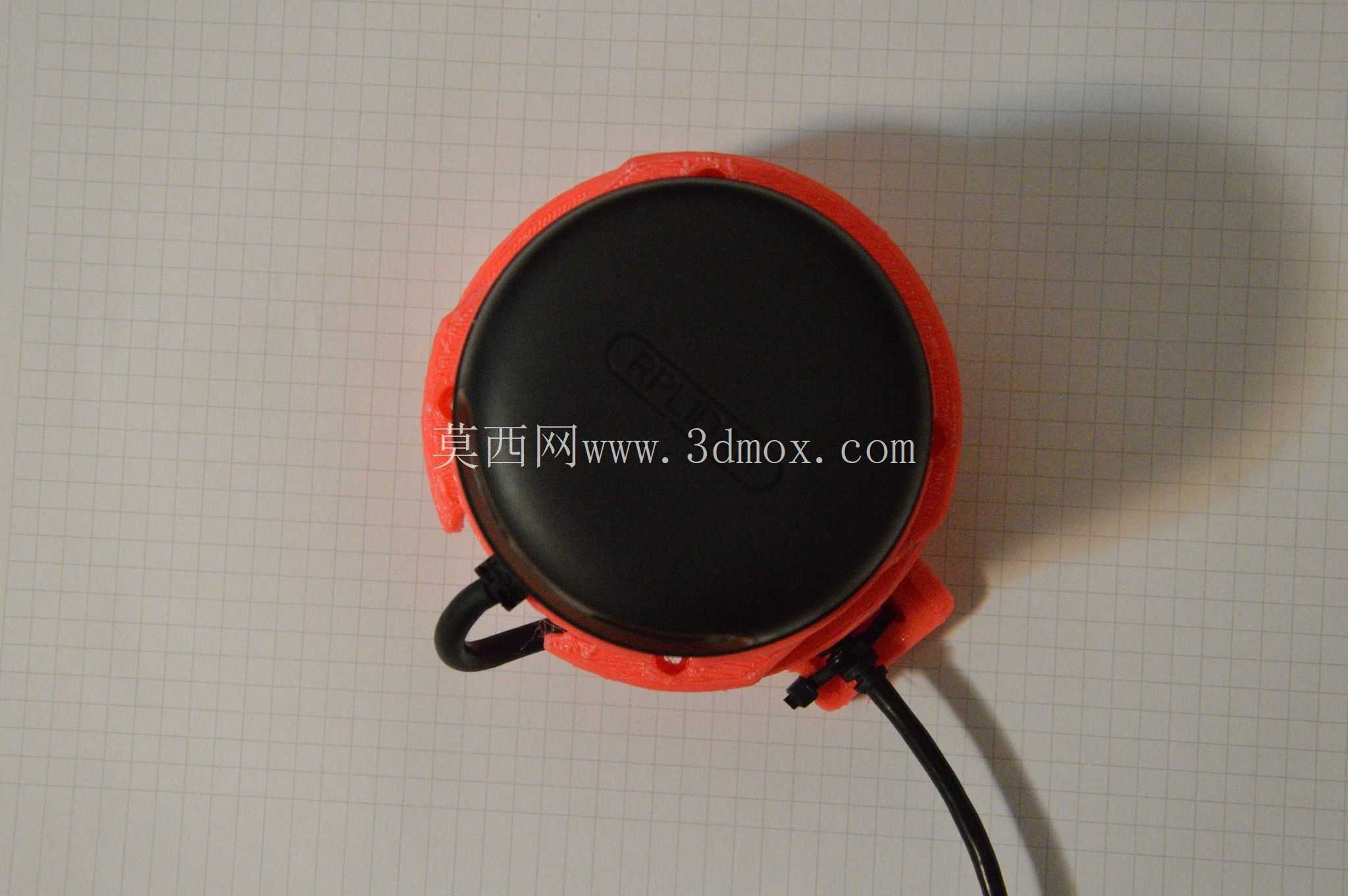

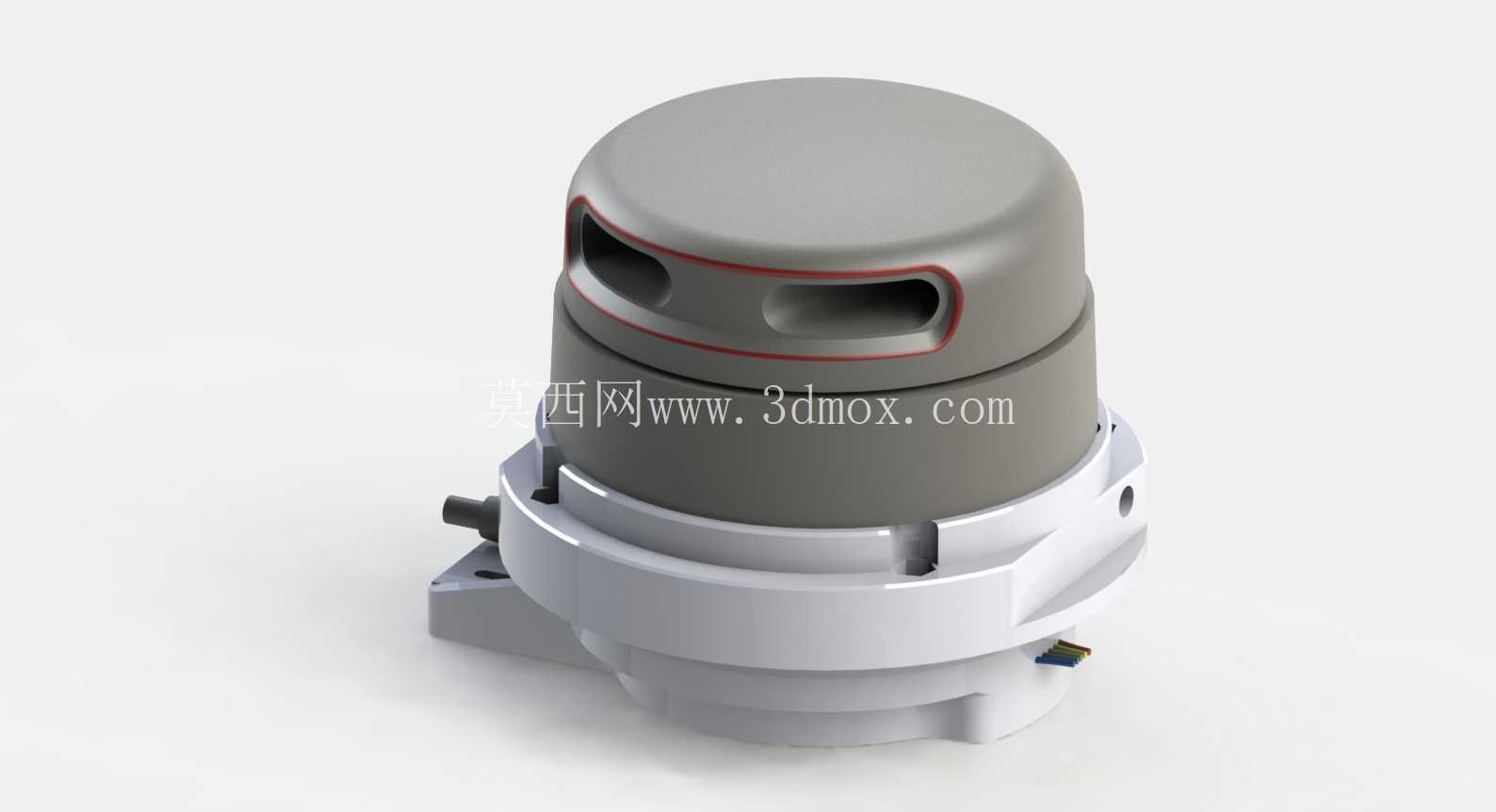

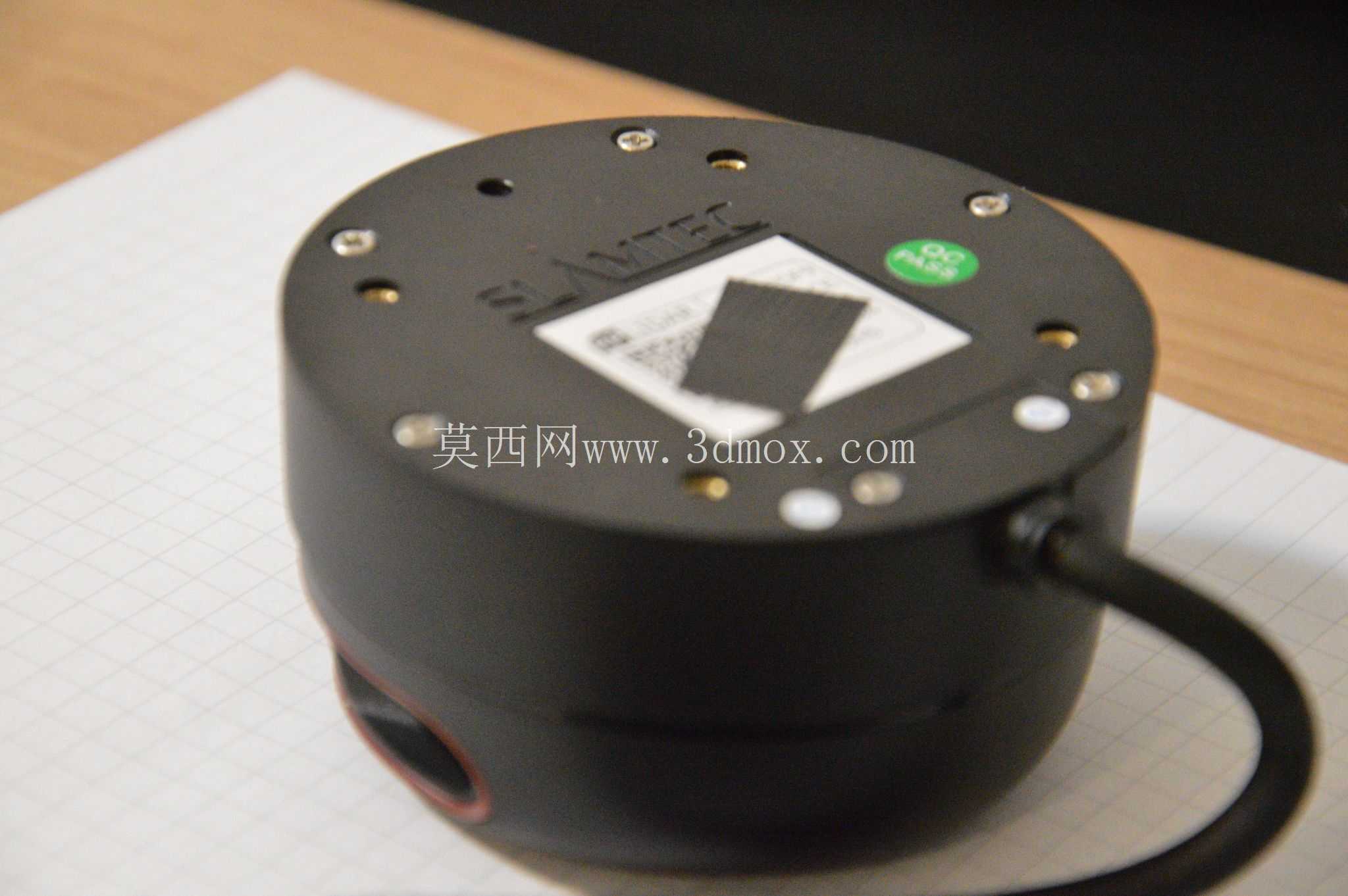

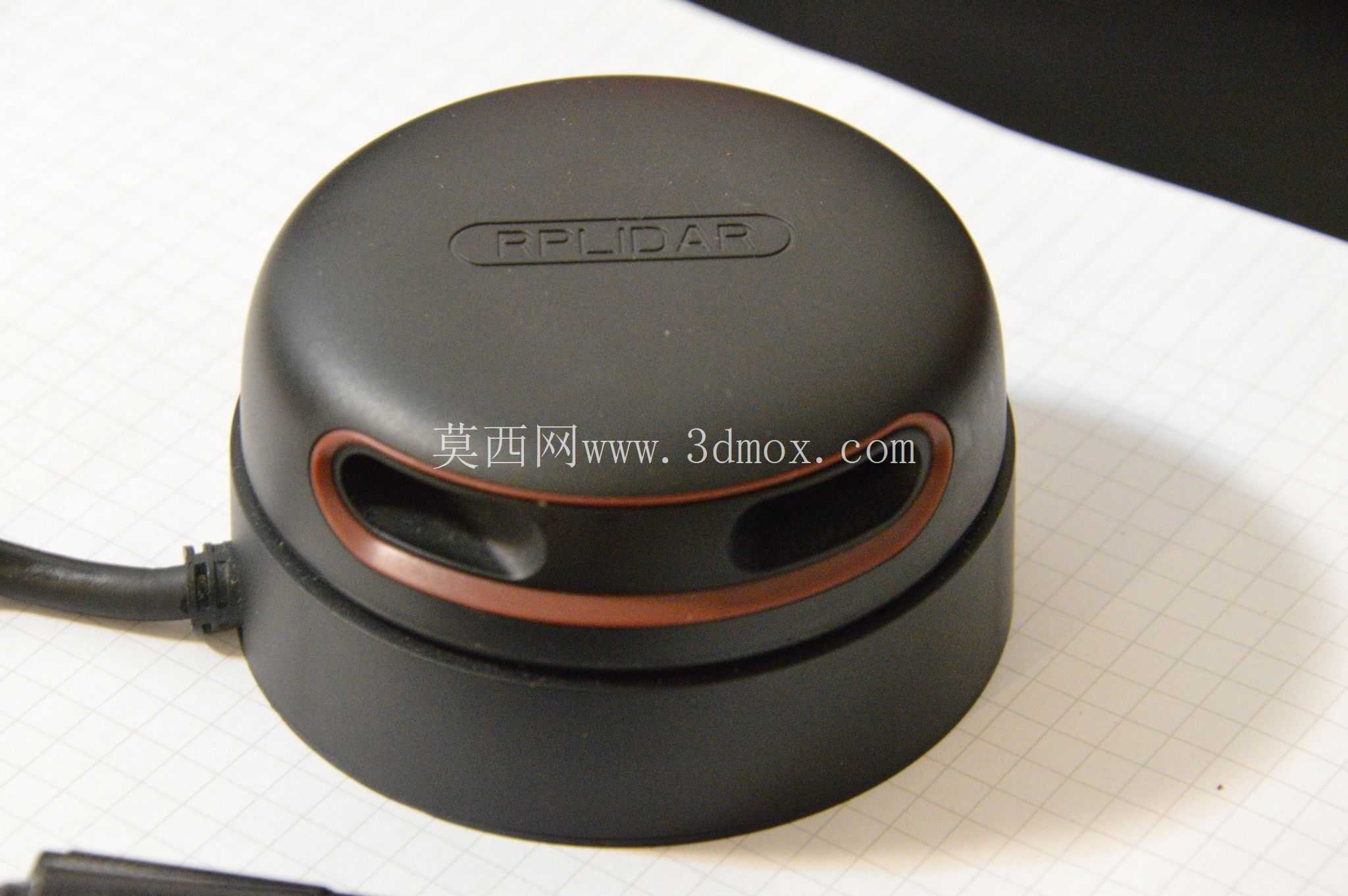

整个组件分为两大部分,分别是UART转USB适配模块、3D打印安装底座。其中UART转USB适配模块没有做外置设计,而是直接集成在底座内部的空腔里,位置刚好处于激光雷达本体的下方,安装时先将转接板通过底座内部的定位卡槽固定,接好雷达端的UART排线后再将雷达本体卡入底座的上部定位槽,转接板的USB接口从底座侧面的预留出线口引出,直接接机器人主控的USB端口即可完成通讯连接,不需要额外做飞线或者转接,整个接线过程完全在底座内部完成,外露部分只有标准USB公头的出线段,从根源上避免了线缆被拉扯松脱的问题。底座上的保护罩结构刚好围在激光雷达的旋转检测段下方,不会遮挡雷达的360度扫描视场,同时可以阻挡机器人运行过程中溅起的碎屑、场地杂物碰到雷达的旋转部件,减少雷达卡转、镜片刮花的故障概率。

安装底座的设计充分考虑了不同机器人平台的安装兼容性,底座的法兰边上预留了多组不同间距的安装孔位,既有适配标准铝型材框架的槽位安装孔,也有适合自定义板材安装的通孔,不需要额外做转接板就可以直接固定在机器人顶部的安装平面上。从安装边界来看,底座的整体外径比雷达本体的最大外径大12mm,安装时只需要在机器人顶部预留直径75mm的圆形安装区域,就可以完成整个组件的部署,不会占用过多的顶部空间,给其他传感器比如摄像头、指示灯预留足够的安装位置。底座的定位槽和雷达本体的配合间隙控制在0.2mm,既可以保证雷达卡入后不会出现径向晃动,也不需要额外打螺丝固定,拆装维护的时候直接向上拔出雷达即可,调试的时候非常方便。

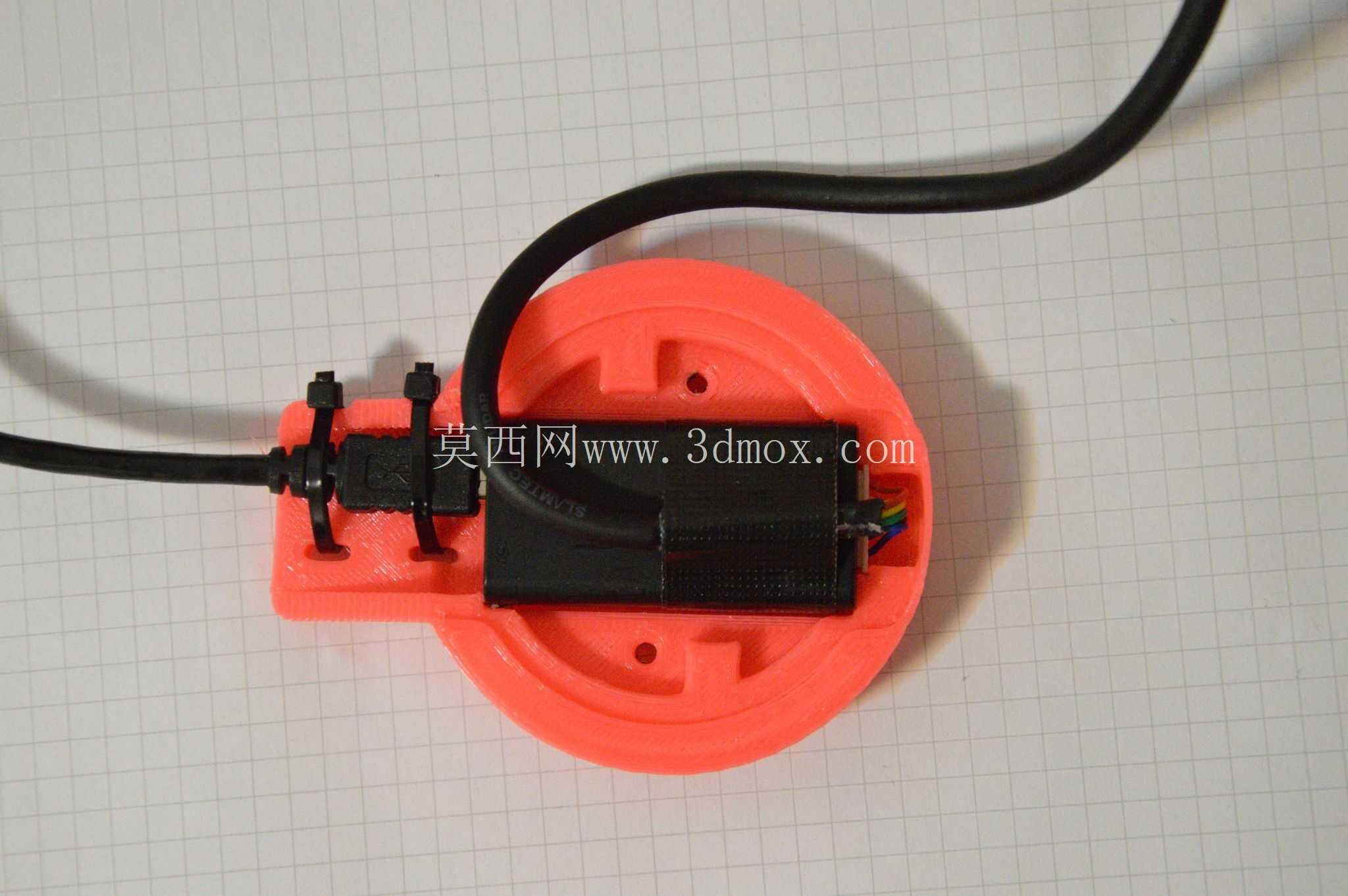

从结构设计的细节来看,底座内部的转接板安装位做了限位筋,不需要螺丝就可以将转接板卡在固定位置,避免机器人运行过程中的震动导致转接板移位碰擦雷达底部的旋转部件;侧面的出线口做了圆角过渡,不会划伤USB线的外皮,长时间震动摩擦也不会出现线缆破损的问题。底座的底部做了2mm的凸台,安装时和机器人顶面之间留有微小的间隙,避免加工面不平整导致底座安装倾斜,保证雷达的扫描平面处于水平状态,减少点云数据的倾斜误差。对于3D打印制作来说,整个底座没有大的悬空结构,不需要加太多支撑就可以打印成型,打印壁厚设置为2mm就可以满足日常使用的强度要求,参赛队伍或者个人开发者完全可以自行打印制作,不需要开模,小批量制作的成本非常低。

在实际使用场景中,这套组件可以大幅缩短机器人传感器部分的搭建周期,不需要开发者单独设计转接板、画安装支架、处理线缆防护的问题,直接将底座固定在机器人顶部,卡入雷达接好USB线就可以完成硬件部署,把更多的精力放在算法调试和功能开发上。尤其是在赛事备赛的紧张周期里,这种成熟的适配结构可以避免很多临时设计带来的隐患,比如安装孔位不对、线缆外露被扯断、雷达倾斜导致建图误差大等常见问题,有效提升机器人整机的可靠性。同时这种集成式的设计也让雷达部分的外观更加整洁,没有外露的飞线和多余的结构,在机器人移动过程中不会勾到场地的道具或者线缆,适配各类室内移动机器人的使用场景。
