齿轮联动平行夹爪抓取执行机构

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1127387
  • 齿轮联动平行夹爪抓取执行机构
  • 齿轮联动平行夹爪抓取执行机构
  • 齿轮联动平行夹爪抓取执行机构

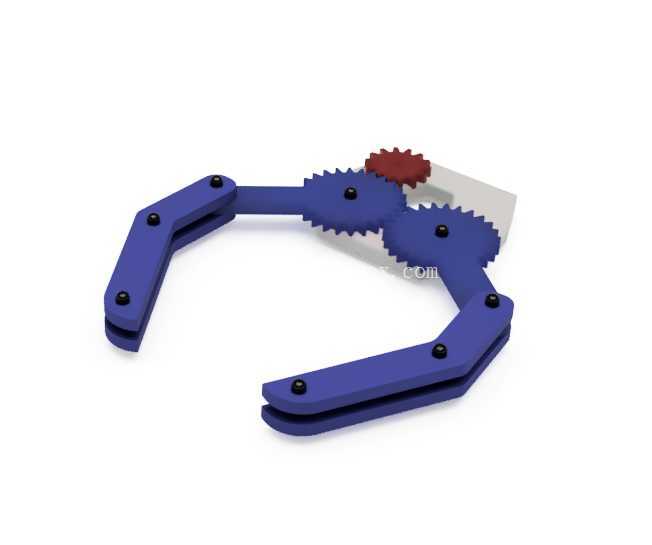

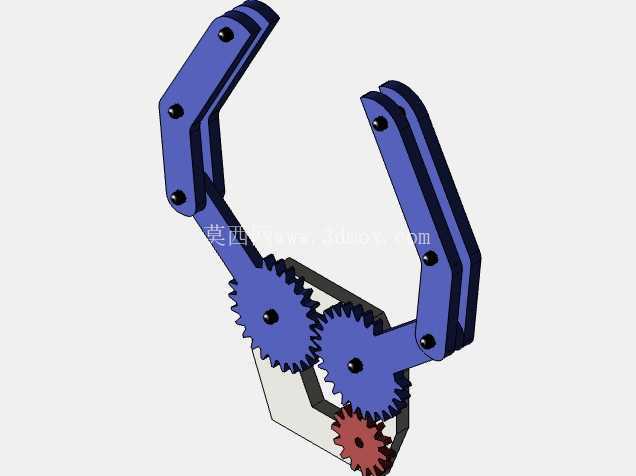

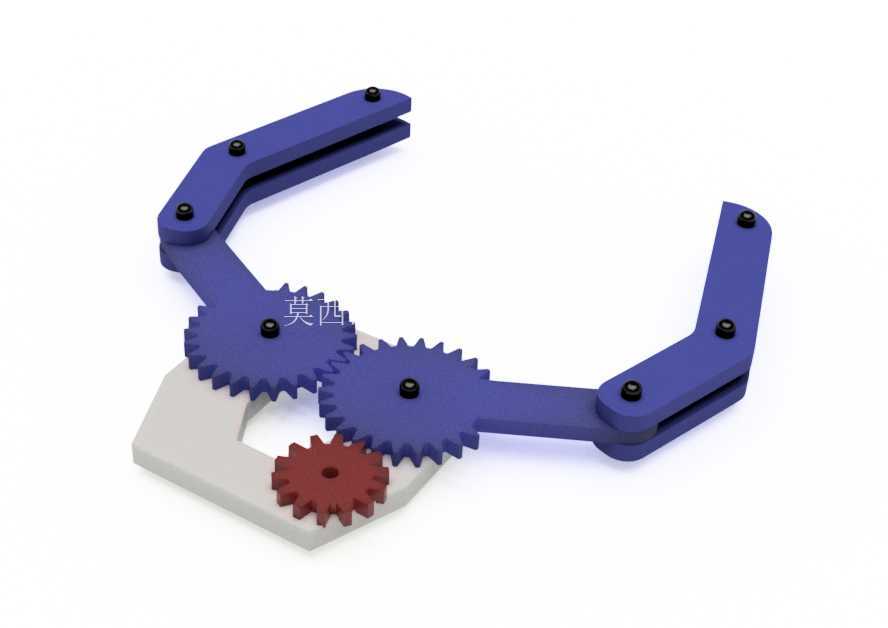

这款齿轮联动的平行夹爪结构,是小型自动化执行端的典型夹持方案,整体采用多齿轮啮合的同步传动逻辑,区别于传统单轴驱动的夹爪设计,通过三个直齿圆柱齿轮的啮合传动,实现两侧夹臂的同步开合动作,从根源上避免了单臂驱动带来的夹持偏移问题,保证夹持过程中两侧受力均匀,不会出现工件被夹偏、滑脱的情况。

从实际应用场景来看,这类小型夹爪适配桌面级小型自动化设备、教学实验平台、3D打印定制工装的末端执行需求,既可以搭配小型舵机驱动完成轻载工件的搬运、分拣作业,也能作为手动工装夹具固定小型精密零件,完成电路板焊接、小型零件打磨、精密组装等工位的工件定位,尤其适合夹持规则形状的方形、圆柱形小尺寸工件,夹持行程覆盖常规小型电子元器件、塑料结构件、小型五金零件的尺寸范围。

设计层面上,夹臂采用分段铰接的结构形式,每段臂板通过销轴铰接,配合齿轮的同步转动,开合过程中夹爪的夹持端面始终保持平行状态,不会像普通连杆夹爪那样出现夹持角度倾斜的问题,对于需要平行夹持面的工件适配性更强。夹臂的铰接点均采用等距孔位设计,臂板厚度统一,既方便采用板材切割、3D打印等快速加工方式制作,也能保证传动过程中各铰接点的受力均匀,减少局部应力集中的问题。底座部分采用一体化的安装基座设计,预留了驱动齿轮的安装位置,既可以将驱动源直接安装在基座背面,驱动中间的主动齿轮带动两侧从动齿轮同步转动,也可以通过外接连杆结构实现手动驱动,适配不同的使用场景。

尺寸参数上,整体机构的外包络尺寸为118×140×18.5毫米,安装边界清晰,基座底部为平面结构,可以直接通过螺丝固定在设备安装面板或者机械臂末端法兰上,不需要额外设计复杂的转接结构。18.5毫米的整体厚度属于薄型夹爪范畴,适合安装在空间受限的狭小工位内,不会和周边设备结构产生运动干涉。夹臂完全张开时的开口宽度可以覆盖常规小型工件的夹持需求,闭合时最小夹持尺寸可以适配直径3毫米以上的柱状工件或者厚度2毫米以上的片状工件,夹持力通过齿轮传动比匹配,轻载状态下夹持力稳定,不会夹伤软质工件表面,也不会因为夹持力不足导致工件脱落。

传动结构的设计上,三个啮合齿轮的模数统一,齿形采用标准直齿设计,传动过程中背隙小,开合定位精度高,夹臂的重复开合位置偏差可以控制在0.1毫米以内,满足精密组装工位的定位需求。所有铰接销轴都采用等直径设计,方便采用标准五金销钉直接装配,不需要定制特殊规格的紧固件,降低加工和装配的成本。臂板上的铰接孔位采用同轴度公差控制,装配后夹臂转动顺滑,没有卡滞、松动的问题,长期往复开合也不会出现明显的磨损间隙。

从实际使用的角度出发,这款夹爪结构没有复杂的曲面零件,所有结构件都可以采用平面板材加工或者FDM3D打印制作,不需要高精度的五轴加工设备,个人开发者或者小型实验室都可以快速制作出实物进行验证。齿轮部分的齿形参数经过优化,3D打印状态下也能保证顺畅啮合,不会出现齿面卡滞的问题。夹爪的夹持端面可以根据实际使用需求粘贴防滑橡胶垫,或者加工出V型槽、防滑齿结构,进一步提升对不同材质、不同形状工件的夹持稳定性,比如夹持圆柱形工件时更换带V型槽的夹头,夹持光滑塑料件时粘贴防滑硅胶垫,都可以在不改动主体传动结构的前提下快速完成适配。

在安装适配性方面,基座上的安装孔位采用标准间距设计,可以直接适配市面上常见的小型舵机安装尺寸,也可以转接安装在标准的机械臂末端快换接头上,不需要重新设计转接板。整体结构的运动部件没有外露的复杂结构,运动过程中不会夹入杂物,日常维护只需要定期在铰接点和齿轮啮合处添加少量润滑脂即可,长期使用的维护成本极低。对于教学场景来说,这款结构可以直观展示齿轮同步传动的原理,也能作为机械设计课程的实操案例,让学习者快速理解平行夹爪的传动逻辑和结构设计要点,相比复杂的工业级夹爪,结构简单易懂,装配难度低,适合作为教学演示模型使用。
