2.5立方卧式乳制品搅拌罐体结构

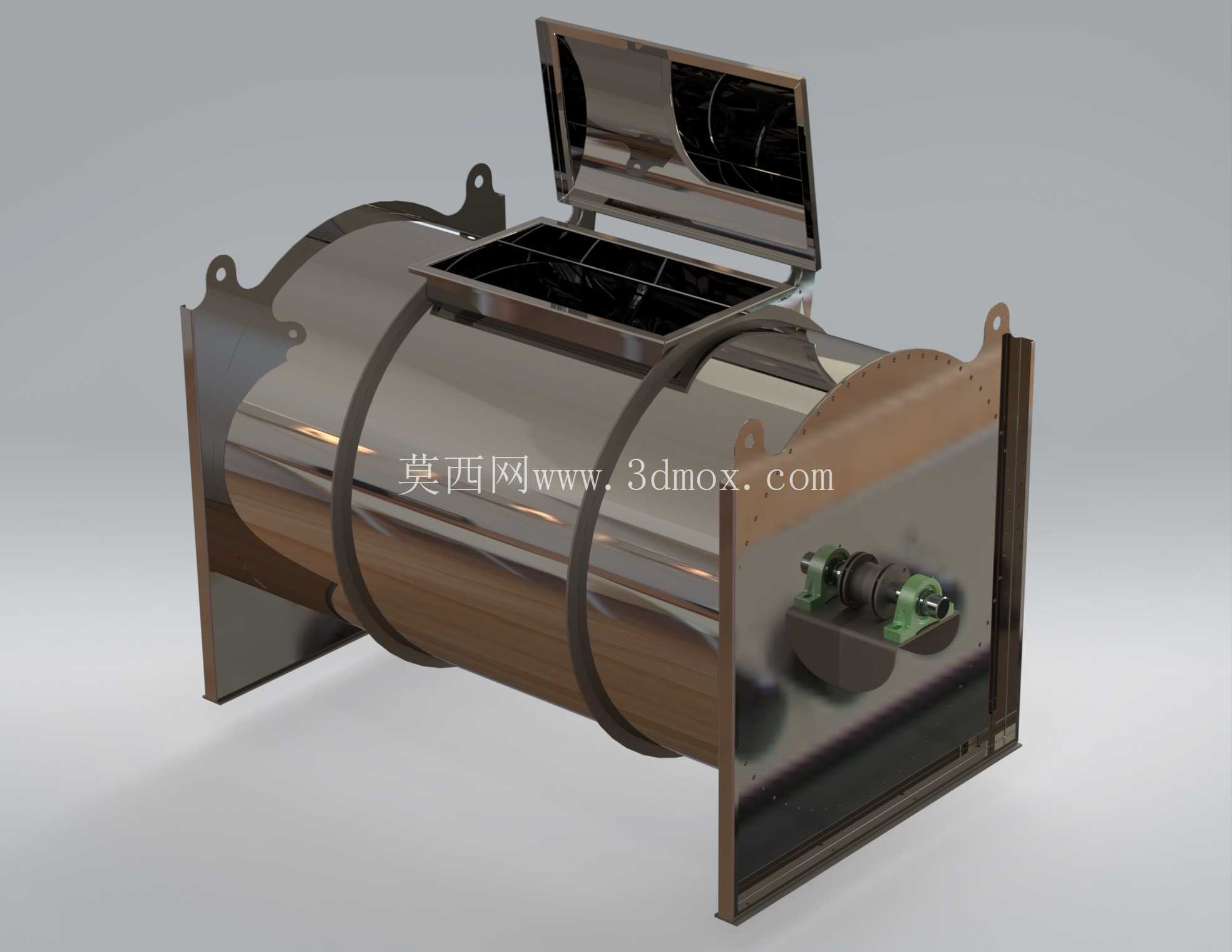

　　这款卧式搅拌罐体主要面向乳制品加工生产场景，适配中小型乳品加工厂的原料预处理工序，可完成鲜奶、发酵乳、调配型乳饮料的均质混合作业，也可拓展应用于食品行业中高粘度流体物料的搅拌混匀工序，替代传统立式搅拌罐在小批量多批次生产场景下的残留多、清洗难的痛点。设备整体采用卧式圆柱筒体结构，筒体两端通过冲压成型的标准椭圆封头封焊，外部设置两道环形加强箍，抵消满料状态下筒体内压带来的筒体形变，避免长期使用后焊缝处出现应力开裂问题。筒体顶部开设带铰链翻转结构的人孔投料口，人孔盖内侧设置整圈食品级硅胶密封垫，闭合后通过快压卡扣锁紧，既满足生产过程中投料、观察内部工况的需求，也能保证搅拌过程中罐内的密闭性，防止外界杂质落入物料，同时避免物料飞溅。

　　筒体底部设置的传动端安装座采用加厚碳钢板折弯焊接成型，安装面预留了与减速电机输出端匹配的轴孔与螺栓固定位，搅拌轴穿入罐体的位置设置机械密封结构，满足食品级生产的卫生要求，避免润滑脂泄漏污染物料，同时防止物料从轴缝渗漏。设计阶段优先考虑了钣金加工的工艺可行性，所有筒体板材的下料尺寸均匹配常规卷板机的加工幅面，折弯件的折弯半径、避空缺口均按照常用折弯机的下模宽度做了预留，不需要额外定制特殊工装即可完成全部钣金件的加工，所有焊接位置均预留了足够的焊接收缩余量，避免焊接变形导致后续装配出现尺寸偏差。

　　筒体两侧的安装支架采用钢板折弯成L型支撑结构，支架底部预留了与生产车间地面预埋螺栓匹配的安装孔位，安装时需要保证两侧支架的支撑面平面度误差控制在2mm以内，避免搅拌轴安装后出现偏载，长时间运行导致轴封磨损、轴承异响。设备的整体安装边界需要预留足够的操作空间，人孔开启侧需要预留不小于1米的操作空间，方便操作人员投料、清理罐内残留，传动端侧需要预留减速电机的安装与维护空间，方便后续定期更换密封件、补充轴承润滑脂。筒体的外表面做镜面抛光处理，内壁做粗糙度Ra0.8的精抛光，所有内壁转角位置均做圆弧过渡，不存在卫生死角，满足食品生产设备的CIP清洗要求，不需要人工进入罐内即可完成清洗作业，降低生产后的清理工作量。

　　搅拌作业时，罐内的搅拌桨（图中未完全展示）可带动物料做轴向与径向的复合运动，避免乳脂肪球上浮分层，保证物料混合均匀度，相比普通立式搅拌罐，卧式结构的物料装填高度更低，搅拌过程中物料的裹挟气泡量更少，适合对含气量有要求的乳制品生产。设计过程中对筒体的壁厚做了强度校核，满料状态下筒体的形变位移量控制在允许范围内，支撑脚的承重能力按照满载物料重量的1.5倍做安全余量设计，避免长期满载运行出现支架变形。所有外露的结构件均做了圆角处理，不存在尖锐棱角，避免生产过程中操作人员磕碰受伤，人孔的铰链开启角度做了限位设计，开启后不会自动回落，保障操作安全。
