摩托车排气消声器三维结构设计

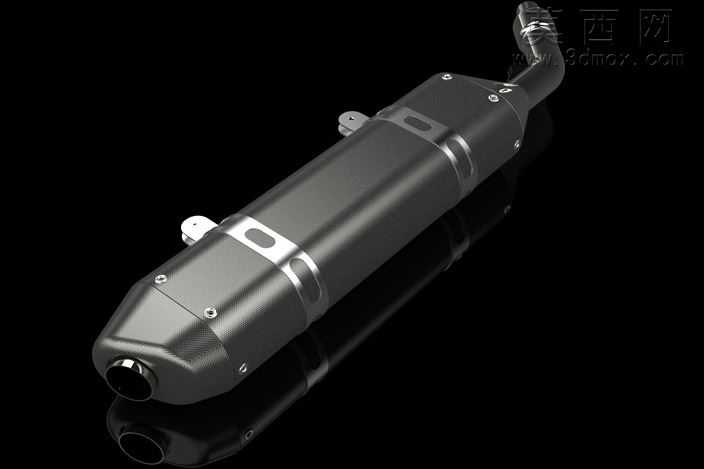

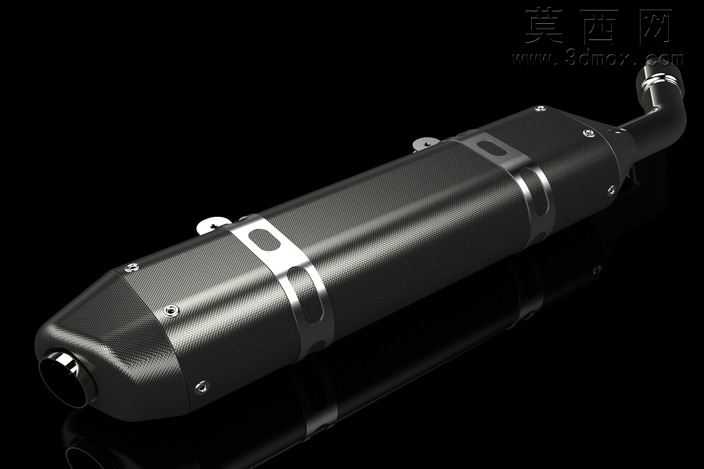

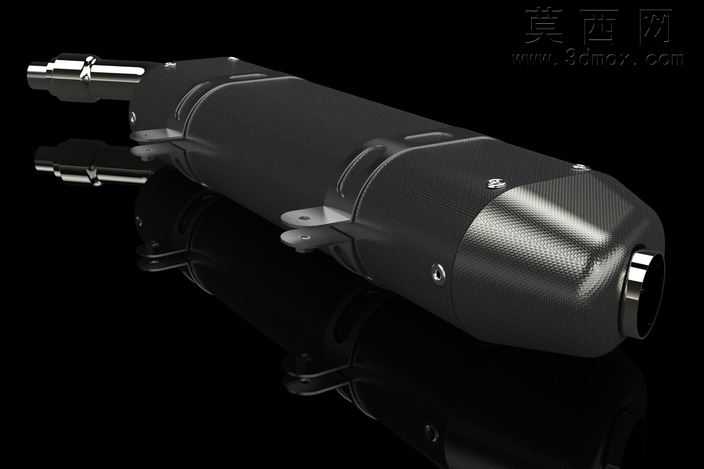

本作品为摩托车配套的排气消声器三维建模设计，整体采用卧式长筒型结构布局，建模过程中严格遵循摩托车排气系统的装配尺寸规范，先通过草绘勾勒出消声器筒体的外轮廓基准曲线，再以旋转、拉伸等基础建模命令生成筒体的主体基体，随后分步构建进气连接段、扩张消音腔、尾排出口等核心功能区段。模型对消声器的外部安装固定结构做了精细化还原，包括筒体侧面的两个安装吊耳、筒身的加固箍带、表面的装饰开槽、端盖的紧固螺丝点位都逐一建模呈现，所有安装孔位的位置、尺寸都参照通用摩托消声器的实装标准设定，可直接用于装配干涉校验。材质渲染阶段，筒体主体采用磨砂哑光黑的金属耐高温涂层材质，箍带与端盖部分做了亚光银的金属质感处理，安装吊耳还原了镀锌金属的细腻光泽，尾端排气口做了深色金属网罩的质感表现，通过打光模拟出金属部件在黑色背景下的自然反光与投影，清晰呈现出消声器的外观质感与结构层次。结构设计上采用多级扩张消音的原理，内部预留了阻性消音腔与抗性扩张腔的排布空间，筒体分段式的结构设计既方便内部消音棉、穿孔管的装配更换，也能通过多段腔体的气流折返降低排气脉动噪音，同时兼顾排气回压的合理控制，避免过度消音影响发动机动力输出。建模过程中对筒体的曲面过渡做了连续性处理，筒身与端盖、进气弯管的衔接处都做了圆角过渡，避免尖锐棱角带来的应力集中问题，所有零部件的建模都保留了合理的拔模斜度，符合金属冲压、焊接加工的工艺要求，既可以作为摩托车改装配件的设计参考，也可用于排气消音结构的教学演示场景。
