实体保持架滚针轴承三维结构设计

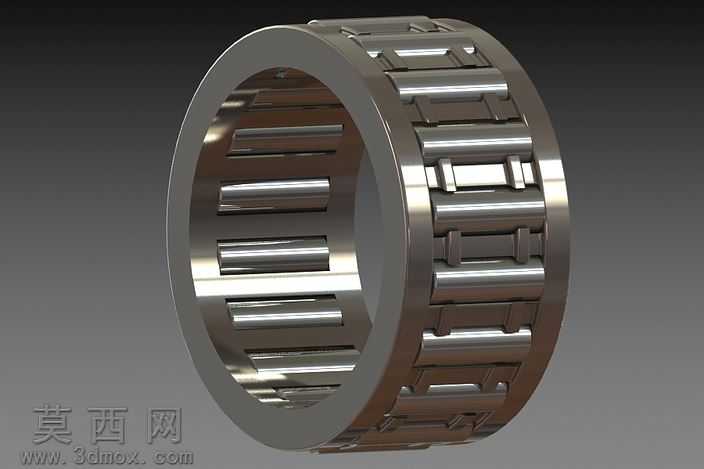

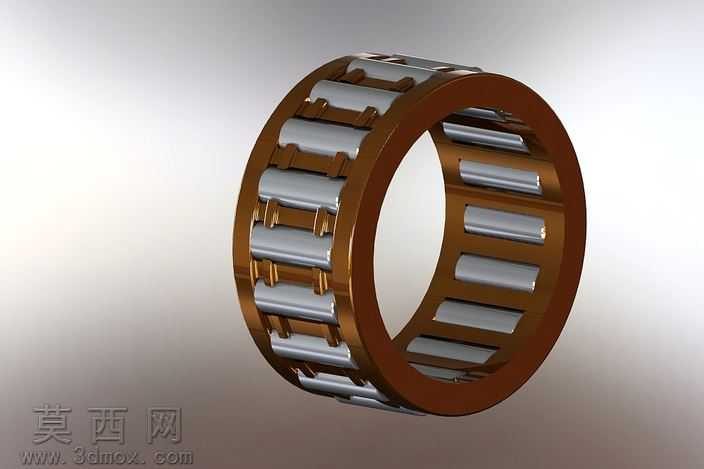

本作品为实体保持架型滚针轴承的三维参数化模型，建模过程严格遵循滚动轴承的实际设计规范，先通过草图绘制轴承内圈、外圈、保持架、滚针的基准截面轮廓，对各截面添加同轴度、对称度等几何约束，确保各零件的尺寸公差符合通用轴承的行业标准。建模时采用旋转凸台命令生成内圈与外圈的基体结构，对内圈外滚道、外圈内滚道做圆角过渡处理，避免应力集中；保持架部分采用拉伸与阵列结合的方式，先做出单个兜孔的型腔结构，再通过圆周阵列生成均匀分布的兜孔，每个兜孔与滚针的配合间隙设置合理，既保证滚针可灵活转动，又限制滚针发生轴向窜动。滚针零件采用圆柱凸台生成，对滚针的两端做微小倒角处理，还原实际滚针的加工工艺特征。装配阶段采用同轴心配合将内圈、外圈、保持架定位到同一中心轴，再将单个滚针装配入保持架兜孔后做圆周阵列，确保所有滚针均匀排布在内外圈滚道之间，添加机械配合模拟滚针与滚道、滚针与保持架兜孔的接触关系，可实现轴承内圈相对外圈的顺畅转动。材质渲染上，内圈、外圈、滚针均赋予高铬轴承钢材质，调整材质参数还原金属淬火后的银灰色金属光泽，表面设置轻微的磨削纹理，体现轴承零件的精加工质感；保持架赋予铜合金材质，呈现出暖棕色调的金属质感，与钢质零件形成清晰的视觉区分。场景布光采用三点布光法，主光源从斜上方投射突出轴承的轮廓层次，辅光源补光消除暗部死黑，环境光提升整体画面的通透度，渲染出的效果图清晰展现轴承的内部结构与各零件的装配关系，可用于机械设计教学、传动结构演示、设备装配模拟等场景，模型结构完整，特征清晰，可直接导入装配体中作为标准传动零件使用。
