Supermoto摩托车叉形端连接结构

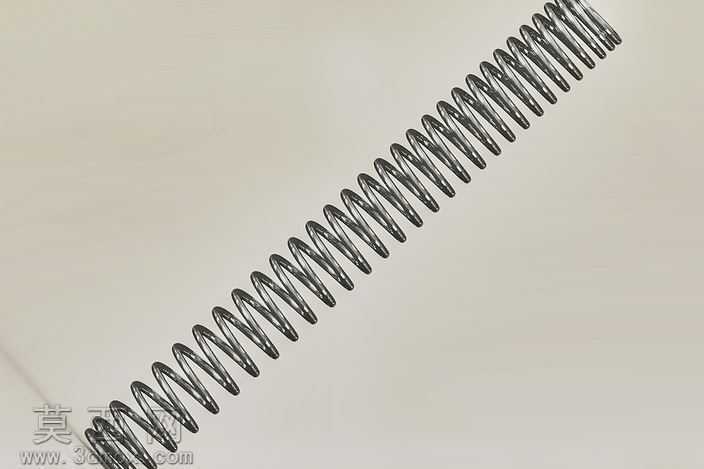

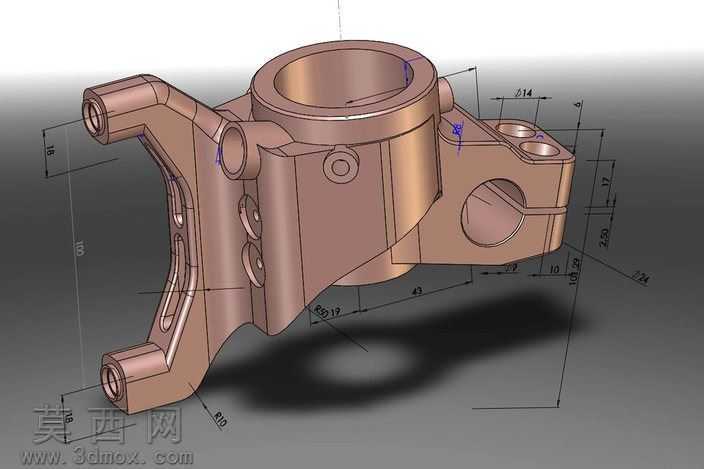

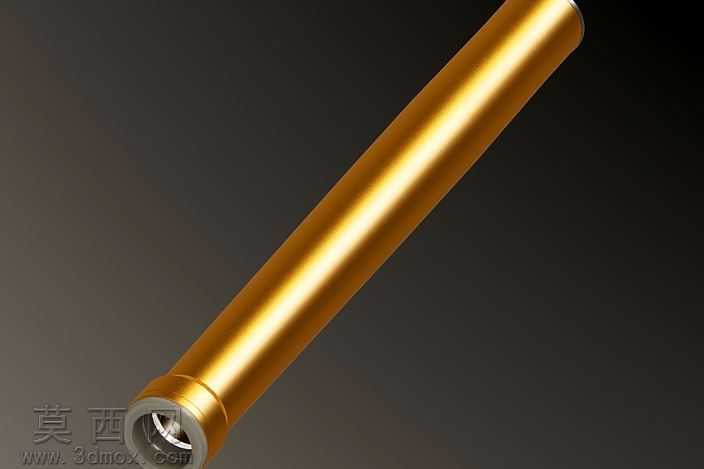

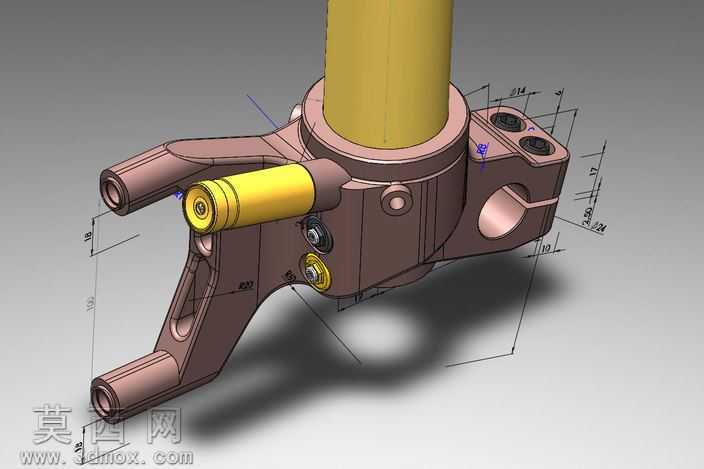

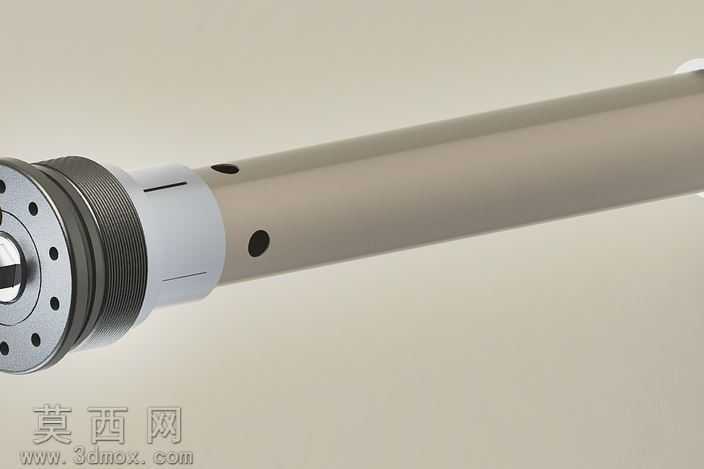

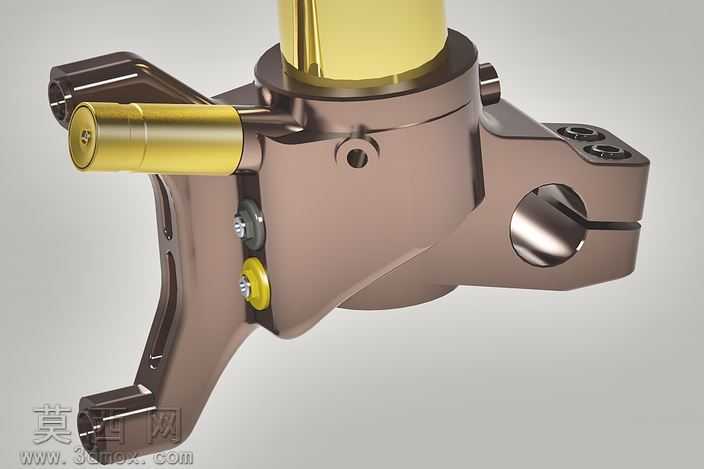

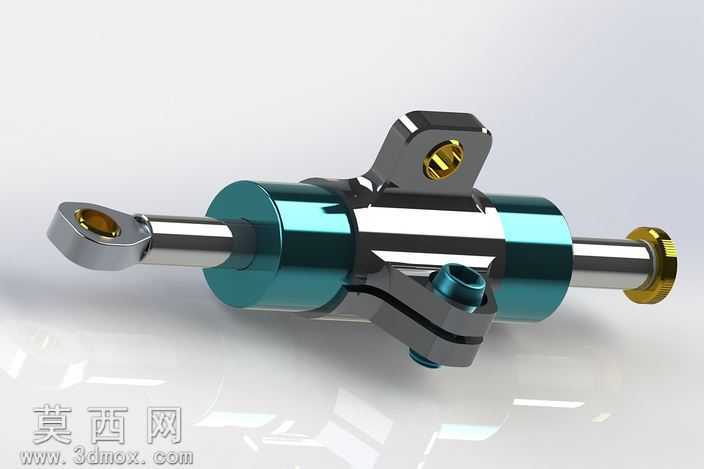

本作品为Supermoto车型配套的叉形端连接构件三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循机械零件正向设计逻辑开展。建模初期先梳理该叉形端的功能定位：作为摩托车悬架与轮组连接的核心受力构件，需要同时满足多向载荷传递、部件铰接定位、管线避让等多重功能需求，因此建模全程以结构力学合理性为核心基准。首先搭建主体基准轴与基准面，确定中心主套筒的轴向位置与内径尺寸，该套筒为构件的核心定位基准，用于穿装主轴实现转动连接，建模时严格保证套筒内壁的圆柱度公差，壁厚根据受力仿真结果做均匀化处理，避免应力集中。随后开展两侧叉臂的结构建模，叉臂采用变截面流线型设计，从主套筒位置向两端铰接耳处平滑过渡，既保证纵向载荷传递的结构强度，又通过镂空减重槽的设计降低零件整体重量，建模时对叉臂与主套筒的衔接位置做圆角过渡处理，消除直角结构带来的应力断裂风险。构件上的各类铰接耳、安装凸台、定位孔均采用参数化特征建模，每个孔位的同轴度、凸台的平面度都做了几何约束，保证后续装配时的配合精度。材质渲染阶段选用铸铝金属材质，还原该类摩托车零件常用的铝合金锻造材质质感，调整金属粗糙度、反光度参数，模拟出经过机加工后的金属表面哑光金属光泽，同时在渲染图中叠加关键尺寸标注，清晰呈现各部位的孔径、中心距、壁厚等核心加工参数。设计过程中充分考虑零件的加工工艺性，所有安装孔位均设计了便于刀具进出的倒角，外露棱边做了去毛刺倒角处理，避免加工后出现锐边；叉臂上的减重槽采用等壁厚设计，适配锻造或精密铸造的工艺要求，减少后续机加工的余量。整体结构经过干涉检查验证，与周边配合的减震器、轮轴、刹车构件均无装配干涉，各铰接部位的转动间隙预留合理，既满足结构强度要求，又实现了轻量化设计目标，可直接用于后续的工程分析、加工出图以及装配模拟环节。
