超级摩托赛车用三联方向夹持紧固组件

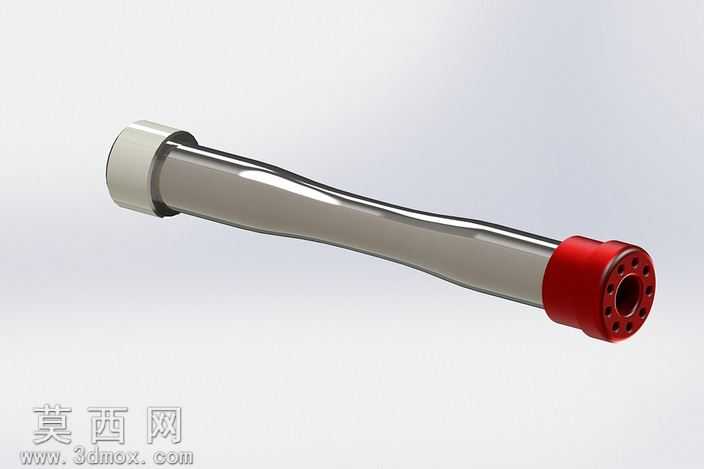

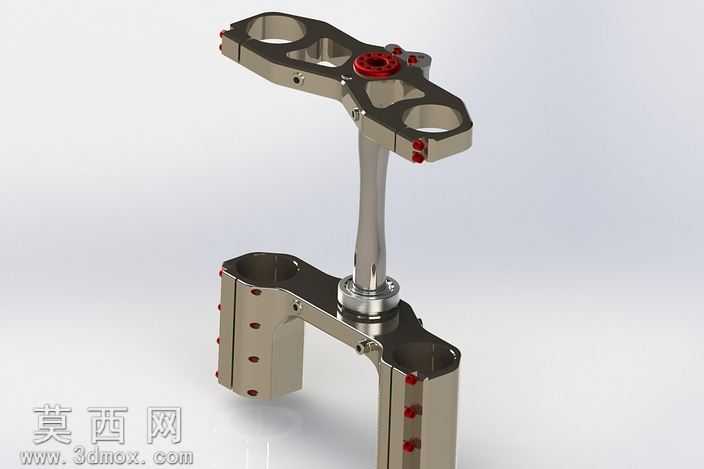

本作品为适配超级摩托车改装升级的方向夹持紧固组件三维建模作品，整体采用SolidWorks完成全参数化建模，所有零件均按照实际改装件的加工精度设定尺寸公差，装配关系完全还原实车安装逻辑，可直接用于工程出图与3D打印验证。建模过程中首先完成上下联板的主体轮廓绘制，上联板采用轻量化镂空设计，在保证结构强度的前提下切除多余材料，既降低整车簧下质量，又呈现出竞技化的视觉效果，建模时对镂空边缘做了等半径圆角处理，还原真实铣削加工的工艺特征，避免尖锐应力集中的结构缺陷。中间的方向柱采用变径轴类结构建模，上下两端分别设置与联板配合的定位轴肩，中间段做抛光金属质感的材质处理，与上下联板的哑光金属质感形成层次区分。下联板采用分体式夹爪结构，夹爪与主体通过铰接结构连接，建模时还原了夹爪的开合活动自由度，夹爪内壁做了微纹理处理模拟真实的防滑咬合结构，所有紧固螺丝均采用标准件库调用后做位置适配，红色的螺丝端盖单独分配材质，在金属主色调中形成视觉点缀，突出竞技改装的风格特征。渲染阶段采用工作室柔光环境，主光源从侧上方45度角投射，打出金属零件的锐利高光，辅助光源补全暗部细节，避免夹爪缝隙处出现死黑区域，地面添加微弱的反射效果，衬托零件的金属质感，同时不抢夺主体的视觉重心。材质分配上，主体结构采用6061铝合金材质，调整粗糙度参数呈现出阳极氧化后的哑光金属质感，方向柱与轴承部位采用抛光不锈钢材质，提高反射强度突出精密加工的质感，红色紧固端盖采用硬质阳极氧化的彩色铝合金材质，适当提高色彩饱和度，与银灰色主体形成鲜明对比。设计思路围绕高性能摩托车的竞技改装需求，在保证夹持强度满足激烈驾驶工况的前提下，最大化做轻量化处理，上下联板的孔位完全适配主流高性能前减震的管径，中间转向轴承位的尺寸严格按照通用摩托方向轴承规格设定，夹爪的紧固螺丝排布经过受力模拟验证，保证夹紧力均匀分布在减震外管上，不会出现应力集中导致的减震管变形问题，整体结构兼顾实用性与视觉表现力，既可以作为改装方案的验证模型，也可用于改装配件的宣传展示使用。
