带伸缩臂250公斤额定载荷悬臂起重设备

　　在离散制造车间的工件周转、机加工工位的重型工件上下料、仓储区域的重型物料堆垛场景中，固定工位的起重转运设备一直是影响工位作业效率的核心工装之一，这款带伸缩臂的悬臂起重结构，正是针对小半径覆盖范围内的定点重载转运需求设计的落地式起重装置。从结构布局来看，该设备采用单立柱落地安装形式，立柱底部为方形法兰安装基座，基座上预留均匀分布的地脚螺栓孔，安装时需要在车间硬化地面做预埋螺栓固定或者采用化学锚栓穿透混凝土地面固定，安装边界需要保证立柱中心距离周边固定障碍物至少留出臂架全伸展长度1.2倍的回转安全空间，避免臂架回转过程中与周边设备、建筑结构发生碰撞。

　　立柱主体采用变径圆柱钢结构设计，下部柱体直径更大，用于承载整体设备的倾覆力矩，上部柱体集成回转支撑结构，可实现360度全周回转，回转阻尼可根据实际使用载荷调整，避免臂架带载回转时出现惯性滑移。臂架部分采用多段铰接折叠加末端伸缩的复合结构，不同于传统单臂固定长度的悬臂吊，该结构的两段主臂可通过铰接点调整俯仰角度，配合末端的伸缩臂段，能够在覆盖半径范围内灵活调整吊钩的作业位置，既可以在臂架收拢状态下完成近距离重型工件的吊装转运，也可以将臂架完全伸展，覆盖立柱周边更大范围的作业区域，额定工作载荷设定为250公斤，完全满足常规机加工工位的工件、工装夹具、小型模具的吊装转运需求。从设计思路层面，该结构在臂架的关节位置集成了配重平衡结构，在主臂的尾端设置圆形配重块，用于平衡臂架伸展时前端的载荷力矩，降低回转支撑和立柱结构的受力负载，同时减少操作臂架移动时的操作力，操作人员无需施加过大的力即可推动带载的臂架完成位置调整。臂架的伸缩段采用滑动导向结构，配合限位挡块，避免伸缩臂超程脱出，末端的吊具连接点预留了标准吊具安装接口，可以根据实际作业需求更换吊钩、真空吸吊、夹具吊具等不同的末端执行机构，适配不同类型物料的吊装需求。

　　在实际应用场景中，这类悬臂起重设备通常布置在数控车床、加工中心的工位侧方，用于完成毛坯件上料、成品工件下料、重型夹具更换等作业，也可以布置在装配工位旁，用于重型零部件的装配吊装，替代传统的人工搬运，降低作业人员的劳动强度，同时避免重型工件人工搬运过程中出现的磕碰、砸伤风险。设备的臂架所有铰接点都采用自润滑轴承配合销轴的连接结构，长期使用无需频繁加注润滑脂即可保持转动灵活，立柱内部的回转支撑采用密封式结构，能够抵御车间内的切削液、粉尘侵蚀，延长设备的无故障使用周期。

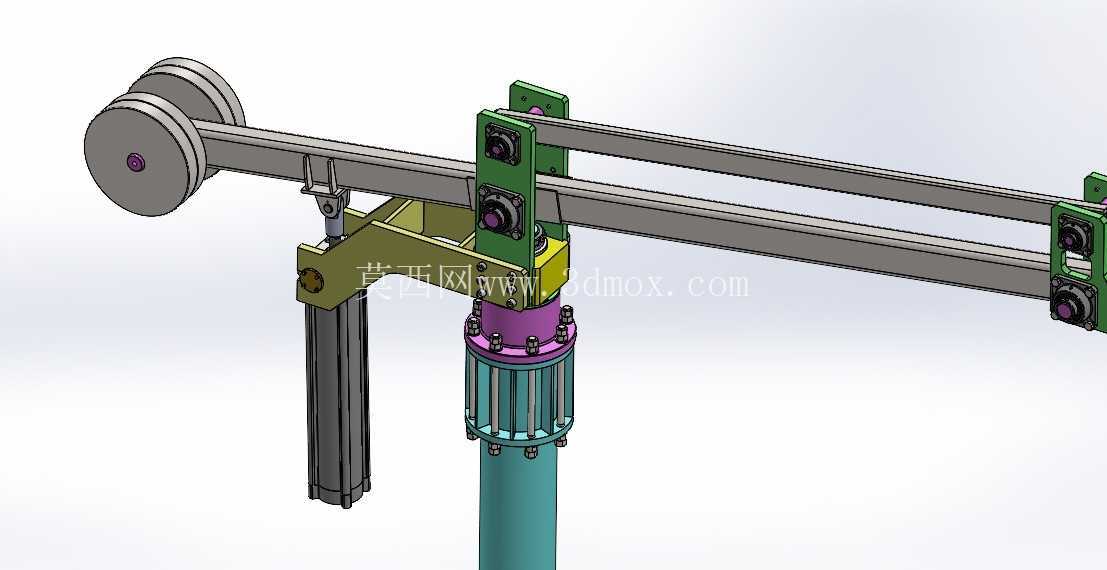

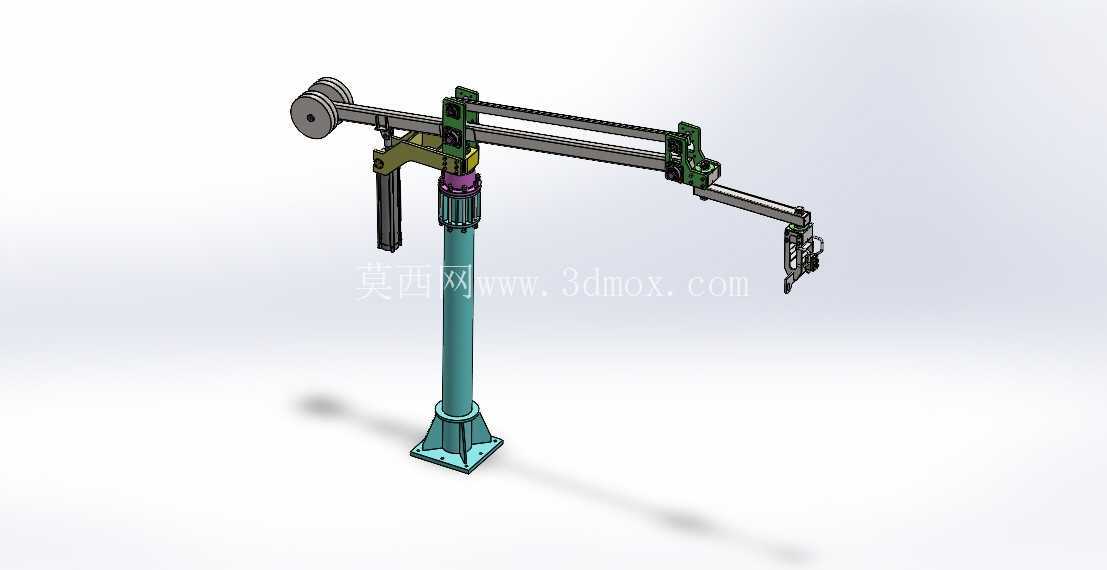

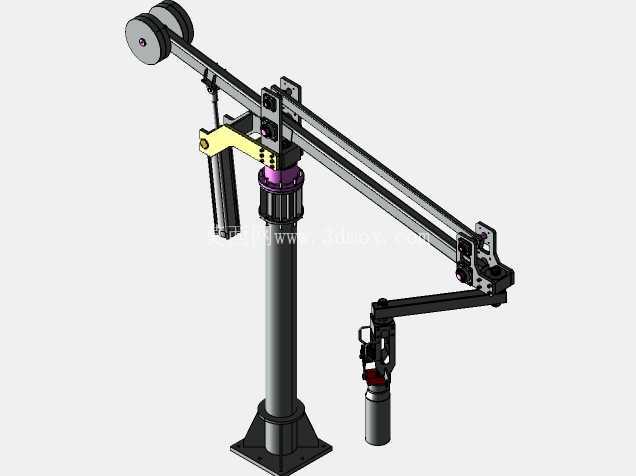

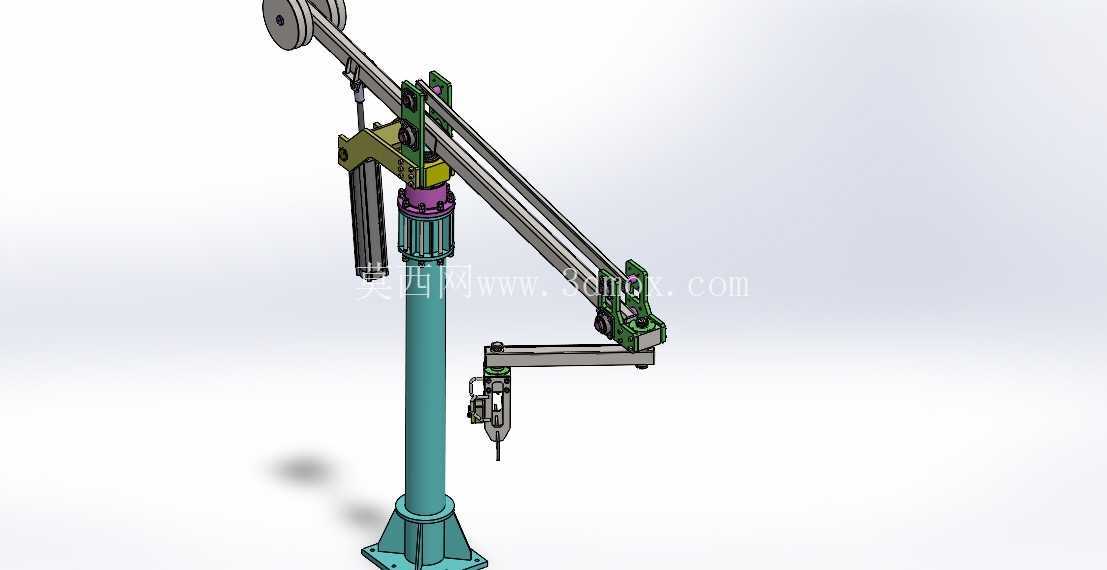

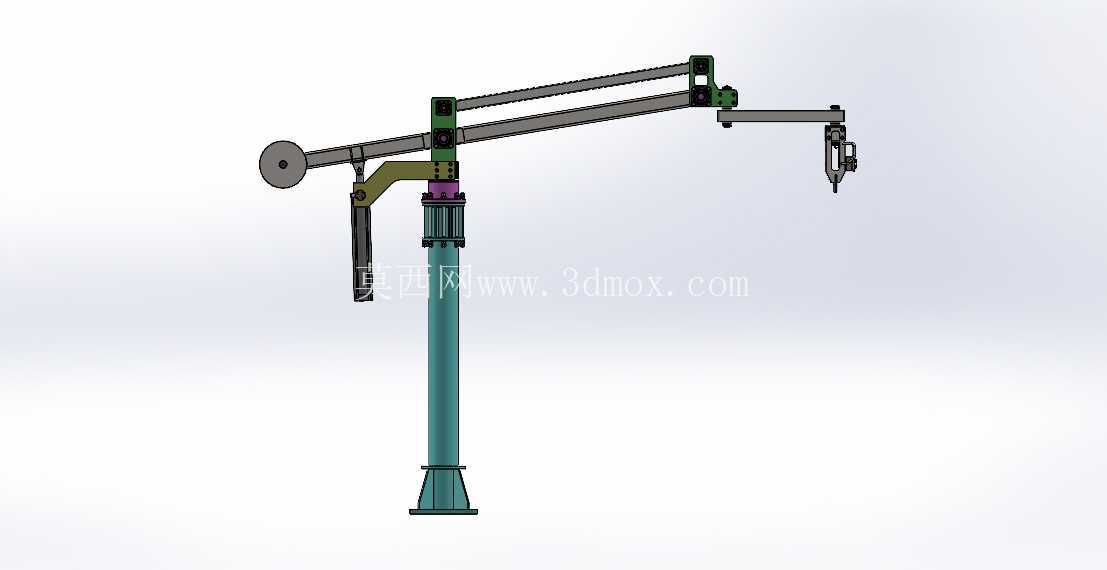

　　从安装尺寸边界来看，立柱的总高度可根据车间的层高进行适配调整，常规配置下臂架的最低俯仰高度距离地面不低于2米，满足人员在臂架下方正常通行的安全要求，臂架完全伸展后的最大覆盖半径可根据工位的实际布局需求选择对应规格，安装时需要保证地面的混凝土厚度不低于200毫米，地面承载力满足设备满载时的压强要求，避免长期使用后立柱出现倾斜偏移。不同于大型桥式起重机需要覆盖整个车间的大范围作业，这类悬臂起重设备专注于单个工位或者小范围区域内的重载转运，投资成本更低，安装灵活性更高，不需要对车间顶部的厂房结构进行改造，只要地面满足安装条件即可完成部署，非常适合中小型制造车间的工位级起重需求。在结构建模过程中，该模型完整还原了臂架的铰接运动关系、伸缩臂的滑动配合关系、立柱与回转支撑的连接结构，所有连接部位的紧固件、密封件都做了等比例还原，能够直接用于设备的方案演示、结构受力仿真分析，也可以作为同类起重设备设计的参考原型，帮助设计人员快速完成同类型设备的结构改型与参数调整。
