太空作业概念型起重吊钩锁具结构设计

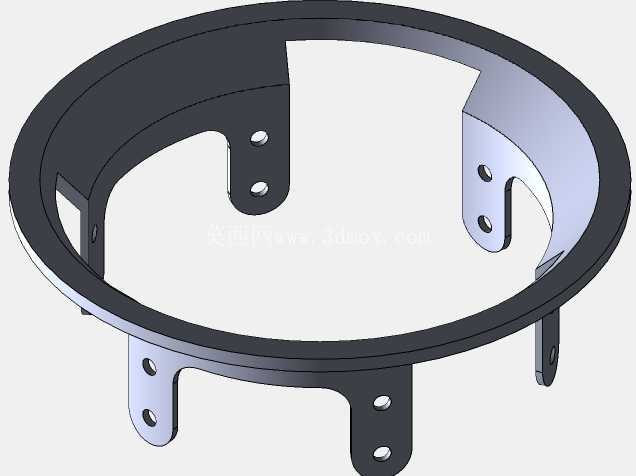

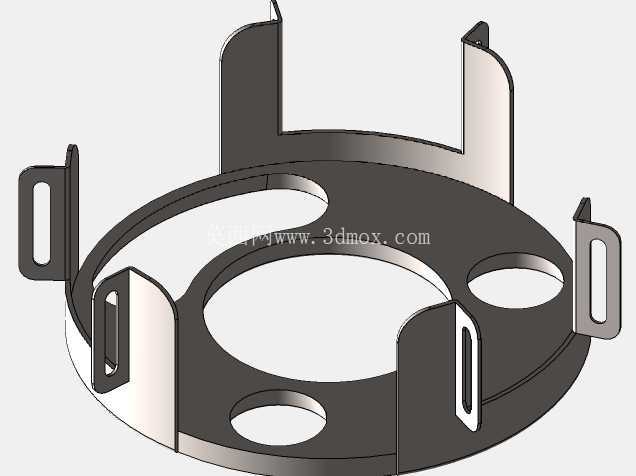

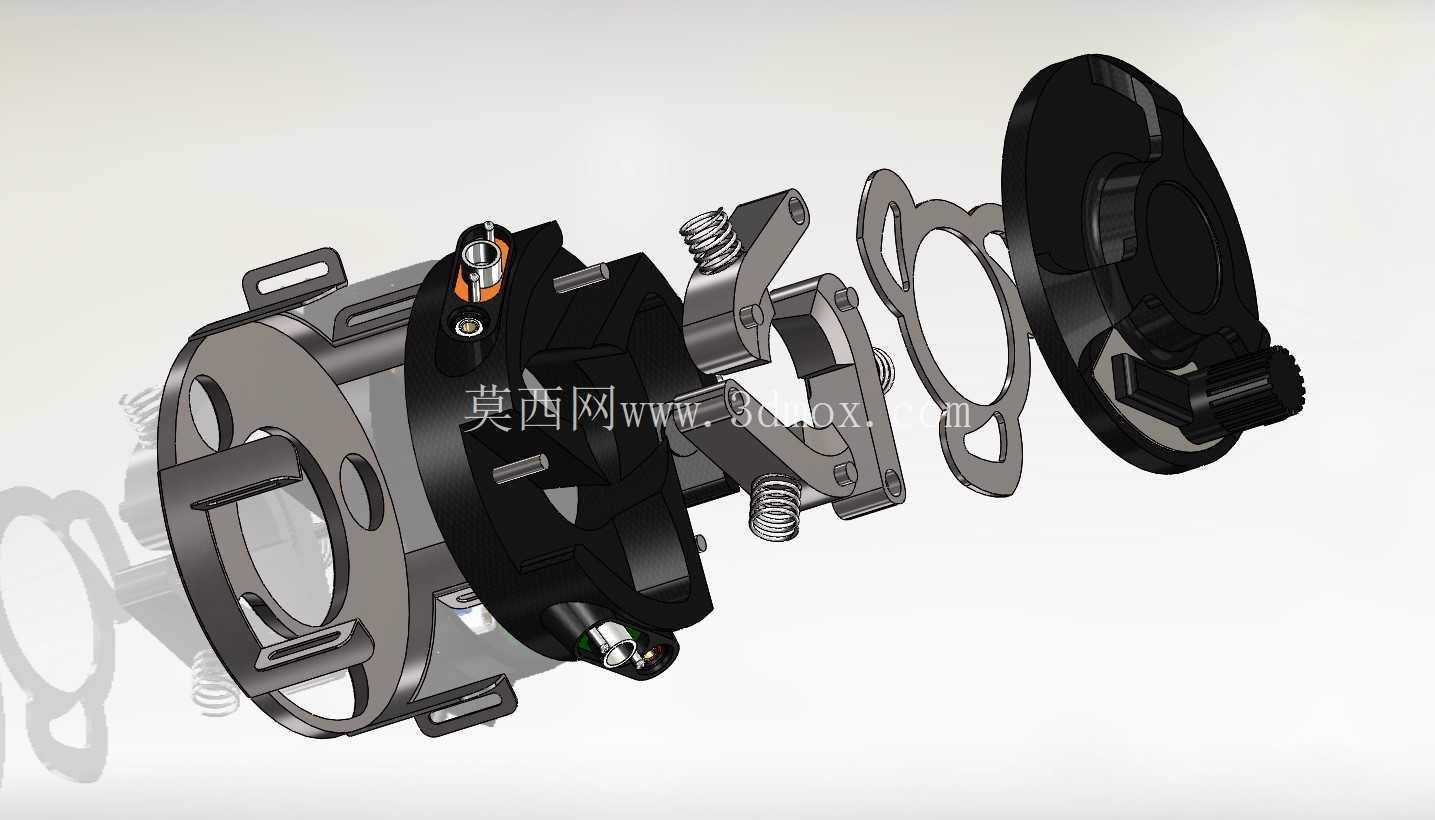

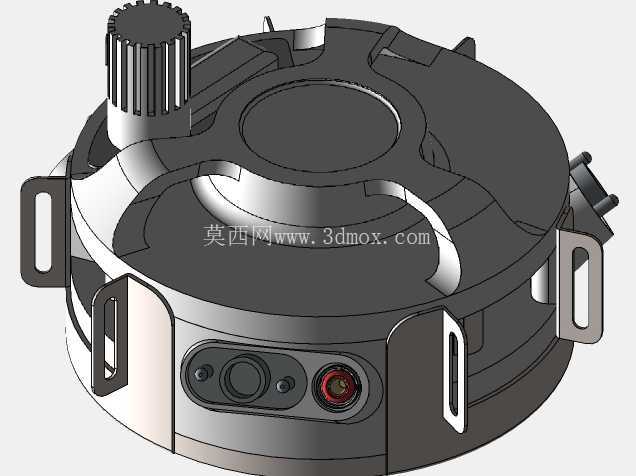

　　这款概念型钩锁面向近地轨道太空起重作业场景设计，适配空间环境下大载荷构件的吊装、转运与对位锁定需求，区别于地面常规起重吊钩的结构逻辑，整体采用圆盘式主体布局，核心承载基体为高强度轻质合金锻造的环形主盘，所有功能模块均沿主盘周向集成布置，最大化压缩轴向安装尺寸，适配航天运载工具的舱内装载边界要求。从实际作业用途出发，该钩锁需要同时满足多吊点同步挂载、载荷状态实时反馈、对接位姿微调、锁止状态冗余防护四大核心功能，因此在主盘周向均匀布置了四组独立的挂载吊耳，吊耳采用翻边式一体成型结构，根部与主盘做圆弧过渡处理，避免空间交变温度下的应力集中开裂，每个吊耳可独立承载单路吊索拉力，也可通过多吊点联动实现大吨位载荷的均布承载，适配不同规格的空间起重作业任务。

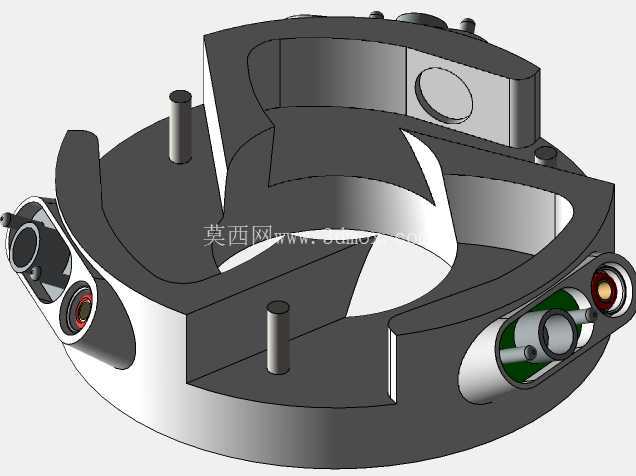

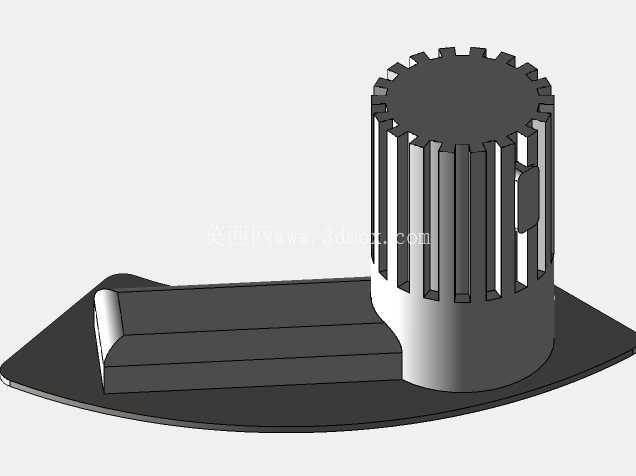

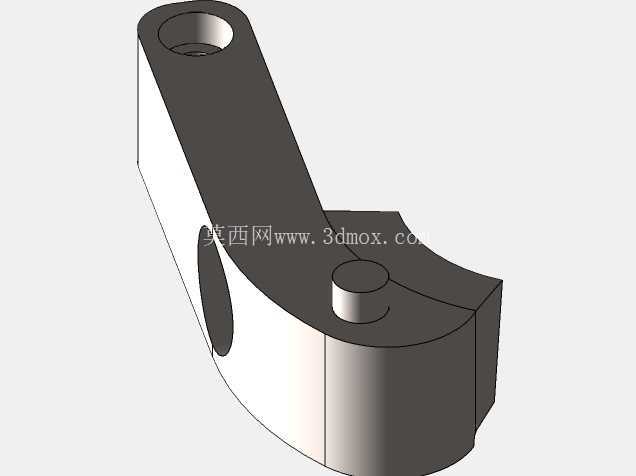

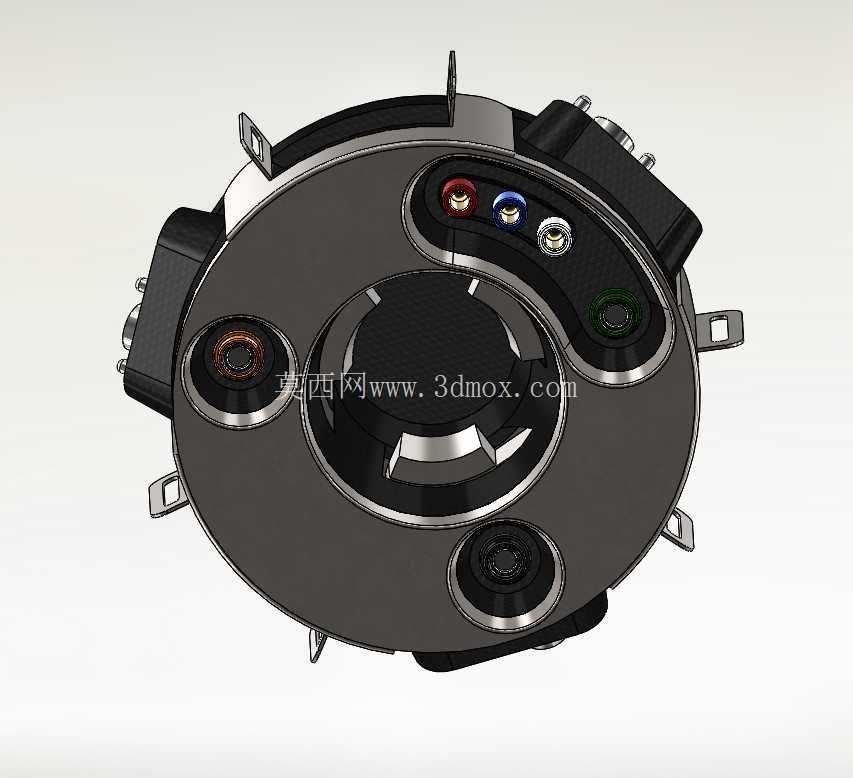

　　主盘中心区域设置了锥面导向式主锁止腔，腔体内置三瓣式同步卡爪结构，对接时可通过吊具端头的锥面导向实现自动对中，卡爪闭合后形成环形抱紧力，配合周向布置的三组辅助锁止销，实现主副两级锁止防护，即使单组锁止机构受空间粒子撞击失效，剩余结构仍可保证额定载荷下的连接可靠性，避免空间作业中吊物脱落的风险。沿主盘上表面的弧形功能带，集成了多组状态监测接口与操作旋钮，不同颜色的接口分别对应载荷应力采集、锁止位置反馈、温度监测的信号传输通道，旋钮式操作件采用大阻尼防滑结构，适配航天服手套的操作精度要求，无需额外工具即可完成手动锁止、解锁操作，同时预留了远程电控驱动的安装位，可根据任务需求切换手动/自动操作模式。

　　主盘侧面布置的两组缓冲阻尼模块，可在吊物对接时吸收轴向冲击载荷，降低刚性碰撞对锁体结构和被吊构件的损伤，模块外壳采用非金属耐磨材质包覆，避免空间环境下的冷焊效应影响部件动作灵活性。设计过程中充分考虑空间环境的安装边界，整体结构无外凸的细长杆件，所有棱角均做R3以上的圆角处理，既避免升空过程中振动导致的部件磕碰损伤，也减少空间微流星体的撞击受力面积，主体外径控制在适配标准空间机械臂接口的尺寸范围内，可直接与现有空间作业机械臂的末端法兰对接，无需额外设计转接工装。

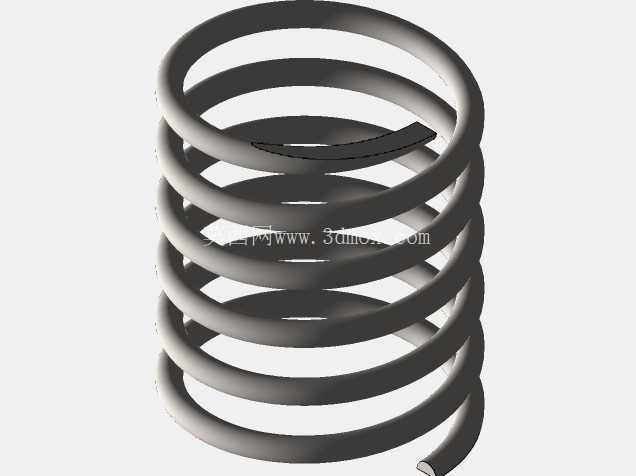

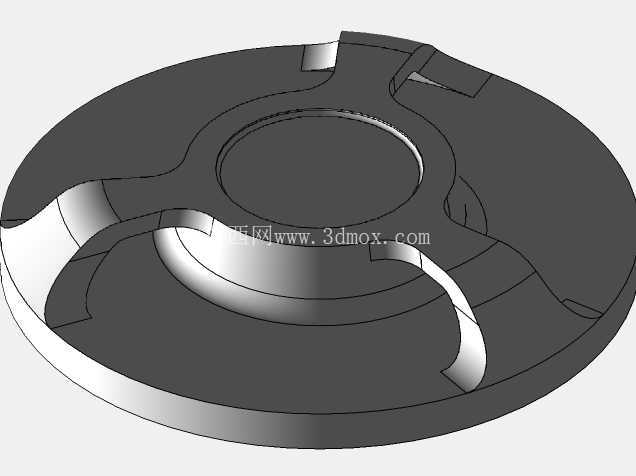

　　结构受力层面，通过有限元仿真对主盘的载荷传递路径做了优化，将吊耳承受的拉力通过主盘内部的环形加强筋均匀传递到中心锁止腔，避免局部应力过大导致的结构变形，所有运动副均采用固体润滑方式，规避液态润滑剂在真空环境下的挥发失效问题，保证锁止机构在-120℃到150℃的交变温度环境下仍可顺畅动作。不同于地面起重钩锁的重力复位结构，该钩锁的所有动作部件均设置了复位弹簧与位置保持机构，在零重力环境下不会出现部件随意漂移的问题，每个动作位置都有明确的触觉反馈，操作人员即使在视线受阻的情况下，也可通过操作力的变化判断机构是否到位。周向布置的多组观察窗可直接观察内部卡爪的啮合位置，无需拆解结构即可快速判断锁止状态，降低空间作业的巡检维护难度。
